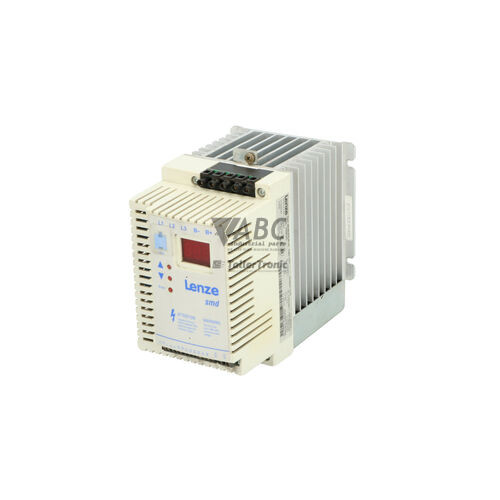

Lenze 00460544 ESMD751L4TXA SMD Frequenzumrichter 0,75 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 00460544 (Modell ESMD751L4TXA) ist ein kompakter Frequenzumrichter aus der bewährten Lenze SMD-Baureihe zur stufenlosen Drehzahlregelung von Standard-Drehstrom-Asynchronmotoren. Das Gerät ist für eine Motorleistung von 0,75 kW (1,0 PS) ausgelegt und arbeitet an einem 3-phasigen Drehstromnetz mit einer Eingangsspannung von 320 V bis 528 V AC bei 48 bis 62 Hz. Der Umrichter stellt wahlweise eine lineare oder quadratische V/f-Kennliniensteuerung im Frequenzbereich von 0 bis 240 Hz bereit und besitzt ein kompaktes Schutzgehäuse in Schutzart IP20 für die Montage im Schaltschrank.
Für die elektrische Einbindung stehen dem Anwender vier steuerbare Digitaleingänge (0–24 V DC Logik), ein flexibler Analogeingang (0–10 V, 0–20 mA oder 4–20 mA) sowie ein programmierbarer Wechselrelais-Ausgang (250 V AC / 3 A) zur Verfügung. Das zentrale Merkmal der SMD-Reihe ist das steckbare EPM-Speichermodul (Electronic Programmable Module), auf dem sämtliche Geräteparameter abgelegt werden. Bei einem Austausch lässt sich der EPM-Chip werkzeuglos in ein Ersatzgerät umstecken, sodass der Umrichter ohne zusätzliche Softwareprogrammierung sofort betriebsbereit ist. Falls Unterstützung bei der Inbetriebsetzung oder Parameterübertragung benötigt wird, bietet ABC Industrial Parts kompetenten Service.
Die Diagnose erfolgt direkt am Gerät über das integrierte 3-stellige LED-Display, das während des Betriebs die Ausgangsfrequenz und im Störungsfall klare Fehlercodes wie F1 bis F9 oder EPM anzeigt. Erste Prüfschritte bei Funktionsstörungen betreffen die 3-phasige Versorgungsspannung an den Klemmen L1, L2 und L3, den festen Sitz des EPM-Moduls sowie die Motorverkabelung. Bei internen Prozessor- oder Platinenfehlern ist eine Feldraratur nicht möglich; in solchen Fällen stellt ein geprüfter Ersatzumrichter oder eine Reparatur über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlage dar.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 00460544 |
| Modell/Typ | ESMD751L4TXA |
| Produktfamilie | SMD |
| Komponentenart | Frequenzumrichter |
| Nennleistung (kW) | 0.75 kW |
| Nennleistung (PS) | 1.0 HP |
| Versorgungsspannungsbereich | 320 - 528 V AC (3-phasig, 48 - 62 Hz) |
| Nennstrom (400V) | 2.4 A |
| Nennstrom (480V) | 2.1 A |
| Ausgangsfrequenzbereich | 0 - 240 Hz |
| Taktfrequenz | 8 kHz |
| Steuerungsverfahren | V/f-Steuerung (linear oder quadratisch) |
| Digitale Eingänge | 4 (0 - 24 V DC Logik) |
| Analoge Eingänge | 1 (0-10 V, 0-20 mA, 4-20 mA) |
| Relaisausgänge | 1 Wechselkontakt (250 V AC / 3 A) |
| Schutzart | IP20 |
Programmierung und Konfiguration
Der Frequenzumrichter Lenze 00460544 (ESMD751L4TXA) speichert alle anwendungsspezifischen Betriebsparameter auf einem steckbaren Electronic Programmable Module (EPM). Dieses Speichermodul sichert die Konfiguration nichtflüchtig direkt am Gerät, sodass auch nach einem vollständigen Spannungsausfall sämtliche Kennlinien, Rampenzeiten und E/A-Zuordnungen erhalten bleiben.
Die Parameteranpassung erfolgt unkompliziert über die integrierte 3-stellige LED-Tastatur. Für eine komfortable Verwaltung mehrerer Antriebe oder zur Sicherung von Datenbeständen kann das externe Programmiergerät Lenze ESMD01 genutzt werden. Damit lassen sich EPM-Module auch außerhalb des Frequenzumrichters auslesen, duplizieren oder neu beschreiben.
Bei einem Gerätewechsel ermöglicht das EPM-System eine extrem schnelle Wiederinbetriebnahme. Der EPM-Chip wird einfach aus dem defekten Umrichter entnommen und in das Ersatzgerät eingesetzt. Das neue Gerät übernimmt sofort das identische Betriebsprofil, ohne dass eine erneute Parametrierung über einen PC erforderlich ist.
Kommunikation und Systemintegration
Für die Ansteuerung im Steuerungsschrank verfügt der ESMD751L4TXA über vier programmierbare Digitaleingänge, die mit 0–24 V DC Logiksignalen angesteuert werden. Ein vielseitiger Analogeingang verarbeitet Sollwertvorgaben wahlweise als Spannungs- (0–10 V) oder Stromsignal (0–20 mA bzw. 4–20 mA).
Zur Rückmeldung des Betriebszustands an die übergeordnete Steuerung ist ein Wechselrelais-Ausgang integriert, der für Schaltspannungen bis 250 V AC bei 3 A ausgelegt ist. Dieser kann flexibel als Störmelde- oder Betriebsrelais konfiguriert werden. Eine serielle Schnittstelle ermöglicht zudem die Einbindung in übergeordnete Datenverbindungen.
Diagnose und Statusanzeige
Die Statusüberwachung des Lenze 00460544 erfolgt im laufenden Betrieb über das eingebaute 3-stellige LED-Display. Während des regulären Motorbetriebs gibt die Anzeige die aktuelle Ausgangsfrequenz in Hertz aus. Im Programmiermodus werden die jeweiligen Parametercodes dargestellt, während bei Abschaltungen ein spezifischer Fehlercode ausgegeben wird.
Zur automatisierten Signalisierung in der Anlagesteuerung lässt sich der Relaisausgang des Geräts als Sammelstörungsrelais konfigurieren. Ergänzend steht mit dem Lenze ESMD01 Programmierer ein erweitertes Diagnosewerkzeug zur Verfügung, um detaillierte Speicher- und Betriebsdaten auszulesen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| 3-Digit Display | Aktiv | Zeigt im Normalbetrieb die Ausgangsfrequenz, während der Programmierung Parametercodes oder im Störungsfall Fehlercodes an. |
Austausch und Ersatzteile
Beim Austausch eines Lenze 00460544 (Modell ESMD751L4TXA) müssen die elektrischen Eckdaten mit der vorhandenen Installation übereinstimmen. Der Umrichter ist auf eine 3-phasige Netzspannung von 320 V bis 528 V AC ausgelegt und versorgt Drehstrommotoren bis 0,75 kW (1,0 PS). Das kompakte IP20-Gehäuse erlaubt eine direkte Hutschienen- oder Schaltschrankmontage.
Der Austauschprozess gestaltet sich durch das steckbare EPM-Speichermodul extrem einfach: Das EPM-Modul wird aus dem Altgerät entnommen und direkt in das neue Ersatzgerät eingesteckt. Alle Parameter werden somit ohne PC-Einsatz vollständig übernommen. Sollte das ursprüngliche Modul beschädigt sein, kann die Konfiguration mit dem Programmiergerät ESMD01 neu übertragen werden.
Da die Lenze SMD-Reihe abgekündigt wurde, stehen herstellerseitig die Nachfolgeserien Lenze i510 Cabinet und i550 Cabinet zur Verfügung. Ein Wechsel auf diese Nachfolgeserien erfordert jedoch Anpassungen bei Verdrahtung und Montage. Der direkte Austausch gegen ein identisches Original-Ersatzgerät vermeidet Umbauaufwand und hält die Stillstandszeit minimal.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| EPM | EPM-Fehler / EPM fehlt | EPM-Speicherchip fehlt, sitzt nicht korrekt, ist beschädigt oder enthält ungültige Parameterdaten. | EPM-Chip nicht vollständig eingesteckt; fehlerhafter Parameterspeicher; ungültige Daten auf EPM geschrieben. | Umrichter spannungsfrei schalten und EPM-Chip fest festdrücken. Bleibt der Fehler bestehen, EPM mit Programmierer ESMD01 neu bespielen oder Modul ersetzen. |
| F1 | Überstrom | Der Ausgangsstrom des Umrichters hat den maximalen Spitzenstromwert überschritten. | Kurzschluss oder Erdschluss am Motorausgang; Beschleunigungsrampe zu kurz eingestellt; Motor überlastet; zulässige Motorkabellänge überschritten. | Motorverkabelung und Isolationswiderstand prüfen; Hochlaufzeit verlängern; Motorleistung mit der Umrichterleistung abgleichen. |
| F2 | Überspannung | Die Zwischenkreisspannung hat den oberen Grenzwert überschritten. | Netzspannung zu hoch; zu hohe Rückspeiseenergie beim Abbremsen des Motors durch eine zu kurze Verzögerungszeit. | Netzspannung prüfen; Stillegungszeit (Verzögerungsrampe) verlängern; bei schnellen Bremszyklen ein dynamisches Bremsmodul installieren. |
| F3 | Unterspannung | Die Zwischenkreisspannung hat den minimalen Betriebsgrenzwert unterschritten. | Phasenausfall im Versorgungsnetz; Einbruch der Netzspannung unter Last; kurzzeitige Unterbrechung der Stromversorgung. | Eingangsspannung an den Klemmen L1, L2, L3 überprüfen; Netzversorgungs-Sicherungen und Schütze kontrollieren. |
| F4 | Motorüberlastung (I²t) | Rechnerische thermische Belastung des Motors hat die Dauerbelastungsgrenze überschritten. | Motor lief über längere Zeit bei niedriger Drehzahl unter hoher Last ohne ausreichende Kühlung; Mechanik blockiert. | Mechanische Last und Freigängigkeit prüfen; thermische Motorparameter mit dem Typenschild abgleichen; Motor abkühlen lassen. |
| F5 | Umrichterüberlastung | Thermische Kapazität des Umrichters wurde durch zu langen Betrieb nahe der Überlastgrenze überschritten. | Umrichter für die Anwendung unterdimensioniert; dauerhaft hoher Ausgangsstrom nahe der Abschaltschwelle. | Last reduzieren; Beschleunigungs- und Verzögerungszyklen anpassen; Auslegung des Umrichters überprüfen. |
| F6 | Kühlkörperübertemperatur | Die Temperatur des Kühlkörpers hat den zulässigen Sicherheitsschwellenwert überschritten. | Umgebungstemperatur zu hoch; Lüftungsschlitze verschmutzt oder verdeckt; Lüfter defekt oder blockiert. | Kühlrippen reinigen; Belüftung des Schaltschranks sicherstellen; Einbauabstände einhalten; bei Lüfterausfall Umrichter tauschen. |
| F7 | Externer Fehler | Externer Fehler wurde über einen digitalen Eingang ausgelöst. | Angeschlossene externe Überwachungseinrichtung (z. B. Thermorelais, Sicherheitsschalter) hat angesprochen. | Externen Fehlerkreis an den Digitaleingängen überprüfen; Störung an den externen Geräten beheben. |
| F8 | Interner Fehler | Hardwarefehler auf der Hauptplatine oder Mikroprozessorstörung erkannt. | Defekt interner elektronischer Bauteile; Überspannungsschaden. | Interner Hardwarefehler – Umrichter aus- und wieder einschalten. Tritt der Fehler sofort wieder auf, muss das Gerät ausgetauscht werden. |
| F9 | Motorausgangs-Phasenausfall | Unterbrechung an den Ausgangsklemmen U, V oder W festgestellt. | Motorkabel unterbrochen; Motorschütz hat während des Betriebs geöffnet; Wicklungsschaden im Motor. | Ausgangsverkabelung zwischen Umrichter und Motor prüfen; Motorschütze kontrollieren; Motorwicklungen durchmessen. |
| CF | Steuerungsfehler | Interner Speicherfehler oder Fehler im Steuerungssystem des Mikroprozessors. | Hardwaredefekt der Steuerungselektronik oder korrumpierter interner Speicher. | Interner Hardwarefehler – Werksreset durchführen oder Gerät neu starten. Bleibt die Meldung bestehen, Umrichter austauschen. |
| cF | Kommunikationsfehler | Zeitüberschreitung oder Befehlsfehler bei der seriellen Kommunikation. | Serielle Verbindung unterbrochen; Baudrate oder Stationadresse falsch eingestellt; EMV-Störungen auf der Datenleitung. | Kommunikationskabel und Schirmung prüfen; Status des Master-Controllers sowie Kommunikationsparameter abgleichen. |
Haeufig gestellte Fragen
Wie werden die Parameter auf einen Ersatzumrichter Lenze 00460544 übertragen?
Die Parameterübertragung erfolgt komplett werkzeuglos über den steckbaren EPM-Speicherchip. Der EPM-Chip wird einfach aus dem bisherigen Umrichter herausgezogen und in das Ersatzgerät eingesteckt, wodurch alle Einstellungen sofort aktiv sind.
Was bedeutet die Fehlermeldung EPM auf dem Display?
Der Fehlercode EPM zeigt an, dass der Speicherchip fehlt, nicht korrekt eingerastet ist oder fehlerhafte Daten enthält. Schalten Sie das Gerät spannungsfrei und prüfen Sie den festen Sitz des Chips.
Welche Nachfolgemodelle gibt es für die abgekündigte Lenze SMD-Baureihe?
Als Nachfolgeserien dienen die Frequenzumrichter Lenze i510 Cabinet und i550 Cabinet. Beachten Sie, dass bei einer Umrüstung Anpassungen an der Schaltschrankverdrahtung und den Montagebohrungen erforderlich sind.
Was ist zu tun, wenn der Frequenzumrichter den Fehlercode F8 oder CF anzeigt?
Die Codes F8 und CF weisen auf interne Hardware- oder Mikroprozessorfehler hin. Nach einem Neustart oder Werksreset liegt bei dauerhaftem Anstehen ein interner Platinendefekt vor, der den Austausch des Geräts erforderlich macht.
Welche Motoren können mit dem ESMD751L4TXA betrieben werden?
Der Umrichter eignet sich für Standard-Drehstrom-Asynchronmotoren mit einer Nennleistung von bis zu 0,75 kW (1,0 PS) an einem 3-phasigen Versorgungsnetz von 320 V bis 528 V AC.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
