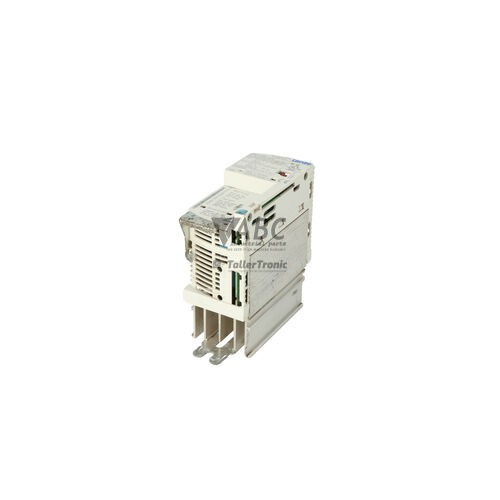

Lenze 00469191 ESMD251X2SFA – AC Tech SMD Frequenzumrichter 0,25 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Frequenzumrichter Lenze 00469191 (Modell ESMD251X2SFA) aus der Serie AC Tech SMD dient der präzisen Drehzahlregelung von Drehfrequenz-Asynchronmotoren in kompakten Industrieanwendungen. Das Gerät wird an einem einphasigen 230-V-Wechselstromnetz mit einem zulässigen Eingangsspannungsbereich von 170 V bis 264 V AC betrieben und wandelt die Eingangsspannung in einen geregelten dreiphasigen Ausgangsstrom von bis zu 1,7 A bei einer Nennleistung von 0,25 kW (0,33 HP) um. Mit seinem kompakten IP20-Gehäuse eignet sich der Inverter für die Montage auf Standard-35-mm-Hutschienen sowie für die direkte Wandmontage im Schaltschrank. Eine integrierte 3-stellige LED-Anzeige mit Bedienfeld ermöglicht die direkte Parameterkonfiguration und Überwachung der Ausgangsfrequenz von 0 bis 240 Hz vor Ort.
Für die Ansteuerung stehen flexible Steuerungsklemmen mit drei frei programmierbaren Digitaleingängen für Start, Stopp, Drehrichtung und Festsollwerte sowie ein konfigurierbarer Analogeingang für Signale von 0–10 V, 0–20 mA oder 4–20 mA zur Verfügung. Ein zentrales Merkmal für die Inbetriebnahme eines Ersatzgeräts ist das steckbare EPM-Speichermodul (Electronic Programmable Module). Dieser blaue Speicherbaustein ermöglicht die Parameterübertragung aus dem elektronischen Speicher ohne Netzspannung durch einfaches Umstecken des Chips oder die Verwendung eines optionalen EPM-Programmiergeräts. Bei der Vorbereitung eines Ersatzantriebs oder der Sicherung der Parameter unterstützt ABC Industrial Parts Servicetechniker dabei, Stillstandszeiten beim Baugruppentausch auf ein Minimum zu reduzieren.
Die Betriebs- und Fehlerdiagnose erfolgt direkt über die eingebaute 3-stellige LED-Anzeige, die im Betrieb Ausgangsfrequenzen und Parameterwerte oder im Störungsfall klare Fehlercodes wie F1 bis F9 sowie CF oder cEF anzeigt. Erste Schritte bei der Fehlersuche umfassen die Kontrolle der Netzspannung, der Motorverkabelung auf Kurz- oder Erdschluss sowie des festen Sitzes des EPM-Chips im Sockel. Sollte nach dem Zurücksetzen der Parameter oder dem Leistungsschalten ein interner Hardwarefehler bestehen bleiben, liegt meist ein Defekt auf der Steuerkarte vor. In solchen Fällen ist eine Feldreparatur nicht möglich, weshalb eine Überholung oder der Einsatz eines geprüften Tauschgeräts von ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit darstellt.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 00469191 |
| Modell / Typ | ESMD251X2SFA |
| Produktfamilie | AC Tech SMD |
| Komponententyp | Frequenzumrichter |
| Nennleistung (kW) | 0,25 kW |
| Nennleistung (HP) | 0,33 HP |
| Einspeisespannung | 230 V AC |
| Eingangsspannungsbereich | 170 ... 264 V AC |
| Eingangsphasen | 1-phasig |
| Dauerausgangsstrom | 1,7 A |
| Ausgangsspannung | 230 V AC |
| Ausgangsphasen | 3-phasig |
| Ausgangsfrequenzbereich | 0 ... 240 Hz |
| Steuerungsverfahren | V/f-Steuerung |
| Digitaleingänge | 3 |
| Analogeingänge | 1 (0-10 V / 0-20 mA / 4-20 mA) |
| Schutzart | IP20 |
| Montageart | Hutschiene / Schaltschrankmontage |
Programmierung und Konfiguration
Die Programmierung und Parametrierung des Lenze ESMD251X2SFA erfolgt wahlweise über die integrierte Tastatur mit 3-stelliger LED-Anzeige oder über das steckbare EPM-Speichermodul (Electronic Programmable Module). Über das Bedienfeld lassen sich lineare und quadratische U/f-Kennlinien, Beschleunigungs- und Verzögerungszeiten sowie spezifische Motordaten direkt am Antrieb einstellen.
Das EPM-Modul dient als zentraler Datenspeicher für die gesamte Antriebskonfiguration. Mit dem optionalen Handprogrammiergerät Lenze EEPM1RA können Parameter-Datensätze offline gelesen, gesichert und auf weitere Frequenzumrichter dupliziert werden, ohne dass der Umrichter an eine Netzspannung angeschlossen sein muss.
Kommunikation und Systemintegration
Der Frequenzumrichter ESMD251X2SFA verfügt über eine analoge und digitale Steuerungsschnittstelle zur Einbindung in übergeordnete Steuerungsumgebungen. Die drei frei programmierbaren Digitaleingänge nehmen Befehle für Start, Stopp, Drehrichtungsumkehr und vordefinierte Festfrequenzen entgegen.
Der analoge Eingangskanal lässt sich flexibel für Sollwertvorgaben konfigurieren und verarbeitet Spannungssignale von 0 bis 10 V DC sowie Stromeingänge von 0 bis 20 mA oder 4 bis 20 mA. Damit lässt sich der Antrieb problemlos an externe Potentiometer, Prozessregler oder SPS-Analogausgänge anschließen.
Diagnose und Statusanzeige
Die Diagnose des Betriebszustands erfolgt über die integrierte 3-stellige LED-Anzeige. Das Display informiert kontinuierlich über die aktuelle Ausgangsfrequenz, eingestellte Parameterwerte oder aktive Systemzustände.
Bei Betriebsstörungen schaltet der Umrichter ab und gibt spezifische Fehlercodes aus. Die Anzeige visualisiert Alarme zur Überwachung von Spannung, Strom, Temperatur und Speicherzustand des EPM-Moduls.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| 3-stellige LED-Anzeige | Rot - Dauerhaft / Blinkend | Zeigt Ausgangsfrequenz, Parametercodes, Parameterwerte oder aktive Fehlercodes an (z. B. F1-F9, CF, cEF). |
Austausch und Ersatzteile
Beim Austausch eines Frequenzumrichters der Lenze Serie AC Tech SMD Modell ESMD251X2SFA muss sichergestellt werden, dass die Leistungsdaten mit 0,25 kW und der einphasige 230-V-Anschluss exakt übereinstimmen. Die Konfiguration lässt sich am schnellsten durch Umstecken des EPM-Moduls aus dem Altgerät in das Ersatzgerät übertragen.
Da die SMD-Serie herstellerseitig abgekündigt ist, dient die Baugruppe 00469191 vorrangig als direkt kompatibles Ersatzteil für bestehende Anlagen. Für Neuprojektierungen oder Modernisierungen empfiehlt Lenze die Migration auf die Nachfolgeserie i510 Cabinet (empfohlenes Nachfolgemodell: i51AE125B1001000S).
Vor der Wiederinbetriebnahme sind der feste Sitz des EPM-Chips, die Polarität der Signalleitungen am Analogeingang sowie die Belegung der Digitaleingänge zu prüfen. Dadurch wird sichergestellt, dass der Ersatzantrieb ohne ungewollte Parameterabweichungen arbeitet.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| F1 | Interner Fehler / Hardwarefehler | Fehler auf der internen Steuerkarte oder CPU-Hardwarefehler. | Interner elektronischer Defekt oder vorübergehender Prozessorabsturz. | Netzspannung aus- und wiedereinschalten. Bleibt der Fehler bestehen, Gerät zur Reparatur einsenden oder austauschen. |
| F2 | Überstrom / Kurzschluss | Spitzenstrom des Wechselrichterausgangs hat den Grenzwert überschritten. | Kurzschluss in den Ausgangskabeln, Erdschluss, zu kurze Beschleunigungszeit, unterdimensionierter Motor oder Umrichterdefekt. | Motor und Ausgangsverdrahtung auf Kurz- und Erdschluss prüfen; Beschleunigungszeit erhöhen. |
| F3 | Überspannung | Zwischenkreisspannung überschreitet den oberen Grenzwert. | Zu kurze Verzögerungszeit beim Bremsen, regenerative Energie durch hohe Lastträgheit, Netzüberspannung. | Verzögerungszeit erhöhen oder gegebenenfalls externe Bremsoptionen installieren. |
| F4 | Unterspannung | Zwischenkreisspannung ist unter den minimalen Betriebsgrenzwert gefallen. | Netzspannung zu niedrig, Spannungseinbruch oder Phasenausfall an der Einspeisung. | Einspeisende Netzspannung und Netzanschlussleitungen überprüfen. |
| F5 | Antriebsüberlastung (I x t) | Thermische Überlastgrenze der Kombination aus Motor und Umrichter erreicht. | Dauerbetrieb oberhalb des Nennstroms, mechanische Blockade oder fehlerhafte Motorparameter. | Motorstrombelastung prüfen, mechanische Blockaden beseitigen, Einschaltdauer reduzieren, Motorparameter überprüfen. |
| F6 | Kühlkörper-Übertemperatur | Temperatur des Wechselrichter-Kühlkörpers hat den zulässigen Grenzwert überschritten. | Unzureichende Kühlung, zu hohe Umgebungstemperatur, verschmutzte Kühlrippen, Lüfterausfall. | Schaltschrankbelüftung verbessern, Kühlrippen reinigen, Umgebungstemperatur prüfen. |
| F7 | Externer Fehler | Externes Fehlersignal über einen zugewiesenen Digitaleingang ausgelöst. | Externe Sensorik, Thermoschalter oder Sicherheitsverriegelung hat angesprochen. | An den programmierten Digitaleingang angeschlossene externe Geräte überprüfen. |
| F8 | EPM-Fehler / Speicherlesefehler | Kommunikations- oder Lese-/Schreibfehler des Electronic Programmable Module (EPM). | EPM-Chip fehlt, ist beschädigt, falscher Modelltyp oder schlechter Kontakt im Sockel. | Sitz des EPM-Chips im Sockel prüfen; bei Beschädigung EPM-Chip neu programmieren oder ersetzen. |
| F9 | Übertemperaturwarnung / Systemfehler | Interne Temperaturgrenze überschritten oder System-Vorwarnung aktiv. | Hohe Umgebungstemperatur oder hohe Auslastung des Antriebs. | Umrichter abkühlen lassen; Schaltschrankkühlung und Betriebsstrom überprüfen. |
| CF | Steuerkarten- / OEM-Fehler | Konfigurationsparameter fehlerhaft oder OEM-Datenabweichung. | Ungültiger Parametersatz oder beschädigter Steuerspeicher. | Parameter auf Werkseinstellungen zurücksetzen oder EPM-Modul neu laden. |
| cEF | OEM EPM-Datenfehler | EPM-Parametersatz nicht kompatibel mit der Softwareversion des Antriebs. | EPM-Chip wurde mit Daten eines inkompatiblen Antriebsmodells programmiert. | Passenden EPM-Chip verwenden oder Werkseinstellungen über die Tastatur neu initialisieren. |
Haeufig gestellte Fragen
Wie werden die Parameter auf einen neuen Lenze ESMD251X2SFA Umrichter übertragen?
Die Übertragung erfolgt durch einfaches Umstecken des blauen EPM-Speicherchips vom alten auf das neue Gerät. Alternativ kann das EPM-Programmiergerät EEPM1RA verwendet werden, um Datensätze offline zu kopieren.
Welche Eingangsspannung benötigt der Frequenzumrichter Lenze 00469191?
Der Umrichter benötigt eine einphasige Wechselspannung von 230 V AC im zulässigen Spannungsbereich von 170 V bis 264 V AC.
Was bedeutet der Fehlercode F1 auf dem LED-Display?
F1 signalisiert einen internen Steuerkarten- oder CPU-Hardwarefehler. Nach einem Aus- und Einschalten der Netzspannung sollte geprüft werden, ob der Fehler bestehen bleibt; andernfalls ist eine Reparatur oder ein Austausch erforderlich.
Kann der Lenze ESMD251X2SFA durch eine neuere Geräteserie ersetzt werden?
Für den Ersatz oder die Modernisierung empfiehlt der Hersteller die Migration auf die Serie Lenze i510 Cabinet (z. B. Modell i51AE125B1001000S).
Welche Signale verarbeitet der Analogeingang des ESMD251X2SFA?
Der programmierbare Analogeingang akzeptiert Sollwertsignale von 0–10 V DC, 0–20 mA oder 4–20 mA.
