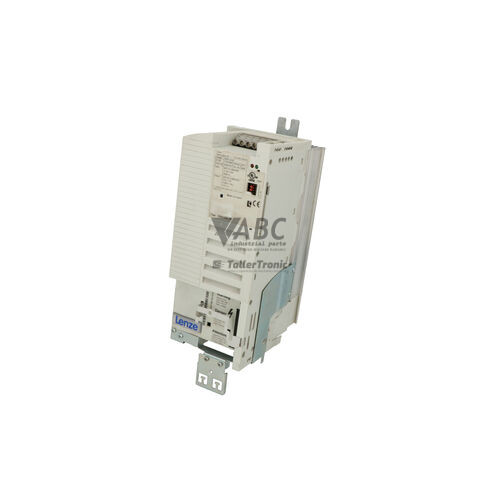

Lenze 13141956 E82EV302_4C – 8200 Vector Frequenzumrichter 3,0 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 13141956 (Modellbezeichnung E82EV302_4C, auch geführt als E82EV302K4C) ist ein Frequenzumrichter aus der Baureihe 8200 Vector, der für die präzise Drehzahl- und Drehmomentregelung von Dreiphasen-Asynchronmotoren bis zu einer Leistung von 3,0 kW konzipiert ist. Das Gerät ist für die Schaltschrankmontage in Schutzart IP20 ausgelegt und verarbeitet eine Versorgungsspannung im Bereich von 320 V AC bis 528 V AC bei einer Nennspannung von 3x 400/480 V AC. Das System kombiniert eine Leistungselektronik mit dynamischem Betriebsverhalten und unterstützt neben der klassischen U/f-Kennliniensteuerung auch eine sensorlose Vektorregelung für anspruchsvolle Prozesse in der Fördertechnik, Verpackungsindustrie und Pumpenanwendung.
Für die Einbindung in Anlagenstrukturen nutzt der Frequenzumrichter ein modulares Konzept, bei dem die Steuerung und Kommunikation über steckbare Funktionsmodule realisiert werden. Neben Funktionsmodulen der Serie E82ZAF stehen Schnittstellen für Bussysteme wie CANopen, PROFIBUS-DP, DeviceNet und INTERBUS zur Verfügung. Bei der Inbetriebnahme eines Ersatzgeräts müssen die installierten Funktionskarten übernommen und die anwendungsspezifischen Parameter übertragen werden. Die Einstellungen können über das Bediener-Modul E82ZBC XT, über die Software Lenze Global Drive Control (GDC) oder durch das Nutzen der vier internen, nichtflüchtigen Parametersätze überspielt werden. ABC Industrial Parts unterstützt bei Bedarf bei der Parameterübernahme und der Vorbereitung von Ersatzgeräten für den direkten Anlageneinsatz.
Der Betriebsstatus und auftretende Störungen werden am Gerät direkt über eine zweifarbige LED-Anzeige (Rot/Grün) signalisiert, wobei eine grüne Daueranzeige den normalen Betrieb bestätigt und rote Blink- oder Dauersignale auf Warnungen oder TRIP-Abschaltungen hinweisen. Detaillierte Fehlerhistorien lassen sich über den Speicher C0168 oder den aktuellen Fehlercode C0161 sowie über die GDC-Software auslesen. Typische Ursachen wie Überlastungen, Überspannung im Zwischenkreis oder Phasenausfälle lassen sich oft feldseitig durch Überprüfung der Verdrahtung, der Motorlast und der Versorgungsspannung beheben. Treten jedoch interne Hardware- oder EEPROM-Fehler wie EEr oder H05 auf, liegt ein interner Platinendefekt vor, der eine Reparatur oder den Austausch über ABC Industrial Parts erfordert.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13141956 |
| Modell / Typ | E82EV302_4C |
| Produktfamilie | 8200 Vector |
| Komponententyp | Frequenzumrichter |
| Nennleistung | 3,0 kW |
| Versorgungsspannung | 3x 400/480 V AC (320 - 528 V AC) |
| Nennausgangsstrom | 7,3 A |
| Max. Ausgangsstrom | 11,0 A (150% für 60 s) |
| Ausgangsfrequenzbereich | 0 - 480 Hz |
| Schaltfrequenz | 8 kHz |
| Steuerungsverfahren | U/f-Kennliniensteuerung, sensorlose Vektorregelung |
| Schutzart | IP20 |
| Montageart | Schaltschrankmontage |
Programmierung und Konfiguration
Die Konfiguration des Frequenzumrichters Lenze 13141956 E82EV302_4C erfolgt wahlweise über das steckbare Bedienmodul E82ZBC XT oder über die PC-Software Lenze Global Drive Control (GDC). Über das Bedienmodul oder die Softwareschnittstelle lassen sich Parameter wie Beschleunigungszeiten (C0012), Verzögerungszeiten (C0013) und Motordaten (C0084/C0085) präzise anpassen.
Das Gerät verfügt über vier integrierte, nichtflüchtige Parametersätze im EEPROM. Diese ermöglichen das Speichern unterschiedlicher Betriebsprofile, sodass bei Rezepturwechseln in Verpackungs- oder Fertigungsanlagen schnell zwischen verschiedenen Konfigurationen umgeschaltet werden kann.
Kommunikation und Systemintegration
Der Umrichter zeichnet sich durch seinen modularen Aufbau aus, der eine flexible Anbindung an übergeordnete Steuerungssysteme ermöglicht. Über den Steckplatz für Automatisierungs- und Funktionsmodule der Serie Lenze E82ZAF können Schnittstellen für CANopen, PROFIBUS-DP, DeviceNet, INTERBUS oder serielle Verbindungen (RS-232/485) nachgerüstet werden.
Die Kommunikation über den Systembus (CAN) erlaubt die direkte Vernetzung mehrerer Antriebe. Für einen störungsfreien Betrieb bei Feldbus-Verbindungen sind korrekte Busabschlusswiderstände (120 Ohm), passende Baudraten und eindeutige Knotenadressierungen erforderlich.
Diagnose und Statusanzeige
Zur schnellen Diagnose vor Ort ist das Gerät mit einer kombinierten Rot/Grün-LED-Anzeige ausgestattet. Eine grün leuchtende LED signalisiert die Betriebsbereitschaft, während ein grünes Blinken den gesperrten Wechselrichter anzeigt. Aktive Warnungen werden durch rotes Blinken hervorgehoben, während eine rote Daueranzeige eine TRIP-Abschaltung signalisiert.
Ergänzend zur LED-Anzeige steht eine detaillierte Fehlerdiagnose zur Verfügung. Über den Parameter C0161 kann der aktuelle Fehlerstatus eingesehen werden, während der Speicherplatz C0168 den TRIP-Historienspeicher bereitstellt. Zudem ermöglicht die GDC-Software die Echtzeitüberwachung des Statusworts.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Rote LED / Grüne LED (Betriebszustandsanzeige) | Rot/Grün - Dauerlicht/Blinkend | Grün EIN: Wechselrichter betriebsbereit; Grün BLINKEND: Wechselrichter gesperrt; Rot BLINKEND: Warnung aktiv; Rot EIN: TRIP-Fehler aktiv (Antrieb gesperrt). Interne Hardware-/EEPROM-Fehler (EEr/Hxx) weisen auf Platinendefekte hin. |
Austausch und Ersatzteile
Beim Austausch eines Frequenzumrichters Lenze 13141956 E82EV302_4C ist sicherzustellen, dass das Ersatzgerät mit den erforderlichen Funktionsmodulen der Serie E82ZAF oder entsprechenden Feldbuskarten ausgestattet ist. Da die Steuerungskarte modular konzipiert ist, können vorhandene Funktionsmodule häufig direkt auf das Ersatzgerät umgesteckt werden.
Vor der Wiederinbetriebnahme müssen die anwendungsspezifischen Parameter auf den neuen Umrichter übertragen werden. Dies geschieht entweder manuell über das Tastenfeld E82ZBC XT oder automatisiert über die GDC-Software. Da die Baureihe 8200 Vector abgekündigt ist (Nachfolgeserie Lenze i550), stellt ein baugleiches Ersatzgerät oft den schnellsten Weg dar, um Stillstandszeiten ohne Anpassung der SPS-Programme zu vermeiden.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss | Kurzschluss an den Ausgangsklemmen oder Erdschluss. | Kurzschluss im Motorkabel oder in den Motorwicklungen; Motorkabel zu lang oder zu hohe kapazitive Ströme. | Motor und Motorverkabelung auf Kurzschluss oder Erdschluss prüfen; Kabellänge überprüfen. |
| OC2 | Erdschluss | Erdschluss am Motoranschluss. | Massefehler in der Motorleitung oder im Motorgehäuse; Feuchtigkeit im Motorklemmenkasten. | Isolationswiderstand des Motors und Verdrahtung gegen Erde prüfen. |
| OC5 | Ixt-Überlast während Beschleunigung | Übermäßige Last oder zu hohe Beschleunigungsrate beim Hochfahren. | Beschleunigungszeit (C0012) zu kurz eingestellt; Motor mechanisch blockiert oder überlastet. | Beschleunigungszeit erhöhen; mechanischen Antrieb auf Blockaden prüfen. |
| OC6 | Ixt-Überlast im Betrieb | Kontinuierliche Überlastung bei konstanter Drehzahl. | Antrieb für die Dauerlast unterdimensioniert; mechanische Schwergängigkeit. | Mechanische Last reduzieren; Motordimensionierung und Dauerstrom des Umrichters prüfen. |
| OH | Kühlkörper-Übertemperatur | Kühlkörpertemperatur des Umrichters überschreitet den zulässigen Grenzwert (> 90 °C). | Unzureichende Kühlfahrt; Umgebungstemperatur zu hoch; Lüfter defekt oder Kühlkörper verschmutzt. | Kühlrippen reinigen; Schaltschrankbelüftung und Umgebungstemperatur prüfen; Lüfter tauschen. |
| OH4 | Motorthermische Überlast (I2t) | Berechnete thermische Überlastung des Motors erreicht. | Dauerbetrieb bei niedriger Drehzahl unter hoher Last ohne Fremdlüfter; falsche Motorparameter. | Motor abkühlen lassen; thermische Motordaten und Parametereinstellungen C0084/C0085 überprüfen. |
| OH7 | Innentemperatur zu hoch | Temperatur auf der internen Steuerplatine zu hoch. | Übermäßige Temperatur im Schaltschrank. | Schaltschrankkühlung und Belüftung verbessern. |
| OU | Zwischenkreis-Überspannung | Zwischenkreisspannung überschreitet die obere Schwelle (> 770 V DC / 800 V DC). | Rückspeisende Energie beim Abbremsen hoher Lasten; Verzögerungszeit zu kurz; Bremschopper/Bremswiderstand defekt oder nicht angeschlossen. | Verzögerungszeit (C0013) verlängern; Bremswiderstand und Bremschopper überprüfen. |
| LU | Zwischenkreis-Unterspannung | Zwischenkreisspannung fällt unter den Mindestwert (< 285 V DC bei 400V-Serie). | Netzspannungseinbruch oder -ausfall; Eingangsspannungssicherung ausgelöst; Phasenausfall. | AC-Eingangsspannung, Netzverteilung und Leistungskabel prüfen. |
| LP1 | Netzphasenausfall | Phasenausfall an der AC-Netzeinspeisung erkannt. | Eine Netzphase unterbrochen oder Eingangsspannungssicherung durchgebrannt. | Netzspannungen an L1, L2, L3 prüfen und Sicherungen kontrollieren. |
| CE0 | Kommunikationsfehler Systembus (CAN) | Kommunikationsunterbrechung auf dem Systembus. | Buskabel getrennt, falsche Baudrate, fehlender Abschlusswiderstand. | CAN-Bus-Verdrahtung, Schirmung, Abschlusswiderstand (120 Ohm) und Knotenadressen prüfen. |
| CE1 | Kommunikationsfehler Automatisierungsmodul | Verbindungsfehler zwischen Steuerkarte und aufgestecktem Automatisierungsmodul. | Modul locker oder defekt; Störungen auf dem Kommunikationsbus. | Automatisierungsmodul neu aufstecken; Feldbusverbindung prüfen. |
| CE3 | Kommunikationsfehler Bedienmodul | Kommunikationsverlust zwischen Umrichter und Tastenfeld während des Betriebs. | Tastenfeld während aktiver Parameterübertragung abgezogen. | Bedienmodul fest aufstecken; Steckkontakte überprüfen. |
| EEr | EEPROM-Speicherfehler | Leseverlust oder Schreibfehler im internen nichtflüchtigen Speicher. | Hardwarefehler der Steuerkarte oder Speicherbeschädigung. | Werkseinstellungen laden; bleibt der Fehler bestehen, Gerät reparieren lassen oder austauschen. |
| EFr | Externer Fehler | Fehler über einen digitalen Eingang ausgelöst, der für externe TRIP-Funktion programmiert ist. | Externe Überwachungseinrichtung (z.B. Thermorelais) hat angesprochen. | Externen Sensor/Schaltgerät am Digitaleingang überprüfen. |
| H05 | Interner Hardwarefehler | Interner Hardwaredefekt der Steuerplatine beim Selbsttest erkannt. | Schaltungsfehler auf der Platine. | Netzneustart durchführen; bleibt der Fehler bestehen, Gerät reparieren lassen oder austauschen. |
| H10 | Interner Routinefehler | Interner Software- oder Mikrocontroller-Ausführungsfehler. | Firmwarefehler oder Störeinfluss auf der Platine. | Netzneustart durchführen; bei Wiederholung den Antrieb austauschen oder warten lassen. |
| NMAX | Drehzahlgrenzwert überschritten | Istfrequenz des Motors hat die zulässige Grenze überschritten. | Motor wird durch Last extern angetrieben oder Reglerfehleinstellung im Vektorbetrieb. | Drehzahlreglerparameter und Mechanik auf Überdrehzahl prüfen. |
Haeufig gestellte Fragen
Welche Steuerungsmethoden unterstützt der Lenze 13141956 E82EV302_4C?
Der Frequenzumrichter unterstützt sowohl die klassische U/f-Kennliniensteuerung (linear oder quadratisch) als auch die sensorlose Vektorregelung für hohe Dynamik und hohes Anlaufdrehmoment.
Welches Zubehör wird für die Konfiguration benötigt?
Die Konfiguration kann direkt am Gerät mit dem Bedienmodul E82ZBC XT oder über einen PC mit der Software Lenze Global Drive Control (GDC) vorgenommen werden.
Wie werden Parameter beim Gerätetausch übertragen?
Parameter können über das Tastenfeld E82ZBC XT ausgelesen und auf das Ersatzgerät übertragen werden. Alternativ lässt sich das Parameterpaket über die Software Lenze Global Drive Control (GDC) sichern und auf den neuen Umrichter einspielen.
Was bedeutet die Fehlermeldung EEr oder H05?
EEr deutet auf einen EEPROM-Speicherfehler hin, während H05 einen internen Hardwarefehler signalisiert. Nach einem erfolglosen Netz-Reset weisen diese Codes auf einen internen Platinendefekt hin, der eine Reparatur oder ein Austauschgerät erforderlich macht.
Welche Feldbusse werden durch das System unterstützt?
Über steckbare Funktionsmodule der Serie E82ZAF unterstützt der Umrichter Feldbussysteme wie CANopen, PROFIBUS-DP, DeviceNet und INTERBUS.
