Lenze 13188623 ESMD552L4TXA smd Frequenzumrichter 5,5 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

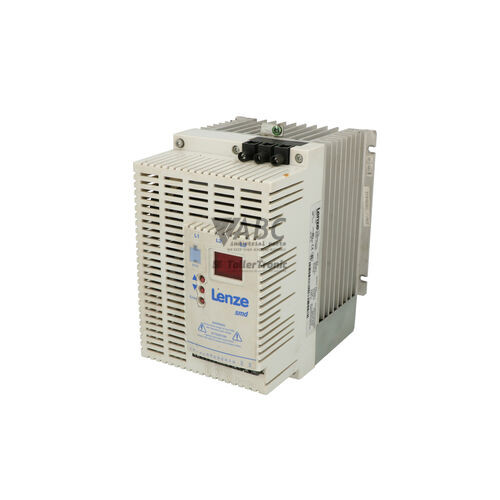

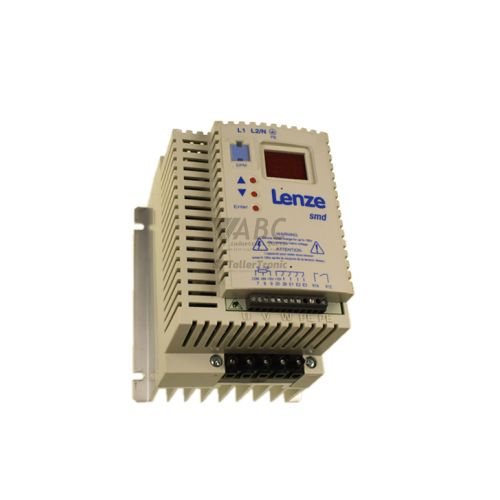

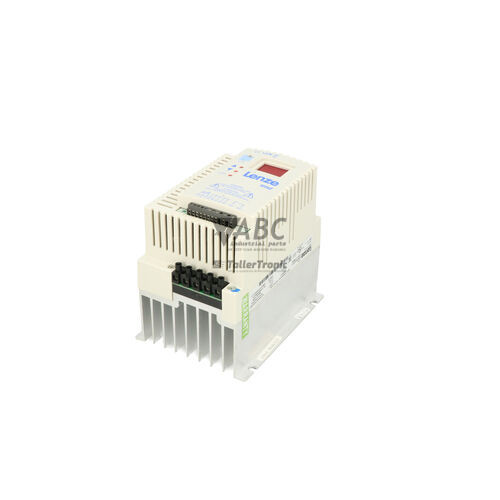

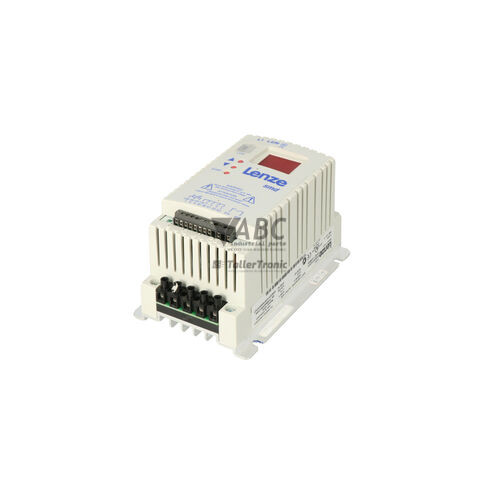

Der Lenze 13188623 (Typenbezeichnung ESMD552L4TXA) ist ein kompakter Frequenzumrichter aus der etablierten smd-Baureihe, der speziell für die Drehzahlregelung von dreiphasigen Asynchronmotoren entwickelt wurde. Mit einer Nennleistung von 5,5 kW (7,5 HP) liefert das Gerät eine zuverlässige U/f-Kennliniensteuerung für klassische Antriebsaufgaben in Förderanlagen, Pumpen, Belüftungssystemen und Verpackungsmaschinen. Der Umrichter ist für den Betrieb an einem dreiphasigen Wechselstromnetz im Spannungsbereich von 320 V bis 528 V AC (nominal 400 V / 480 V AC) ausgelegt und bietet einen kontinuierlichen Ausgangsstrom von 12 A bei einer einstellbaren Schaltfrequenz. Ein im Gehäuse integriertes Bedienteil mit LED-Segmentanzeige ermöglicht die direkte Überwachung der Betriebsfrequenz und des Status ohne externe Hilfsmittel.
Für die Einbindung in das Steuerungsumfeld stellt der Lenze ESMD552L4TXA eine flexible Schnittstellenausstattung über Schraubklemmen bereit, darunter vier programmierbare Digitaleingänge, einen frei wählbaren Analogeingang (0–10 V, 0–20 mA oder 4–20 mA) sowie einen Wechselkontakt-Relaisausgang zur Status- und Störmeldung. Eine zentrale Besonderheit der smd-Serie ist das steckbare EPM-Speichermodul (Electronic Programmable Module), auf dem sämtliche Parameter im EEPROM abgelegt werden. Bei der Inbetriebnahme eines Ersatzgeräts muss lediglich der EPM-Chip aus dem alten Umrichter entnommen und in das Austauschgerät eingesetzt werden. Dies ermöglicht eine sofortige Übertragung der Konfiguration ohne Software-Tools, Laptop oder Neuverdrahtung, wobei ABC Industrial Parts bei Bedarf fachgerechte Unterstützung beim Sichern oder Klonen von Parameterdaten bietet.
Fehlerzustände und Betriebszustände werden direkt über die integrierte LED-Segmentanzeige als alphanumerische Fehlercodes wie F01 bis F09 oder statusbezogene Meldungen wie F.cf und F.EPM ausgegeben. Erstlinige Überprüfungen bei Störungen umfassen die Netzeingangsspannung, die Motor- und Steuerverkabelung sowie den festen Sitz des EPM-Chips im Modulschacht. Wenn das Display interne Systemfehler wie Kurzschlüsse auf den Ausgangsklemmen oder Speicherdefekte meldet, liegt meist ein Hardwaredefekt auf Baugruppenebene vor, der nicht im Feld behoben werden kann. In solchen Fällen ist die Reparatur des Geräts oder der Bezug eines geprüften Ersatzgeräts über ABC Industrial Parts der schnellste Weg, um ungeplante Stillstandszeiten in der Produktion zu minimieren.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13188623 |
| Modell / Typ | ESMD552L4TXA |
| Produktfamilie | smd |
| Komponententyp | Frequenzumrichter |
| Nennleistung (kW) | 5,5 kW |
| Nennleistung (HP) | 7,5 HP |
| Versorgungsspannungsbereich | 320 - 528 V AC |
| Nennspannung | 400 / 480 V AC |
| Nenneingangsstrom | 14,1 A |
| Dauer-Ausgangsstrom | 12 A |
| Ausgangsfrequenzbereich | 0 - 500 Hz |
| Schaltfrequenz | 8 kHz |
| Digitaleingänge | 4 |
| Analogeingänge | 1 |
| Digitalausgänge | 1 |
Programmierung und Konfiguration
Die Programmierung und Parametrierung des Lenze ESMD552L4TXA erfolgt primär direkt über das integrierte Bedienteil an der Gerätefront. Sämtliche Antriebsfunktionen, darunter Beschleunigungs- und Verzögerungszeiten, Frequenzgrenzen und Steuerfunktionen, können komfortabel über die Funktionstasten und die Segmentanzeige eingestellt werden.
Das zentrale Element der Speicherarchitektur bildet das steckbare EPM-Modul (Electronic Programmable Module). Sämtliche Anwendereinstellungen werden auf diesem mobilen EEPROM-Speicherbaustein gesichert. Mithilfe des optionalen Lenze EPM-Programmiergeräts (EPM Programmer) lassen sich Parametersätze auch außerhalb des Frequenzumrichters auslesen, vervielfältigen oder auf Festplatte archivieren.
Kommunikation und Systemintegration
Der Frequenzumrichter integriert sich über eine übersichtliche Klemmenleiste in die Steuerungsinfrastruktur der Anlage. Für die digitale Ansteuerung stehen vier programmierbare PNP-Digitaleingänge zur Verfügung, über die Befehle wie Start, Stopp, Drehrichtungsumkehr oder Festfrequenzen vorgegeben werden können.
Zur analogen Sollwertvorgabe ist das Gerät mit einem Multirange-Analogeingang ausgestattet, der flexibel auf Spannungssignale (0–10 V) oder Stromsignale (0–20 mA / 4–20 mA) konfiguriert werden kann. Ein integrierter Relais-Wechselkontakt dient als digitaler Ausgang zur Rückmeldung von Betriebszuständen oder Sammelstörungen an übergeordnete Steuerungen.
Diagnose und Statusanzeige
Zur Fehlerdiagnose und Zustandsanzeige nutzt der Lenze ESMD552L4TXA das eingebaute LED-Segmentdisplay. Im laufenden Betrieb werden hier die aktuelle Ausgangsfrequenz oder Statuscodes angezeigt. Tritt eine Störung auf, schaltet der interne Relaiskontakt und das Display gibt den entsprechenden Fehlercode aus.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| LED Display | Rot/Grün - Numerische / Alphanumerische Segmentanzeige | Zeigt Statuscodes, die aktuelle Betriebsfrequenz oder spezifische Fehlercodes an |
Austausch und Ersatzteile
Bei dem Austausch eines bestehenden Lenze 13188623 ESMD552L4TXA Frequenzumrichters muss darauf geachtet werden, dass die Leistungsdaten (5,5 kW, 12 A Ausgangsstrom) und die Versorgungsspannung (320–528 V AC) mit den Anforderungen des Antriebsstrangs übereinstimmen.
Dank der steckbaren EPM-Speicherarchitektur gestaltet sich der physische Gerätetausch besonders einfach. Das EPM-Modul des defekten Geräts wird direkt auf das Ersatzgerät umgesteckt, wodurch alle anwendungsspezifischen Parameter sofort verfügbar sind, ohne dass eine langwierige Neuparametrierung erforderlich wird.
Sollte im Rahmen einer Modernisierung ein Umstieg auf eine neuere Gerätegeneration gewünscht sein, empfiehlt Lenze für Neuanlagen die Nachfolgeserien i510 oder i550. Für bestehende Anlagen bietet das ESMD552L4TXA-Originalmodell jedoch den schnellsten Ersatz ohne mechanische oder elektrische Umbauarbeiten.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| F01 | Zwischenkreis-Überspannung | Die Spannung im Gleichstrom-Zwischenkreis hat den zulässigen Höchstwert überschritten. | Verzögerungszeit zu kurz eingestellt, Rückspeisung vom Motor, Netzeingangsspannung zu hoch. | Verzögerungszeit (Parameter C13) erhöhen, Bremsmodul/Bremswiderstand installieren (falls unterstützt), Netzeingangsspannung überprüfen. |
| F02 | Zwischenkreis-Unterspannung | Die Zwischenkreisspannung ist unter den zulässigen Mindestwert gefallen. | Netzspannungsausfall, Spannungseinbruch der Versorgungsspannung, lose Netzeingangsanschlüsse. | Netzeingangsspannung prüfen, Leistung Verkabelung und Sicherungen kontrollieren. |
| F03 | Motorüberlastung (I2t) | Der Motorstrom liegt dauerhaft über der zulässigen Dauerstromgrenze. | Mechanische Überlastung der Maschine, Motor blockiert, fehlerhafte Motorparameter eingestellt. | Mechanische Last reduzieren, Motortypenschild-Daten und thermische Überlasteinstellungen im Umrichter überprüfen. |
| F04 | Umrichterüberlastung (I2t) | Der Ausgangsstrom des Frequenzumrichters ist dauerhaft zu hoch. | Frequenzumrichter für die Last unterdimensioniert, hohe Einschaltdauer mit starker Beschleunigung. | Beschleunigungszeit verlängern, mechanische Last verringern, Umrichterdimensionierung prüfen. |
| F05 | Kühlkörper-Übertemperatur | Die Kühlkörper-Temperatur des Frequenzumrichters hat den Grenzwert überschritten. | Umgebungstemperatur zu hoch, Lüfter defekt oder blockiert, Kühlrippen verschmutzt. | Kühlrippen des Kühlkörpers reinigen, Schaltschrankbelüftung sicherstellen, Funktion des Lüfters prüfen. |
| F06 | Motor-Übertemperatur | Der Motor-PTC-Fühlereingang hat eine Übertemperatur gemeldet. | Motor überhitzt, unzureichende Motorkühlung, langer Betrieb bei niedrigen Drehzahlbereichen. | Motor abkühlen lassen, Fremdlüfter des Motors prüfen, Motorlast reduzieren. |
| F07 | Erdschluss / Ground Fault | Stromunsymmetrie zwischen Ausgangsphasen und Erde erkannt. | Erdschluss in der Motorwicklung oder im Motorkabel, Feuchtigkeit im Motoranschlusskasten. | Motorkabel und Motorisolationswiderstand mit einem Isolationsprüfgerät untersuchen. Tritt der Fehler auch bei abgeklemmtem Motor auf, liegt ein interner Hardwaredefekt vor (Gerät zur Reparatur einsenden). |
| F08 | Kurzschluss | Kurzschluss an den Ausgangsklemmen U, V, W festgestellt. | Phasen-Phasen-Kurzschluss im Motorkabel oder Klemmenkasten, Windungsschluss im Motor. | Motorverkabelung und Motorwicklungen auf Kurzschluss prüfen. Ist die Verkabelung intakt, ist die Ausgangsstufe beschädigt – Gerät zur Reparatur einsenden. |
| F09 | EEPROM / Interner Fehler | Interner Speicher- oder Steuerungsprozessorfehler. | Interner Elektronikfehler oder beschädigte Steuerplatine. | Interner Hardwarefehler – Netzspannung aus- und wieder einschalten; bleibt der Fehler bestehen, Gerät zur Reparatur einsenden. |
| F.cf | EPM-Konfigurationsfehler | Ungültiger Parametersatz oder inkompatibles EPM-Modul eingesetzt. | EPM-Modul leer, beschädigt oder für eine andere Leistungsklasse oder Baureihe formatiert. | Korrektes EPM-Modul einsetzen oder Werkseinstellungen über das Bedienteil wiederherstellen. |
| F.EPM | EPM fehlt | Frequenzumrichter wurde ohne eingestecktes EPM-Modul eingeschaltet. | EPM-Modul nicht vollständig eingesteckt oder fehlt im Frontsteckplatz. | Gerät spannungsfrei schalten und EPM-Modul fest in den Steckplatz an der Frontseite einsetzen. |
Haeufig gestellte Fragen
Wie werden die Parameter bei einem Austausch des Lenze 13188623 auf das Ersatzgerät übertragen?
Sämtliche Parameter sind auf dem steckbaren EPM-Speichermodul an der Gerätefront gespeichert. Sie müssen das EPM-Modul lediglich aus dem alten Umrichter herausziehen und in das neue Ersatzgerät einstecken.
Welche Motortypen können mit dem Lenze ESMD552L4TXA betrieben werden?
Der Frequenzumrichter ist für die U/f-Kennliniensteuerung von dreiphasigen AC-Asynchronmotoren ausgelegt.
Benötige ich Spezialsoftware zur Konfiguration des Umrichters?
Nein, einfache Anpassungen können direkt über das integrierte Bedienteil vorgenommen werden. Für die Offline-Klonung von EPM-Modulen kann optional das Lenze EPM-Programmiergerät genutzt werden.
Was bedeutet der Fehlercode F.EPM im Display?
Die Meldung F.EPM bedeutet, dass der Umrichter ohne eingestecktes EPM-Speichermodul eingeschaltet wurde oder das Modul nicht richtig kontaktiert ist. Trennen Sie die Stromversorgung und stecken Sie das EPM-Modul fest ein.
Kann der Lenze ESMD552L4TXA im Falle interner Defekte repariert werden?
Ja, bei schwerwiegenden Hardwarestörungen wie Kurzschlüssen an den Ausgangsklemmen (F08) oder internen Speicherfehlern (F09) ist eine Reparatur auf Platinenebene oder der Austausch gegen ein geprüftes Ersatzgerät die effizienteste Lösung.
