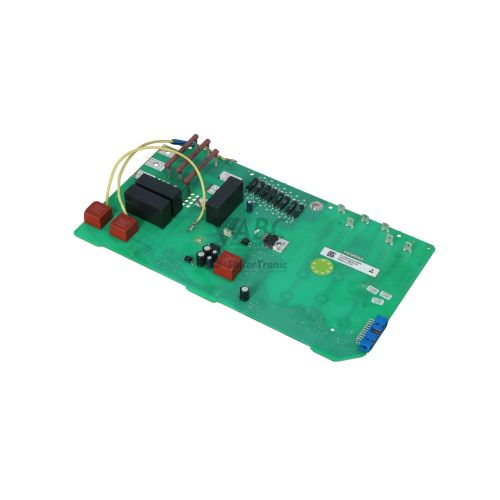

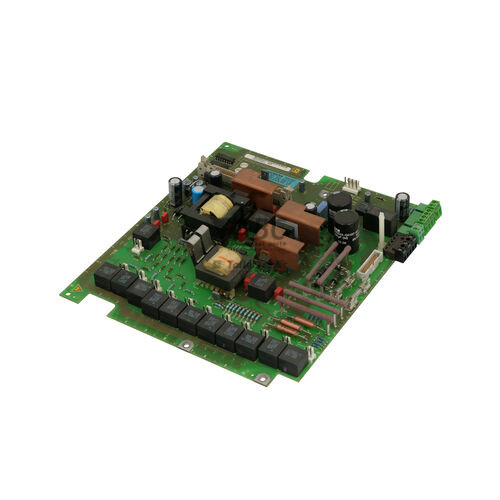

Siemens C98043-A7002-L4-12 SIMOREG DC MASTER PIN-II Power Interface Board
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Die Siemens C98043-A7002-L4-12 ist eine PIN-II Leistungs-Schnittstellenkarte für Gleichstromrichter der Serie SIMOREG DC MASTER 6RA70. Als zentrale Schnittstelle verbindet diese Baugruppe die Ansteuerelektronik der CUD1-Steuerkarte mit den Anker-Thyristormodulen des Leistungsteils. Die Platine wandelt die digitalen Steuerbefehle in präzise Zündimpulse um und übernimmt gleichzeitig die galvanisch getrennte Rückmeldung von Anker- und Netzspannungen an den Regelkreis. Darüber hinaus ist eine dedizierte Temperaturschnittstelle integriert, die über einen NTC- oder KTY-Sensor die Kühlkörpertemperatur kontinuierlich überwacht, um den Stromrichter vor thermischer Überlastung zu schützen.
Die Baugruppe verfügt über eine mehrpolige Flachbandkabel-Steckleiste zur Verbindung mit der CUD1-Regelkarte, Klemmenstecker zur Verteilung der Thyristor-Zündimpulse sowie einen 2-poligen Anschluss für den Temperatursensor. Da sämtliche Antriebsparameter und Konfigurationsdaten in den Speicherbausteinen der Hauptsteuerkarte CUD1 hinterlegt sind, erfordert das Einbauen der C98043-A7002-L4-12 keine erneute Softwareparametrierung oder Programmierübertragung. Beim Austausch der Baugruppe sind die üblichen ESD-Schutzmaßnahmen zu beachten und die korrekte Verriegelung der Flachbandkabelverbindungen sicherzustellen. Für die zügige Bereitstellung geprüfter Ersatzkomponenten bietet ABC Industrial Parts fachgerechte Unterstützung im Reparaturfall.
Betriebszustände und aufgetretene Störungen werden über die 7-Segment-Anzeige der PMU auf der Gehäuseabdeckung des Stromrichters dargestellt. Ergänzend stehen Diagnosewerte über das Bedienfeld OP1S in den Parametern r047 für den Fehlerspeicher und r011 für den Betriebszustand sowie über die PC-Software DriveMonitor zur Verfügung. Tritt beispielsweise der Fehler F067 trotz intaktem Lüfter und funktionsfähigem Temperatursensor auf, liegt die Ursache häufig in der internen Auswerteschaltung der PIN-Baugruppe. Bei internen Hardwarefehlern wie der Meldung F080, die auf Störungen in der Signalübertragung zwischen CUD1 und PIN-II hinweist, ist eine Reparatur auf Bauteilebene im Feld nicht möglich; hier bildet der Austausch durch ein geprüftes Ersatzteil von ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit.
Technische Daten
| Platinenfunktion | Schnittstelle zwischen CUD1-Steuerkarte und Leistungsthyristoren mit Signaltrennung und Messwerterfassung |
| Kompatible Stromrichter-Serie | SIMOREG DC MASTER 6RA70 |
| Schnittstelle zur Steuerelektronik | Mehrpoliger Flachbandkabel-Steckverbinder zur CUD1-Platine |
| Ansteuerschnittstelle Leistungsteil | Mehrpolige Klemmenstecker zur Verteilung der Thyristor-Zündimpulse |
| Spannungserfassungsschnittstelle | Messanschluss für Anker- und Netzspannungsrückführung |
| Temperaturüberwachungsschnittstelle | 2-poliger Steckverbinder für NTC-/KTY-Kühlkörpersensor |
Programmierung und Konfiguration
Die Konfiguration und Parameterspeicherung für Stromrichter der Serie SIMOREG DC MASTER 6RA70 erfolgt direkt auf der übergeordneten Steuerkarte CUD1 (6RY1703 / C98043-A7001). Auf der Leistungsschnittstellenkarte C98043-A7002-L4-12 selbst werden keine anwendungsspezifischen Betriebsparameter oder Firmware-Projekte gespeichert. Dadurch entfällt beim Austausch dieser Baugruppe das Auslesen oder Übertragen von Parameterdateien.
Zur Fehlersuche, Inbetriebnahmeüberprüfung und Überwachung der Signalkanäle kann die Inbetriebnahmesoftware DriveMonitor verwendet werden. Alternativ lassen sich Diagnoseparameter direkt am Bedienfeld OP1S auslesen, um den Status der Zündimpulse und die analogen Messwerte der Spannungs- und Temperaturrückführungen zu überprüfen.
Kommunikation und Systemintegration
Die Platine C98043-A7002-L4-12 stellt das physikalische Bindeglied zwischen der digitalen Steuerungsebene der CUD1-Karte und dem Leistungsteil des SIMOREG DC MASTER 6RA70 dar. Die internen Steuersignale und Zündimpulse werden über eine mehrpolige Flachbandkabel-Steckverbindung direkt von der CUD1-Baugruppe übernommen und galvanisch getrennt an die Thyristorgatter weitergeleitet.
Über mehrpolige Anschlussklemmen werden die Ansteuerimpulse an die Leistungsthyristoren verteilt. Zusätzlich integriert die Baugruppe Messwertgeberkreise für die Rückmeldung der Anker- und Netzspannung sowie einen 2-poligen Anschluss für die Auswertung von NTC- oder KTY-Kühlkörpersensoren. Die Abwärtskompatibilität umfasst die Baugruppen-Revisionsstände -11, -12 und -13 der Serie C98043-A7002-L4.
Diagnose und Statusanzeige
Die Diagnosefunktionen des Stromrichters greifen direkt auf die Mess- und Statussignale der PIN-II-Platine zu. Der aktuelle Betriebszustand (z. B. o7.0 oder o1.0), Warnungen (Axxx) und Störmeldungen (Fxxx) werden primär über das eingebaute 7-Segment-Display der PMU an der Frontabdeckung angezeigt. Detaillierte Fehlerhistorien und Zustandsdaten können über die OP1S-Anzeige in den Parametern r047 (Fehlerspeicher), r049 (Fehlerzeitpunkt) und r011 (Antriebszustand) aufgerufen werden.
Für die Funktionsprüfung der Zündimpulsansteuerung stehen interne Selbsttestroutinen zur Verfügung, die über das OP1S oder die Software DriveMonitor gestartet werden können.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| PMU 7-Segment-Anzeige | Numerische / Alphanumerische Anzeige | Zeigt den Betriebszustand des Antriebs (z. B. o7.0, o1.0), Warncodes (Axxx) oder Fehlercodes (Fxxx) an |
Austausch und Ersatzteile
Bei der Wiederherstellung von SIMOREG DC MASTER 6RA70 Antrieben bietet der Austausch einer defekten C98043-A7002-L4-12 Platine einen klaren Vorteil: Da alle gerätespezifischen Parameter und Einstellungen auf der CUD1-Steuerkarte verbleiben, ist ein 1:1-Austausch als Hardware-Ersatz ohne erneute Konfiguration möglich.
Vor dem Einbau des Ersatzteils müssen die Netzeinspeisung und der Zwischenkreis vollständig spannungsfrei geschaltet werden. Elektrostatische Entladungen sind durch geeignete Schutzmaßnahmen zu vermeiden. Beim Aufstecken der Flachbandkabel zwischen CUD1 und der PIN-II-Platine ist auf passgenauen Sitz und saubere Verriegelung zu achten, um Kontaktfehler oder die Auslösung des Störcodes F080 zu vermeiden.
Die Platine ist innerhalb der Baugruppen-Revisionsstände -11, -12 und -13 der C98043-A7002-L4-Reihe kompatibel. Bei der Überprüfung der ausgetauschten Komponente sollten auch die Kabelverbindungen zu den Thyristor-Gattern sowie der Sitz des 2-poligen Temperatursensor-Steckers kontrolliert werden.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| F001 | Überstrom | Ankerstrom hat den zulässigen Grenzwert überschritten | Kurzschluss im Ankerkreis, interner Fehler der Strommessung auf der PIN-Platine, Fehleinstellung der Parameter oder Thyristordefekt | Thyristoren, Stromwandler auf der PIN-Platine, Motorankerverkabelung und Optimierung des Stromreglers überprüfen |
| F004 | Phasenausfall im Ankereinspeisenetz | Wechselspannung der Ankereinspeisung fehlt oder ist stark unsymmetrisch | Netzsicherung ausgelöst, Netzschütz offen, defekte Spannungserfassungsschaltung auf der PIN-Platine | Netzsicherungen, Netzschütz, Einspeisespannung und Messanschlüsse auf der PIN-Platine überprüfen |
| F005 | Fehler im Feldstromkreis | Feldnetzspannung ausgefallen oder Feldstrom unterbrochen | Feldsicherung ausgelöst, Unterbrechung im Feldwicklungskreis, Defekt in der Ansteuer- oder Messschaltung des Feldes | Feldsicherungen, Motorfeldwiderstand und Anschlüsse der Feldstromversorgung überprüfen |
| F011 | Ankerstromgrenze bei Feldschwächung überschritten | Istwert des Ankerstroms im Feldschwächbetrieb zu hoch | Falsche Motorparametrierung, fehlerhafte Drehzahl- oder Rückführungsspannung von der PIN-Platine | Motorparameter, Anker-Rückführsignale und Optimierung der Feldschwächung überprüfen |
| F030 | Kommutierungsfehler / Wechselrichterkippen | Kommutierungsfehler während des Wechselrichterbetriebs aufgetreten | Netzspannungseinbruch, unzulässige Netzfrequenz, Ausfall der Zündimpulsverzögerung, defekter Impulstransformatorkreis auf der PIN-Platine | Stabilität der Netzversorgung prüfen, Thyristormodule und an die PIN-Platine angeschlossene Steuerleitungen überprüfen |
| F067 | Kühlkörperübertemperatur | Temperatur des Stromrichterkühlkörpers hat den maximalen Schwellenwert überschritten | Lüfterausfall, verstopfte Lüftungsschlitze, überhöhte Umgebungstemperatur, defekter Temperatursensor oder Fehler im Sensor-Eingangskreis der PIN-Platine | Schranklüfter und Sauberkeit des Kühlkörpers prüfen sowie den Widerstand des Temperatursensors an der PIN-Platine messen. Ist der Sensor intakt, aber der Fehler bleibt bestehen, liegt ein interner Messkreisfehler auf der PIN-Platine vor – Gerät zur Reparatur einsenden |
| F080 | Hardwarefehler auf Elektronikplatine | Interne Kommunikations- oder Selbstteststörung zwischen CUD1- und PIN-Platine | Defektes Flachbandkabel, gestörte Signalbahn, Hardwarefehler auf der CUD1- oder PIN-Platine | Interne Flachbandkabel zwischen CUD1 und PIN-Platine überprüfen. Bleibt der Fehler bestehen, ist die PIN-II-Platine oder CUD1-Platine aufgrund eines internen Hardwarefehlers auszutauschen |
Haeufig gestellte Fragen
Muss die Platine C98043-A7002-L4-12 nach dem Austausch neu parametriert werden?
Nein, eine Neu-Parametrierung ist nicht erforderlich. Die Antriebsparameter und Konfigurationsdaten sind auf der Hauptsteuerkarte CUD1 gespeichert, sodass die PIN-II-Platine als direkter Hardware-Ersatz eingesetzt werden kann.
Welchen Zweck erfüllt die Baugruppe C98043-A7002-L4-12 im SIMOREG DC MASTER 6RA70?
Sie dient als Leistungs-Schnittstellenkarte zwischen der Steuerelektronik (CUD1) und den Leistungsthyristoren. Sie verteilt die Zündimpulse, isoliert Rückmeldesignale von Anker- und Netzspannung und wertet den Kühlkörper-Temperatursensor aus.
Was bedeutet die Fehlermeldung F080 am Stromrichter?
Der Fehler F080 weist auf eine Störung der internen Kommunikation oder des Hardware-Selbsttests zwischen der CUD1-Steuerkarte und der PIN-Platine hin. Ursachen können ein defektes Flachbandkabel oder ein Hardwaredefekt auf einer der beiden Platinen sein.
Wie äußert sich ein Defekt in der Temperaturerfassung der PIN-Platine (Fehler F067)?
Wenn der Fehler F067 (Kühlkörperübertemperatur) angezeigt wird, obwohl Lüfter und Kühlkörper sauber sind und der NTC/KTY-Sensor den korrekten Widerstandswert aufweist, liegt meist ein Defekt in der Messschaltung der PIN-Platine vor.
Sind verschiedene Revisionen der C98043-A7002-L4 untereinander kompatibel?
Ja, die Baugruppe ist innerhalb der Revisionsstände der Reihe C98043-A7002-L4 (wie -11, -12 und -13) kompatibel und für den Einsatz in SIMOREG 6RA70 Stromrichtern ausgelegt.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
