Siemens 6AV2123-2GB03-0AX0 SIMATIC HMI KTP700 Basic PN Bediengerät
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

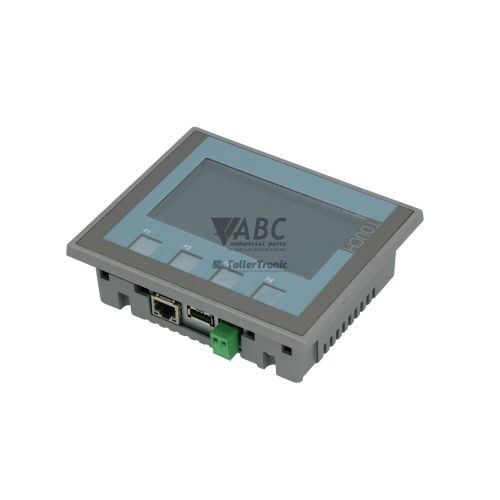

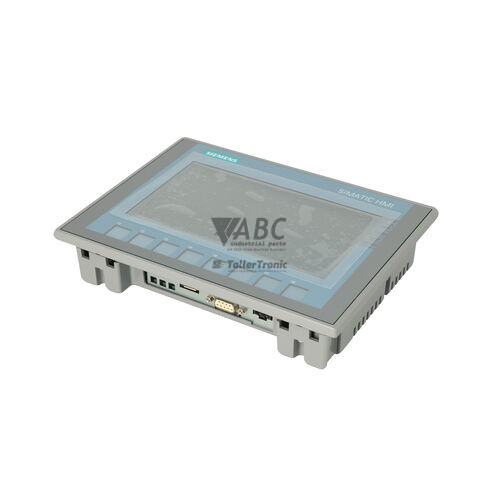

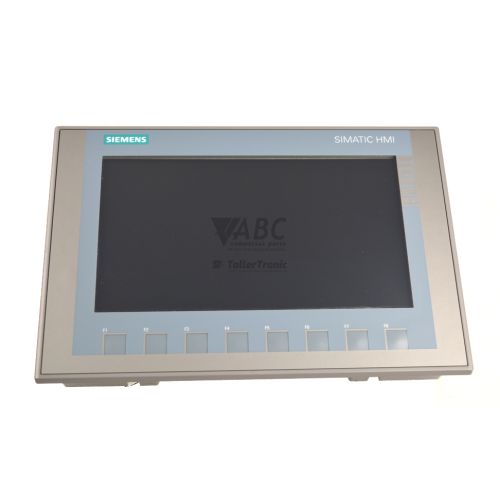

Das Siemens 6AV2123-2GB03-0AX0 (SIMATIC HMI KTP700 Basic PN) ist ein kompaktes Bediengerät für die Prozessvisualisierung und Maschinensteuerung in der industriellen Automatisierungstechnik. Innerhalb der Modellreihe SIMATIC HMI Basic Panels verfügt diese Einheit über ein 7-Zoll Widescreen-TFT-Display mit einer Auflösung von 800 x 480 Pixeln und 65.536 Farben. Die Bedienung erfolgt kombiniert über einen analog-resistiven Touchscreen sowie vier programmierbare Funktionstasten mit integrierten Status-LEDs. Das HMI-Panel wird mit einer Nennspannung von 24 V DC bei einem zulässigen Spannungsbereich von 19,2 bis 28,8 V DC betrieben und zeichnet sich durch eine Leistungsaufnahme von 5,5 W bei einem Nennstrom von 230 mA aus.
Zur Schnittstellenausstattung gehören ein integrierter RJ45 Ethernet-Port (10/100 Mbit/s) für PROFINET-Verbindungen sowie eine USB 2.0 Typ A Host-Schnittstelle. Das Gerät unterstützt die Kommunikation mit Steuerungen der Reihen SIMATIC S7-1200, S7-1500, S7-300 und S7-400 sowie über Modbus TCP und EtherNet/IP. Die Inbetriebnahme eines Ersatzgeräts erfordert das Einspielen der Konfiguration über TIA Portal WinCC Basic V13 (oder höher) beziehungsweise das Übertragen einer Sicherung per USB-Stick. Bei der Wiederherstellung der Anlageneinstellungen und der Aufbereitung des Ersatzgeräts steht ABC Industrial Parts unterstützend zur Seite.
Zur Diagnose bietet das Panel integrierte Systemmeldungen, Control Panel Diagnoseansichten und die Anbindung an TIA Portal sowie SIMATIC ProSave. Kommunikationsunterbrechungen oder Konfigurationsfehler lassen sich über die integrierten Status-LEDs am Network-Port (LINK/ACT) und auf dem Bildschirm nachvollziehen. Bei schwerwiegenden Hardwarefehlern oder defekten Platinen ist eine Reparatur vor Ort nicht möglich; in solchen Fällen bietet der Austausch gegen ein geprüftes Ersatzgerät von ABC Industrial Parts die schnellste Lösung zur Minimierung von Stillstandzeiten.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6AV2123-2GB03-0AX0 |
| Modell / Typ | SIMATIC HMI KTP700 Basic PN |
| Produktfamilie | SIMATIC HMI Basic Panels |
| Komponententyp | HMI Panel |
| Displaydiagonale | 7 Zoll |
| Displayauflösung | 800 x 480 Pixel |
| Anzahl Farben | 65536 |
| Touchscreen-Technologie | Analog resistiv |
| Funktionstasten | 4 |
| Versorgungsspannung | 24 V DC |
| Spannungsbereich | 19.2 - 28.8 V DC |
| Nennstrom | 230 mA |
| Maximalstrom | 450 mA |
| Leistungsaufnahme | 5.5 W |
| Anwenderspeicher | 10 MB |
| Ethernet-Schnittstelle | 1 x RJ45 (10/100 Mbit/s) |
| USB-Schnittstelle | 1 x USB 2.0 Typ A Host |
Programmierung und Konfiguration
Die Projektierung des SIMATIC HMI KTP700 Basic PN erfolgt mit der Engineering-Software WinCC Basic V13 oder höher im TIA Portal (oder STEP 7 Basic V13). Das Bediengerät verfügt über 10 MB integrierten Anwenderspeicher zur Aufnahme von Bildschirmen, Rezepturen, Alarmmeldungen und Sprachdateien.
Über den integrierten USB 2.0 Host-Port lassen sich Datensicherungen (Backup/Restore) sowie Rezepturdaten ohne zusätzlichen Programmier-PC direkt vor Ort über einen USB-Stick übertragen. Für erweiterte Wartungs- und Inbetriebnahmeschritte wie Betriebssystem-Updates oder Werksreset-Prozeduren kann das Softwaretool SIMATIC ProSave über die Ethernet-Verbindung genutzt werden.
Kommunikation und Systemintegration
Das Bediengerät besitzt eine RJ45-Ethernet-Schnittstelle mit 10/100 Mbit/s für die Einbindung in PROFINET- und Industrial-Ethernet-Netzwerke. Es unterstützt die native Kommunikation mit Siemens-Steuerungen der Serien SIMATIC S7-1200, S7-1500, S7-300 und S7-400.
Für den Einsatz in herstellerübergreifenden Automatisierungsumgebungen stehen native Treiber für Standard-Ethernet-Protokolle wie Modbus TCP, EtherNet/IP sowie Mitsubishi Ethernet zur Verfügung. Dadurch lässt sich das Panel flexibel in bestehende Maschinennetzwerke einbinden.
Diagnose und Statusanzeige
Das KTP700 Basic PN bietet umfangreiche Diagnosemöglichkeiten zur Überwachung der Betriebszustände. Neben der integrierten Systemmeldungsanzeige auf dem Bildschirm stehen Diagnoseansichten im Control Panel sowie die WinCC Systemdiagnose zur Verfügung.
Zusätzlich werden PROFINET IO Diagnoseereignisse an die angeschlossene SPS weitergeleitet und können über die Online- und Diagnoseansicht im TIA Portal detailliert analysiert werden.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| LINK / ACT | Grün / Gelb - Dauerhaft / Blinkend | Zeigt den physischen Verbindungsstatus des Ethernet-Netzwerks sowie aktive Kommunikationsaktivität an. |
| Funktionstasten-LEDs | Leuchtend / Aus | Gibt visuelle Rückmeldung bei Tastenbetätigung oder signalisiert programmierte Zustände. |
Austausch und Ersatzteile
Beim Austausch eines defekten Panels gegen eine Ersatzeinheit mit der Teilenummer 6AV2123-2GB03-0AX0 ist auf den Stand der Firmware sowie auf die identische Konfiguration im TIA Portal zu achten. Die Übertragung des Bediengeräteprojekts kann entweder direkt aus WinCC Basic V13 (oder höher) über Ethernet erfolgen oder komfortabel per USB-Stick über die Backup/Restore-Funktion eingespielt werden.
Vor der Inbetriebnahme müssen die IP-Adresse und der Gerätename im Control Panel des Ersatzgeräts an die Netzwerkeinstellungen der bestehenden Anlage angepasst werden, um eine fehlerfreie Kommunikation mit der SPS sicherzustellen.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 100000 | Verbindung hergestellt | Die Kommunikationsverbindung zur Steuerung/SPS wurde erfolgreich aufgebaut. | Normaler Betrieb nach Systemstart oder Wiederherstellung der Netzwerkverbindung. | Keine Maßnahme erforderlich. |
| 100001 | Verbindung getrennt | Die Kommunikationsverbindung zur angeschlossenen SPS oder zum Partnergerät wurde unterbrochen. | Netzwerkkabel abgezogen, SPS ausgeschaltet, falsche IP-Adresse oder fehlerhafte Baugruppenzuordnung (Rack/Slot). | Netzwerkkabel, Switche, SPS-Status und eingestellte Ziel-IP-Adresse im Control Panel des Panels überprüfen. |
| 140000 | Rezepturdatenfehler | Lesen oder Schreiben von Rezepturdatensätzen auf das Speichermedium fehlgeschlagen. | USB-Speicherstick während des Schreibvorgangs entfernt, Speicher voll oder Rezepturdatei beschädigt. | Anschluss und Formatierung des USB-Speichermediums prüfen sowie freien Speicherplatz sicherstellen. |
| 200000 | Allgemeiner Firmware- / Betriebssystemfehler | Interner Betriebssystemfehler oder Beschädigung beim Startvorgang. | Abgebrochenes Betriebssystem-Update, Spannungsausfall während des Flash-Schreibvorgangs oder beschädigtes Image. | OS-Update bzw. Zurücksetzen auf Werkseinstellungen mit SIMATIC ProSave über Ethernet-Kabel durchführen. |
| 200001 | Hardwarefehler / Selbsttest fehlgeschlagen | Interner Hardwarefehler beim Booten oder während des Laufzeitbetriebs erkannt. | Interner Speicherfehler, Displayplatine defekt oder Störung der internen Stromversorgung. | Gerät aus- und wieder einschalten. Bleibt der Fehler bestehen, muss das Gerät ausgetauscht oder zur Reparatur an den Service übergeben werden. |
Haeufig gestellte Fragen
Welche Software wird für die Projektierung des Siemens 6AV2123-2GB03-0AX0 benötigt?
Das Panel wird mit WinCC Basic V13 oder höher (bzw. STEP 7 Basic V13 oder höher) im TIA Portal projektiert.
Wie kann das Projekt auf ein Ersatzgerät übertragen werden?
Das Projekt kann entweder direkt aus dem TIA Portal über die Ethernet-Schnittstelle geladen werden oder über die integrierte Backup/Restore-Funktion mithilfe eines USB-Flash-Laufwerks überspielt werden.
Welche Steuerungen sind mit dem KTP700 Basic PN kompatibel?
Das Panel unterstützt Siemens SIMATIC S7-1200, S7-1500, S7-300 und S7-400 PLCs sowie Steuerungen von Drittanbietern über Modbus TCP, EtherNet/IP und Mitsubishi Ethernet.
Was bedeutet der Fehlercode 100001 auf dem Display?
Fehlercode 100001 zeigt eine unterbrochene Verbindung zur Steuerung an. Dies kann durch getrennte Netzwerkkabel, eine ausgeschaltete SPS oder abweichende IP-Adressen verursacht werden.
Was tun bei Fehlercode 200000 (Firmware / OS Fehler)?
Bei einem Betriebssystemfehler kann über das Tool SIMATIC ProSave per Ethernet-Kabel ein OS-Update durchgeführt oder das Gerät auf Werkseinstellungen zurückgesetzt werden.
