Siemens 6AV2144-8MC10-0AA0 SIMATIC TP1200 Comfort INOX Bediengerät
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

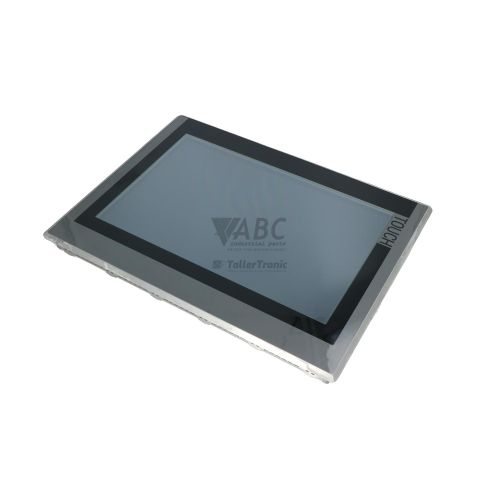

Das Siemens SIMATIC HMI TP1200 Comfort Inox mit der Artikelnummer 6AV2144-8MC10-0AA0 ist ein hochleistungsfähiges HMI-Touchpanel aus der Reihe der SIMATIC HMI Comfort Panels. Dieses Bediengerät wurde speziell für anspruchsvolle Hygienebereiche in der Lebensmittel-, Getränke-, Chemie- und Pharmaindustrie entwickelt und verfügt über eine Edelstahlfront mit den Schutzarten IP66K sowie NEMA 4X und 12. Ausgestattet mit einem 12,1-Zoll-Widescreen-TFT-Display mit 16.777.216 Farben und einer WXGA-Auflösung von 1280 x 800 Pixeln sowie einem resistiven Touchscreen ermöglicht das Gerät eine präzise Prozessvisualisierung und Bedienung. Das Panel wird mit einer Versorgungsspannung von 24 V DC betrieben, arbeitet im Bereich von 19,2 bis 28,8 V DC und stellt einen integrierten Anwenderspeicher von 12 MB zur Verfügung.
Für die Einbindung in moderne Automatisierungsnetzwerke stellt das 6AV2144-8MC10-0AA0 umfangreiche Kommunikationsschnittstellen bereit. Hierzu gehören ein integrierter 2-Port-PROFINET-Switch (10/100 Mbit/s), eine separate Gigabit-Ethernet-Schnittstelle (10/100/1000 Mbit/s) sowie eine galvanisch getrennte Sub-D 9-Pol-Schnittstelle für PROFIBUS DP und MPI. Zudem sind zwei USB-Host 2.0-Anschlüsse, ein Mini-USB-Client und zwei SD/MMC-Kartensteckplätze integriert. Die Projektierung erfolgt über WinCC Comfort in TIA Portal ab Version V11 SP2. Bei einem Austausch unterstützt das Gerät eine automatische Systemwiederherstellung über die System-SD-Karte, wodurch ein Ersatzgerät ohne Ingenieur-Arbeitsplatz konfiguriert werden kann. ABC Industrial Parts unterstützt Anwender bei der Bereitstellung von Ersatzgeräten und der Übertragung von Projektierungsdaten.
Das HMI-Panel bietet integrierte LED-Statusanzeigen für die Stromversorgung (POWER) und die Ethernet-Verbindung (Link/Activity) zur schnellen Erstdiagnose vor Ort. Erweiterte Systemdiagnosen und Fehlercodes wie Verbindungsabbrüche (Code 1000000), Speicherkartenmeldungen oder allgemeine Systemfehler (Code 190000) lassen sich direkt über die WinCC-Systemdiagnose, das Control Panel oder das ProSave-Wartungstool auslesen. Bei internen Hardwaredefekten oder Betriebssystemfehlern ist eine Reparatur auf Bauteilebene im Feld nicht möglich. In solchen Fällen bietet ABC Industrial Parts mit geprüften Ersatzgeräten oder einer Fachreparatur den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit.
Technische Daten
| Displaygröße | 12.1 in |
| Displayauflösung | 1280 x 800 pixels |
| Displaytyp | TFT (16.7M Colors) |
| Bedienelement | Resistiver Touchscreen |
| Nutzbarer Anwenderspeicher | 12 MB |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19.2 - 28.8 V DC |
| Nennstrom | 0.85 A |
| Maximaler Strom | 1.3 A |
| Wirkleistungsaufnahme | 20 W |
| Front-Schutzart | IP66K / NEMA 4X, 12 |
| PROFINET-Schnittstellen | 1 x 2-port RJ45 (10/100 Mbit/s) |
| Industrial Ethernet-Schnittstellen | 1 x RJ45 (10/100/1000 Mbit/s Gigabit) |
| Serielle / Feldbus-Schnittstellen | 1 x Sub-D 9-pin isolated (RS422/RS485 PROFIBUS DP/MPI) |
| USB-Schnittstellen | 2 x USB Host 2.0, 1 x Mini-USB Client 2.0 |
| Kartensteckplätze | 2 x SD/MMC Card Slots (System Backup & Data Storage) |
Programmierung und Konfiguration
Die Projektierung des Bediengeräts 6AV2144-8MC10-0AA0 erfolgt über die Engineering-Software WinCC Comfort, WinCC Advanced oder WinCC Professional im TIA Portal ab Version V11 SP2. Mit einem nutzbaren Anwenderspeicher von 12 MB bietet das Panel ausreichend Kapazität für umfangreiche Visualisierungsprojekte, Rezepturverwaltungen, Alarmarchive und Datenprotokollierungen. Ergänzend steht das Wartungstool SIMATIC ProSave für Servicetätigkeiten und Firmware-Updates bereit.
Ein zentrales Feature für den Servicefall ist das duale SD-Kartenkonzept. Neben dem Steckplatz für Daten- und Rezepturexporte sichert der dedizierte System-SD-Kartensteckplatz automatisch das Betriebssystem sowie das Laufzeitprojekt. Im Austauschfall wird diese Karte in das Ersatzgerät gesteckt, welches beim Booten automatisch das Projekt übernimmt. Dadurch entfällt der Einsatz eines Ingenieur-Arbeitsplatzes vor Ort.
Kommunikation und Systemintegration
Das SIMATIC TP1200 Comfort Inox bietet flexible Möglichkeiten zur Netzwerkanbindung. Die primäre PROFINET-Schnittstelle ist als 2-Port-RJ45-Switch (10/100 Mbit/s) ausgeführt und ermöglicht die direkte Integration in Linientopologien. Eine zusätzliche Gigabit-Ethernet-Schnittstelle (10/100/1000 Mbit/s) dient der separaten Anbindung an übergeordnete Betriebs- oder IT-Netzwerke.
Über die galvanisch getrennte Sub-D 9-Pol-Schnittstelle lässt sich das Bediengerät an PROFIBUS DP und MPI anschließen. Dank integrierter Multi-Protokoll-Treiber ist eine simultane Kommunikation mit Siemens-Steuerungen der Reihen SIMATIC S7-1200, S7-1500, S7-300 und S7-400 sowie Allen-Bradley ControlLogix/CompactLogix über EtherNet/IP und Modbus TCP/RTU-Teilnehmern möglich.
Diagnose und Statusanzeige
Das Bediengerät stellt umfangreiche Diagnosewerkzeuge zur Überwachung des Systemzustands bereit. Neben den integrierten Status-LEDs zur Überprüfung der Versorgungsspannung und der Netzwerkaktivität stehen Diagnosefunktionen über TIA Portal Online & Diagnostics, WinCC-Systemdiagnosefenster sowie das eingebaute Control Panel zur Verfügung. Zudem erlaubt ein integrierter Webserver den Fernzugriff auf Diagnosedaten über HTTP/HTTPS.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| POWER | Green - Solid / Flashing / Off | Solid Green = Normal operation / Supply voltage present; Off = No supply voltage; Flashing = Boot process or standby state. |
| Ethernet Link/Activity | Green / Yellow - Solid / Flashing | Green = Ethernet connection established; Yellow/Flashing = Data traffic active. |
Austausch und Ersatzteile
Beim Einbau eines Ersatzgeräts vom Typ 6AV2144-8MC10-0AA0 muss auf den sachgemäßen Sitz der Gehäusedichtung geachtet werden. Um die Schutzart IP66K für hygienische Nassbereiche zu gewährleisten, sind die vorgegebenen Anzugsdrehmomente der Befestigungsklammern am Edelstahlrahmen einzuhalten.
Der Austausch lässt sich beschleunigen, indem die System-SD-Karte aus dem bisherigen Panel in den Systemkartenslot des Ersatzgeräts eingesetzt wird. Beim Einschalten lädt das neue Gerät automatisch das Laufzeitprojekt und die Netzwerkeinstellungen. Fehlt eine Systemkarte, muss das Projekt über WinCC Comfort neu übertragen oder per ProSave-Image eingespielt werden.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 1000000 | Connection disconnected | The communication connection between the HMI panel and the PLC/controller has been interrupted. | Network cable disconnected, PLC powered off, incorrect IP address/PROFIBUS address, or fieldbus line fault. | Check cable connection, verify controller power state, check network settings and subnet masks. |
| 1000001 | Connection established | Communication connection between the panel and the designated controller has been successfully established. | Normal operation message after startup or reconnection. | No corrective action needed. |
| 140000 | Memory card removed | The SD/MMC card was removed from the memory slot during runtime. | Card manually removed or poor contact in card slot. | Reinsert memory card. Avoid removing card during write operations. |
| 140001 | Memory card inserted | A memory card was detected in one of the card slots. | Normal notification following card insertion. | No corrective action needed. |
| 140002 | Memory card full | The memory card has insufficient remaining space for data logging, archiving, or backup. | Log files or archive files filled available storage space. | Export or delete archived logs, or replace card with one having free storage space. |
| 190000 | General System Fault | An internal runtime exception or operating system error occurred. | Firmware conflict, corrupted runtime project, or internal hardware error. | Restart panel power. If problem persists, retransfer project or perform operating system update/restore using ProSave. Return unit for repair if hardware fault persists. |
Haeufig gestellte Fragen
Welche Software wird zur Projektierung des TP1200 Comfort Inox benötigt?
Die Projektierung des 6AV2144-8MC10-0AA0 erfordert WinCC Comfort, WinCC Advanced oder WinCC Professional ab TIA Portal V11 SP2.
Wie funktioniert der automatische Projektübertrag bei einem Gerätetausch?
Durch Umstecken der SIMATIC System-SD-Karte in das Ersatzgerät übernimmt das TP1200 Comfort Inox beim Starten automatisch das complete Laufzeitprojekt und das Betriebssystem-Image.
Welche Schutzart bietet die Frontseite des HMI-Panels?
Die Edelstahlfront erfüllt die Schutzart IP66K sowie NEMA 4X und 12, wodurch sie gegen Reinigungs- und Desinfektionsmittel sowie Hochdruck-Strahlwasser geschützt ist.
Kann das TP1200 Comfort Inox mit Steuerungen anderer Hersteller verbunden werden?
Ja, neben Siemens SIMATIC S7-1200, S7-1500, S7-300 und S7-400 unterstützt das Panel auch Allen-Bradley ControlLogix/CompactLogix über EtherNet/IP sowie Modbus TCP und Modbus RTU.
Was bedeutet Fehlercode 190000 und welche Maßnahme ist erforderlich?
Fehlercode 190000 weist auf eine interne Laufzeitausnahme oder einen Betriebssystemfehler hin. Es wird empfohlen, die Versorgungsspannung neu zu starten. Bleibt der Fehler bestehen, sollte das Projekt neu übertragen oder das Betriebssystem über ProSave wiederhergestellt werden.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
