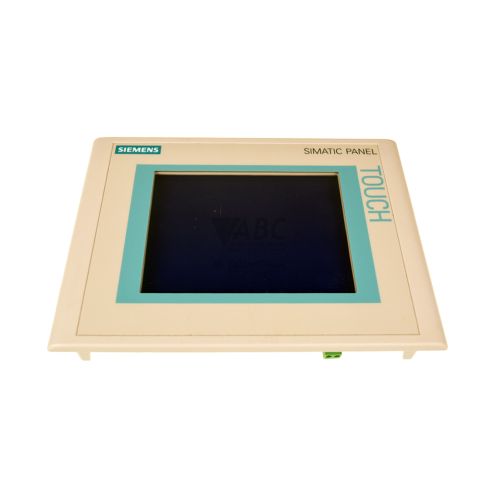

Siemens 6AV6642-0BA01-1AX1 SIMATIC TP 177B Touchpanel
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Siemens 6AV6642-0BA01-1AX1 SIMATIC TP 177B PN/DP-6 CSTN ist ein HMI-Touchpanel für die Maschinenbedienung, Prozessvisualisierung und Alarmverarbeitung in automatisierten Anlagen. Als Teil der SIMATIC HMI-Familie verfügt dieses Bedienterminal über ein 5,7-Zoll-CSTN-LCD-Farbdisplay mit einer Auflösung von 320x240 Pixeln und 256 Farben sowie einen analogen resistiven Touchscreen. Das Gerät wird mit einer Versorgungsspannung von 24 V DC bei einem zulässigen Spannungsbereich von 20,4 bis 28,8 V DC betrieben. Mit Gehäuseabmessungen von 212 mm Frontbreite, 156 mm Fronthöhe und einer Einbautiefe von 44 mm lässt sich das Panel kompakt in Steuerpulte und Schaltschrankfronten integrieren. Die Frontseite erfüllt die Schutzarten IP65, NEMA 4x und NEMA 12 für den zuverlässigen Einsatz in rauen Industrieumgebungen.
Für die Einbindung in bestehende und neue Steuerungsarchitekturen bietet das Panel vielseitige Kommunikationsschnittstellen. Eine Ethernet RJ45-Schnittstelle mit 10/100 Mbit/s unterstützt PROFINET IO, Modbus TCP und EtherNet/IP, während die serielle 9-polige Sub-D-Schnittstelle (RS422/RS485) die Anbindung an PROFIBUS DP- und MPI-Netzwerke ermöglicht. Ein USB-Typ-A-Anschluss steht für den Anschluss von Peripheriegeräten wie Druckern zur Verfügung, und ein integrierter Steckplatz für MultiMediaCards (MMC) dient der mobilen Datensicherung und Rezepturverwaltung. Die Projektierung erfolgt über WinCC flexible 2005 oder TIA Portal WinCC mit einem nutzbaren Projektspeicher von 2048 kB. Beim Austausch einer defekten Einheit ist eine Konfigurationsübertragung erforderlich, wobei ABC Industrial Parts bei der Bereitstellung von Ersatzgeräten und bei der Datenübertragung unterstützt.
Zur Überwachung des laufenden Betriebs und zur Systemdiagnose bietet das TP 177B einen integrierten Alarmmeldungspuffer auf dem Bildschirm sowie PLC-Verbindungsstatusmeldungen. Tritt eine Störung auf, lässt sich der Anlagenzustand direkt über das Display nachverfolgen oder mithilfe der Diagnosewerkzeuge SIMATIC ProSave und WinCC flexible beziehungsweise TIA Portal Systemdiagnose analysieren. Bei internen Hardwareschäden auf Platinenebene ist eine Reparatur vor Ort meist nicht praktikabel. In diesen Fällen stellt ein getestetes Austauschgerät oder eine fachgerechte Instandsetzung über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Produktion dar.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6AV6642-0BA01-1AX1 |
| Modell / Typ | Operator Panel TP177B PN/DP-6 CSTN |
| Produktfamilie | SIMATIC HMI |
| Komponententyp | HMI Touch Panel |
| Versorgungsspannung | 24 V DC |
| Spannungsbereich | 20.4 - 28.8 V DC |
| Displaydiagonale | 5.7 Zoll |
| Displaytyp | CSTN LCD |
| Displayauflösung | 320 x 240 Pixel |
| Anzahl Farben | 256 |
| Touch-Technologie | Analog resistiv |
| Nutzbarer Projektspeicher | 2048 kB |
| Ethernet-Schnittstelle | 1x RJ45 (10/100 Mbit/s) |
| Serielle Schnittstelle | 1x RS422/RS485 (9-polig Sub-D) |
| USB-Schnittstelle | 1x USB Typ A |
| Speicherkartenslot | 1x MMC-Steckplatz |
| Schutzart Frontseite | IP65 / NEMA 4x / NEMA 12 |
| Abmessungen (B x H x T) | 212 mm x 156 mm x 44 mm |
| Gewicht | 0.973 kg |
| Betriebstemperatur | 0 - 50 °C |
Programmierung und Konfiguration
Das HMI-Panel Siemens 6AV6642-0BA01-1AX1 wird mit der Engineering-Software SIMATIC WinCC flexible (ab Version 2005) oder alternativ mit TIA Portal WinCC (Comfort, Advanced oder Professional) konfiguriert. Dem Anwender stehen 2048 kB nutzbarer Projektspeicher zur Verfügung, um Prozessbilder, Rezepturen, Variablen und Meldesysteme abzuspeichern.
Zur Inbetriebnahme eines Ersatzgeräts muss die Projektierungsdatei auf das Panel geladen werden. Neben dem direkten Upload aus der jeweiligen Programmiersoftware lässt sich ein vollständiges System-Backup inklusive Projektdaten und Rezepturen ohne PC direkt über eine eingesetzte MultiMediaCard (MMC) auf das Bediengerät übertragen.
Kommunikation und Systemintegration
Das Bediengerät SIMATIC TP 177B bietet flexible Integrationsmöglichkeiten in gemischte und reine Siemens-Netzwerkumgebungen. Über den integrierten 10/100 Mbit/s RJ45-Ethernet-Anschluss unterstützt das Panel PROFINET IO, TCP/IP, Modbus TCP sowie EtherNet/IP und ermöglicht den Datenaustausch mit SIMATIC S7-300, S7-400, S7-1200 sowie Steuerungen anderer Hersteller.
Über den seriellen 9-poligen Sub-D-Anschluss (RS422/RS485) verbindet sich das Panel direkt mit MPI- und PROFIBUS DP-Netzwerken oder Modbus RTU-Teilnehmern. Die USB Typ-A-Schnittstelle erlaubt den Anschluss von Protokolldruckern oder externen Peripheriegeräten zur Erfassung von Prozessdaten.
Diagnose und Statusanzeige
Zur Überwachung des Anlagenstatus verfügt das Bediengerät über ein integriertes Meldesystem mit Quittierungsfunktionen und einem Alarmmeldungspuffer auf dem Bildschirm. Unterbrechungen in der Steuerungskommunikation werden direkt auf dem Display durch automatisierte Statusmeldungen angezeigt.
Erweiterte Diagnosefunktionen können über die Wartungssoftware SIMATIC ProSave oder die Systemdiagnose von WinCC flexible und TIA Portal aufgerufen werden. Dadurch lassen sich Verbindungszustände, Netzwerkeinstellungen und Systemmeldungen zielgerichtet analysieren.
Austausch und Ersatzteile
Beim 1:1-Austausch einer bestehenden Baugruppe 6AV6642-0BA01-1AX1 müssen die Hardware-Teilenummer, die Schnittstellenparameter (IP-Adresse, PROFIBUS/MPI-Adresse) und der Projektstand exakt übereinstimmen. Ein unkonfiguriertes Ersatzteil kann den Betrieb ohne vorherige Einspielung des Projekts nicht aufnehmen.
Mit einer vorbereiteten MMC-Speicherkarte lässt sich das Betriebsprojekt sowie die Firmware rasch auf ein neues Austauschgerät übertragen, was die Ausfallzeiten bei einem Hardwaredefekt auf ein Minimum reduziert.
Haeufig gestellte Fragen
Welche Software wird für die Projektierung des Siemens 6AV6642-0BA01-1AX1 benötigt?
Das Panel kann mit SIMATIC WinCC flexible 2005 oder höher sowie mit TIA Portal WinCC (Comfort, Advanced, Professional) projektiert werden.
Über welche Schnittstellen verfügt das TP 177B PN/DP-6 CSTN?
Das Panel besitzt eine RJ45-Ethernet-Schnittstelle (PROFINET IO, Modbus TCP, EtherNet/IP), eine serielle 9-polige Sub-D-Schnittstelle (RS422/RS485 für PROFIBUS DP und MPI), einen USB-Typ-A-Anschluss und einen Steckplatz für MMC-Speicherkarten.
Wie wird ein Projekt auf ein neues Ersatzgerät übertragen?
Das Projekt kann direkt aus WinCC flexible oder TIA Portal geladen werden, alternativ über die Software SIMATIC ProSave oder ohne PC über eine MMC-Speicherkarte.
Welche Schutzart bietet das HMI-Panel?
Die Frontseite des Panels erfüllt die Schutzarten IP65 sowie NEMA 4x und NEMA 12 und bietet Schutz vor Staub und Spritzwasser.
Welche Displayspezifikationen hat das Modell 6AV6642-0BA01-1AX1?
Es ist mit einem 5,7-Zoll-CSTN-LCD-Farbdisplay mit einer Auflösung von 320x240 Pixeln, 256 Farben und einem analogen resistiven Touchscreen ausgestattet.
