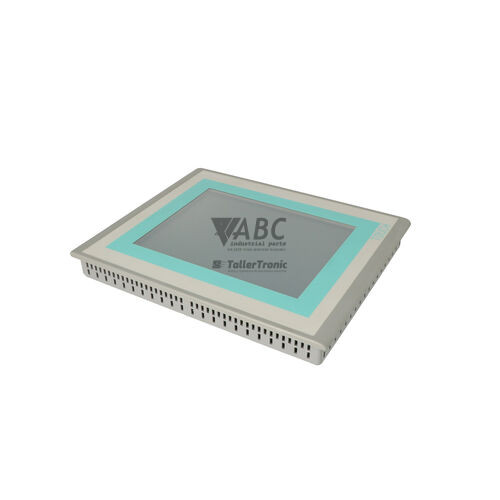

Siemens 6AV6643-0BA01-1AX0 SIMATIC OP 277 6" Bediengerät
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Siemens 6AV6643-0BA01-1AX0 ist ein Bediengerät der Serie SIMATIC OP 277 6" aus der SIMATIC-Produktfamilie, das als Human-Machine Interface (HMI) für die Maschinenvisualisierung, lokale Bedienerführung, Rezepturverwaltung und Alarmerfassung eingesetzt wird. Ausgestattet mit einem 5,7-Zoll-TFT-Farbdisplay, das bei einer Auflösung von 320 x 240 Pixeln bis zu 256 Farben darstellt, bietet die Einheit eine klare optische Prozessdarstellung. Die Dateneingabe erfolgt über 24 taktile Folien-Funktionstasten sowie eine bildschirmbasierte alphanumerische Tastatur. Das Panel wird mit einer Versorgungsspannung von 24 V DC betrieben, weist eine Stromaufnahme von 240 mA auf und verfügt über eine robuste Frontseite in Schutzart IP65 für den Einsatz in rauen Industrieumgebungen.
Für die Einbindung in Automatisierungsnetzwerke verfügt das Gerät über eine 9-polige Sub-D-RS-485-Schnittstelle zur Kommunikation über MPI und PROFIBUS DP sowie über einen Industrial-Ethernet-Anschluss (RJ45) für PROFINET. Zusätzlich stehen ein USB-Typ-A-Host-Port und die Unterstützung für SIMATIC Multimedia Cards (MMC) zur Verfügung. Die Projektierung erfolgt mit der Software WinCC flexible 2005 Standard SP1 oder höher. Wer ein Ersatzgerät in Betrieb nehmen möchte, muss das passende Visualisierungsprojekt auf den integrierten 4 MB nichtflüchtigen Flash-Speicher übertragen, da ein reiner Komponententausch ohne Konfigurationsübertrag kein betriebsbereites System ergibt. ABC Industrial Parts unterstützt bei der Beschaffung passender Ersatzgeräte und der Vorbereitung von Austauschkomponenten für eine zügige Wiederinbetriebnahme.
Zur Fehlerdiagnose und Zustandsüberwachung nutzt das Gerät die WinCC flexible Systemdiagnose, einen internen Systemmeldungsspeicher sowie Statusanzeigen auf dem Bildschirm. Bei Funktionsstörungen sollten zunächst die 24-V-DC-Spannungsversorgung, die ordnungsgemäße Verkabelung der Feldbus- und Ethernet-Leitungen sowie die Busadressen überprüft werden. Liegt ein interner Hardware- oder Platinendefekt vor, ist eine Reparatur vor Ort im Schaltschrank nicht möglich. In solchen Fällen ist der Austausch gegen eine geprüfte Ersatzeinheit oder eine professionelle Instandsetzung über ABC Industrial Parts der effektivste Weg zur Vermeidung längerer Anlagenstillstände.
Technische Daten
| Hersteller | Siemens |
| Sachnummer | 6AV6643-0BA01-1AX0 |
| Modell/Typ | Operator Panel OP 277 6" |
| Komponententyp | HMI Panel |
| Produktfamilie | SIMATIC |
| Displaydiagonale | 5,7 Zoll |
| Bildschirmauflösung | 320 x 240 Pixel |
| Displaytyp | TFT, 256 Farben |
| Projektierungsspeicher | 4 MB Flash |
| Funktionstasten | 24 |
| Versorgungsspannung | 24 V DC |
| Stromaufnahme | 240 mA |
| Lebensdauer Hintergrundbeleuchtung (MTBF) | 60000 h |
| Schutzart | IP65 (Frontseite) |
| Schnittstellen | RS-485 (Sub-D 9-polig), Industrial Ethernet (RJ45), USB Typ A |
| Kommunikationsprotokolle | MPI, PROFIBUS DP, PROFINET |
| Gewicht | 1,25 kg |
Programmierung und Konfiguration
Das HMI-Bediengerät Siemens 6AV6643-0BA01-1AX0 wird über die Engineering-Software WinCC flexible ab der Version 2005 Standard SP1 projektierte. Das Panel ist mit einem 4 MB großen, nichtflüchtigen Flash-Konfigurationsspeicher ausgestattet, der Visualisierungsbilder, Rezepturen, Alarmlinien und Systemkonfigurationen dauerhaft aufbewahrt, ohne dass eine Pufferbatterie erforderlich ist.
Die Projektübertragung vom Programmiergerät auf das Panel erfolgt direkt über die Schnittstellen Industrial Ethernet, MPI oder PROFIBUS DP. Alternativ kann ein Projekt-Backup offline über eine SIMATIC Multimedia Card (MMC) eingespielt werden. Dies vereinfacht die Inbetriebnahme von Ersatzgeräten in der Fertigungslinie erheblich.
Kommunikation und Systemintegration
Das Bediengerät bietet flexible Anschlussmöglichkeiten für die Einbindung in Steuerungsarchitekturen mit SIMATIC S7-300 und S7-400 PLCs. Eine 9-polige Sub-D-Buchse stellt die RS-485-Schnittstelle bereit, die sowohl das MPI-Protokoll als auch PROFIBUS DP unterstützt.
Für moderne Ethernet-Netzwerke steht eine RJ45-Schnittstelle für Industrial Ethernet (10/100 Mbit/s) bereit, über die die PROFINET-Kommunikation abgewickelt wird. Ergänzt wird die Ausstattung durch eine USB-Typ-A-Schnittstelle zum Anschluss externer Peripheriegeräte.
Diagnose und Statusanzeige
Die Diagnose des Systemzustands beim Siemens 6AV6643-0BA01-1AX0 erfolgt vorrangig bildschirmbasiert. Der integrierte Systemmeldungsspeicher protokolliert Prozessalarme, Kommunikationsabbrüche und Systemereignisse mit Zeitstempel.
Über die Systemdiagnose von WinCC flexible werden detaillierte Statusmeldungen direkt auf dem 5,7-Zoll-TFT-Bildschirm ausgegeben. Dadurch lassen sich Verbindungsfehler zu den angeschlossenen Steuerungen rasch lokalisieren.
Austausch und Ersatzteile
Beim Ersetzen eines defekten Panels gegen eine Baugruppe der Sachnummer 6AV6643-0BA01-1AX0 ist darauf zu achten, dass die Projektierungsdaten aus dem Bestandssystem gesichert werden. Vor dem Ausbau sollten Rezepturwerte und Anlageneinstellungen auf eine SIMATIC Multimedia Card (MMC) übertragen oder per WinCC flexible ausgelesen werden.
Beim mechanischen Einbau in die Schaltschranktür ist auf den ordnungsgemäßen Sitz der Umrandungsdichtung zu achten, um den IP65-Schutz gegen Staub und Feuchtigkeit aufrechtzuerhalten. Nach Anlegen der 24-V-DC-Versorgungsspannung und Wiederherstellung der Netzwerkverbindung wird das Projekt auf das Neugerät übertragen.
Haeufig gestellte Fragen
Welche Software wird zur Projektierung des Siemens 6AV6643-0BA01-1AX0 benötigt?
Das Bediengerät SIMATIC OP 277 wird mit der Engineering-Software WinCC flexible ab der Version 2005 Standard SP1 projektierte.
Benötigt das OP 277 eine Pufferbatterie für den Speicherschutz?
Nein, das Gerät verfügt über einen 4 MB großen, nichtflüchtigen Flash-Speicher, der Projektdaten und Rezepturen ohne Batterie dauerhaft sichert.
Welche Kommunikationsschnittstellen sind im Gerät integriert?
Das Panel besitzt eine RS-485-Schnittstelle (Sub-D 9-polig) für MPI und PROFIBUS DP, einen Industrial-Ethernet-Port (RJ45) für PROFINET sowie eine USB-Typ-A-Schnittstelle.
Wie kann ein HMI-Projekt auf das Ersatzgerät übertragen werden?
Das Projekt kann online über Industrial Ethernet (PROFINET) oder RS-485 (MPI/PROFIBUS DP) sowie offline über eine SIMATIC Multimedia Card (MMC) geladen werden.
Mit welchen Steuerungen ist das Bediengerät kompatibel?
Das OP 277 ist für den Betrieb mit SIMATIC S7-300 und S7-400 Steuerungsarchitekturen ausgelegt.
