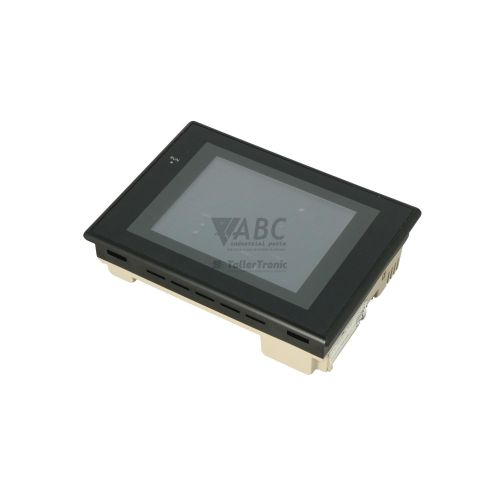

Omron NS5-MQ11-V2 NS Series HMI Terminal – Interaktives Display
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Omron NS5-MQ11-V2 ist ein interaktives HMI-Bedienterminal aus der Omron NS-Serie, das für die Prozessvisualisierung und Maschinensteuerung in industriellen Anlagen entwickelt wurde. Ausgestattet mit einem 5,7-Zoll Monochrom-STN-LCD-Bildschirm bietet das Gerät eine QVGA-Auflösung von 320 x 240 Pixeln sowie 16 Graustufen für eine klare Darstellung von Betriebsdaten und Alarmen. Das Bedienterminal besitzt ein elfenbeinfarbenes Gehäuse und wird mit einer Nennspannung von 24 V DC betrieben bei einem zulässigen Spannungsbereich von 20,4 bis 27,6 V DC und einer maximalen Leistungsaufnahme von 15 W. Mit einer Lebensdauer der Hintergrundbeleuchtung von bis zu 50.000 Stunden eignet sich das Display für den kontinuierlichen Einsatz in der Automobilfertigung, der Verpackungstechnik und dem Spezialmaschinenbau.
Für die Einbindung in Steuerungsumgebungen verfügt das NS5-MQ11-V2 über vielfältige Schnittstellen, darunter einen 10/100 Mbit/s RJ45-Ethernet-Anschluss für FINS-Kommunikation, zwei serielle RS-232C-Schnittstellen (D-Sub 9-polig) für Host Link, NT Link oder Modbus RTU sowie einen USB 1.1 Typ-B Slave-Anschluss. Das Terminal ist mit SPS-Systemen der Omron-Reihen CS1, CJ1, CP1 und C200HX/HG/HE kompatibel. Bei der Inbetriebnahme eines Ersatzgeräts muss das entsprechende Bildschirmprojekt aus der Software CX-Designer über Ethernet, USB oder ein FAT/FAT16-formatiertes CompactFlash-Speichermedium auf den internen 60 MB Flash-Speicher übertragen werden. Zudem müssen Kommunikationsparameter wie Knotenadresse und Baudrate exakt mit der Steuerung abgestimmt werden. ABC Industrial Parts unterstützt Sie bei der Bereitstellung von Ersatzgeräten und dem Transfer bestehender Projektdateien.
Zur Diagnose des Betriebszustands verfügt das Frontpanel über LED-Anzeigen für POWER und RUN, die eine ordnungsgemäße Spannungsversorgung sowie den normalen Systembetrieb signalisieren. Über das integrierte Systemmenü stehen Selbstdiagnose-Funktionen für Touchpanel, Display, Speicher und Kommunikationskanäle zur Verfügung. Auftretende Störungen wie Kommunikationsunterbrechungen, fehlerhafte Projektdateien oder Speicherkartenfehler werden direkt auf dem Bildschirm gemeldet. Sollte trotz einwandfreier Verkabelung und Spannungsversorgung ein interner Hardwarefehler oder ein Systemfehler vorliegen, sind Platinenreparaturen vor Ort nicht möglich; in diesem Fall bietet ein getestetes Austauschgerät oder eine professionelle Reparatur über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit.
Technische Daten
| Hersteller | Omron |
| Teilenummer | NS5-MQ11-V2 |
| Modell/Typ | Interactive Display |
| Komponententyp | HMI Terminal |
| Produktfamilie | NS Series |
| Versorgungsspannung | 24 V DC |
| Spannungsbereich | 20.4 - 27.6 V DC |
| Leistungsaufnahme | 15 W |
| Displaygröße | 5.7 in |
| Displayauflösung | 320 x 240 pixels |
| Displaytyp | Monochrome STN LCD (16 Gray Scales) |
| Gehäusefarbe | Ivory |
| Interner Projektspeicher | 60 MB |
| Ethernet-Schnittstelle | 1 x RJ45 (10/100 Mbps) |
| Serielle Schnittstellen | 2 x RS-232C (D-Sub 9-pin female) |
| USB-Schnittstelle | 1 x USB 1.1 Type-B Slave |
| Erweiterungssteckplatz | 1 x CompactFlash Type I/II Slot |
| Unterstützte Protokolle | FINS, Host Link, NT Link, Modbus RTU |
| Lebensdauer der Hintergrundbeleuchtung | 50000 hours |
Programmierung und Konfiguration
Die Projektierung und Konfiguration des Omron NS5-MQ11-V2 erfolgt über die Software CX-Designer, die Teil der umfassenden CX-One Automationssuite von Omron ist. Mit einem internen Flash-Speicher von 60 MB bietet das System der Version V2 ausreichend Kapazität für aufwendige Bildschirmgrafiken, Alarmspeicher und erweiterte Systemfunktionen. Ein wesentliches Merkmal der V2-Plattform ist die integrierte Ladder-Monitor-Funktion, die es Instandhaltern ermöglicht, den Kontaktplan verbundener Omron-Steuerungen direkt auf dem HMI-Bildschirm zu überwachen und Diagnoseabläufe ohne separaten Programmier-PC durchzuführen.
Der Projekttransfer auf das Bedienterminal kann direkt über die integrierte USB 1.1 Typ-B Schnittstelle, über die Ethernet-Verbindung oder offline mittels einer industrial-tauglichen CompactFlash-Speicherkarte erfolgen. Die CompactFlash-Karte muss im Dateisystem FAT oder FAT16 formatiert sein, um vom Terminal korrekt erkannt zu werden. Neben der Übertragung kompletter Projektdateien lässt sich das Speichermedium auch für Datenlogging, Rezepturverwaltung sowie für Firmware-Updates und schnelle Systembackups beim Gerätetausch nutzen.
Kommunikation und Systemintegration
Das HMI-Terminal NS5-MQ11-V2 zeichnet sich durch eine flexible Netzanbindung in Omron- und Fremdsteuerungsumgebungen aus. Die integrierte 10/100 Mbit/s Ethernet-Schnittstelle (RJ45) unterstützt das Omron FINS-Protokoll, was eine schnelle Datenverbindung und effiziente Netzwerk-Kommunikation mit Speicherprogrammierbaren Steuerungen der Serien CS1, CJ1 und CP1 ermöglicht. Über FINS lassen sich variable Datenpunkte und Systemzustände in Echtzeit zwischen SPS und Bedienterminal austauschen.
Ergänzend stehen zwei RS-232C-Schnittstellen als D-Sub 9-polige Buchsen zur Verfügung. Diese unterstützen die Protokolle Host Link, NT Link sowie Modbus RTU und erlauben den zeitgleichen Anschluss von Steuerungen, Barcodescannern oder seriellen Druckern. Die Kombination aus Ethernet-, Seriell- und USB-Anschlüssen macht das NS5-MQ11-V2 zu einer vielseitigen Kommunikationsschnittstelle auf Feldebene.
Diagnose und Statusanzeige
Das Omron NS5-MQ11-V2 bietet umfangreiche Diagnosemöglichkeiten zur Überwachung des Systemzustands und der Netzwerkverbindungen. Status-LEDs auf dem Gehäuse geben sofortigen Aufschluss über die 24 V DC Spannungsversorgung und den Ausführungsstatus des HMI-Betriebssystems. Über das integrierte Systemmenü des Terminals können Instandhalter eigenständige Testroutinen für Touchpanel, Displaysegmentierung, Flash-Speicher und serielle bzw. Ethernet-Kommunikationskanäle aufrufen.
Zusätzlich unterstützt das Terminal die Online-Diagnose über CX-Designer, mit der Kommunikationsparameter geprüft und Verbindungsprobleme zur Steuerung detailliert analysiert werden können. System- und Verbindungsfehler werden mit klaren Statusmeldungen auf dem Display angezeigt, um Fehlerquellen in der Verkabelung oder der Parameterkonfiguration rasch zu lokalisieren.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| POWER | Grün - Dauerhaft Grün / Aus | Grün zeigt eine normale 24 V DC Spannungsversorgung an; Aus deutet auf fehlende Versorgungsspannung oder internen Netzteilfehler hin. |
| RUN | Grün - Dauerhaft Grün / Aus | Grün signalisiert den ordnungsgemäßen Lauf des HMI-Betriebssystems; Aus weist auf Hardwarefehler, Systemstopp oder fehlende Spannung hin. |
Austausch und Ersatzteile
Bei der Ersetzung eines defekten Omron NS5-MQ11-V2 Terminals muss beachtet werden, dass Austauschgeräte nicht direkt als Plug-and-Play eingesetzt werden können. Da Bildschirmprojekte und Kommunikationsparameter im internen 60 MB Flash-Speicher hinterlegt sind, muss vor Inbetriebnahme des Ersatzgeräts das passende CX-Designer-Projekt übertragen werden. Bei Verwendung einer CompactFlash-Karte kann der Projekttransfer ohne zusätzlichen PC direkt vor Ort durchgeführt werden, sofern das Speichermedium im FAT- oder FAT16-Format strukturiert ist.
Neben den Projektdaten müssen die physikalischen und logischen Kommunikationseinstellungen der seriellen RS-232C-Schnittstellen und des Ethernet-Ports exakt mit den Spezifikationen der angeschlossenen Steuerung (wie CS1, CJ1, CP1 oder C200HX/HG/HE) übereinstimmen. Auch die System-Firmware-Version (V2) sollte auf dem Ersatzgerät mit der Version des Originalprojekts übereinstimmen, um Darstellungsfehler oder Funktionsausfälle zu vermeiden.
Das NS5-MQ11-V2 wurde von Omron offiziell im März 2022 abgekündigt. Für bestehende Produktionsanlagen stellt der Bezug von geprüften Ersatzgeräten oder die Instandsetzung defekter Einheiten die wirtschaftlichste Lösung dar, um Stillstandszeiten zu minimieren, ohne dass zeitaufwendige Umprojektierungen auf Nachfolgemodelle erforderlich sind.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| Connecting... | Host-Kommunikations-Zeitüberschreitung / Verbindungsfehler | Das HMI-Terminal kann keine Kommunikation mit der angeschlossenen SPS oder dem Host-Controller aufbauen. | Getrenntes oder beschädigtes Kommunikationskabel, falsche Baudraten- oder Knotenadresseinstellungen, oder die Ziel-SPS ist ausgeschaltet. | Physische Kabel und Steckverbindungen an den seriellen Ports bzw. Ethernet-Ports prüfen. Kommunikationsparameter (Knotennummer, Baudrate, Protokoll) auf Übereinstimmung mit der SPS-Konfiguration überprüfen. |
| Screen Data Error | Beschädigte oder nicht passende Bildschirm-Projektdaten | Die Bildschirmprojektdaten im Flash-Speicher fehlen, sind unvollständig, beschädigt oder für eine inkompatible Systemversion kompiliert. | Unterbrochener Projekt-Download, beschädigter Flash-Speicher oder abweichende Firmware-Version. | Gültige Projektdatei über CX-Designer via USB, Ethernet oder Speicherkarte erneut herunterladen. Bleibt der Speicher unbeschreibbar, liegt ein interner Hardware-Speicherfehler vor, der eine Reparatur oder den Austausch des Geräts erfordert. |
| Memory Card Error | CompactFlash-Zugriffsfehler | Das Terminal kann die eingelegte CompactFlash-Karte nicht lesen oder beschreiben. | Unformatierte CF-Karte, nicht unterstütztes Dateisystem (z. B. NTFS), Karte nicht korrekt eingesetzt oder defekte Karte. | CF-Karte fest neu einsetzen. Sicherstellen, dass die Karte im Dateisystem FAT/FAT16 formatiert ist. Mit einer funktionierenden Industrie-CF-Karte testen. |
| System Error | Interner System- / Hardwarefehler | Eine interne Software-Loop-Exception oder ein Hardwarefehler auf der Hauptplatine ist aufgetreten. | Komponentenfehler auf der Hauptplatine, beschädigte System-Firmware oder Speicherfehler. | 24 V DC Versorgungsspannung aus- und wieder einschalten. Systemprogramm-Dateien von der Speicherkarte neu aufspielen. Beseitigt dies den Fehler nicht, erfordert der interne Hardwarefehler eine Reparatur oder einen Austausch des Terminals. |
Haeufig gestellte Fragen
Welche Software wird zur Programmierung des Omron NS5-MQ11-V2 benötigt?
Das Terminal wird mit der Software CX-Designer programmiert, die Teil der Omron CX-One Automationssuite ist.
Kann ein Ersatzgerät ohne Konfiguration direkt in die Anlage eingebaut werden?
Nein, das NS5-MQ11-V2 muss vor der Wiederinbetriebnahme mit dem passenden Bildschirmprojekt geladen und bezüglich der Kommunikationsparameter (wie IP-Adresse, Knoten-ID und Baudrate) an die vorhandene SPS angepasst werden.
Welche Speicherkarten werden vom NS5-MQ11-V2 unterstützt?
Das Gerät verfügt über einen Typ I/II CompactFlash-Steckplatz und unterstützt industrielle CompactFlash-Karten, die im Dateisystem FAT oder FAT16 formatiert sind.
Was bedeutet die Fehlermeldung "Connecting..." auf dem Display?
Diese Meldung zeigt eine Zeitüberschreitung der Host-Kommunikation an. Mögliche Ursachen sind beschädigte oder getrennte Kabel, fehlerhafte Protokoll- und Knoteneinstellungen oder eine ausgeschaltete Steuerung.
Welche Kommunikationsprotokolle unterstützt das NS5-MQ11-V2?
Das Bedienterminal unterstützt Omron FINS über Ethernet sowie Host Link, NT Link und Modbus RTU über die zwei seriellen RS-232C-Schnittstellen.
Welche Versorgungsspannung benötigt das NS5-MQ11-V2 Terminal?
Das Terminal wird mit 24 V DC betrieben, wobei der zulässige Spannungsbereich zwischen 20,4 und 27,6 V DC liegt und die Leistungsaufnahme maximal 15 W beträgt.
