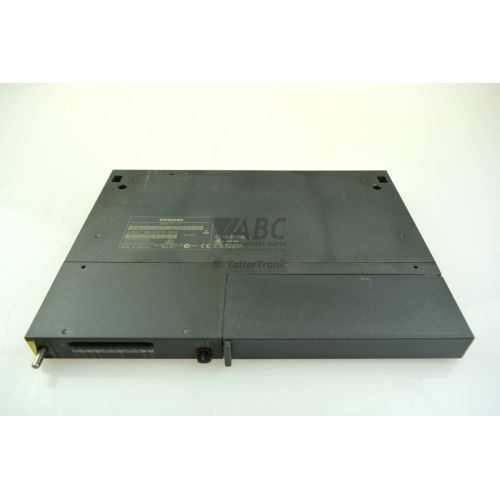

Siemens 6ES7416-2XK02-0AB0 SIMATIC S7-400 CPU 416-2 Zentralbaugruppe
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Die Siemens 6ES7416-2XK02-0AB0 ist eine leistungsfähige SPS-Zentralbaugruppe der SIMATIC S7-400-Reihe, die für anspruchsvolle Steuerungs- und Regelungsaufgaben in der Industrie- und Prozessautomatisierung ausgelegt ist. Als Modell CPU 416-2 bietet diese Einheit hohe Verarbeitungsgeschwindigkeiten von 0,08 µs für Bit-, Wort- und Festpunktoperationen sowie 0,24 µs für Gleitpunktoperationen. Die Baugruppe verfügt über einen integrierten Arbeitsspeicher von 1,6 MB, der zu gleichen Teilen in 800 KB für Programmcode und 800 KB für Anwenderdaten unterteilt ist, ergänzt durch einen integrierten RAM-Ladespeicher von 512 KB.
Für den Netzwerkanschluss und die Kommunikation ist die CPU 416-2 mit zwei integrierten RS-485-Schnittstellen ausgestattet. Die erste Schnittstelle ist als kombinierte MPI/PROFIBUS DP-Schnittstelle ausgeführt, während die zweite als dedizierter PROFIBUS DP-Anschluss dient, beide mit Übertragungsraten von bis zu 12 Mbit/s. Die Inbetriebnahme einer Ersatz-CPU erfordert das Laden der Systemkonfiguration und des Anwenderprogramms über die Engineering-Software STEP 7 ab Version V5.0. Der Ladespeicher lässt sich bei Bedarf über optionale RAM- oder Flash-EPROM-Speicherkarten auf bis zu 64 MB erweitern. ABC Industrial Parts unterstützt Instandhalter bei der Bereitstellung geprüfter Ersatzbaugruppen sowie beim Auslesen und Übertragen von Speicherinhalten.
Zur schnellen Fehlerdiagnose im laufenden Betrieb stehen an der Frontseite mehrere Status-LEDs zur Verfügung, darunter INTF für interne Fehler, EXTF für externe Störungen sowie BUS1F und BUS2F für Busfehler an den jeweiligen Schnittstellen. Darüber hinaus fängt die Steuerung System- und Programmfehler über integrierte Organisationsbausteine (OB80 bis OB122) ab, deren Details im STEP 7-Diagnosepuffer ausgelesen werden können. Liegt die Ursache nicht an der externen Verkabelung oder der Peripherie, sondern an einem internen Baugruppendefekt, bietet ABC Industrial Parts mit geprüften Tauschgeräten und Reparaturleistungen eine schnelle Lösung zur Minimierung von Anlagenstillständen.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6ES7416-2XK02-0AB0 |
| Modell/Typ | CPU 416-2 |
| Produktfamilie | SIMATIC S7-400 |
| Komponententyp | SPS-Zentralbaugruppe (PLC CPU) |
| Arbeitsspeicher (Gesamt) | 1.6 MB |
| Arbeitsspeicher (Code) | 800 kB |
| Arbeitsspeicher (Daten) | 800 kB |
| Integrierter Ladespeicher | 512 kB |
| Bearbeitungszeit Bitoperation | 0.08 µs |
| Bearbeitungszeit Wortoperation | 0.08 µs |
| Bearbeitungszeit Festpunktarithmetik | 0.08 µs |
| Bearbeitungszeit Gleitpunktarithmetik | 0.24 µs |
| Stromaufnahme Rückwandbus (5V DC) | 1.2 A |
| Verlustleistung | 4.5 W |
| Schnittstelle 1 (MPI / PROFIBUS DP) | 12 Mbit/s |
| Schnittstelle 2 (PROFIBUS DP) | 12 Mbit/s |
Programmierung und Konfiguration
Die Projektierung und Programmierung der Siemens CPU 416-2 erfolgt über die Engineering-Software STEP 7 ab Version V5.0. Im Hardwaresoftware-Editor von STEP 7 werden die Systemparameter, E/A-Adressbereiche und Netzwerkeinstellungen konfiguriert und anschließend in den Ladespeicher der CPU übertragen.
Der integrierte Arbeitsspeicher von 1,6 MB teilt sich exakt in 800 KB für den Programmcode und 800 KB für die Datenhaltung auf. Zusätzlich zum internen Ladespeicher von 512 KB RAM kann das System mit externen SIMATIC S7-400 Speicherkarten (RAM oder Flash EPROM) mit einer Kapazität von bis zu 64 MB erweitert werden, um umfangreiche Anwenderprogramme netzausfallsicher zu speichern.
Kommunikation und Systemintegration
Die Zentralbaugruppe 6ES7416-2XK02-0AB0 besitzt zwei integrierte RS-485-Schnittstellen für die Einbindung in industrielle Kommunikationsnetze. Schnittstelle 1 lässt sich wahlweise als MPI- (Multi-Point Interface) oder als PROFIBUS DP-Schnittstelle betreiben und unterstützt Datenraten von bis zu 12 Mbit/s für die Anbindung von Programmiergeräten, HMIs und weiteren S7-Steuerungen.
Schnittstelle 2 fungiert als dedizierte PROFIBUS DP-Master/Slave-Schnittstelle mit Übertragungsraten von ebenfalls bis zu 12 Mbit/s. Über diese Schnittstelle werden dezentrale Peripheriegeräte und Antriebe direkt in die Steuerungsarchitektur integriert, was eine flexible Verteilung der E/A-Signale ohne zusätzliche Kommunikationsprozessoren ermöglicht.
Diagnose und Statusanzeige
An der Frontseite der CPU 416-2 informieren mehrere Leuchtdioden sofort über den aktuellen Betriebs- und Fehlerzustand der Baugruppe. Neben den Betriebsanzeigen RUN und STOP signalisieren separate Sammelfehler-LEDs (INTF und EXTF) sowie Busfehler-LEDs (BUS1F und BUS2F) das Vorliegen interner, externer oder netzwerkspezifischer Störungen.
Für eine detaillierte Systemdiagnose nutzt die CPU die STEP 7-Diagnosepufferfunktion sowie integrierte Organisationsbausteine (OB80 bis OB122). Tritt ein Systemereignis wie ein Peripherieausfall oder ein Programmierfehler auf, rufen die Steuerungsroutinen den entsprechenden OB auf, um auf den Fehler zu reagieren und Diagnoseeinträge zu schreiben.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| INTF | Red - Solid | Interner Fehler. Indiziert internen Systemfehler, Programmierfehler oder Hardwaredefekt. |
| EXTF | Red - Solid | Externer Fehler. Indiziert Peripherie-, E/A-Modul- oder Verdrahtungsfehler außerhalb der CPU. |
| BUS1F | Red - Solid | Busfehler Schnittstelle 1. Indiziert Übertragungsfehler oder fehlende Station an MPI/DP-Schnittstelle 1. |
| BUS2F | Red - Solid | Busfehler Schnittstelle 2. Indiziert Übertragungsfehler oder fehlende Station an PROFIBUS DP-Schnittstelle 2. |
| RUN | Green - Solid | CPU befindet sich im RUN-Modus und führt das Anwenderprogramm aus. |
| STOP | Yellow - Solid | CPU befindet sich im STOP-Modus. |
| CRST | Yellow - Solid | Kaltstart der CPU wird ausgeführt oder wurde angefordert. |
| FRCE | Yellow - Solid | Forcen von Werten, Eingängen oder Ausgängen ist in der CPU aktiv. |
Austausch und Ersatzteile
Beim Austausch einer bestehenden Baugruppe gegen eine 6ES7416-2XK02-0AB0 muss sichergestellt werden, dass das Anwenderprogramm und die Systemkonfiguration vollständig auf das neue Modul übertragen werden. Liegt das Programm auf einer Speicherkarte vor, kann diese direkt in die Ersatz-CPU umgesteckt werden; andernfalls ist ein Download über STEP 7 erforderlich.
Als Nachfolgemodell für diese Baugruppe existiert die Ausführung 6ES7416-2XP07-0AB0. Vor einem Wechsel auf den Nachfolger muss in STEP 7 die Kompatibilität der Hardware-Konfiguration und der verwendeten Firmware-Stände überprüft werden.
Vor dem Trennen der Baugruppe vom Rückwandbus ist die Stromversorgung des Baugruppenträgers abzuschalten. Nach dem Einsetzen des Ersatzgeräts und dem Einschalten der Versorgungsspannung sollte der Status der LED-Anzeigen sowie der STEP 7-Diagnosepuffer kontrolliert werden, um den fehlerfreien Anlauf der CPU im RUN-Modus zu bestätigen.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OB80 | Time Error | Zykluszeit überschritten oder Uhrzeitfehler. | Programmierter Zykluszeitwert überschritten oder Aufrufintervallüberlauf. | Zyklusüberwachungszeit in der Hardware-Konfiguration prüfen oder Code-Ausführungszeit optimieren. |
| OB82 | Diagnostic Interrupt | Diagnosefähiges Modul hat einen Fehler gemeldet. | Drahtbruch, Kurzschluss, Kanalfehler oder fehlende Versorgungsspannung am Signalmodul. | Detaillierten Diagnosestatus des Moduls über STEP 7 auslesen. |
| OB83 | Insert/Remove Module Interrupt | Signal- oder Funktionsbaugruppe im Betrieb gezogen oder gesteckt. | Baugruppe aus dem Baugruppenträger gezogen, lose Verbindung oder Rückwandbusfehler. | Baugruppe fest in den Baugruppenträger einsetzen und Verriegelung prüfen. |
| OB85 | Priority Class Execution Error | Bausteinaufruffehler oder fehlender OB. | Aufgerufener OB bei Ereignis nicht im Speicher vorhanden oder fehlerhafter Bausteintransfer. | Benötigten OB in den Ladespeicher der CPU übertragen. |
| OB86 | Rack Failure / DP Station Failure | Ausfall eines Erweiterungsbaugruppenträgers oder eines PROFIBUS DP-Slaves. | PROFIBUS-Kabelunterbrechung, Spannungsausfall am Slave oder fehlerhafter Busabschluss. | Buskabel, Steckverbinder, Abschlusswiderstände und Slave-Stromversorgung überprüfen. |
| OB87 | Communication Error | Fehler bei der Ausführung von Kommunikationsfunktionen. | Ungültiges Telegrammframe, Pufferüberlauf oder unterbrochene Kommunikationsverbindung. | Aktive Netzwerkverbindungen und Kommunikationseinstellungen prüfen. |
| OB121 | Programming Error | Fehler bei der Ausführung des Anwenderprogramms. | Aufruf eines nicht vorhandenen Bausteins, Sprungfehler oder Parameterübertragungsfehler. | Diagnosepuffer in STEP 7 auslesen, um Fehleradresse zu lokalisieren und Programmcode zu korrigieren. |
| OB122 | I/O Access Error | Fehler beim direkten Peripheriezugriff. | Zugriff auf nicht vorhandene Baugruppe oder Adressbereich einer fehlenden Karte zugewiesen. | Moduladressen der Hardware-Konfiguration mit den Programmadressen abgleichen. |
Haeufig gestellte Fragen
Welche Programmiersoftware wird für die Siemens CPU 416-2 (6ES7416-2XK02-0AB0) benötigt?
Für die Projektierung und Programmierung der Baugruppe wird die Engineering-Software STEP 7 ab Version V5.0 benötigt.
Wie groß ist der integrierte Arbeitsspeicher der 6ES7416-2XK02-0AB0?
Die CPU verfügt über 1,6 MB Arbeitsspeicher, aufgeteilt in jeweils 800 KB für Programmcode und 800 KB für Anwenderdaten.
Welche Speicherkarten können zur Speichererweiterung eingesetzt werden?
Es können SIMATIC S7-400 RAM- oder Flash-EPROM-Speicherkarten mit einer Kapazität von bis zu 64 MB verwendet werden.
Welche Bedeutung hat das Aufleuchten der LED INTF an der Frontseite?
Die LED INTF (Internal Error) zeigt einen internen Fehler an, wie etwa einen Systemfehler, einen Programmierfehler oder einen Hardwaredefekt an der CPU.
Welches Modul ist das Nachfolgemodell der 6ES7416-2XK02-0AB0?
Das offizielle Nachfolgemodell für diese Zentralbaugruppe ist die Siemens-Teilenummer 6ES7416-2XP07-0AB0.
