Siemens 6ES7321-1BH02-0AA0 SIMATIC S7-300 Digitaleingabebaugruppe SM 321
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

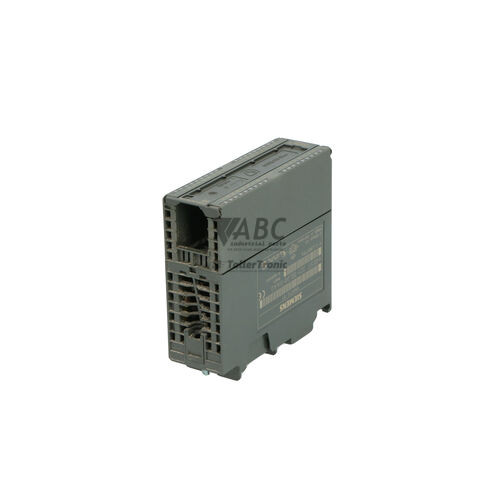

Die Digitaleingabebaugruppe Siemens 6ES7321-1BH02-0AA0 aus der Reihe SIMATIC S7-300 SM 321 dient der Erfassung binärer Signale aus der Feldebene. Das Modul verarbeitet 16 digitale Eingänge mit einer Nennspannung von 24 V DC in einer gemeinsamen Gruppe. Zur geschützten Signalverarbeitung bietet die Baugruppe eine optische Trennung von 500 V DC zwischen den Eingängen und dem internen Rückwandbus der SPS. Mit einer geringen Stromaufnahme von nur 10 mA aus dem 5-V-DC-Rückwandbus eignet sich das Kompaktmodul zur direkten Montage auf SIMATIC S7-300 Profilschienen.
Der elektrische Anschluss der Feldgeräte erfolgt über einen externen 20-poligen Frontstecker, der wahlweise in Schraub- oder Federzugtechnik ausgeführt werden kann. Bei der Inbetriebnahme oder beim Austausch eines Moduls werden die Hardware-Parameter im Engineering-Tool STEP 7 ab Version V5.1 SP3 oder im TIA Portal projektiert und beim Systemstart automatisch von der zentralen CPU auf die Baugruppe übertragen. Da der verdrahtete Frontstecker bei Modulwechseln ohne Lösen der einzelnen Anschlussdrähte abgezogen werden kann, lässt sich ein Ersatzteil mit minimaler Ausfallzeit in den laufenden Betrieb integrieren. ABC Industrial Parts unterstützt Sie bei der schnellen Bereitstellung passender Ersatzbaugruppen für bestehende Anlagensysteme.
Zur Diagnose bietet die 6ES7321-1BH02-0AA0 eine direkte visuelle Zustandskontrolle über 16 grüne Status-LEDs auf der Frontplatte. Jede LED ist einem Eingangskanal zugewiesen und leuchtet auf, wenn am jeweiligen Terminal ein Signalzustand 1 im Spannungsbereich von 13 bis 30 V DC anliegt. Bleibt eine Statusanzeige trotz geschaltetem Sensor dunkel, sollten als erste Schritte die externe Signalspannung, die Verdrahtung am Frontstecker sowie die Spannungsversorgung geprüft werden. Liegt ein interner Hardwaredefekt der Baugruppe vor, ist eine Reparatur auf Bauteilebene im Feld nicht vorgesehen; in diesem Fall bietet der Austausch gegen ein geprüftes Ersatzmodul von ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlagenauslastung.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6ES7321-1BH02-0AA0 |
| Modell / Typ | SM 321, DI 16 x 24V DC |
| Produktfamilie | SIMATIC S7-300 |
| Baugruppentyp | Digitaleingabebaugruppe |
| Anzahl der Eingänge | 16 Kanäle |
| Eingangsspannung | 24 V DC |
| Spannungsbereich Signal 1 | 13 bis 30 V DC |
| Eingangsstrom (Signal 1) | 7 mA |
| Potenzialtrennung | 500 V DC |
| Stromaufnahme Rückwandbus | 10 mA |
| Frontstecker | 20-polig |
Programmierung und Konfiguration
Die Projektierung der Digitaleingabebaugruppe 6ES7321-1BH02-0AA0 erfolgt nahtlos in der gewohnten Siemens-Engineering-Umgebung. Unterstützt werden die Softwareversionen STEP 7 V5.1 SP3 oder höher sowie TIA Portal STEP 7. Innerhalb des Hardware-Konfigurators wird das Modul auf den entsprechenden Steckplatz der SIMATIC S7-300 Profilschiene platziert.
Aufgrund des Funktionsprinzips als Standard-Digitaleingabe erfordert die Baugruppe keine aufwendige Parameteranpassung. Die im Steuerungsprojekt hinterlegte Hardware-Konfiguration wird beim Anlauf der Steuerung automatisch von der zentralen CPU an das Modul übertragen, sodass nach einem Baugruppenwechsel keine manuelle Softwareanpassung am Ersatzmodul notwendig ist.
Kommunikation und Systemintegrationsfähigkeit
Die Baugruppe Siemens 6ES7321-1BH02-0AA0 fügt sich direkt in das Rückwandbus-System der SIMATIC S7-300 ein. Über den Busstecker tauscht die Baugruppe Prozessdaten mit der Zentralbaugruppe aus und belastet die 5-V-DC-Versorgung des Rückwandbusses mit lediglich 10 mA.
Die Anbindung der Sensoren, Schalter, Taster und Näherungsschalter wird über einen separaten 20-poligen Frontstecker realisiert. Durch die galvanische Entkopplung mit einer Isolationsspannung von 500 V DC zwischen den Feldkanälen und dem internen Bus wird die Steuerungselektronik zuverlässig vor elektrischen Störungen aus der Fertigungsumgebung geschützt.
Diagnose und Statusanzeige
Die optische Statusüberwachung der Baugruppe 6ES7321-1BH02-0AA0 erfolgt direkt an der Frontseite. 16 grüne Einzel-LEDs mit der Beschriftung 1 bis 16 signalisieren den aktuellen Schaltzustand der angeschlossenen Geber im Feld.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| 1..16 | Grün - Dauerhaft / Aus | EIN zeigt Signalzustand 1 (13 bis 30 V DC) am Eingangsterminal an; AUS zeigt Signalzustand 0 |
Austausch und Ersatzteil-Hinweise
Beim Austausch einer defekten Baugruppe 6ES7321-1BH02-0AA0 profitieren Instandhalter vom S7-300-Stecksystem. Der verdrahtete 20-polige Frontstecker (z. B. 6ES7392-1AJ00-0AA0 oder 6ES7392-1BJ00-0AA0) kann entriegelt und vollständig von der Altbaugruppe abgezogen werden, ohne dass einzelne Adern gelöst werden müssen.
Das neue Modul wird auf die Profilschiene aufgesteckt, mit dem Rückwandbusstecker verrastet und der bestehende Frontstecker wieder aufgesteckt. Nach dem Einschalten der Steuerung lädt die CPU die Konfiguration automatisch. Da Siemens im Oktober 2023 den Abkündigungsprozess für die Produktfamilie S7-300 eingeleitet hat, ist der Einsatz geprüfter Ersatzmodule für den langfristigen Weiterbetrieb bestehender Anlagen besonders wichtig.
Haeufig gestellte Fragen
Welche Software wird zur Konfiguration der Siemens 6ES7321-1BH02-0AA0 benötigt?
Die Baugruppe lässt sich in STEP 7 ab Version V5.1 SP3 oder im TIA Portal STEP 7 in die Hardware-Konfiguration einbinden.
Benötigt die Ersatzbaugruppe 6ES7321-1BH02-0AA0 eine Programmierung vor dem Einbau?
Nein, eine direkte Speicherung von Programmen auf dem Modul ist nicht erforderlich. Die Hardware-Konfiguration wird beim Anlauf der Steuerung automatisch von der zentralen CPU geladen.
Welcher Frontstecker passt zur Digitaleingabebaugruppe 6ES7321-1BH02-0AA0?
Es wird ein 20-poliger Frontstecker benötigt, der entweder mit Schraubklemmen (6ES7392-1AJ00-0AA0) oder mit Federzugklemmen (6ES7392-1BJ00-0AA0) ausgeführt ist.
Wie zeigen die LEDs den Status der Digitaleingänge an?
Die 16 grünen Front-LEDs leuchten dauerhaft, wenn am jeweiligen Eingang ein High-Signal (Signal 1 im Bereich von 13 bis 30 V DC) anliegt, und bleiben aus, wenn ein Low-Signal (Signal 0) anliegt.
Wie ist die Baugruppe gegen elektrische Störungen geschützt?
Die Baugruppe verfügt über eine optische Trennung mit einer Isolationsspannung von 500 V DC zwischen den 16 Eingangskanälen und dem S7-300 Rückwandbus.
Ist die Baugruppe 6ES7321-1BH02-0AA0 trotz Abkündigung der S7-300 Serie noch lieferbar?
Obwohl Siemens im Oktober 2023 den Produktauslauf der S7-300 Serie gestartet hat, steht die 6ES7321-1BH02-0AA0 weiterhin als Ersatzteil zur Aufrechterhaltung bestehender Produktionsanlagen zur Verfügung.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
