Allen-Bradley 1756-RIO ControlLogix Remote-I/O-Scanner/Adapter-Modul
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

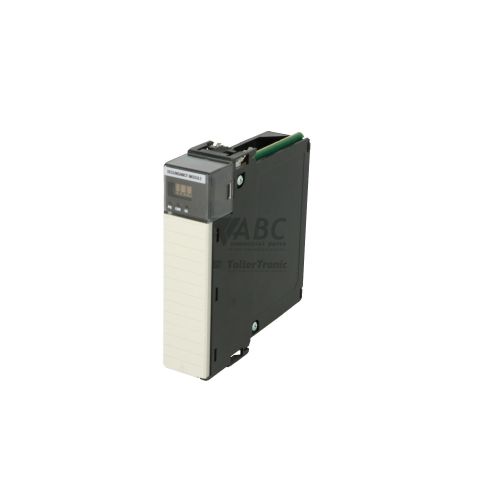

Das Allen-Bradley 1756-RIO ist ein Kommunikationsmodul aus der ControlLogix-Reihe, das als Schnittstelle zwischen modernen ControlLogix-Steuerungssystemen und bestehenden Remote-I/O-Netzwerken (RIO) dient. Als ControlLogix Remote-I/O-Scanner/Adapter belegt diese Komponente mit der Teilenummer 1756-RIO einen einzelnen Steckplatz im ControlLogix-Fahrgestell. Das Modul lässt sich per Software flexibel wahlweise als RIO-Scanner oder als RIO-Adapter konfigurieren. In der Scanner-Funktion steuert es untergeordnete 1771-Remote-I/O-Baugruppenträger, Frequenzumrichter oder PanelView-Bedienpanels, während es im Adapter-Betrieb das eigene ControlLogix-Chassis als Remote-Drop für übergeordnete Prozessoren bereitstellt.
Der primäre Netzwerkanschluss des Moduls erfolgt über einen abziehbaren 3-poligen Klemmblock, der für Belden 9463 Twinaxial-Kabel ausgelegt ist und Übertragungsgeschwindigkeiten von 57,6 kbps, 115,2 kbps sowie 230,4 kbps unterstützt. Zusätzlich verfügt die Baugruppe über einen integrierten 9-poligen D-Sub-RS-232-Anschluss für das DF1-Protokoll in Voll- und Halbduplex bis 115,2 kbps, der über Programmierkabel wie 1756-CP3 oder 1747-CP3 für die lokale Diagnose genutzt wird. Die Einbindung und Parametrierung erfolgen über RSLogix 5000 oder Studio 5000 Logix Designer ab Version 10.00, wobei die Konfigurationsdaten im nichtflüchtigen Flash-Speicher des Moduls sowie im Steuerungsprojekt gesichert werden. Beim Austausch einer Baugruppe überprüft die ControlLogix-Steuerung die elektronische Codierung und lädt die gespeicherten Parameter automatisch auf das Ersatzgerät herunter. Bei der Datenübertragung oder Konfigurationssicherung unterstützen die Fachleute von ABC Industrial Parts.
Für die Diagnose vor Ort sind an der Frontseite Status-LEDs für OK, RIO und PRT integriert, die den Baugruppenstatus, die Netzwerkverbindung und die serielle Kommunikation visualisieren. Ergänzend stehen Diagnosezähler in RSLinx Classic sowie GSV-Befehle im Logix-Controller zur Überwachung des Modulstatus zur Verfügung. Zeigt die OK-LED dauerhaft Rot oder meldet die Steuerung den Fehlercode 16#0204, liegt in der Regel ein schwerwiegender, nicht behebbarer Hardwarefehler auf der Platine vor, der eine Wartung vor Ort unmöglich macht. In solchen Fällen ist der Austausch gegen ein geprüftes Ersatzmodul oder eine Reparatur über ABC Industrial Parts der effektivste Weg, um Stillstandszeiten der Anlage zu minimieren.
Technische Daten
| Rückwandstrom (5 V DC) | 1 A |
| Rückwandstrom (24 V DC) | 0,003 A |
| Isolationsspannung | 30 V |
| Verlustleistung | 5,3 W |
| Wärmeverlustleistung | 18,1 BTU/h |
| Steckplatzbreite | 1 Steckplatz |
| Maximale RIO-Baudrate | 230,4 kbps |
Programmierung und Konfiguration
Die Konfiguration und Programmierung des Allen-Bradley 1756-RIO wird vollständig in die Steuerungsumgebungen RSLogix 5000 und Studio 5000 Logix Designer ab Version 10.00 integriert. In der I/O-Konfigurationsstruktur des Controllers wird festgelegt, ob das Modul als Remote-I/O-Scanner zur Ansteuerung von 1771-E/A-Racks und Antrieben arbeitet oder als Remote-I/O-Adapter fungiert. Die Zuordnung logischer RIO-Racks, Baudraten und E/A-Zuordnungen wird direkt im Steuerungsprojekt definiert.
Sämtliche Netzwerkeinstellungen und Parameter werden im nichtflüchtigen Flash-Speicher des 1756-RIO hinterlegt. Das Modul unterstützt das automatische Herunterladen der Konfiguration durch die ControlLogix-Steuerung. Wenn ein Modul ersetzt wird, prüft die Steuerung die elektronische Codierung und überträgt die gespeicherten Daten ohne manuellen Eingriff direkt auf die Baugruppe.
Für die serielle Konfiguration und Punkt-zu-Punkt-Kommunikation steht die RS-232-Schnittstelle zur Verfügung. Über Standard-Programmierkabel wie 1756-CP3 oder 1747-CP3 lässt sich eine Verbindung unter Verwendung des DF1-Protokolls herstellen, um Diagnosedaten auszulesen oder Firmware-Updates durchzuführen.
Kommunikation und Systemintegration
Das Modul 1756-RIO stellt eine Brücke zwischen der ControlLogix-Rückwandplatine und RIO-Netzwerken her. Über die native Backplane-Routing-Funktion von ControlLogix werden E/A-Daten direkt übertragen, ohne dass benutzerdefinierter Pass-Through-Programmcode im Controller erforderlich ist.
Der Remote-I/O-Netzwerkanschluss nutzt einen abziehbaren 3-poligen Terminal-Block für das Belden 9463 Twinaxial-Kabel. Die Netzwerkkommunikation kann auf die Standard-Baudraten 57,6 kbps, 115,2 kbps oder 230,4 kbps eingestellt werden, um eine optimale Abstimmung auf bestehende Remote-I/O-Topologien und Leitungslängen zu gewährleisten.
Die serielle RS-232-Schnittstelle besitzt eine 9-polige D-Sub-Buchse und unterstützt das DF1-Protokoll in Voll- und Halbduplex-Konfiguration mit Übertragungsraten von bis zu 115,2 kbps. Dies ermöglicht den einfachen Anschluss lokaler Diagnosewerkzeuge sowie die Einbindung in serielle Netzwerke.
Diagnose und Statusanzeige
Die Fehlersuche beim 1756-RIO basiert auf einer Kombination aus visueller Indikation an der Modulfront und softwarebasierten Abfragewerkzeugen. Drei mehrfarbige LEDs (OK, RIO und PRT) liefern direkte Informationen über den Betriebsstatus, den RIO-Kanalzustand und die serielle Datenübertragung.
Auf Softwareebene lässt sich der Status über die Registerkarte Status in den Moduleigenschaften von RSLogix 5000 oder Studio 5000 sowie über RSLinx Classic Diagnosezähler überwachen. Zudem können Logix-Steuerungen über GSV-Anweisungen den Modulobjekt-Status zyklisch auswerten und Verbindungsfehler im Anwendungsprogramm verarbeiten.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| OK | Grün/Rot - Dauerhaft Grün / Blinkt Grün / Dauerhaft Rot / Blinkt Rot | Dauerhaft Grün: Modul betriebsbereit und fehlerfrei. Blinkt Grün: Firmware-Download oder Initialisierung läuft. Dauerhaft Rot: Nicht behebbarer interner Hardwarefehler. Blinkt Rot: Behebbarer Fehler oder Selbsttest fehlgeschlagen. |
| RIO | Grün/Rot - Dauerhaft Grün / Blinkt Grün / Dauerhaft Rot / Aus | Dauerhaft Grün: RIO-Netzwerk arbeitet normal mit aktiven Verbindungen. Blinkt Grün: Wartet auf RIO-Kommunikation oder konfigurierte Rack-Verbindungen fehlen. Dauerhaft Rot: Kritischer RIO-Kanalfehler, doppelte Knotenadresse oder Kabelschaden. Aus: Schnittstelle deaktiviert oder ausgeschaltet. |
| PRT | Grün - Dauerhaft Grün / Blinkt Grün / Aus | Dauerhaft Grün: Serielle RS-232-Schnittstelle aktiv. Blinkt Grün: Senden oder Empfangen serieller Datenpakete. Aus: Serielle Schnittstelle inaktiv oder nicht konfiguriert. |
Austausch und Ersatzteile
Bei der Planung eines Ersatzes für das 1756-RIO ist zu beachten, dass Rockwell Automation das Modul im Dezember 2018 abgekündigt hat. Bestehende Anlagen können jedoch durch den direkten Austausch mit einem passenden 1756-RIO Modul weiter betrieben werden, ohne dass Änderungen an der bestehenden Belden 9463 Verkabelung vorgenommen werden müssen.
Der Austauschprozess wird durch die automatische Wiederherstellung der Konfiguration unterstützt. Sobald das Ersatzmodul in den Chassis-Steckplatz eingesetzt ist, überprüft der Controller die Einstellungen der elektronischen Codierung und überträgt die gesicherten Parameter aus dem RSLogix 5000 oder Studio 5000 Projekt automatisch in den Flash-Speicher der Baugruppe.
Falls im Rahmen von Modernisierungsmaßnahmen ein Wechsel auf neuere Plattformen angestrebt wird, stellt das Modul 1756-DHRIO eine direkte Alternative dar. Langfristig wird für die Umstellung von E/A-Stationen auf EtherNet/IP der Einsatz von Ethernet-Kommunikationsbrücken wie dem Modul 1756-EN2T empfohlen.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 16#0108 | Verbindungsanforderung zeitlich überschritten | Die Verbindungsanforderung an das 1756-RIO Modul ist vor dem Abschluss abgelaufen. | Modul fehlt im Steckplatz, nicht ordnungsgemäß im Chassis eingesetzt oder unzureichende Stromversorgung über die Rückwandplatine. | Sicherstellen, dass das Modul fest im Chassis-Steckplatz sitzt, und die Kapazität des Netzteils überprüfen. |
| 16#0204 | Verbindungszeitüberschreitung / Ziel nicht erreichbar | Der Logix-Controller hat beim Warten auf die Antwort des 1756-RIO Moduls die Zeitüberschreitung erreicht. | Modul reagiert nicht, interner Hardwarefehler oder falsche Steckplatzbezeichnung im Logix-E/A-Baum. | OK-LED prüfen. Wenn diese dauerhaft rot leuchtet, liegt ein interner Platinenfehler vor; Modul austauschen. |
| 16#0315 | Ungültige Modulkonfiguration | Die an das 1756-RIO Modul gesendeten Konfigurationsdaten sind ungültig oder wurden vom Modul abgelehnt. | Abweichende Baudrate, doppelte RIO-Rack-Zuweisung oder nicht unterstützte Parameter. | RIO-Netzwerkparameter in den Moduleigenschaften von RSLogix 5000 überprüfen. |
| 16#0110 | Modulcodierung / Revisionsabweichung | Die Identität des installierten 1756-RIO Moduls stimmt nicht mit dem konfigurierten Modulprofil im Controller überein. | Fehlermeldung durch elektronische Codierung oder inkompatible Hardware-Serie / Firmware-Revision. | Elektronische Codierungseinstellungen prüfen (Disable Keying oder Compatible Module) oder Modul-Firmware flashen. |
Haeufig gestellte Fragen
Kann das Modul 1756-RIO sowohl als Scanner als auch als Adapter betrieben werden?
Ja, das 1756-RIO ist dual-funktional ausgelegt. Es kann über die Software RSLogix 5000 bzw. Studio 5000 wahlweise als Remote-I/O-Scanner zur Ansteuerung von 1771-E/A-Racks und Antrieben oder als Adapter-Knoten für eine übergeordnete Steuerung konfiguriert werden.
Welche Software wird für die Konfiguration des Allen-Bradley 1756-RIO benötigt?
Die Einbindung und Parameterkonfiguration erfolgt direkt über RSLogix 5000 oder Studio 5000 Logix Designer ab Version 10.00. Es sind keine externen Konfigurationstools erforderlich, da die Einstellungen im Steuerungsprojekt gespeichert werden.
Welche Kabel und Übertragungsraten werden für die RIO-Verbindung unterstützt?
Das Modul nutzt ein Belden 9463 Twinaxial-Kabel, das an den abziehbaren 3-poligen Klemmblock angeschlossen wird. Als Übertragungsgeschwindigkeiten stehen 57,6 kbps, 115,2 kbps und 230,4 kbps zur Verfügung.
Was bedeutet eine dauerhaft rot leuchtende OK-LED am 1756-RIO Modul?
Eine dauerhaft rote OK-LED zeigt einen schwerwiegenden, nicht behebbaren internen Hardwarefehler des Moduls an. In diesem Fall kann die Baugruppe nicht mehr betrieben werden und muss ausgetauscht oder repariert werden.
Müssen bei einem Modulaustausch die Parameter manuell neu eingegeben werden?
Nein, sofern im Steuerungsprojekt die automatische Konfigurationsübertragung aktiviert ist, erkennt der ControlLogix-Controller das Ersatzmodul nach Prüfung der elektronischen Codierung und lädt die Einstellungen automatisch in den Flash-Speicher des Moduls.
Welche Alternativen gibt es nach der Abkündigung des 1756-RIO durch Rockwell Automation?
Als direkte Ersatzlösung für RIO/DH+-Anwendungen kann das Modul 1756-DHRIO verwendet werden. Für umfassende Systemmodernisierungen wird der Übergang auf EtherNet/IP mithilfe von Modulen wie dem 1756-EN2T empfohlen.
