Siemens 6ES5441-8MA11 SIMATIC S5 Digital Output Module 441
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

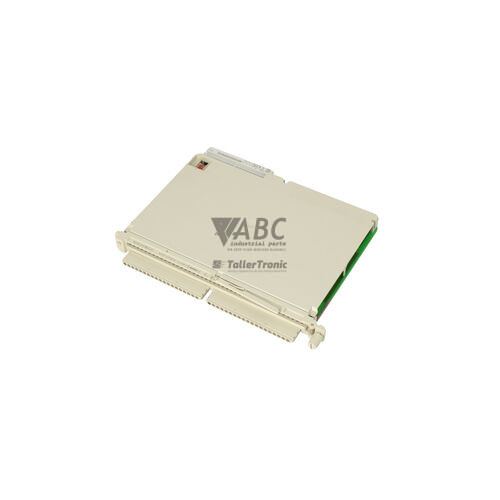

Das Siemens 6ES5441-8MA11 ist ein Digitalausgabemodul der Type 441 aus der Steuerungsserie SIMATIC S5 von Siemens, entwickelt für den Einsatz im Automatisierungssystem S5-100U sowie in dezentralen ET 100U Peripheriestationen. Als hochdichtes Baugruppenmodul stellt die Einheit 32 optokopplerisolierte Digitalausgänge zur Verfügung, um Magnetventile, Schütze, Relais und optische Signalgeber direkt mit einer Nennspannung von 24 V DC anzusteuern. Bei einem zulässigen Versorgungsspannungsbereich von 20 V DC bis 30 V DC und einem Ausgangsstrom von bis zu 0,5 A je Kanal bewältigt das Modul typische Lasten der Fabrikautomation ohne zusätzliche Zwischenrelais. Die galvanische Trennung schützt die interne Rückwandbus-Logik zuverlässig vor elektrischen Störungen aus dem Feld.
Der mechanische und elektrische Anschluss erfolgt direkt auf einem zwei Steckplätze umfassenden S5-100U-Busmodul wie der Ausführung 6ES5193-8MA11, das über das System-Flachbandkabel mit der SPS-Rückwand verbunden ist. Mechanische Codierstifte auf dem Busmodul verhindern das versehentliche Stecken einer falschen Baugruppe. Für die Wiederinbetriebnahme eines Ersatzgeräts ist keine Software-Umparametrierung erforderlich: Nach dem Freischalten der Spannungsversorgung wird der Verdrahtungsstecker abgezogen, das Hardware-Modul getauscht und die Anlage wieder hochgefahren. In der Projektierungsumgebung STEP 5 oder über COM 100U bei dezentralem Einsatz lassen sich E/A-Adressierung, Signalzustände und Kanal-Forcen überwachen. ABC Industrial Parts unterstützt Instandhalter bei der schnellen Beschaffung geprüfter Ersatzbaugruppen für bestehende S5-Systeme.
Zur Diagnose vor Ort befinden sich auf der Frontseite des Moduls grüne LED-Indikatoren für die Kanäle 1 bis 32. Ein leuchtendes Signal zeigt den aktiven Zustand '1' des jeweiligen Ausgangs an, während eine ausgeschaltete LED den Zustand '0' anzeigt. Sollte ein Ausgang trotz anstehenden Steuerbefehls inaktiv bleiben, weist dies auf eine fehlende 24-V-DC-Feldversorgung, eine Überlastung oder das Ansprechen einer Kanalsicherung bzw. einen Kurzschluss hin. Ergänzend ermöglicht die Online-Beobachtung im Prozessabbild der STEP 5 Software die Funktionsprüfung der internen Ansteuerung. Sollte ein interner Baugruppenfehler vorliegen, ist eine Reparatur auf Bauteilebene im Feld nicht vorgesehen; der Austausch gegen eine geprüfte Ersatzbaugruppe von ABC Industrial Parts stellt hierbei den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit dar.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6ES5441-8MA11 |
| Modell / Typ | Digital Output Module 441 |
| Produktfamilie | SIMATIC S5 |
| Digitale Ausgänge | 32 Kanäle |
| Nennausgangsspannung | 24 V DC |
| Versorgungsspannungsbereich | 20 - 30 V DC |
| Ausgangsstrom pro Kanal | 0,5 A |
| Galvanische Entkopplung | Optokopplerisoliert |
| Montageart | S5-100U Busmodul (z. B. 6ES5193-8MA11) |
| Lebenszyklus-Status | Abgekündigt (Oktober 2003) |
Programmierung und Konfiguration
Die Konfiguration und Adressierung des Digitalausgabemoduls 6ES5441-8MA11 erfolgt über die Programmiersoftware Siemens STEP 5 innerhalb der S5-100U Steuerungsumgebung. Wird das Modul in dezentralen ET 100U Sub-Racks betrieben, kommt für die Parametrierung der dezentralen Peripherie die Konfigurationssoftware COM 100U zum Einsatz.
Ein wesentlicher Vorteil der Baugruppe liegt darin, dass beim Hardwareaustausch keine Anpassung des Steuerungsprogramms oder der Baugruppenparameter erforderlich ist. Die Belegung der Ausgänge wird direkt über das Prozessabbild der Ausgänge (PAA) in der STEP 5 Software gesteuert, in dem sich Zustände der Kanäle 1 bis 32 auch online überwachen und testen lassen.
Kommunikation und Systemintegration
Das Modul 6ES5441-8MA11 wird direkt auf Busmodule des S5-100U Systems aufgesteckt, beispielsweise auf die Ausführung 6ES5193-8MA11. Die Signal- und Datenübertragung zur Zentralbaugruppe erfolgt über das System-Flachbandkabel der S5-Rückwand.
Über die Einbindung in das dezentrale Peripheriesystem ET 100U lässt sich die Baugruppe auch in verteilten Steuerungsarchitekturen einsetzen. Die integrierten Optokoppler sorgen dabei für eine galvanische Trennung zwischen der externen Feldverdrahtung und den internen Logikkreisen des Bus-Systems.
Diagnose und Statusanzeige
Für eine direkte Zustandsüberwachung vor Ort verfügt das Modul über 32 grüne Status-LEDs auf der Frontplatte. Jede LED ist einem Ausgangskanal zugeordnet und signalisiert den aktuellen Schaltzustand.
Über die Programmiersoftware STEP 5 kann der Status der Ausgangskanäle online im Prozessabbild überprüft werden. Dies erlaubt den Abgleich zwischen dem vom Steuerungsprogramm geforderten Signalzustand und der tatsächlichen Hardware-Ansteuerung.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| 1..32 | Grün - Dauerhaft / Aus | Eine leuchtende grüne LED zeigt den aktiven Ausgangssignalzustand ('1') an. Eine ausgeschaltete LED zeigt einen inaktiven Ausgang ('0') an. Eine ausgeschaltete LED bei anstehendem Ausgangsbefehl weist auf einen Kanal-Kurzschluss, das Ansprechen der Sicherung oder den Ausfall der 24-V-DC-Feldspannung hin. |
Austausch und Ersatzteile
Obwohl das Modul 6ES5441-8MA11 im Oktober 2003 offiziell von Siemens abgekündigt wurde, wird es weiterhin in zahlreichen bestehenden SIMATIC S5-100U Steuerungen eingesetzt. Beim Austausch muss darauf geachtet werden, dass die Spannungsfreiheit der Anlage gewährleistet ist, bevor das Modul vom Busmodul abgezogen wird.
Die Kodierstifte auf den Busmodulen (z. B. 6ES5193-8MA11) stellen sicher, dass nur Baugruppen des gleichen Typs gesteckt werden können. Der Verdrahtungsstecker lässt sich direkt auf das neue Ersatzmodul umstecken, sodass ein zeitraubendes Neuverdrahten entfällt und der Betrieb unverzüglich wieder aufgenommen werden kann.
Haeufig gestellte Fragen
Benötigt das Siemens 6ES5441-8MA11 Modul eine Software-Parametrierung beim Austausch?
Nein, das Modul erfordert keine Re-Parametrierung in der Software. Nach dem spannungsfreien Austausch der Hardware und dem Umstecken der Frontverdrahtung ist das Ersatzmodul direkt betriebsbereit.
Auf welchen Busmodulen kann das 6ES5441-8MA11 verwendet werden?
Das Digitalausgabemodul wird auf den zweisteckplätzigen Busmodulen des S5-100U Systems montiert, wie etwa dem Siemens Busmodul 6ES5193-8MA11, und über das Flachbandkabel in den S5-Rückwandbus eingebunden.
Welche elektrische Last kann pro Kanal geschaltet werden?
Jeder der 32 Ausgangskanäle ist für eine Nennspannung von 24 V DC ausgelegt und kann einen Belastungsstrom von bis zu 0,5 A schalten. Der zulässige Versorgungsspannungsbereich liegt zwischen 20 V DC und 30 V DC.
Was bedeuten die LED-Anzeigen auf der Frontseite des Moduls?
Die grünen LEDs 1 bis 32 zeigen den Signalzustand der jeweiligen Kanäle an. Ein Leuchten signalisiert einen aktiven Ausgang (Logisch '1'). Bleibt die LED trotz Ansteuerung dunkel, liegt dies meist an fehlender Feldspannung oder einer Unterbrechung/Überlastung auf dem Kanal.
Mit welchen Steuerungssystemen und Software-Tools ist das Modul kompatibel?
Das Modul ist kompatibel mit dem SIMATIC S5-100U System und der dezentralen Peripherie ET 100U. Es wird mit der Programmiersoftware STEP 5 und für ET 100U mit der Software COM 100U projektierbar bzw. überwachbar.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
