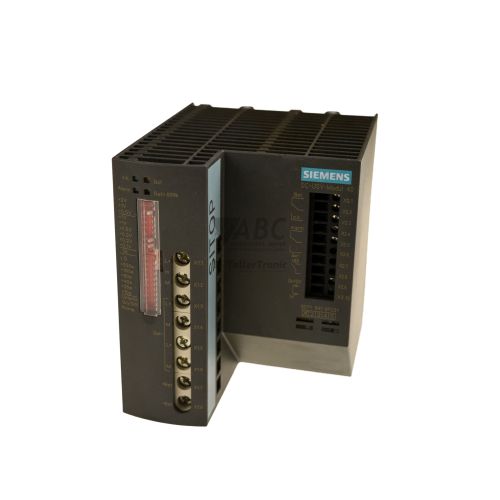

Siemens 6EP1931-2FC01 SITOP Power DC-USV Module 40 – DC-USV-Modul
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Siemens 6EP1931-2FC01 SITOP Power DC-USV Module 40 ist ein unterbrechungsfreies Stromversorgungsmodul für 24 V DC-Industrienetze innerhalb der SITOP DC UPS-Familie. Das Modul arbeitet mit einer nominalen Eingangsspannung von 24 V DC in einem zulässigen Eingangsspannungsbereich von 22 bis 29 V DC und liefert einen kontinuierlichen Ausgangsstrom von bis zu 40 A. In komplexen Automatisierungsanlagen schützt diese leistungsstarke Einheit kritische Verbraucher wie SPS-Baugruppen, Industrie-PCs und Feldgeräte vor Netzunterbrechungen und Spannungseinbrüchen.
Zur Überbrückung von Spannungsausfällen arbeitet das Modul mit externen SITOP Blei-Akkumodulen zusammen. Die Inbetriebnahme eines Ersatzgeräts erfolgt rein hardwarebasiert über frontseitige DIP- und Drehschalter, mit denen die Pufferzeit sowie der Tiefentladeschutz eingestellt werden. Da das Gerät ohne Softwareverbindung auskommt, müssen beim Austausch lediglich die Schalterstellungen des bisherigen Moduls exakt übernommen werden. Bei der Beschaffung einsatzbereiter Ersatzgeräte unterstützt ABC Industrial Parts Anlagenbetreiber mit geprüften Baugruppen.
Zur Systemdiagnose stehen vier mehrfarbige Status-LEDs (OK, Bat > 85%, Buffered und Alarm) sowie drei potenzialfreie Wechslerkontakte zur Verfügung. Die Relaisausgänge ermöglichen die Einbindung von Status- und Warnmeldungen in übergeordnete Steuerungssysteme. Tritt ein interner Hardwarefehler oder ein akuter Batteriedefekt auf, signalisiert das Gerät dies über die Alarm-LED. Bei internen Defekten bietet ABC Industrial Parts eine schnelle Unterstützung durch Instandsetzung oder geprüfte Austauschkomponenten.
Technische Daten
| Hersteller | Siemens |
| Teilenummer | 6EP1931-2FC01 |
| Modell/Typ | SITOP Power DC-USV Module 40 |
| Produktfamilie | SITOP DC UPS |
| Komponentenart | DC-USV-Modul |
| Nenneingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 22 - 29 V DC |
| Nennausgangsspannung | 24 V DC |
| Dauerausgangsstrom | 40 A |
Diagnose und Statusanzeige
Das DC-USV-Modul 6EP1931-2FC01 bietet eine Direktanzeige des Betriebszustands über vier frontseitige LEDs. Die LEDs informieren kontinuierlich über das Anliegen der Eingangsspannung, den Ladezustand des angeschlossenen Batteriemoduls, den aktiven Pufferbetrieb sowie anstehende Störungen.
Zusätzlich zur optischen Anzeige stehen drei potenzialfreie Wechslerkontakte bereit. Diese Relaiskontakte ermöglichen das Übertragen von Status- und Alarmsignalen an eine SPS oder ein Prozessleitsystem, um bei Netzausfall automatische Abschaltroutinen einzuleiten oder Wartungsmeldungen zu generieren.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| OK | Grün - Dauerhaft | Normalbetrieb, Eingangsspannung liegt an, Batterie betriebsbereit |
| Bat > 85% | Grün - Dauerhaft | Batterieladezustand liegt über 85 % |
| Buffered | Gelb - Dauerhaft | Batterie-Pufferbetrieb aktiv (Netzausfall oder Unterspannung am Eingang) |
| Alarm | Rot - Dauerhaft/Blinkend | Batteriedefekt, verpolte Batterie, Tiefentladeschutz aktiviert oder interner Hardwarefehler mit Erforderlichkeit eines Modulaustauschs |
Austausch und Ersatzteile
Beim Austausch eines defekten Moduls 6EP1931-2FC01 gegen ein Ersatzgerät muss auf die korrekte Übernahme der Hardwareeinstellungen geachtet werden. Über die frontseitigen DIP- und Drehschalter müssen die Pufferzeit und die Abschaltgrenzen des Tiefentladeschutzes mit den Parametern des ausgetauschten Geräts übereinstimmen.
Das Modul erfordert den Einsatz externer SITOP Blei-Akkumodule. Es unterstützt Kapazitäten von 1,2 Ah, 3,2 Ah, 7 Ah sowie 12 Ah, die je nach geforderter Überbrückungszeit ausgewählt werden.
Für Anlagenmodernisierungen oder Neukonstruktionen steht das Nachfolgemodell SITOP UPS1600 40 A unter der Artikelnummer 6EP4137-3AB00-0AY0 zur Verfügung, welches erweiterte Schnittstellen und Energiemanagement-Funktionen bietet.
Haeufig gestellte Fragen
Wie wird das Siemens SITOP DC-USV-Modul 6EP1931-2FC01 konfiguriert?
Die Konfiguration erfolgt werkzeuglos direkt am Modul über integrierte DIP- und Drehschalter an der Frontseite. Darüber werden die Pufferzeit und der Schwellenwert für den Tiefentladeschutz eingestellt.
Welches Nachfolgemodell steht für das 6EP1931-2FC01 zur Verfügung?
Für Neuinstallationen und Anlagenmodernisierungen empfiehlt Siemens das Nachfolgemodell SITOP UPS1600 40 A mit der Teilenummer 6EP4137-3AB00-0AY0.
Welche Batteriemodule können mit dem 6EP1931-2FC01 betrieben werden?
Das DC-USV-Modul ist mit externen SITOP Blei-Akkumodulen der Kapazitäten 1,2 Ah, 3,2 Ah, 7 Ah und 12 Ah kompatibel.
Wie werden Betriebszustände an eine übergeordnete Steuerung gemeldet?
Das Modul verfügt über drei potenzialfreie Wechslerkontakte, die Signale wie Pufferbetrieb oder Alarmmeldungen verdrahtet an eine SPS übermitteln.
Was zeigt die rote Alarm-LED am Modul an?
Die rote Alarm-LED signalisiert einen Batteriedefekt, eine verpolte Batterie, das Auslösen des Tiefentladeschutzes oder einen internen Hardwarefehler.
