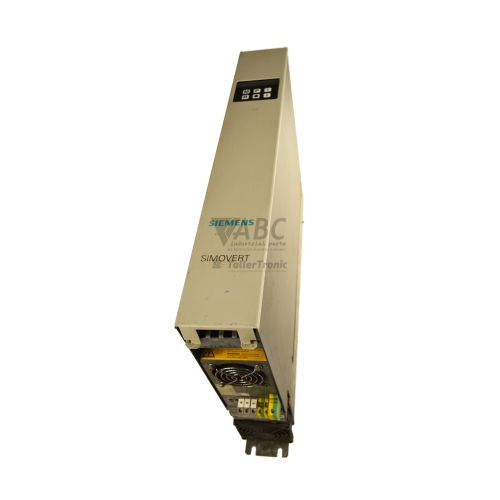

Siemens 6SE4210-2NA00 Simovert P Frequenzumrichter 0.12kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Siemens 6SE4210-2NA00 ist ein kompakter Frequenzumrichter der Modellreihe Simovert P innerhalb der SIMOVERT-Produktfamilie, der für die präzise Drehzahlregelung kleinerer dreiphasiger Wechselstrom-Induktionsmotoren entwickelt wurde. Das Gerät wandelt eine einphasige Einspeisung von 200 V bis 240 V AC (+10%/-15%) in eine regelbare dreiphasige Ausgangsspannung um und liefert einen Nennausgangsstrom von 0,9 A bei einer Nennleistung von 0,12 kW. Mit seiner 16-Bit-mikroprozessorgesteuerten Pulsweitenmodulation (PWM) und wählbaren linearen oder quadratischen U/f-Kennlinien ermöglicht der Umrichter eine exakte Geschwindigkeitssteuerung im Ausgangsfrequenzbereich von 0 Hz bis 400 Hz. Durch das kompakte IP20-Gehäuse eignet sich diese Einheit optimal für die platzsparende Montage in Schaltschränken von Fördereinrichtungen, kleineren Pumpen und Lüftern sowie Verpackungsmaschinen.
Für die Einbindung in die Anlagensteuerung verfügt der 6SE4210-2NA00 über Schraubklemmen für programmierbare Digitaleingänge, einen analogen Sollwerteingang für 0–10 V oder 0–20 mA sowie einen Wechsler-Relaiskontakt zur Status- und Störmeldung. Über die integrierte RS-485-Schnittstelle unterstützt der Umrichter das Siemens-USS-Protokoll mit Übertragungsraten von bis zu 19,2 kbit/s, was eine direkte Anbindung an SIMATIC S7-SPSen oder PC-basierte Inbetriebnahmesoftware wie DriveMonitor und Simovis erlaubt. Sämtliche Betriebsparameter werden im internen, nichtflüchtigen EEPROM gespeichert, sodass Parameterdatensätze bei einem Gerätetausch direkt ausgelesen und übertragen werden können. Bei der Wiederinbetriebnahme eines Ersatzgeräts unterstützt ABC Industrial Parts Techniker und Instandhalter bei der Sicherung und Übertragung bestehender Parameterkonfigurationen, um den Austausch ohne langwierige Neuparametrierung durchzuführen.
Zur Vor-Ort-Diagnose besitzt der Umrichter drei Status-LEDs (Grün, Gelb, Rot) an der Frontseite, die Betriebszustände, Warnungen und aktive Störungen unmittelbar anzeigen. Detaillierte Fehlercodes und Diagnosewerte lassen sich über das Bedienfeld OP2 oder PMU sowie über das Diagnoseparameter P000 via USS-Schnittstelle auslesen. Bei auftretenden Problemen umfassen erste Prüfschritte die Kontrolle der Versorgungsspannung, der Eingangssicherungen, der Motorverdrahtung sowie der Belüftung des Kühlkörpers. Wenn interne Hardwarefehler wie Schäden am Leistungsteil oder ein defekter EEPROM-Speicherbaustein vorliegen, ist eine Reparatur im Feld nicht möglich. In solchen Fällen bietet ABC Industrial Parts gepflegte Ersatzgeräte oder Reparaturdienste an, um die Stillstandszeiten der Produktionsanlage auf ein Minimum zu reduzieren.
Technische Daten
| Hersteller | Siemens |
| Artikelnummer | 6SE4210-2NA00 |
| Modell / Typ | Simovert P |
| Produktfamilie | SIMOVERT |
| Komponentenart | Frequenzumrichter |
| Nennleistung | 0.12 kW |
| Versorgungsspannung | 200 - 240 V AC (1-phasig) |
| Ausgangsnennstrom | 0.9 A |
| Max. Ausgangsspannung | 240 V AC (3-phasig) |
| Ausgangsfrequenzbereich | 0 - 400 Hz |
| Steuerungsverfahren | V/f Control (U/f-Kennliniensteuerung) |
| Serielle Schnittstelle | RS-485 |
| Protokoll | USS Protocol (bis zu 19.2 kbit/s) |
| Schutzart | IP20 |
Programmierung und Konfiguration
Die Programmierung und Parameterkonfiguration des Frequenzumrichters Siemens 6SE4210-2NA00 erfolgt wahlweise direkt am Gerät über ein aufsteckbares Bedienfeld wie das PMU oder das Komfort-Bedienfeld OP2 sowie PC-gestützt über die Softwarewerkzeuge DriveMonitor oder Simovis. Über die Schnittstelle können sämtliche funktionalen Parameter angepasst werden, darunter Beschleunigungs- und Verzögerungszeiten, Strombegrenzungen sowie lineare oder quadratische U/f-Kennlinien zur Abstimmung auf das jeweilige Lastprofil der Arbeitsmaschine.
Ein zentrales Merkmal der Simovert P-Reihe ist die Speicherung aller Betriebsparameter in einem internen, nichtflüchtigen EEPROM-Speicher. Dies gewährleistet, dass alle Konfigurationsdaten auch bei vollständigem Spannungsausfall erhalten bleiben. Für den Schnellaustausch im Instandhaltungsfall lässt sich der komplette Parametersatz über die Bedienfelder oder die PC-Software sichern und auf ein Ersatzgerät spiegeln, wodurch Ausfallzeiten minimiert werden.
Kommunikation und Systemintegration
Der Frequenzumrichter 6SE4210-2NA00 verfügt über eine integrierte serielle RS-485-Schnittstelle, die das herstellereigene Siemens USS-Protokoll mit Datenraten von bis zu 19,2 kbit/s unterstützt. Diese Punkt-zu-Punkt- oder Busverbindung ermöglicht eine direkte Anbindung an übergeordnete Steuerungssysteme wie SIMATIC S7-SPSen, ohne dass zusätzliche Kommunikationsbaugruppen erforderlich sind.
Über die USS-Kommunikation können zyklische Sollwerte und Steuerbefehle an den Umrichter übertragen sowie Istwerte und Diagnosedaten kontinuierlich ausgelesen werden. Neben der Feldbusanbindung bietet das Gerät eine flexible E/A-Schnittstelle mit programmierbaren Digitaleingängen, einem analogen Sollwertkanal für 0–10 V Spannungssignale oder 0–20 mA Stromeingänge sowie einem Relaisausgang für Betriebszustands- und Fehlerhinweise.
Diagnose und Statusanzeige
Der Siemens 6SE4210-2NA00 bietet ein mehrstufiges Diagnosekonzept zur schnellen Störungserkennung im laufenden Betrieb. An der Gerätefront signalisieren drei farbige Status-LEDs (Grün, Gelb, Rot) den aktuellen Zustand der Leistungselektronik, anstehende Warnungen sowie Auslösungen der Schutzfunktionen.
Für eine detaillierte Fehleranalyse zeigt das Gerät bei Anschluss eines Bedienfelds (PMU oder OP2) spezifische F-Fehlercodes an. Alternativ können Diagnoseinformationen über das Parameter P000 oder via USS-Protokoll mit den Softwaretools DriveMonitor und Simovis ausgelesen werden.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Green LED | Green - Solid / Flashing | Power supply active and inverter ready / running. Flashing indicates ramp-up or ramp-down phase. |
| Yellow LED | Yellow - Solid | Warning state active / current limit or voltage limit reached. |
| Red LED | Red - Solid | Fault active. Output stage disabled. Requires reset following fault clearance. |
Austausch und Ersatzteile
Obwohl die Produktreihe Simovert P von Siemens seit Oktober 2001 abgekündigt ist, bleibt der Frequenzumrichter 6SE4210-2NA00 eine entscheidende Komponente für den Erhalt bestehender Fertigungs- und Förderanlagen. Bei einem Austausch in einer bestehenden Anlage ist darauf zu achten, dass die exakte Artikelnummer 6SE4210-2NA00 mit den elektrischen Spezifikationen der Anwendung übereinstimmt, insbesondere hinsichtlich der einphasigen 200–240 V Einspeisung und des Nennstroms von 0,9 A.
Vor der Inbetriebnahme eines Ersatzgeräts muss der EEPROM-Parametersatz des Altgeräts gesichert und auf das Neugerät übertragen werden. Dies kann über die Bedienfelder OP2 oder PMU sowie per PC-Verbindung mit DriveMonitor oder Simovis erfolgen. Eine direkte Wiederinbetriebnahme ohne Parameterübertragung kann zu Störungen oder unerwünschtem Betriebsverhalten des angeschlossenen Motors führen.
Für langfristige Anlagenmodernisierungen empfiehlt Siemens die Migration auf die Nachfolgeserie SINAMICS V20 (Artikelnummer 6SL3210-5BB11-2BV1). Diese moderne Baureihe bietet eine vergleichbare Bauform, verbesserte Energieeffizienz und erweiterte Steuerungsfunktionen, erfordert jedoch Anpassungen bei der Verdrahtung und Parameterstruktur im Vergleich zum Simovert P.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| F001 | Overcurrent | Output current exceeded instantaneous overcurrent trip threshold. | Short circuit or ground fault at inverter output, motor too large for drive, acceleration time too short, incorrect motor parameters. | Check motor wiring for short-circuit or ground fault, inspect motor, increase acceleration time, verify motor data parameters. |
| F002 | Overvoltage | DC link voltage exceeded upper safety threshold. | Supply line voltage transient/excessive, deceleration time set too short during motor braking. | Check main supply line voltage, increase deceleration time. |
| F003 | Undervoltage | DC link voltage fell below minimum operating threshold. | Line voltage failure, supply voltage drop/dip, blown fuse or input phase loss. | Check incoming line voltage supply, fuses, and power connections. |
| F004 | Inverter Overtemperature | Heat sink temperature exceeded permissible limit. | Ventilation blocked, cooling fan defective or missing, ambient temperature too high, drive overloaded. | Check cooling airflow and heatsink fan, clean heatsink fins, verify ambient temperature. |
| F005 | Inverter I2t Overload | Inverter operating load integral exceeded thermal threshold. | Continuous operation above rated current, mechanical binding in load. | Reduce mechanical load, check operating cycle and duty rating of the inverter. |
| F006 | Motor Overload | Thermal motor protection (I2t calculation) triggered. | Motor driven continuously below rated speed at full torque, motor overloaded. | Verify motor cooling, check load duty cycle and current limits. |
| F011 | Motor Stalled | Motor locked or unable to accelerate. | Mechanical lock/jam, current limit reached during acceleration. | Check mechanical load for blockage or binding. |
| F051 | EEPROM Fault | Internal EEPROM non-volatile parameter memory failure. | Internal hardware failure or corrupt parameter sector. | Attempt factory reset parameter load; internal hardware fault — replace the unit if error persists. |
| F052 | Power Stack Fault | Internal power circuit / gate driver circuit error. | Defective internal power module (IGBT / driver board failure). | Internal board-level hardware failure — unit is not field serviceable; return for repair or replace unit. |
| F070 | Option Board Error | Communication or option board hardware initialization failure. | Option board loose or damaged, internal interface fault. | Check option board seat, inspect internal connections or replace option module. |
| F081 | USS Timeout | Serial communication link timeout over USS protocol. | Broken RS-485 connection, baud rate mismatch, host PLC or PC stopped transmitting. | Inspect RS-485 wiring, verify bus master operation and baud rate settings. |
Haeufig gestellte Fragen
Welche Software wird für die Parameterkonfiguration des Siemens 6SE4210-2NA00 benötigt?
Die Parameterkonfiguration und Diagnose kann PC-gestützt über die Siemens-Softwarewerkzeuge DriveMonitor oder Simovis durchgeführt werden. Alternativ lassen sich Parameter direkt über ein aufsteckbares Bedienfeld wie das PMU oder OP2 einstellen.
Über welche serielle Schnittstelle verfügt der Frequenzumrichter 6SE4210-2NA00?
Der Umrichter besitzt eine integrierte RS-485-Schnittstelle, die das Siemens USS-Protokoll mit Übertragungsraten von bis zu 19,2 kbit/s unterstützt. Damit ist eine direkte Verbindung zu SIMATIC S7-SPSen möglich.
Wie werden die Betriebsparameter beim Gerätetausch auf den Ersatzumrichter übertragen?
Da der 6SE4210-2NA00 alle Parameter im internen EEPROM speichert, können die Daten über die Bedienfelder OP2/PMU oder per DriveMonitor/Simovis ausgelesen und direkt auf das Ersatzgerät kopiert werden.
Was bedeutet der Fehlercode F052 am Simovert P Umrichter?
Fehler F052 zeigt einen Hardwaredefekt im internen Leistungsteil oder in der Treiberschaltung (Power Stack Fault) an. Dieser Fehler ist im Feld nicht reparierbar, sodass der Umrichter ausgetauscht oder zur Reparatur eingesendet werden muss.
Welches Nachfolgeprodukt empfiehlt Siemens für den abgekündigten 6SE4210-2NA00?
Als moderner Nachfolger wird die Serie SINAMICS V20 mit der Artikelnummer 6SL3210-5BB11-2BV1 empfohlen, die bei ähnlichen Leistungsdaten erweiterte Funktionen und höhere Energieeffizienz bietet.
