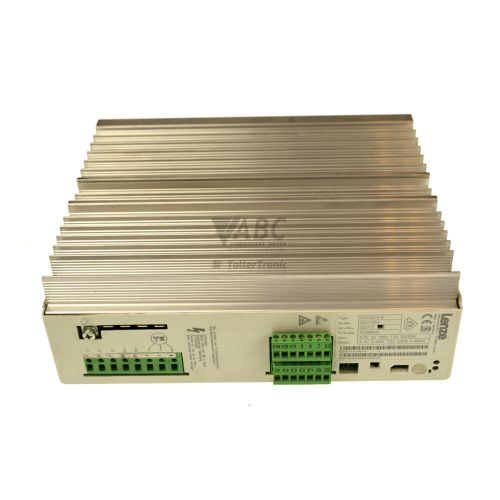

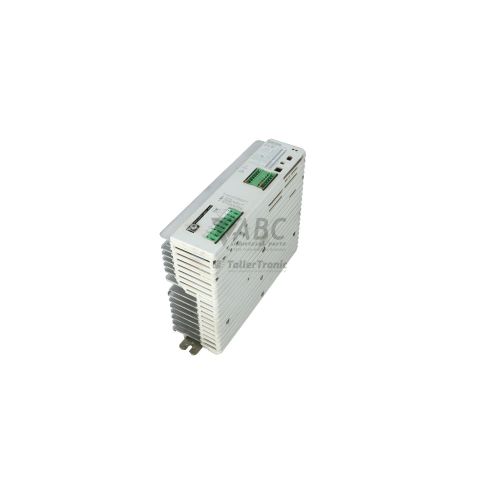

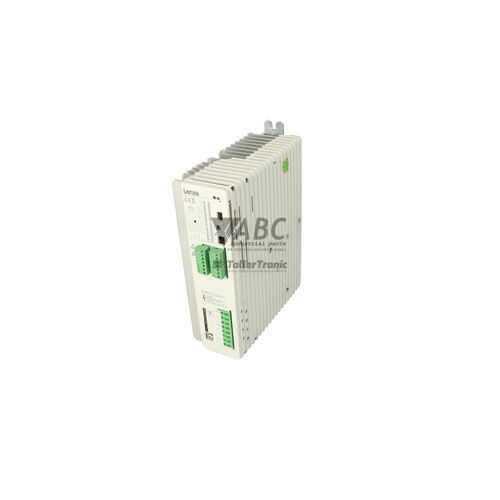

Lenze 00411351 EVF8212-E Frequenzumrichter – 8200 vector 0,75 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 00411351 EVF8212-E ist ein Frequenzumrichter der Serie 8200 vector mit einer Nennleistung von 0,75 kW. Das Gerät wurde für die Schaltschrankmontage mit der Schutzart IP20 entwickelt und dient der präzisen Drehzahl- und Drehmomentregelung von Drehstrom-Asynchronmotoren. Der Umrichter arbeitet an einer Eingangsspannung von 180 V bis 264 V AC bei 45 bis 65 Hz und stellt einen Ausgangsfrequenzbereich von 0 bis 480 Hz bereit. Je nach Anforderungsprofil unterstützt der EVF8212-E neben geberloser Vektorregelung auch lineare und quadratische U/f-Kennliniensteuerungen mit hohem Anlaufmoment.
Für die Einbindung in Steuerungsumgebungen verfügt der EVF8212-E über einen integrierten CAN-Systembus (bis zu 500 kbps) sowie über einen Steckplatz für Funktionsmodule. So können je nach Ausführung Optionskarten wie PROFIBUS-DP (EMF2133IB oder EMF2131IB) oder LECOM-B RS485 (EMF2102IB) genutzt werden. Die Inbetriebnahme eines Ersatzgeräts erfordert die Übertragung der anwendungsspezifischen Parameterdaten. Im internen EEPROM können bis zu vier Parametersätze gespeichert werden, die sich mit dem Bedienteil XT Keypad (EMZ8201BB) oder der Software Lenze Global Drive Control (GDC) übertragen lassen. Bei der Vorbereitung und Sicherung der Konfiguration unterstützt ABC Industrial Parts Fachbetriebe bei der reibungslosen Wiederinbetriebnahme.
Der Betriebszustand des Umrichters lässt sich direkt über zwei Status-LEDs ablesen: Eine grüne LED zeigt den Standby-Betrieb (blinkend) oder den aktiven Fahrbetrieb (dauerhaft grün) an, während eine rote LED einen Fehlerzustand oder TRIP-Status meldet. Detaillierte Diagnosen und der Fehlerspeicher (C0168/1 bis C0168/4) können über das Bedienteil oder GDC eingesehen werden. Tritt ein interner Hardwarefehler auf, der sich nicht durch Zurücksetzen oder Prüfen der Verdrahtung beheben lässt, ist eine Reparatur auf Bauteilebene im Feld meist nicht möglich. In solchen Fällen bietet ABC Industrial Parts eine schnelle Überprüfung sowie geprüfte Austauschgeräte zur Minimierung von Ausfallzeiten an.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 00411351 |
| Modell/Typ | EVF8212-E |
| Produktfamilie | 8200 vector |
| Komponententyp | Frequenzumrichter |
| Nennleistung | 0,75 kW |
| Eingangsspannungsbereich | 180 - 264 V AC |
| Eingangsfrequenzbereich | 45 - 65 Hz |
| Nennausgangsstrom | 4,0 A |
| Maximaler Ausgangsstrom | 6,0 A |
| Ausgangsfrequenzbereich | 0 - 480 Hz |
| Schaltfrequenz | 8 kHz |
| Steuerungsverfahren | Geberlose Vektorregelung, U/f linear, U/f quadratisch |
| Integrierte Busschnittstelle | CAN Systembus / CANopen (500 kbps) |
| Schutzart | IP20 |
| Montageart | Schaltschrankmontage |
Programmierung und Konfiguration
Die Parameterisierung des Lenze EVF8212-E erfolgt wahlweise über die Software Lenze Global Drive Control (GDC) oder direkt am Gerät mit dem XT Keypad (EMZ8201BB). Über den Parameter C0183 lässt sich der aktuelle Status abfragen, während gezielte Anpassungen der Motordaten, Rampenzeiten und Regelungsarten schnell vorgenommen werden können.
Der im Umrichter integrierte EEPROM-Speicher bietet Kapazität für bis zu vier vollständige Parametersätze. Dadurch lassen sich Konfigurationen sichern und direkt auf ein Ersatzgerät kopieren, was Ausfallzeiten bei einem Komponentenaustausch erheblich reduziert.
Kommunikation und Systemintegration
Der EVF8212-E ist werksseitig mit einem integrierten CAN-Systembus (CANopen) ausgestattet, der Datenraten von bis zu 500 kbps unterstützt. Diese Schnittstelle ermöglicht den schnellen Datenaustausch zwischen mehreren Antrieben in Master/Slave-Strukturen sowie die direkte Anbindung an übergeordnete Steuerungen.
Zusätzlich verfügt das Gerät über einen Steckplatz für Funktionsmodule. Je nach Anlage lassen sich darüber Feldbusschnittstellen wie PROFIBUS-DP (EMF2133IB / EMF2131IB) oder LECOM-B RS485 (EMF2102IB) nachrüsten, um den Umrichter nahtlos in bestehende Automatisierungsnetzwerke zu integrieren.
Diagnose und Statusanzeige
Zur schnellen Orientierung vor Ort dienen zwei Leuchtdioden an der Frontseite des EVF8212-E, die den aktuellen Betriebs- und Fehlerzustand anzeigen. Eine detaillierte Fehlerdiagnose ist über das XT-Bedienteil oder die GDC-Software möglich, wo der Fehlerspeicher mit vier Plätzen (C0168/1 bis C0168/4) ausgelesen werden kann.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Fault / TRIP | Rot - Dauerhaft oder blinkend | Aktiver Fehlerzustand oder TRIP-Status |
| Operation | Grün - Blinkend oder dauerhaft | Blinkend signalisiert betriebsbereiten Standby-Zustand; dauerhaft leuchtend zeigt aktivierten, laufenden Antrieb an |
Austausch und Ersatzteile
Beim Ersetzen eines Lenze 00411351 EVF8212-E ist darauf zu achten, dass das eingesteckte Funktionsmodul (z. B. PROFIBUS EMF2133IB oder LECOM EMF2102IB) auf das neue Gerät übertragen wird. Zudem müssen die Parameterdaten aus dem vorhandenen Umrichter gesichert und in den Speicher des Austauschgeräts geladen werden.
Da die Serie 8200 vector eine etablierte Altgeneration darstellt, erlaubt ein 1:1-Austausch die schnelle Wiederaufnahme der Produktion ohne Änderungen an der SPS-Software. Für zukünftige Anlagenmodernisierungen empfiehlt der Hersteller die Nachfolgeserie Lenze i550.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss | Kurzschluss oder Erdschluss an den Motorgangsklemmen festgestellt | Kurzschluss in der Motorwicklung oder im Motorkabel; Erdschluss; zu hohe Kabelkapazität | Motor und Verkabelung auf Kurzschluss und Isolationsfehler prüfen; Motorkabellänge überprüfen |
| OC2 | Überstrom während der Beschleunigung | Zu hoher Motorstrom während der Beschleunigungsphase aufgetreten | Beschleunigungszeit zu kurz; Motorüberlastung; Umrichter für dynamische Last zu klein dimensioniert | Beschleunigungszeit (C0012) erhöhen; Motorlast und mechanische Schwergängigkeit prüfen |
| OC3 | Überstrom während der Verzögerung | Zu hoher Motorstrom während der Verzögerungsphase aufgetreten | Verzögerungszeit zu kurz; Lastträgheit ohne Bremschopper/Bremswiderstand zu hoch | Verzögerungszeit (C0013) erhöhen; Bremskonfiguration überprüfen |
| OC5 | I x t Überlastung | Thermische Überlastung des Umrichter-Leistungsteils (I x t Integration) | Dauerhafter Überstrom; niedrige Motordrehzahl bei hohem Drehmoment; unzureichende Kühlung | Belastung prüfen; Umgebungstemperatur und Freiräume für Kühlung kontrollieren |
| OU | Überspannung Zwischenkreis | Zwischenkreisspannung hat den oberen Schwellenwert überschritten | Generatorische Energie vom Motor beim Bremsen; Netzspannung zu hoch | Verzögerungszeit (C0013) verlängern; externen Bremschopper/Bremswiderstand anschließen; Netzspannung prüfen |
| LU | Unterspannung Zwischenkreis | Zwischenkreisspannung ist unter den unteren Schwellenwert gefallen | Netzspannungsausfall oder -einbruch; Phasenausfall; Eingangsnetzschalter/-sicherung ausgelöst | Eingangsspannungsversorgung, Sicherungen und Netzschütz prüfen |
| OH | Kühlkörper-Übertemperatur | Kühlkörpertemperatur des Umrichters überschreitet den maximalen Sicherheitswert (>85 °C) | Umgebungstemperatur zu hoch; Kühlrippen verschmutzt; Lüfter defekt oder blockiert; zu wenig Belüftungsraum | Schaltschrankkühlung verbessern; Kühlrippen reinigen; Lüfterfunktion prüfen; Taktfrequenz reduzieren |
| OH7 | Motortemperaturfehler | Thermokontakt oder PTC-Fühler am Motor hat Übertemperaturalarm ausgelöst | Thermische Motorüberlastung; Eigenlüfter blockiert; fehlerhafte Thermistorverdrahtung | Motor abkühlen lassen; Motorlast und Lüfter prüfen; PTC-Anschluss an Klemmen T1/T2 kontrollieren |
| EER | EEPROM-Fehler | Interner EEPROM-Prüfsummenfehler oder Lese-/Schreibfehler bei Parametern | Spannungsausfall während des Speicherns; Starke EMV-Einstreuung; interner Speicherdefekt | Werkseinstellung laden (C0002 = 1) und Gerät neu parametrieren. Bei anhaltendem Fehler liegt ein Hardwaredefekt vor |
| CE0 | Kommunikationsfehler Schnittstelle | Kommunikationsunterbrechung zwischen Umrichter und Optionenslot | Funktionsmodul nicht richtig eingesteckt; schlechter Kontakt oder Modul defekt | Funktionsmodul neu einsetzen; defektes Modul austauschen |
| CE1 | Systembus Kommunikationsfehler | Timeout oder Leitungsfehler auf dem integrierten CAN-Systembus | Unterbrochene CAN-Verbindung; falsche Baudrate oder Knotenadresse; fehlende Abschlusswiderstände | CAN-Bus-Verkabelung, Abschlusswiderstände (120 Ohm) und Knoteneinstellungen prüfen |
| H05 | Interner Fehler | Hardwarefehler im Leistungsteil oder Fehler auf der internen Steuerkarte | Interner Bauteiledefekt auf der Treiber- oder Leistungsplatine | Interner Hardwarefehler – Gerät zur Reparatur einsenden oder Umrichter austauschen |
| LP1 | Netzphasenausfall | Ausfall oder Einbruch einer Phase der AC-Eingangsspannung | Netzsicherung ausgelöst; lose Verdrahtung; starke Netzunsymmetrie | Netzverkabelung, Eingangssicherungen und Phasensymmetrie überprüfen |
Haeufig gestellte Fragen
Über welche Steuerungsmethoden verfügt der Lenze EVF8212-E?
Der Umrichter unterstützt geberlose Vektorregelung sowie steuerbare U/f-Kennlinien (linear und quadratisch) für eine präzise Anpassung an unterschiedliche Motorlasten.
Wie werden Parameter auf ein Ersatzgerät übertragen?
Parametersätze können über die Software Lenze Global Drive Control (GDC) oder mithilfe des XT Keypads (EMZ8201BB) aus dem internen EEPROM ausgelesen und auf den Ersatzumrichter übertragen werden.
Welche Bussysteme werden vom EVF8212-E unterstützt?
Das Gerät besitzt einen integrierten CAN-Systembus (CANopen, bis 500 kbps). Über den Modulsteckplatz können zudem Optionen für PROFIBUS-DP oder LECOM-B RS485 nachgerüstet werden.
Was bedeutet die Fehlermeldung EER am Display?
Der Fehler EER deutet auf einen Prüfsummen- oder Speicherfehler im EEPROM hin. Nach dem Laden der Werkseinstellungen (C0002 = 1) muss das Gerät neu parametriert werden. Bleibt der Fehler bestehen, liegt ein interner Hardwaredefekt vor.
Welche Nachfolgeserie wird für den Austausch empfohlen?
Als moderne Nachfolgelösung für die Serie 8200 vector empfiehlt Lenze die Inverter-Serie i550.
