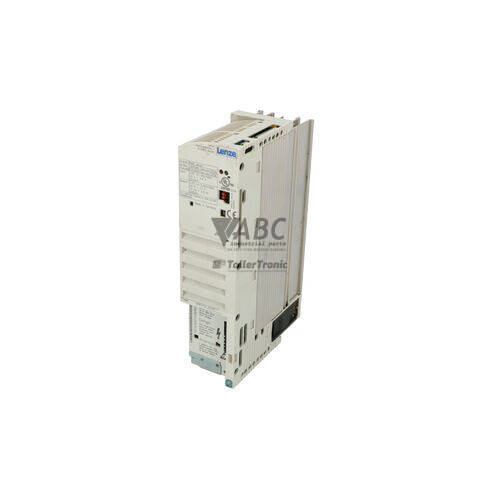

Lenze 13015367 E82EV152_4C – 8200 Vector Frequenzumrichter 1,5 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 13015367 mit der Typenbezeichnung E82EV152_4C ist ein kompakter Frequenzumrichter aus der Serie 8200 Vector, der für die präzise Drehzahl- und Drehmomentregelung von dreiphasigen Asynchronmotoren entwickelt wurde. Das Gerät ist für ein dreiphasiges Versorgungsnetz von 320 V bis 528 V AC bei 45 bis 65 Hz ausgelegt und liefert eine Bemessungsleistung von 1,5 kW (2 PS). Mit einem Bemessungsausgangsstrom von 3,9 A bei 400 V bzw. 3,3 A bei 480 V sowie einer Überlastfähigkeit von 150 % für 60 Sekunden bietet dieser Frequenzumrichter der Schutzart IP20 eine verlässliche Antriebsleistung für Schaltschrankinstallationen. Das integrierte Kühlkörperdesign sorgt dabei für die notwendige Entwärmung im laufenden Betrieb.
Für die Inbetriebnahme eines Ersatzgeräts stehen flexible Parametrier- und Kommunikationsoptionen zur Verfügung. Der Umrichter verfügt über modulare Steckplätze zur Einbindung von Funktionsmodulen wie dem CANopen-Modul E82ZAFCC oder dem PROFIBUS-DP-Modul E82ZAFPC010. Ein Austausch des Geräts erfordert in der Regel die Übertragung der bestehenden Konfiguration, da Frequenzumrichter selten ohne vorherige Einstellung betriebsbereit sind. Parameter können direkt über das Bedienelement XT Keypad E82ZBC geklont oder mithilfe der Software Lenze Global Drive Control (GDC) bzw. EASY Starter in Verbindung mit dem PC-Diagnoseadapter E82ZWL001 übertragen werden. Im internen EEPROM lassen sich bis zu vier vollständige Parametersätze sichern. Bei der Sicherung und Übertragung von Konfigurationsdaten unterstützt Sie ABC Industrial Parts.
Die Diagnose des Betriebszustands erfolgt direkt am Gerät sowie über die Steuerungssoftware. Zwei LEDs signalisieren den aktuellen Zustand: Die grüne Ready-LED zeigt die Betriebsbereitschaft oder eine aktive Sperre an, während die rote Fault-LED Warnungen sowie aktive TRIP-Fehler meldet. Ein dauerhaftes Leuchten der roten LED deutet auf einen Hardwaredefekt hin. Detaillierte Fehlerhistorien können über das XT Keypad E82ZBC oder die Softwareparameter C0003 sowie C0161 bis C0163 ausgelesen werden. Bei schwerwiegenden internen Platinenfehlern oder EEPROM-Fehlern ist eine Reparatur vor Ort meist nicht möglich, sodass eine Instandsetzung oder ein geprüftes Ersatzgerät von ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlage darstellt.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13015367 |
| Modell/Typ | E82EV152_4C |
| Produktfamilie | 8200 Vector |
| Komponentenart | Frequenzumrichter |
| Bemessungsleistung (kW) | 1.5 kW |
| Bemessungsleistung (PS) | 2 hp |
| Spannungsversorgungsbereich | 320 - 528 V AC |
| Netzfrequenz | 45 - 65 Hz |
| Bemessungsausgangsstrom (400V) | 3.9 A |
| Bemessungsausgangsstrom (480V) | 3.3 A |
| Max. Ausgangsstrom (60s Überlast) | 5.9 A |
| Ausgangsfrequenzbereich | 0 - 480 Hz |
| Schaltfrequenz | 8 kHz |
| Regelungsverfahren | V/f linear, V/f quadratisch, Geberlose Vektorregelung (VFC) |
| Schutzart | IP20 |
| Montageart | Schaltschrankmontage (Panel Mount) |
Programmierung und Konfiguration
Die Konfiguration des Lenze E82EV152_4C erfolgt wahlweise über das aufsteckbare Bedienelement XT Keypad E82ZBC oder per PC-Software. Mit den Engineering-Werkzeugen Lenze Global Drive Control (GDC) oder EASY Starter lässt sich der Frequenzumrichter übersichtlich parametrieren und diagnostizieren. Die Verbindung zum PC wird dabei über den PC-Diagnoseadapter E82ZWL001 hergestellt.
Der Frequenzumrichter besitzt einen nichtflüchtigen internen EEPROM-Speicher, der bis zu vier vollständige Parametersätze aufnehmen kann. Dies ermöglicht ein einfaches Sichern und Klonen von Konfigurationen beim Austausch von Geräten. Über das XT-Keypad können gespeicherte Parameter direkt von einem Umrichter auf einen anderen übertragen werden, was Stillstandszeiten bei Wartungsarbeiten minimiert.
Kommunikation und Systemintegration
Der Frequenzumrichter der Serie 8200 Vector verfügt über ein modulares Schnittstellenkonzept. Über integrierte Funktionssteckplätze lässt sich das Gerät flexibel an unterschiedliche Feldbussysteme anbinden. Unterstützt werden unter anderem das CANopen-Modul E82ZAFCC sowie das PROFIBUS-DP-Modul E82ZAFPC010, wodurch eine nahtlose Integration in übergeordnete Automatisierungsnetzwerke möglich ist.
Neben CANopen und PROFIBUS-DP unterstützt die Architektur der Serie weitere Feldbusprotokolle wie INTERBUS, DeviceNet und AS-Interface. Für die direkte PC-Diagnose und Inbetriebnahme steht der Diagnoseadapter E82ZWL001 zur Verfügung, der eine zuverlässige Schnittstelle zwischen Rechner und Umrichter bereitstellt.
Diagnose und Statusanzeige
Zur schnellen optischen Zustandsüberwachung stehen an der Frontseite des Umrichters zwei LED-Anzeigen zur Verfügung. Die grüne Ready-LED informiert über die Spannungsversorgung und den Betriebszustand der Leistungselektronik, während die rote Fault-LED Störungen oder Warnungen signalisiert.
Zur detaillierten Störungsanalyse lassen sich Fehlercodes über das Bedienelement XT Keypad E82ZBC oder in der Software GDC bzw. EASY Starter über die Parameter C0003 sowie C0161 bis C0163 auslesen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Ready LED (Green) | Green - Aus / Blinkend / Ein | Aus: Antrieb aus / interne Spannungsversorgung fehlt; Blinkend: Reglersperre aktiv oder Initialisierung; Ein: Antrieb betriebsbereit / Ausgang freigegeben |
| Fault LED (Red) | Red - Aus / Blinkend / Ein | Aus: Normalbetrieb; Blinkend: Warnung aktiv; Ein: Aktiver Fehler / TRIP-Zustand. Dauerlicht zeigt Hardwarefehler an. |
Austausch und Ersatzteile
Obwohl die Produktfamilie Lenze 8200 Vector abgekündigt ist, bleibt der Frequenzumrichter E82EV152_4C eine zentrale Komponente für den Weiterbetrieb bestehender Anlagen. Beim Austausch muss sichergestellt werden, dass die Teilenummer 13015367 exakt übereinstimmt, um Kompatibilitätsprobleme zu vermeiden.
Ein Ersatzgerät erfordert vor dem Anlauf die Übertragung der anlagenspezifischen Parameter. Diese können entweder mit dem Bedienelement XT Keypad E82ZBC geklont oder über die Software Lenze GDC / EASY Starter vom Altgerät ausgelesen und auf das Austauschgerät überspielt werden. Zudem müssen eventuell vorhandene Kommunikationsmodule wie E82ZAFCC oder E82ZAFPC010 korrekt auf den Modulsteckplatz umgesetzt werden.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss | Kurzschluss an den Ausgangsklemmen U, V, W des Frequenzumrichters | Kurzschluss im Motorkabel, Kurzschluss in den Motorwicklungen, Hochlaufzeit zu kurz eingestellt | Motorkabel und Motorisolation prüfen, Hochlaufzeitparameter C0012 überprüfen |
| OC2 | Erdschluss | Erdschluss an den Ausgangsklemmen U, V, W | Erdschluss im Motorkabel oder Motor, zu hohe Kabelkapazität | Motor und Motorkabel auf Erdschluss prüfen, zulässige Motorkabellänge überprüfen |
| OC5 | I x t Überlast | Dauerhafte Überlastung / Ixt-Thermomasse-Schwelle überschritten | Antrieb über längeren Zeitraum über dem Bemessungsstrom belastet, Motor mechanisch blockiert | Dimensionierung des Antriebs prüfen, Motorlast und Mechanik kontrollieren, Laststrom reduzieren |
| OH | Kühlkörperübertemperatur | Kühlkörpertemperatur überschreitet Grenzwert (> 90 °C) | Unzureichende Kühlung, Lüfter defekt oder blockiert, Umgebungstemperatur zu hoch, Kühlkörper verschmutzt | Kühlkörper reinigen, Lüfterfunktion und Luftdurchsatz prüfen, Umgebungstemperatur oder Last reduzieren |
| OH4 | Motorübertemperatur | Thermosensor / PTC-Eingang ausgelöst | Thermokontakt oder PTC-Sensor im Motor wegen Motorüberhitzung geöffnet | Motor abkühlen lassen, Motorlast und Kühlfunktion des Lüfters prüfen |
| OU | Überspannung Zwischenkreis | Zwischenkreisspannung überschreitet Maximalwert (> 800 V DC bei 400V-Klasse) | Zu hohe Rückspeiseenergie vom Motor beim Bremsen, Verzögerungszeit zu kurz eingestellt, Bremschopper/Bremswiderstand fehlt oder defekt | Verzögerungszeitparameter C0013 erhöhen, Bremsmodul/Bremswiderstand installieren, Netzspannung prüfen |
| LU | Unterspannung Zwischenkreis | Zwischenkreisspannung fällt unter Mindestwert (< 430 V DC bei 400V-Klasse) | Netzspannung zu niedrig, Netzphase fehlt, Netzsicherung durchgebrannt, Spannungseinbruch | Netzspannung, Sicherungen und Netzanschlüsse überprüfen |
| LP1 | Phasenausfall | Netzphasenausfall erkannt | Ausfall einer Netzphase, starke Netzunsymmetrie | Netzanschluss an den Klemmen L1, L2, L3 sowie Sicherungen prüfen |
| EE0 | EEPROM-Datenfehler | Prüfsummenfehler im internen EEPROM oder korrupte Konfigurationsdaten | Spannungsausfall während des Schreibvorgangs, interner EEPROM-Speicherbaustein defekt | Werkseinstellungen laden (Parameter C0002). Bleibt der Fehler bestehen, liegt ein Hardwarefehler vor — Gerät zur Reparatur einsenden oder Umrichter tauschen. |
| EEr | EEPROM-Lesefehler | Fehler beim Zugriff auf den nichtflüchtigen Parameterspeicher | Interner Hardwarefehler auf der Steuerplatine | Interner Hardwarefehler — Gerät zur Reparatur einsenden oder Umrichter tauschen. |
| CE0 | Kommunikationsfehler Steckplatz | Kommunikationsstörung zwischen Umrichter-Grundgerät und aufgestecktem Funktionsmodul | Funktionsmodul lose oder defekt, Unterbrechung der Feldbusleitung | Mechanischen Sitz des Funktionsmoduls prüfen, Feldbuskabelverbindungen kontrollieren |
| PEr | Parameterfehler | Inkonsistente Parameterkonfiguration oder Fehler beim Übertragen des Parametersatzes | Inkompatible Konfiguration hochgeladen oder Übertragung unterbrochen | Werkseinstellungen wiederherstellen oder gültige Projektdatei mit der Software GDC übertragen |
| H05 | Interner Fehler | Interner Fehler der Steuerplatine oder des Prozessors | Interner Elektronikausfall | Interner Hardwarefehler — Gerät zur Reparatur einsenden oder Umrichter tauschen. |
Haeufig gestellte Fragen
Welche Software wird für die Parametrierung des Lenze E82EV152_4C benötigt?
Für die Parametrierung und Diagnose wird die Software Lenze Global Drive Control (GDC) oder EASY Starter verwendet. Die Verbindung zum PC erfolgt über den PC-Diagnoseadapter E82ZWL001.
Wie können die Parameter beim Austausch des Frequenzumrichters übertragen werden?
Die Einstellungen können über das Bedienelement XT Keypad E82ZBC direkt von einem Umrichter auf einen anderen kopiert werden. Alternativ lässt sich das Projekt mit der Software GDC auslesen und auf das Ersatzgerät übertragen.
Was bedeutet eine dauerhaft rot leuchtende Fault-LED am Umrichter?
Eine dauerhaft rot leuchtende Fault-LED zeigt einen aktiven Fehlerzustand (TRIP) oder einen internen Hardwarefehler an. Über den Parameter C0003 oder das XT-Keypad kann der genaue Fehlercode ermittelt werden.
Welche Feldbusse unterstützt der Lenze 13015367 E82EV152_4C?
Durch modulare Funktionsmodule werden unter anderem CANopen (E82ZAFCC), PROFIBUS-DP (E82ZAFPC010) sowie INTERBUS, DeviceNet und AS-Interface unterstützt.
Kann ein interner Platinenfehler (z. B. H05 oder EEr) vor Ort behoben werden?
Nein, interne Platinen- oder Speicherfehler sind vor Ort meist nicht reparabel. In solchen Fällen ist eine Fachreparatur oder der Austausch gegen ein geprüftes Ersatzgerät erforderlich.
