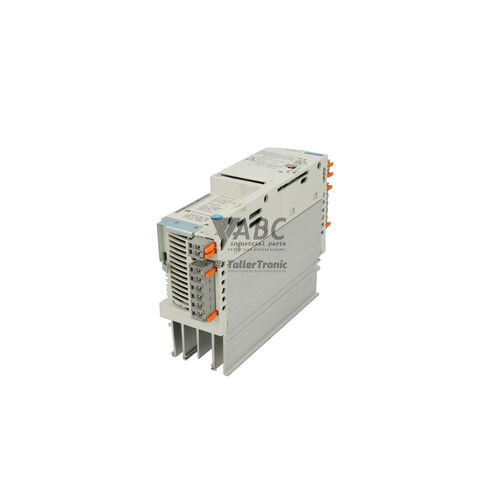

Lenze 13129096 E82EV153_4B201 – 8200 Vector Frequenzumrichter 15 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 13129096 (Modell E82EV153_4B201) ist ein Frequenzumrichter mit einer Bemessungsleistung von 15 kW aus der Serie 8200 Vector, der zur präzisen Drehzahl- und Drehmomentregelung von Dreiphasen-Asynchronmotoren eingesetzt wird. Das Gerät arbeitet an einer Versorgungsspannung von 320 V AC bis 528 V AC bei nominal 3AC 400/480 V AC und liefert einen Bemessungsausgangsstrom von 32 A sowie einen maximalen Ausgangsstrom von 48 A bei einer Überlastfähigkeit von 150 % für 60 Sekunden. Ausgeführt im kompakten IP20-Schaltschrankgehäuse verfügt der Umrichter über einen integrierten Bremschopper-Transistor sowie grundlegende Entstörfilter und unterstützt Ausgangsfrequenzen von 0 bis 480 Hz im Betrieb mit einer Standard-Schaltfrequenz von 8 kHz. Die Regelung erfolgt wahlweise über geberlose Vektorregelung oder eine anpassbare U/f-Kennlinie.
Für die Einbindung in Anlagen verfügt der Frequenzumrichter über ein modulares Schnittstellenkonzept mit einem Steckplatz für Funktionsmodule. Je nach Anforderung werden hier Standard-I/O-, Application-I/O- oder Feldbusmodule wie CANopen (E82ZAFCC010), PROFIBUS-DP (E82ZAFPC001), LECOM, DeviceNet oder Interbus eingesetzt. Bei der Inbetriebnahme eines Ersatzgeräts müssen die spezifischen Modulsteckplätze und Parameter exakt an die bestehende Maschine angepasst werden. Der integrierte EEPROM-Speicher sichert bis zu vier vollständige Parametersätze netzausfallsicher ab, was die Übertragung von Einstellungen über die Bedienmodule E82ZBC oder E82ZBB sowie die Inbetriebnahmesoftware Lenze Global Drive Control (GDC) ermöglicht. ABC Industrial Parts unterstützt Sie bei der Bereitstellung geprüfter Ersatzgeräte und der sicheren Parameterübertragung für einen schnellen Anlauf.
Die Diagnose und Zustandsüberwachung erfolgen direkt am Gerät über integrierte LED-Statusanzeigen sowie detaillierte Fehlercodes im Klartext auf den aufsteckbaren Bedienfeldern oder im Diagnosefenster von GDC. Eine grüne LED signalisiert den Betriebsstatus wie Reglersperre oder Strombegrenzung, während eine rote LED Auslösungen, Warnungen oder interne Hardwarefehler anzeigt. Über den Fehlerspeicher im Parameter C0161 lassen sich vergangene Störereignisse gezielt analysieren. Bei auftretenden Störungen sollten zunächst die Netzspannung, die Motorkabel auf Kurz- oder Erdschluss sowie die Busverbindungen und Modulsitze überprüft werden. Liegen interne Platinen- oder Speicherfehler vor, ist eine Reparatur im Feld nicht möglich; in solchen Fällen bietet ABC Industrial Parts mit getesteten Tauschgeräten oder professionellem Reparaturservice eine zuverlässige Lösung zur Vermeidung längerer Stillstandzeiten.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13129096 |
| Modell/Typ | E82EV153_4B201 |
| Produktfamilie | 8200 Vector |
| Komponententyp | Frequenzumrichter |
| Bemessungsleistung | 15 kW |
| Spannungsbereich | 320 - 528 V AC |
| Nenneingangsspannung | 3AC 400/480 V AC |
| Bemessungsstrom | 32 A |
| Maximaler Ausgangsstrom | 48 A |
| Ausgangsspannungsbereich | 0 - 400 V AC |
| Ausgangsfrequenzbereich | 0 - 480 Hz |
| Standard-Schaltfrequenz | 8 kHz |
| Regelungsverfahren | Geberlose Vektorregelung / U/f-Kennlinie |
| Schutzart | IP20 |
| Integrierter Bremschopper | Ja |
Programmierung und Konfiguration
Die Parametrierung und Projektierung des Frequenzumrichters Lenze E82EV153_4B201 erfolgt flexibel über die Inbetriebnahmesoftware Lenze Global Drive Control (GDC) oder direkt vor Ort über die Steckmodule E82ZBC (Standard-Keypad) und E82ZBB (Klartext-Keypad). Die Software GDC bietet ein übersichtliches Diagnosefenster, Zugriff auf den Fehlerspeicher sowie erweiterte Parameterstrukturierungen für die Optimierung der U/f-Kennlinie oder der geberlosen Vektorregelung.
Der integrierte EEPROM-Speicher erlaubt das Abspeichern von bis zu vier vollständigen Parametersätzen direkt im Umrichter. Dies ermöglicht die Offline-Klonung von Parametern ohne zusätzlichen PC bei einem Geräteaustausch im Feld. Über die Reset- und Ladefunktionen (wie Parameter C0002 = 1) lassen sich Werkseinstellungen wiederherstellen oder Sicherungen aus dem Speicher laden, um das Austauschgerät exakt auf die Prozessumgebung abzustimmen.
Kommunikation und Systemintegration

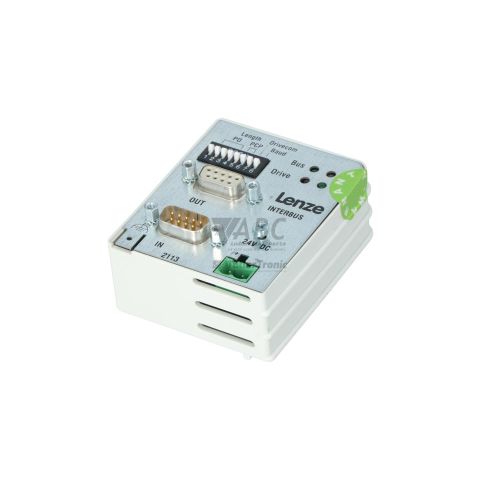

Der Lenze 13129096 setzt auf ein modulares Kommunikations- und I/O-Konzept. Über den integrierten Funktionsmodulsteckplatz lässt sich die Leistungseinheit an unterschiedliche Steuerungsumgebungen anpassen. Zu den kompatiblen Optionsbaugruppen gehören Standard-I/O-Module (z. B. E82ZAFSC010), Application-I/O-Module sowie Feldbus-Schnittstellen für CANopen (E82ZAFCC010) und PROFIBUS-DP (E82ZAFPC001). Zudem werden Protokolle wie LECOM, DeviceNet und Interbus unterstützt.
Die Feldbusanbindung erlaubt die Übertragung von Sollwerten, Steuerbefehlen und Diagnosedaten in Echtzeit an übergeordnete SPS-Systeme. Bei der Systemintegration müssen Baudrate, Knotenadresse und Busabschlusswiderstände korrekt eingestellt werden. Zudem sorgen digitale Statusausgänge und Relaiskontakte am Umrichter für eine direkte Rückmeldung des Betriebs- und Störzustands an die Sicherheits- oder Steuerungsebene.
Diagnose und Statusanzeige
Die Diagnosearchitektur des Lenze E82EV153_4B201 bietet mehrstufige Überwachungsmöglichkeiten zur schnellen Fehlerlokalisierung. Über die aufsteckbaren Keypads E82ZBC und E82ZBB werden Fehlercodes im Klartext angezeigt. Zusätzlich speichert der Umrichter Störungshistorien im Parameter C0161, die sowohl über das Keypad als auch im GDC-Diagnosefenster ausgelesen werden können.
Status-LEDs an der Gerätefront geben eine sofortige optische Rückmeldung über den aktuellen Betriebszustand sowie anstehende Überlasten oder Systemfehler.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Ready / Operational (Grüne LED) | Grün - Dauerhaft / Langsames Blinken / Schnelles Blinken | Dauerhaft EIN = Umrichter betriebsbereit / freigegeben. Langsames Blinken (1 Hz) = Umrichterausgang gesperrt (Reglersperre aktiv). Schnelles Blinken (2 Hz) = Aktive Strombegrenzung / Überlastgrenze erreicht. |
| Fault / Error (Rote LED) | Rot - Dauerhaft / Langsames Blinken / Schnelles Blinken | Dauerhaft EIN = Störung aktiv (Umrichter abgeschaltet/verriegelt). Langsames Blinken (1 Hz) = Warnung aktiv (Betrieb läuft, Bedingung steht an). Schnelles Blinken (2 Hz) = Interner Hardwarefehler oder Sperrzustand (Ausschalten/Service erforderlich). |
Austausch und Ersatzteile
Beim Austausch des Lenze 13129096 (E82EV153_4B201) muss darauf geachtet werden, dass die Leistungsteilspezifikationen (15 kW, 32 A) sowie die installierten Funktionsmodule mit dem Altgerät übereinstimmen. Das steckbare Funktionsmodul und das Bedien-Keypad können vom bisherigen Gerät übernommen werden, sofern diese intakt sind.
Vor der Inbetriebnahme der Ersatzeinheit muss der Parametersatz übertragen werden. Dies geschieht entweder durch Einlesen der gesicherten Parameterdaten über das Kommunikationsprogramm Lenze GDC oder durch direkte Parameterübertragung über das Keypad aus dem EEPROM-Speicher. Eine Überprüfung der Firmware-Kompatibilität stellt sicher, dass alle Parameterstrukturen korrekt geladen werden.
Obwohl die Serie Lenze 8200 Vector herstellerseitig abgekündigt ist, sichert der Einsatz geprüfter Ersatzbaugruppen den unterbrechungsfreien Weiterbetrieb bestehender Fertigungslinien. Für zukünftige Neukonstruktionen oder umfassende Anlagenmodernisierungen empfiehlt der Hersteller den Umstieg auf die Frequenzumrichterserie Lenze i550 Cabinet.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss / Überstrom | Ausgangsstrom hat aufgrund eines Kurzschlusses oder zu kurzer Beschleunigungszeit den internen Schwellenwert überschritten. | Kurzschluss an den Ausgangsphasen, Erdschluss, Kurzschluss in der Motorwicklung, Beschleunigungszeit zu kurz eingestellt, Motor falsch dimensioniert. | Motorkabel auf Isolationsfehler oder Kurzschlüsse prüfen. Motorwicklungen überprüfen. Beschleunigungszeit (C0012) erhöhen. Endstufe des Umrichters prüfen. |
| OC2 | Erdschluss / Ground Fault | Erdschluss an den Motorphasen während des Betriebs erkannt. | Erdschluss im Motorkabel oder in der Motorwicklung, kapazitiver Umladestrom des Kabels zu hoch. | Motorkabel und Motorisolationswiderstand mit einem Isolationsmessgerät prüfen. Kabellänge reduzieren oder Ausgangsdrossel installieren. |
| OU | Zwischenkreis-Überspannung | Zwischenkreisspannung hat den oberen Schwellenwert überschritten. | Zu hohe Rückspeiseenergie beim Verzögern, Verzögerungszeit zu kurz eingestellt, Bremswiderstand unterbrochen oder zu klein dimensioniert, Netzspannung zu hoch. | Verzögerungszeit (C0013) verlängern. Wert und Verdrahtung des externen Bremswiderstands überprüfen. Netzspannung kontrollieren. |
| LU | Zwischenkreis-Unterspannung | Zwischenkreisspannung ist unter den minimalen Betriebsschwellenwert gefallen. | Netzausfall, vorübergehender Netzspannungseinbruch, Eingangsphasenausfall, Netzbraunout. | Stabilität der Eingangsnetzspannung prüfen. Sicherungen und Eingangsschütz kontrollieren. Netzanschlüsse überprüfen. |
| OH | Kühlkörper-Übertemperatur | Kühlkörpertemperatur des Umrichters hat den Abschaltwert überschritten. | Interner Lüfterausfall, verstopfte Kühlkörper-Luftwege, Umgebungstemperatur zu hoch, dauerhafter Überlastbetrieb. | Kühlrippen des Kühlkörpers reinigen. Schaltschrankbelüftung und Funktion des internen Gerätelüfters prüfen. Gerät abkühlen lassen. |
| OH4 | Gehäuse-Übertemperatur | Innentemperatur im Schaltschrank/Gehäuse hat den Grenzwert überschritten. | Unzureichende Schaltschrankkühlung, zu hohe Umgebungstemperatur im Gehäuse. | Schaltschrankkühlung und Luftzirkulation verbessern. |
| OH3 | Motor-Übertemperatur (PTC / Sensor) | Auslösung durch Motor-Thermistorsensor über die Auswerteklemmen. | Thermische Überlastung des Motors, Ausfall des Fremdlüfters am Motor, PTC-Verdrahtung unterbrochen. | Mechanische Motorlast, externen Motorlüfter und Verdrahtung des PTC-Thermistors prüfen. |
| I2t | Motorüberlast (I²t-Auswertung) | Berechnete Motorlast hat den Schwellenwert des internen thermischen Modells überschritten. | Dauerbetrieb oberhalb des Nennstroms bei niedrigen Drehzahlbereichen ohne Fremdbelüftung. | Motordimensionierung prüfen, Last reduzieren oder Betreibsdrehzahl erhöhen. |
| LP | Netzphasenausfall | Ausfall einer Eingangsnetzphase erkannt. | Durchgebrannte Netzsicherung, lose Eingangsklemme, starke Netzunsymmetrie. | Netzsicherungen, Phasenungleichgewicht der Netzspannung und Festsitz der Eingangsklemmen prüfen. |
| CE0 / CE1 / CE2 / CE3 | Kommunikationsfehler | Störung der Kommunikationsverbindung am aufgesteckten Funktionsmodul oder der Systembus-Schnittstelle. | Unterbrochenes Buskabel, falsche Baudrate, Knotenadresskonflikt, Bus-Master-Timeout, mangelhafte Schirmung oder Störeinkopplung. | Schirmung und Anschlüsse des Buskabels prüfen. Busabschlusswiderstände und Baudrateneinstellungen überprüfen. |
| EER | EEPROM-Speicherfehler / Interner Fehler | Fehler beim Zugriff auf den nichtflüchtigen Speicher oder Datenkorruptionsfehler. | Spannungsausfall während des Parameter-Schreibzyklus, interner EEPROM-Hardwarefehler. | Werkseinstellungen neu laden (C0002 = 1) und Parameter wiederherstellen. Bleibt der Fehler bestehen, liegt ein interner Hardwarefehler vor – Gerät zur Reparatur einsenden. |
| H05 | Interner Hardwarefehler | Interner Fehler auf der Steuerplatine oder im Leistungsteil während des Selbsttests erkannt. | Bauteilversagen auf der internen Platine oder fehlerhafte interne Firmware-Kalibrierung. | Interner Hardwarefehler – Netzspannung aus- und wieder einschalten. Bleibt die Störung bestehen, Gerät zur Werksreparatur einsenden oder austauschen. |
| Pr0 | Parametersatz-Ladefehler | Ungültige Parameterstruktur oder unvollständiges Laden des Parametersatzes. | Parameterübertragung unterbrochen oder Parametersatz inkompatibel mit der aktuellen Firmware-Version. | Parameterübertragung mit der korrekten Firmware-Revision erneut ausführen oder Werkseinstellungen wiederherstellen. |
Haeufig gestellte Fragen
Welche Steuerungsverfahren unterstützt der Lenze E82EV153_4B201?
Der Frequenzumrichter unterstützt geberlose Vektorregelung sowie eine frei konfigurierbare U/f-Kennlinie für einen Ausgangsfrequenzbereich von 0 bis 480 Hz.
Wie werden die Parameter auf ein Ersatzgerät übertragen?
Die Parameter können offline über den internen EEPROM-Speicher (bis zu 4 Parametersätze) und ein Bedienmodul (E82ZBC/E82ZBB) geklont oder über die Software Lenze Global Drive Control (GDC) übertragen werden.
Welche Feldbusmodule können mit dem Umrichter verwendet werden?
Über den Funktionsmodulsteckplatz können Feldbusmodule wie CANopen (E82ZAFCC010), PROFIBUS-DP (E82ZAFPC001) sowie LECOM, DeviceNet und Interbus integriert werden.
Was bedeutet ein rotes schnelles Blinken der Status-LED?
Ein schnelles Blinken (2 Hz) der roten LED zeigt einen internen Hardwarefehler oder einen Verriegelungszustand an, der ein Aus- und Wiedereinschalten der Netzspannung oder eine Überprüfung des Geräts erfordert.
Welcher Nachfolger wird für die abgekündigte Serie Lenze 8200 Vector empfohlen?
Für Modernisierungen und Neuprojekte wird die Schaltschrank-Frequenzumrichterserie Lenze i550 Cabinet empfohlen.
