Lenze 13318985 E84AVBDE3712SX0 – 8400 Baseline Frequenzumrichter 0,37 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

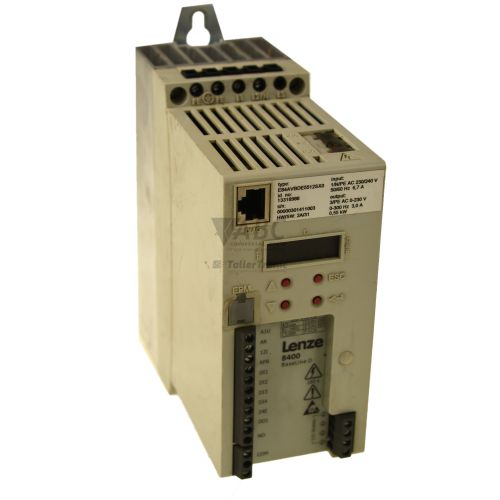

Der Lenze E84AVBDE3712SX0 (Artikelnummer 13318985) ist ein kompakter Frequenzumrichter aus der Serie Inverter Drives 8400 Baseline für die präzise Drehzahlregelung von Drehstrommotoren. Das Gerät ist für den einphasigen Betrieb an Netzspannungen von 180 V bis 264 V AC bei 50/60 Hz (Nennspannung 230 V AC) ausgelegt und liefert eine Bemessungsleistung von 0,37 kW bei einem dauerhaften Ausgangsstrom von 2,4 A bei 8 kHz Schaltfrequenz. Gefertigt in einem IP20-Gehäuse für die Schaltschrankmontage, unterstützt der Umrichter flexible Steuerungsverfahren wie U/f-Kennliniensteuerung (linear oder quadratisch) sowie die sensorlose Vektorregelung VFCplus über einen Ausgangsfrequenzbereich von 0 bis 599 Hz.
Für die Einbindung in automatisierte Anlagen verfügt der E84AVBDE3712SX0 über eine integrierte CANopen-Schnittstelle mit Übertragungsraten von 20 kbps bis 1 Mbps sowie Steuerklemmen mit vier programmierbaren Digitaleingängen, einem Reglerfreigabe-Eingang, einem Digitalausgang, einem Relaisausgang und einem konfigurierbaren Analogeingang für Normsignale. Der Austausch eines defekten Geräts erfolgt dank des steckbaren L-force Speicher-Moduls der Serie E84AYM steckerfertig, da alle Parameter direkt auf dem Speichermedium abgelegt sind und ohne PC ins Ersatzgerät übertragen werden können. Für weiterführende Anpassungen stehen die Engineering-Werkzeuge EASY Starter und L-force Engineer sowie das Keypad X400 zur Verfügung, bei deren Vorbereitung ABC Industrial Parts unterstützen kann.
Betriebszustände und Störungen werden direkt am Gerät über vier mehrfarbige LED-Anzeigen für RDY, ERR, CAN-RUN und CAN-ERR signalisiert, während der interne Fehlerspeicher über die Diagnoseparameter C00168 und C00169 aktuelle und vergangene Ereignisse sichert. Bei Störungen sollten zunächst die Netzspannung, die Motorverdrahtung auf Kurz- oder Erdschluss sowie die CANopen-Busverbindung geprüft werden. Liegt ein interner Hardwarefehler wie der Fehlercode H05 vor, ist eine Instandsetzung vor Ort nicht möglich; in solchen Fällen stellt ein geprüfter Ersatzumrichter oder eine Reparatur über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Produktion dar.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13318985 |
| Modell / Typ | E84AVBDE3712SX0 |
| Produktfamilie | Inverter Drives 8400 Baseline |
| Komponententyp | Frequenzumrichter |
| Bemessungsleistung | 0,37 kW |
| Eingangsspannungsbereich | 180 - 264 V AC |
| Nennspannung | 230 V AC |
| Nenneingangsstrom | 4,0 A |
| Dauerhafter Ausgangsstrom | 2,4 A |
| Ausgangsfrequenzbereich | 0 - 599 Hz |
| Standard-Schaltfrequenz | 8 kHz |
| Regelungsverfahren | U/f linear, U/f quadratisch, VFCplus Vektorregelung |
| Digitale Eingänge | 4 programmierbar + 1 Reglerfreigabe |
| Digitale Ausgänge | 1 Digital (24V DC) + 1 Relaisausgang |
| Analoge Eingänge | 1 konfigurierbar (0-10V / 0-20mA / 4-20mA, 10-Bit) |
| Integrierte Schnittstelle | CANopen / Systembus (20 kbps - 1 Mbps) |
| Schutzart | IP20 |
Programmierung und Konfiguration
Die Konfiguration des Lenze E84AVBDE3712SX0 erfolgt wahlweise über die Engineering-Software Lenze EASY Starter oder L-force Engineer sowie direkt an der Maschine über das optionale L-force Keypad X400 (E84AYKEC). Für die Verbindung zwischen PC und Umrichter wird der USB-CAN Diagnoseadapter E94AZCUS eingesetzt. Die Software ermöglicht den Zugriff auf sämtliche Parameter, Motorsteuerdaten, Beschleunigungs- und Verzögerungsrampen sowie die Zuordnung der digitalen und analogen Schnittstellen.
Ein zentraler Vorteil der 8400 Baseline Architektur ist das steckbare L-force Speicher-Modul der Serie E84AYM. Sämtliche gerätespezifischen Parameter werden direkt auf diesem Speichermedium gesichert. Bei einem Hardwareaustausch kann das Speicher-Modul einfach aus dem bisherigen Gerät entnommen und in den neuen Umrichter gesteckt werden. Das Ersatzgerät liest den Parametersatz beim Einschalten automatisch ein, wodurch Ausfallzeiten minimiert werden.
Kommunikation und Systemintegration
Der Frequenzumrichter E84AVBDE3712SX0 ist werkseitig mit einer integrierten CANopen-Schnittstelle ausgestattet, die als Systembus zur Anbindung an übergeordnete SPS-Steuerungen dient. Die Schnittstelle unterstützt flexible Baudraten von 20 kbps bis 1 Mbps und ermöglicht sowohl die zyklische Prozessdatenübertragung als auch den parametrierbaren Lese- und Schreibzugriff.
Neben der Netzwerkanbindung stellt das Gerät analoge und digitale Steuerungsklemmen bereit. Diese umfassen vier frei konfigurierbare Digitaleingänge, einen dedizierten Eingangsanschluss für die Reglerfreigabe, einen schaltbaren 24-V-Digitalausgang, ein Ausgangsrelais sowie einen universellen Analogeingang, der für Spannungssignale (0–10 V) oder Stromsignale (0–20 mA, 4–20 mA) konfiguriert werden kann.
Diagnose und Statusanzeige
Zur schnellen Betriebndiagnose befinden sich auf der Frontseite des Umrichters vier mehrfarbige LED-Statusanzeigen. Diese signalisieren den aktuellen Betriebszustand des Leistungs- und Steuerteils (RDY, ERR) sowie den Status der CANopen-Buskommunikation (CAN-RUN, CAN-ERR).
Detaillierte Störungsinformationen werden im internen Fehlerspeicher abgelegt. Über den Diagnoseparameter C00168 lässt sich der aktuell anstehende Fehlercode abrufen, während Parameter C00169 eine Fehlerhistorie mit den letzten acht Ereignissen bereithält. Die Auswertung kann über die Software EASY Starter oder das Bedienteil Keypad X400 im Klartext erfolgen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| RDY | Grün - Dauerhaft an / Blinkend / Aus | Dauerhaft Grün: Antrieb betriebsbereit; Blinkend Grün: Antrieb aktiv; Aus: Antrieb nicht betriebsbereit / keine Steuerspannung |
| ERR | Rot - Blinkend / Dauerhaft an / Schnell blinkend | Blinkend Rot: Warnung aktiv; Dauerhaft Rot: Fehler/Auslösung aktiv; Schnell blinkend Rot: Kritischer interner Fehler |
| CAN-RUN | Grün - Dauerhaft an / Blinkend | Dauerhaft Grün: CANopen-Buszustand Operational; Blinkend Grün: Zustände Pre-Operational oder Stopped |
| CAN-ERR | Rot - Blinkend / Dauerhaft an | Blinkend Rot: Buswarnung oder Frame-Fehler; Dauerhaft Rot: Bus-Off-Zustand / CAN-Kommunikation unterbrochen |
Austausch und Ersatzteile
Beim Austausch eines Lenze E84AVBDE3712SX0 Frequenzumrichters muss sichergestellt werden, dass das Ersatzgerät bezüglich Leistungsdaten (0,37 kW), Versorgungsspannung (230 V AC) und Gehäusebauform übereinstimmt. Die Zugehörigkeit zur Serie 8400 Baseline garantiert eine direkte mechanische und elektrische Passgenauigkeit im Schaltschrank.
Der Übertragungsaufwand der Parameter reduziert sich durch das steckbare L-force Speicher-Modul der Serie E84AYM auf ein Minimum. Das Speicher-Modul wird aus dem auszutauschenden Umrichter abgezogen und in das Ersatzgerät eingesetzt, welches die Konfiguration beim ersten Einschalten automatisch übernimmt.
Nach der Montage sollten die Klemmenbelegungen der Steuersignale, die Netz- und Motoranschlüsse sowie die CANopen-Busverbindungen überprüft werden. Über die LED-Statusanzeige RDY lässt sich die sofortige Betriebsbereitschaft des Ersatzgeräts kontrollieren.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss | Kurzschluss an den Ausgangsklemmen U, V, W erkannt. | Kurzschluss im Motorkabel, Windungsschluss im Motor, zu kurze Beschleunigungszeit. | Motor und Motorverkabelung auf Kurzschluss und Isolationswiderstand prüfen; Rampenzeiten kontrollieren. |
| OC2 | Erdschluss | Erdschluss / Ableitstrom an einer Ausgangsphase erkannt. | Erdschluss im Motorkabel, Isolationsschaden im Motor, zu hohe Leitungskapazität bei langen Motorkabeln. | Motorverkabelung und Motorwicklungen auf Isolationsschäden gegen Erde prüfen. |
| OC5 | I2t-Umrichterüberlast | Ausgangsstrom des Umrichters hat die thermische Überlastgrenze über längere Zeit überschritten. | Dauerhafte Überlastung, mechanische Blockade, Umrichter für die Last zu klein dimensioniert. | Mechanische Motorlast prüfen, Umrichterdimensionierung und Strombegrenzungsparameter kontrollieren. |
| OU | Zwischenkreis-Überspannung | Spannung im DC-Zwischenkreis hat den oberen Grenzwert überschritten. | Rückspeisende Energie beim Verzögern, Verzögerungsrampe zu kurz, Brems-Chopper oder Bremswiderstand fehlt bzw. defekt. | Verzögerungszeit verlängern, externen Bremswiderstand anschließen falls Chopper vorhanden, Netzspannung prüfen. |
| LU | Zwischenkreis-Unterspannung | DC-Zwischenkreisspannung hat den unteren Betriebsgrenzwert unterschritten. | Netzphasenausfall, Netzunterbrechung, Netzspannung unter 180 V AC. | Netzspannung, Netzsicherungen und Zuleitungsanschlüsse prüfen. |
| OH | Kühlkörper-Übertemperatur | Kühlkörpertemperatur des Umrichters hat den maximalen Grenzwert überschritten. | Ungenügende Kühlung, Lüfterausfall oder verstopfte Lüftungsschlitze, zu hohe Umgebungstemperatur, Umrichterüberlastung. | Kühlrippen des Kühlkörpers reinigen, Schaltschrankbelüftung prüfen, Lüfterfunktion kontrollieren. |
| OH4 | Innenraum-Übertemperatur | Temperatur im Umrichtergehäuse hat den zulässigen Grenzwert überschritten. | Schaltschranktemperatur zu hoch, unzureichende Luftzirkulation. | Schaltschrankbelüftung und Kühlung verbessern. |
| OH7 | Thermische Motorüberlastung (I2t) | Das thermische Motormodell hat die Übersteigung der zulässigen Motortemperatur berechnet. | Dauerhafter Motorbetrieb bei niedriger Drehzahl und hohem Drehmoment ohne Fremdlüftung. | Last reduzieren, Motor abkühlen lassen, Parameter der thermischen Motorüberwachung (C00087) prüfen. |
| PI | Parameterfehler / Speicher-Modul-Fehler | Parameterdaten ungültig oder Lese-/Schreibfehler auf dem Speicher-Modul. | Speicher-Modul fehlt, beschädigtes Speicher-Modul, Korruption des Parametersatzes, Spannungsausfall beim Speichern. | Speicher-Modul (E84AYM...) neu einsetzen oder austauschen, Parametersatz auf Werkseinstellung zurücksetzen und neu laden. |
| CCE | CAN-Kommunikationsfehler | CANopen-Kommunikationsstörung oder Bus-Off-Zustand erkannt. | CAN-Busleitung unterbrochen, Busabschluss fehlt, Master-Steuerung offline, Baudraten-Abweichung. | CAN-Busverkabelung, Abschlusswiderstände (120 Ohm), Baudrate und Master-Netzwerkknoten prüfen. |
| CE0 | Kommunikations-Zeitüberschreitung | Zeitüberschreitung bei der Prozessdatenüberwachung an der Feldbus- / Systembusschnittstelle. | Zyklische Prozessdatentelegramme fehlen oder verzögern sich über das Watchdog-Timeout hinaus. | Feldbuskabelverbindungen sowie Taskzeit und Watchdog-Einstellungen des Bus-Masters prüfen. |
| NMAX | Drehzahlgrenze überschritten | Ist- oder Solldrehzahl des Motors hat den eingestellten Maximalwert überschritten. | Falsche Motorparametrierung, Feldschwächungsfehler, Überdrehzahl durch externe Last. | Drehzahlgrenzparameter C00011 und Motordaten-Setup prüfen. |
| H05 | Interner Hardwarefehler | Initialisierungsfehler der internen Steuerkarte oder Leistungseinheit. | Ausfall der internen Elektronikschaltung, Defekt der Treiberstufe, beschädigtes internes EEPROM. | Interner Hardwarefehler – Gerät zur Reparatur einsenden oder Umrichter austauschen. |
Haeufig gestellte Fragen
Wie werden die Parameter bei einem Gerätetausch des E84AVBDE3712SX0 übertragen?
Die Übertragung erfolgt werkzeuglos über das steckbare L-force Speicher-Modul (E84AYM). Das Modul wird einfach in den neuen Umrichter umgesteckt, welcher die Daten beim Start automatisch einliest.
Welche Software wird für die Diagnose und Parametrierung benötigt?
Für die Arbeit am PC wird die Software Lenze EASY Starter oder L-force Engineer in Verbindung mit dem USB-CAN Diagnoseadapter (E94AZCUS) verwendet.
Welche Regelungsverfahren stellt der Umrichter bereit?
Der E84AVBDE3712SX0 unterstützt U/f-Kennliniensteuerung (linear und quadratisch) sowie die sensorlose Vektorregelung VFCplus.
Was bedeutet eine dauerhaft rot leuchtende ERR-LED?
Eine dauerhaft rote ERR-LED zeigt einen aktiven Fehler an. Der genaue Fehlercode kann über den Parameter C00168 oder ein angeschlossenes Keypad X400 ermittelt werden.
Kann ein Gerät mit Fehlercode H05 vor Ort repariert werden?
Nein, der Fehlercode H05 deutet auf einen internen Hardwarefehler hin. Das Gerät muss zur Reparatur eingesendet oder durch ein Austauschgerät ersetzt werden.
