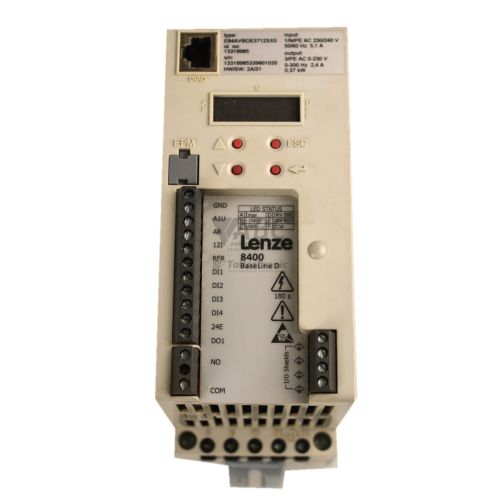

Lenze 13318988 E84AVBDE5512SX0 – 8400 StateLine C Frequenzumrichter 0,55 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 13318988 mit der Typenbezeichnung E84AVBDE5512SX0 ist ein kompakter Frequenzumrichter mit einer Bemessungsleistung von 0,55 kW aus der Serie 8400 StateLine C. Das für die Schaltschrankmontage ausgelegte IP20-Gerät dient der präzisen Drehzahlregelung und Steuerung von 3-Phasen-Asynchronmotoren in industriellen Anwendungen. Für den elektrischen Anschluss unterstützt der Frequenzumrichter 1-phasige sowie 3-phasige Speisespannungen von 230/240 V AC in einem Spannungsbereich von 180 V bis 264 V AC. Bei einer Taktfrequenz von 8 kHz liefert das Gerät einen Ausgangsbemessungsstrom von 3 A sowie einen maximalen Ausgangsstrom von 4,5 A für bis zu 60 Sekunden. Die Motorsteuerung erfolgt flexibel über U/f-Kennliniensteuerung oder geberlose Vektorregelung (SLVC) in einem Ausgangsfrequenzbereich von 0 bis 599 Hz.
Für den Einbau und die Netzintegration verfügt das Gerät über steckbare Steuerklemmen, ein integriertes Entstörfilter (RFI) sowie eine werkseitig integrierte CANopen-Busschnittstelle. Über optionale Kommunikationsmodule in Erweiterungssteckplätzen lässt sich der Frequenzumrichter zudem an Feldbusse wie PROFINET, PROFIBUS-DP, EtherCAT oder EtherNet/IP anbinden. Die Inbetriebnahme und Konfiguration erfolgen über die Software Lenze EASY Starter oder L-force Engineer sowie optional über das Bedienelement Keypad XT (E84EZKAX000). Dank des steckbaren Speichermoduls E84AYM256K lassen sich Parametersätze bei einem Gerätetausch ohne Softwarwerkzeug direkt übertragen. ABC Industrial Parts unterstützt Sie bei der Auswahl und Vorbereitung passender Ersatzgeräte für Ihre Anlage.
Die Diagnose erfolgt direkt am Gerät über vier LED-Statusanzeigen für den Antriebs- und Buszustand sowie über den internen Fehlerspeicher, der über die Register C00168 und C00170 ausgelesen werden kann. Bei Netz- oder Kommunikationsstörungen geben eindeutige Fehlercodes Hinweise auf Ursachen wie Unterspannung, Überstrom oder Busunterbrechungen. Sollte der Frequenzumrichter interne Hardwarefehler wie den Code H05 anzeigen, liegt eine Störung auf Platinen- oder Leistungsebene vor, die nicht vor Ort behoben werden kann. In solchen Fällen bietet ABC Industrial Parts mit geprüften Tauschgeräten und Reparaturleistungen eine schnelle Lösung zur Wiederherstellung der Anlageneffizienz.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13318988 |
| Modell / Typ | E84AVBDE5512SX0 |
| Produktfamilie / Serie | 8400 StateLine C |
| Bemessungsleistung | 0,55 kW |
| Versorgungsspannung | 230 / 240 V AC (1-Phase / 3-Phase) |
| Spannungsbereich | 180 - 264 V AC |
| Ausgangsbemessungsstrom | 3 A |
| Max. Ausgangsstrom (60 s) | 4,5 A |
| Ausgangsfrequenzbereich | 0 - 599 Hz |
| Schaltfrequenz | 8 kHz |
| Steuerungsverfahren | U/f-Kennliniensteuerung, Geberlose Vektorregelung (SLVC) |
| Digitaleingänge | 5 |
| Digitalausgänge | 1 HTL (50 mA) + 1 Relais (Wechsler) |
| Analogeingänge | 2 |
| Analogausgänge | 1 |
| Schutzart | IP20 |
| Montageart | Schaltschrankmontage / Panel Mount |
Programmierung und Konfiguration
Die Projektierung und Inbetriebnahme des Lenze E84AVBDE5512SX0 erfolgt über die Softwaretools Lenze EASY Starter oder L-force Engineer. Über diese Programme können Parameter angepasst, Oszilloskop-Aufzeichnungen zur Antriebsoptimierung durchgeführt und der Fehlerspeicher detailliert ausgelesen werden. Für die Bedienung und Parameteränderung direkt am Schaltschrank steht das optionale Bedienelement Keypad XT (E84EZKAX000) zur Verfügung.
Ein zentrales Merkmal der Hardwarearchitektur ist das steckbare Speichermodul E84AYM256K. Auf dieser Speicherkarte werden alle gerätespezifischen Parameter hinterlegt. Wenn ein Gerät ausgetauscht werden muss, kann der komplette Parametersatz durch einfaches Umstecken des Speichermoduls ohne PC oder Programmierwerkzeug auf den Ersatzumrichter übertragen werden.
Kommunikation und Systemintegration
Der Frequenzumrichter besitzt werkseitig eine integrierte CANopen-Busschnittstelle für die Einbindung in CAN-Netzwerke. Der Kommunikationsstatus wird über die frontseitigen LEDs CAN-RUN und CAN-ERR angezeigt. Zusätzlich stehen steckbare Steuerklemmen mit 5 Digitaleingängen, 2 Analogeingängen, 1 HTL-Digitalausgang, 1 Relaisausgang sowie 1 Analogausgang für die Verdrahtung von Befehls- und Rückmeldesignalen bereit.
Für die Anbindung an übergeordnete Feldbussysteme verfügt der Umrichter über einen Erweiterungssteckplatz. Durch den Einsatz optionaler Kommunikationsmodule lässt sich das Gerät nahtlos in Netzwerke wie PROFINET, PROFIBUS-DP, EtherCAT oder EtherNet/IP integrieren.
Diagnose und Statusanzeige
Zur schnellen visuellen Kontrolle des Betriebszustands befinden sich an der Frontseite des Lenze 13318988 vier LED-Anzeigen. Die LEDs informieren kontinuierlich über die Betriebsbereitschaft des Antriebs, anstehende Warnungen oder Störungen sowie den Status der CANopen-Kommunikation.
Für eine tiefergehende Fehleranalyse speichert der Umrichter aufgetretene Ereignisse im internen Fehlerspeicher ab. Diese Daten können über die Register C00168 und C00170 mit den Engineering-Tools EASY Starter oder über das Keypad XT ausgelesen werden.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| DRV-READY | Grün - Dauerhaft / Blinkend / Aus | Dauerhaft grün: Antrieb ist betriebsbereit; Grün blinkend: Antriebsbetrieb ist aktiv; Aus: Nicht betriebsbereit. |
| DRV-ERR | Rot - Dauerhaft / Blinkend | Dauerhaft oder blinkend rot: Antriebsfehler, Warnung oder Störung. Schnelles Blinken deutet auf einen kritischen Fehler oder Hardwaredefekt hin. |
| CAN-RUN | Grün - Dauerhaft / Blinkend | Zeigt den Betriebsstatus des integrierten CANopen-Busses an (Pre-Operational, Operational oder Stopped). |
| CAN-ERR | Rot - Dauerhaft / Blinkend | Indiziert eine CANopen-Kommunikationsstörung (Bus Off, Error Warning oder Node Guarding Fehler). |
Austausch und Ersatzteile
Beim Austausch eines defekten Lenze 13318988 (E84AVBDE5512SX0) müssen die elektrische Nennleistung von 0,55 kW sowie die Versorgungsspannung übereinstimmen. Dank des steckbaren Speichermoduls E84AYM256K lässt sich die Konfiguration des Altgeräts direkt auf das Ersatzgerät übertragen, ohne dass Programmierkabel oder Software erforderlich sind. Zudem sorgen die abziehbaren Steuerklemmleisten für eine schnelle Verdrahtung.
Die Umrichterserie 8400 StateLine C befindet sich im Auslaufstatus. Für bestehende Anlagen bleibt der Typ E84AVBDE5512SX0 als Eins-zu-eins-Ersatzteil verfügbar. Für Neuentwicklungen oder umfassende Anlagenerneuerungen empfiehlt der Hersteller die Nachfolgeserie Lenze i550 Schaltschrank-Frequenzumrichter als Migrationspfad.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss / Erdschluss | Kurzschluss an den Motorklemmen oder Erdschluss im Motorleistungskabel. | Kurzschluss in der Motorwicklung, beschädigtes Motorkabel, zu langes Motorkabel, Erdschluss in der Motorleitung. | Motor und Motorkabel auf Kurzschluss und Erdschluss prüfen. Kabellänge und Schirmanschluss kontrollieren. |
| OC5 | Überstrom bei Beschleunigung / Betrieb | Der Antriebsstrom hat die dynamische Stromgrenze überschritten. | Beschleunigungszeit zu kurz eingestellt, mechanische Überlastung oder Blockade, Motor falsch dimensioniert. | Beschleunigungszeit verlängern, Mechanik auf Schwergängigkeit prüfen, Motorparameter kontrollieren. |
| OU | Überspannung Zwischenkreis | Die Zwischenkreisspannung hat die obere Abschaltgrenze überschritten. | Rückspeisende Energie durch schiebende Last oder zu kurzes Verzögern ohne Bremswiderstand; Bremswiderstand defekt oder nicht angeschlossen. | Verzögerungszeit (Bremsrampe) verlängern, Bremswiderstand installieren oder prüfen und Bremschopper-Konfiguration kontrollieren. |
| LU | Unterspannung Zwischenkreis | Die Zwischenkreisspannung hat die untere Betriebsgrenze unterschritten. | Netzspannung zu gering, Phasenausfall in der Netzzuleitung, Netztausfall, kurzer Spannungseinbruch. | Netzspannung prüfen, Leistung verdrahtung, Sicherungen und Netzschalter kontrollieren. |
| OH1 | Kühlkörper-Übertemperatur | Die Kühlkörpertemperatur hat den zulässigen Höchstwert überschritten. | Umgebungstemperatur zu hoch, Lüfter blockiert oder defekt, unzureichender Belüftungsabstand im Schaltschrank, starke Überlastung. | Kühlrippen reinigen, Schaltschrankkühlung und Lüfter prüfen, Schaltfrequenz reduzieren oder Last verringern. |
| OH3 | Motor-Übertemperatur | Der Motor-Temperatursensor (PTC/TK) hat eine unzulässige Erwärmung des Motors gemeldet. | Motor überlastet, langer Betrieb bei niedriger Drehzahl ohne Fremdlüfter, Sensorleitung defekt. | Motor abkühlen lassen, Last reduzieren, Motorlüfter prüfen, Sensoranschluss an den Klemmen kontrollieren. |
| OH4 | Innenraum-Übertemperatur | Die Innentemperatur im Gehäuse des Umrichters hat den zulässigen Wert überschritten. | Innentemperatur im Schaltschrank zu hoch, schlechte Luftzirkulation im Bereich des Umrichters. | Schaltschrankbelüftung verbessern, Schaltschranklüfter und Filtermatten prüfen. |
| CE0 | CANopen-Kommunikationsfehler | Kommunikationsausfall oder Timeout auf dem integrierten CANopen-Systembus. | Unterbrochene Busleitung, falscher Abschlusswiderstand, Abweichung der Baudrate, CAN-Master nicht aktiv. | CAN-Verkabelung und Schirmung prüfen, 120-Ohm-Abschlusswiderstände an den Busenden kontrollieren, Knotenadresse und Baudrate überprüfen. |
| CE1 | Kommunikationsmodul-Fehler | Kommunikations-Timeout oder Fehler zwischen Umrichter und optionalem Feldbusmodul. | Modul nicht korrekt gesteckt, Feldbusverbindung unterbrochen, Master-SPS im Stopp-Zustand. | Sitz des Erweiterungsmoduls im Schacht prüfen, Feldbuskabel und Status der SPS-Steuerung kontrollieren. |
| PIE | Parametersatzfehler / Speichermodulfehler | Ungültiger oder beschädigter Datensatz auf dem gesteckten Speichermodul oder im internen Speicher. | Speichermodul im eingeschalteten Zustand gezogen, Speicherkarte defekt, Parameter-Header beschädigt. | Speichermodul fest einstecken, Parametersatz mit EASY Starter erneut übertragen oder Speichermodul austauschen. |
| NMAX | Maximale Drehzahl überschritten | Die Ist-Drehzahl des Motors hat den definierten Grenzwert C00596 überschritten. | Fehlerhafte Motorparametrierung, Durchgehen des Antriebs durch schiebende Last. | Motortypenschilddaten und Drehzahlgrenzen überprüfen, mechanische Lastbedingungen kontrollieren. |
| H05 | Interner Hardwarefehler | Interner Platinenfehler oder Bauteildefekt beim Selbsttest erkannt. | Defekt der Steuerplatine oder des Leistungsteils, beschädigte interne Firmware. | Interner Hardwarefehler – Gerät zur Reparatur einsenden oder Umrichter austauschen. |
Haeufig gestellte Fragen
Welche Software wird für die Parameterkonfiguration des Lenze 13318988 benötigt?
Die Konfiguration und Diagnose erfolgen mit den Softwaretools Lenze EASY Starter oder L-force Engineer. Alternativ können Parameter direkt über das Bedienelement Keypad XT (E84EZKAX000) angepasst werden.
Wie werden die Parameter beim Gerätetausch auf einen neuen Umrichter übertragen?
Der Frequenzumrichter nutzt das steckbare Speichermodul E84AYM256K. Beim Tausch wird das Speichermodul einfach aus dem defekten Gerät entnommen und in das Ersatzgerät eingesteckt. Eine erneute Programmierung per PC ist dabei nicht notwendig.
Über welche Busschnittstellen verfügt der E84AVBDE5512SX0?
Das Gerät besitzt werkseitig eine integrierte CANopen-Schnittstelle. Über optionale Erweiterungsmodule kann der Frequenzumrichter zudem an PROFINET, PROFIBUS-DP, EtherCAT oder EtherNet/IP angebunden werden.
Welche Bedeutung hat die Fehlermeldung H05?
Der Code H05 signalisiert einen internen Hardwarefehler der Steuer- oder Leistungsplatine. Dieser Defekt kann nicht durch Parameteränderungen vor Ort behoben werden; das Gerät muss repariert oder ausgetauscht werden.
Welcher Nachfolger wird für die Serie 8400 StateLine empfohlen?
Für Modernisierungen und Neuinstallationen wird die Schaltschrankumrichter-Serie Lenze i550 als offizieller Nachfolger empfohlen.
