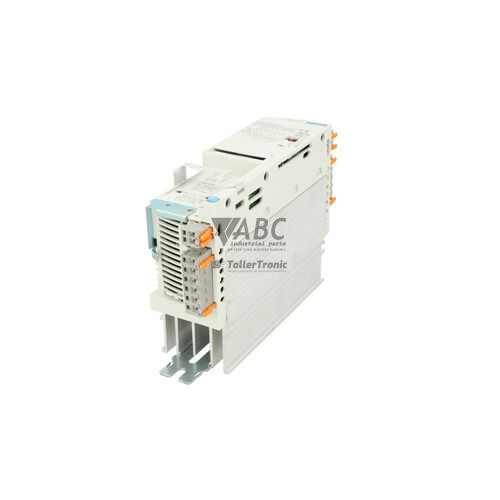

Lenze 13330398 EMB9351-E – Bremschopper-Modul 9300 Serie
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Lenze EMB9351-E (Materialnummer 13330398) ist ein externes Bremschopper-Modul aus der Serie Lenze 9300, das speziell zur Dämpfung und Ableitung regenerativer Energie bei dynamischen Bremsvorgängen entwickelt wurde. Einsatz finden diese Einheiten an Frequenz- und Servoumrichtern der Reihe 9300, wenn die beim Verzögern hoher Massenträgheiten zurückgespeiste Energie die interne Aufnahmekapazität des Umrichters übersteigt. Ab einer Zwischenkreis-Schaltschwelle von 765 V DC schaltet das Modul durch und schützt das Gesamtsystem zuverlässig vor Überspannungsabschaltungen. Das Gerät ist für eine maximale Zwischenkreisspannung von 800 V DC ausgelegt und deckt eine Dauerbremsleistung von 1,5 kW sowie kurzzeitige Spitzenbremsleistungen von bis zu 12 kW ab.
Die elektrische Anbindung erfolgt über robuste Schraubklemmen für den Zwischenkreis (+UG, -UG) sowie für den externen Bremswiderstand (RB1, RB2). Beim Anschluss ist darauf zu achten, dass der verwendete Bremswiderstand einen Mindestwiderstand von 27 Ohm aufweist. Da das EMB9351-E als reine Hardwarekomponente ausgeführt ist, sind für die Inbetriebnahme weder Parameterisierungen noch Softwareinstallationen erforderlich. Der Austausch eines defekten Moduls beschränkt sich somit auf die mechanische Montage und das fachgerechte Umklemmen der Leitungen. Zur sicheren Bereitstellung geprüfter Ersatzgeräte steht ABC Industrial Parts als Ansprechpartner zur Verfügung.
Für eine schnelle Zustandsdiagnose direkt an der Schaltschrankfront verfügt das Modul über drei farbige LED-Anzeigen für Betriebsspannung, aktiven Bremsbetrieb und thermische Störungen. Ergänzend sind potenzialfreie Thermokontakte über die Signalklemmen T1 und T2 herausgeführt, die direkt in die Sicherheitskette oder Schützsteuerung des Antriebs eingebunden werden können. Tritt eine Übertemperatur am Kühlkörper auf, öffnet bzw. schließt dieser Kontakt, um eine Abschaltung vorzuschlagen und Folgeschäden zu vermeiden. Bei internen Defekten bietet ABC Industrial Parts professionelle Tauscheinheiten und Reparaturlösungen, um Produktionsausfälle zu minimieren.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13330398 |
| Modell / Typ | EMB9351-E |
| Produktfamilie | 9300 Series |
| Komponententyp | Bremschopper-Modul |
| Maximale Zwischenkreisspannung | 800 V DC |
| Schaltschwelle | 765 V DC |
| Dauerbremsleistung | 1.5 kW |
| Spitzenbremsleistung | 12 kW |
| Mindest-Bremswiderstand | 27 Ohm |
| Zwischenkreisanschluss | Schraubklemmen (+UG, -UG) |
| Bremswiderstandsanschluss | Schraubklemmen (RB1, RB2) |
| Thermokontakt | Öffner/Schließer (T1, T2) |
Diagnose und Statusanzeige
Das Bremschopper-Modul Lenze EMB9351-E bietet eine direkte optische Zustandsüberwachung über drei LEDs auf der Frontseite. Die grüne LED (Ready) signalisiert das Anliegen der Zwischenkreisspannung und zeigt die allgemeine Betriebsbereitschaft des Moduls an. Die gelbe LED (Active / BR) leuchtet oder blinkt, sobald die Zwischenkreisspannung die Schaltschwelle von 765 V DC überschreitet und der Bremschopper aktiv Strom über die Klemmen RB1 und RB2 an den externen Bremswiderstand leitet. Die rote LED (Fault / Temp) weist auf eine unzulässige Erwärmung des internen Kühlkörpers oder eine thermische Überlastung hin.
Zur automatisierten Auswertung im Steuerungssystem steht der Thermokontakt an den Klemmen T1 und T2 zur Verfügung. Bei Erreichen der thermischen Überlastgrenze schaltet dieser potenzialfreie Kontakt um. Er wird üblicherweise in die Sicherheitskette der SPS oder direkt in den Steuerkreis des Netztrennschützes eingeschleift, um den Umrichter bei Übertemperatur unverzüglich vom Netz zu trennen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Ready | Grün - Dauerhaft an | Zwischenkreisspannung liegt an und das Modul ist betriebsbereit |
| Active / BR | Gelb - Dauerhaft an / Blinkend | Bremschopper ist aktiv und leitet Strom an den externen Bremswiderstand |
| Fault / Temp | Rot - Dauerhaft an | Übertemperatur des internen Kühlkörpers oder Überlastzustand |
Austausch und Ersatzteile
Beim Austausch eines Lenze EMB9351-E Bremschopper-Moduls muss sichergestellt werden, dass die Spannungsversorgung des Zwischenkreises vollständig freigeschaltet und entladen ist, bevor Arbeiten an den Leistungsklemmen vorgenommen werden. Da das Gerät ohne Software oder Parameter auskommt, ist ein Eins-zu-eins-Austausch ohne Programmierwerkzeuge möglich.
Es ist darauf zu achten, dass der angeschlossene externe Bremswiderstand den zulässigen Mindestwiderstand von 27 Ohm nicht unterschreitet. Ein zu geringer Widerstand kann zu überhöhten Strömen und zur Beschädigung der Leistungshalbleiter im Chopper-Modul führen.
Vergewissern Sie sich zudem, dass die Signalanschlüsse T1 und T2 der thermischen Überwachung korrespondierend zum Ursprungszustand verdrahtet werden. Sollte ein Defekt an der Leistungselektronik vorliegen, stellt der Einsatz einer geprüften Ersatz- oder Tauscheinheit den schnellsten Weg dar, die Anlage wieder in Betrieb zu nehmen.
Haeufig gestellte Fragen
Wann schaltet das Bremschopper-Modul Lenze EMB9351-E ein?
Das Modul schaltet automatisch ein, sobald die Spannung im Zwischenkreis des angeschlossenen Lenze 9300 Umrichters die Schaltschwelle von 765 V DC erreicht.
Muss das EMB9351-E vor der Inbetriebnahme programmiert werden?
Nein, das EMB9351-E ist ein reines Hardware-Modul. Es erfordert keine Softwarekonfiguration, Parameterisierung oder Firmware-Einstellung.
Welcher Bremswiderstand kann an das Modul angeschlossen werden?
Es können externe Bremswiderstände verwendet werden, deren Widerstandswert mindestens 27 Ohm beträgt.
Welche Funktion haben die Signalklemmen T1 und T2?
An den Klemmen T1 und T2 liegt ein potenzialfreier Thermokontakt an, der bei Übertemperatur des Kühlkörpers schaltet und zur Auslösung von Netztrennschützen oder SPS-Störungsmeldungen genutzt wird.
Mit welchen Umrichtern ist das Modul 13330398 kompatibel?
Das Modul ist für den Einsatz mit Servoumrichtern und Frequenzumrichtern der Serie Lenze 9300 konzipiert.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
Haftungsausschluss:
Wir sind kein autorisierter Vertriebspartner von Lenze.
Produktfotos dienen lediglich zur Veranschaulichung und können vom tatsächlich gelieferten Produkt abweichen.
Ein Teil der Inhalte auf dieser Seite wurde mithilfe von KI erstellt. Obwohl wir uns um korrekte und aktuelle Informationen bemühen, können Fehler auftreten.
