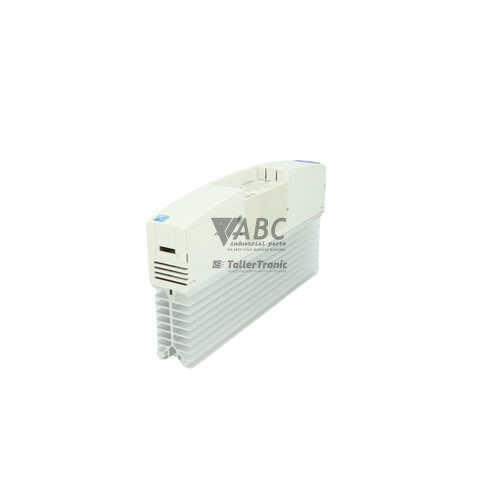

Lenze 13330401 EMB9352-E AS-Interface Funktionsmodul
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Lenze 13330401 EMB9352-E ist ein AS-Interface Kommunikationsfunktionsmodul für Lenze 9300 Servo-Umrichter und 8200 Vector Frequenzumrichter. Das Modul wird direkt in den Function Module Interfacing (FIF) Steckplatz des Host-Antriebs eingesetzt und bindet diesen in AS-Interface-Netzwerke nach Spezifikation 2.1 mit dem Slave-Profil 7.F.F ein. Es ermöglicht den zyklischen Prozessdatenaustausch von 4 digitalen Eingängen und 4 digitalen Ausgängen mit einer Übertragungsrate von 167 kbit/s. Die Spannungsversorgung mit nominal 30 V DC (Spannungsbereich 26.5 bis 31.6 V DC) erfolgt busgespeist direkt über die AS-Interface-Leitung bei einer maximalen Stromaufnahme von 40 mA, was eine externe Hilfsspannung erübrigt.
Der Netzwerkanschluss erfolgt über eine steckbare Schraubklemmleiste für das zweiadrige AS-Interface-Kabel. Bei der Inbetriebnahme eines Ersatzgeräts muss die AS-i Slave-Adresse im Bereich von 1 bis 31 zugewiesen werden. Diese Adresse sowie wichtige Modulparameter werden im internen, nichtflüchtigen EEPROM gespeichert und bleiben auch bei Spannungsausfall erhalten. Die Parametrierung und Überwachung kann über die Lenze Global Drive Control (GDC) Software oder das Adressiergerät durchgeführt werden. Bei der Aufbereitung von Konfigurationsdaten oder der Bereitstellung vorkonfigurierter Ersatzmodule unterstützt ABC Industrial Parts Instandhaltungsbetriebe bei der zügigen Wiederinbetriebnahme.
Die Statusdiagnose erfolgt direkt an der Frontseite des Moduls über die zweifarbige PWR / BUS LED, die den Betriebszustand sowie Kommunikations- und Adressierungsfehler visualisiert. Bei Ausfall der Buskommunikation oder nicht eingestellter Adresse (Adresse 0) empfiehlt sich zunächst die Überprüfung der Mindestspannung von 26.5 V DC an der AS-i-Leitung sowie der Leitungsverbindung. Intern auftretende Hardwarefehler wie Defekte an der FIF-Steckverbindung oder der Platine lassen sich feldseitig nicht reparieren; in diesen Fällen bietet ABC Industrial Parts mit geprüften Ersatz- und Austauschkomponenten eine schnelle Lösung zur Minimierung von Anlagenstillständen.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13330401 |
| Modell/Typ | EMB9352-E |
| Komponententyp | Communication Module |
| Produktfamilie | 9300 / 8200 Vector Series |
| Protokoll | AS-Interface |
| AS-i Spezifikationsversion | 2.1 |
| AS-i Slave-Profil | 7.F.F (4 Inputs / 4 Outputs) |
| Übertragungsrate | 167 kbit/s |
| Versorgungsspannung | 30 V DC |
| Spannungsbereich | 26.5 - 31.6 V DC |
| Stromaufnahme | 40 mA |
| Adresseinstellbereich | 1 - 31 |
| Schnittstelle Host-Gerät | Function Module Slot (FIF) |
| Netzwerkanschluss | Pluggable Screw Terminal Strip |
Programmierung und Konfiguration
Das Lenze 13330401 EMB9352-E wird über die Host-Umrichter der Serie 9300 oder 8200 Vector in das Steuerungssystem eingebunden. Die Konfiguration und Diagnose des Moduls erfolgt mithilfe der Lenze Global Drive Control (GDC) Engineering-Software, die Zugriff auf die Fehlerregister und Parameter des Antriebs bietet.
Die Zuweisung der AS-Interface Slave-Adresse im Bereich von 1 bis 31 erfolgt über ein Standard-AS-i-Adressiergerät oder direkt über die überlagerte AS-i Master-Steuerung. Alle Adress- und Konfigurationsdaten werden im internen, nichtflüchtigen EEPROM abgelegt, wodurch die Einstellungen bei Netzausfall dauerhaft gesichert bleiben.
Kommunikation und Systemintegration
Das Modul unterstützt die AS-Interface Spezifikation 2.1 und arbeitet nach dem Slave-Profil 7.F.F. Über das zweiadrige AS-Interface-Gelbkabel werden bis zu 4 digitale Prozessausgänge und 4 digitale Prozesseingänge bei einer festen Übertragungsrate von 167 kbit/s mit dem übergeordneten Master ausgetauscht.
Für die physikalische Anbindung steht eine steckbare Schraubklemmleiste zur Verfügung. Das EMB9352-E benötigt keine separate Hilfsspannungsversorgung, da es die erforderliche Versorgungsspannung von 26.5 bis 31.6 V DC mit maximal 40 mA direkt aus dem AS-Interface-Bus bezieht.
Diagnose und Statusanzeige
Die visuelle Diagnose erfolgt über die kombinierte PWR / BUS Status-LED an der Frontplatte des Funktionsmoduls. Ergänzend können Diagnosewerte über die AS-Interface Master-Register sowie über den Fehlerspeicher des Host-Umrichters mittels der GDC-Software ausgelesen werden.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| PWR / BUS | Grün / Rot - Dauerhaft Grün, Dauerhaft Rot oder Aus | Grün: AS-i Spannung OK und Kommunikation aktiv; Rot: Buskommunikationsfehler oder Slave-Adresse auf 0 eingestellt; Aus: Keine AS-i Spannung vorhanden. |
Austausch und Ersatzteile
Beim Austausch eines defekten Moduls vom Typ EMB9352-E (Sachnummer 13330401) muss vor der Wiederinbetriebnahme die korrekte AS-Interface Slave-Adresse zugewiesen werden. Ein fabrikneues oder zurückgesetztes Modul weist standardmäßig die Adresse 0 auf, woraufhin der Master das Modul als nicht betriebsbereit meldet und die BUS-LED Rot leuchtet.
Der mechanische Austausch erfolgt werkzeuglos durch einfaches Einstecken in den FIF-Steckplatz des Lenze 9300 Servo- oder 8200 Vector Umrichters. Nach dem Anschließen des steckbaren Schraubklemmblocks und der Adresszuweisung übernimmt das Modul sofort wieder den Prozessdatenaustausch mit der übergeordneten SPS.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| AIF-01 | AS-i Kommunikationsfehler | Kommunikationsausfall zwischen AS-Interface Master und dem EMB9352-E Slave-Modul. | AS-i Leitung unterbrochen, fehlende AS-i Spannungsversorgung, doppelte AS-i Slave-Adresse oder Adresse steht auf 0. | AS-i Leitungsspannung prüfen (mindestens 26.5 V DC), Verdrahtung kontrollieren, korrekte Slave-Adresse mit Adressiergerät zuweisen. |
| AIF-02 | Interner Modul-Hardwarefehler | Interne Kommunikationsstörung zwischen dem Funktionsmodul und dem Host-Umrichter. | Fehlerhafte Verbindung am FIF-Steckplatz, elektrischer Schaden auf der Modulplatine oder defekter interner ASIC. | Host-Umrichter aus- und wiedereinschalten. EMB9352-E Modul neu aufsetzen. Besteht der Fehler weiterhin, ist die Hardware beschädigt und muss ausgetauscht werden. |
Haeufig gestellte Fragen
Benötigt das Lenze EMB9352-E Modul eine externe Stromversorgung?
Nein, das Modul arbeitet vollständig busgespeist und bezieht seine Betriebsspannung von nominal 30 V DC (26.5 bis 31.6 V DC) direkt über die AS-Interface-Leitung bei einer maximalen Stromaufnahme von 40 mA.
Welches Profil und welche Spezifikation unterstützt das Modul?
Das EMB9352-E erfüllt die AS-Interface Spezifikation 2.1 und arbeitet als Slave mit dem Profil 7.F.F für die Übertragung von 4 digitalen Eingängen und 4 digitalen Ausgängen.
Wie wird die AS-Interface Adresse am EMB9352-E eingestellt?
Die Zuweisung der Slave-Adresse (Bereich 1 bis 31) erfolgt über ein AS-i Adressiergerät oder über die Steuerung des AS-i Masters. Die zugewiesene Adresse wird im internen EEPROM nichtflüchtig gespeichert.
Mit welchen Lenze Frequenzumrichtern ist das Modul kompatibel?
Das Modul ist für den Einsatz im FIF-Steckplatz der Lenze 9300 Servo-Umrichter und der Lenze 8200 Vector Frequenzumrichter ausgelegt.
Was bedeutet eine rot leuchtende PWR / BUS LED?
Eine rot leuchtende LED signalisiert einen Fehler bei der Buskommunikation oder eine auf 0 eingestellte Slave-Adresse. Überprüfen Sie die AS-i Spannung (mindestens 26.5 V DC), die Verkabelung und die Adressierung.
Profitieren Sie von unserer Umtauschformel
Ein defektes Teil muss nicht wertlos sein. Bei ABC Industrial Parts können Sie defekte Teile abgeben und sofort von einem Rabatt auf Ihren Neukauf profitieren. Dies ist eine clevere Möglichkeit, Geld zu sparen und gleichzeitig zur Kreislaufwirtschaft beizutragen.
Gehen Sie mit unseren Garantiebedingungen auf Nummer sicher
Industrieanlagen sollten vorzugsweise stets in Betrieb bleiben, unabhängig von den Umständen. Daher ist es von entscheidender Bedeutung, dass Sie sich auf hochwertige Produkte und/oder nachhaltige Reparaturen verlassen können. Mit unseren Garantiebedingungen können Sie sich auf Sicherheit verlassen, unabhängig davon, ob Sie sich für neue, gebrauchte oder reparierte Produkte entscheiden.
Datensicherung und -wiederherstellung
Haben Sie aufgrund eines Defekts wertvolle Parameter oder Daten verloren, während die Unterstützung durch den Hersteller eingestellt wurde? Bei ABC Industrial Parts unterstützen wir Sie bei der Sicherung dieser Daten, sowohl bei gängigen als auch bei spezifischen Produkten.
Spezifische Firmware- und Hardware-Versionen
Wenn Sie mit spezifischen Hardware- oder Firmware-Versionen arbeiten, die vom Hersteller nicht mehr angeboten werden, ist ABC Industrial Parts Ihr kompetenter Ansprechpartner. Geben Sie bei Ihrer Anfrage deutlich an, welche Versionen Sie benötigen. Wir prüfen dann die Möglichkeiten, diese Versionen zu liefern, damit Ihre Anlagen weiterhin optimale Leistungen erbringen.
