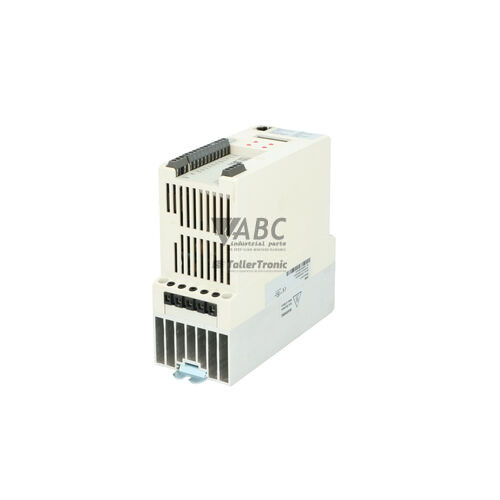

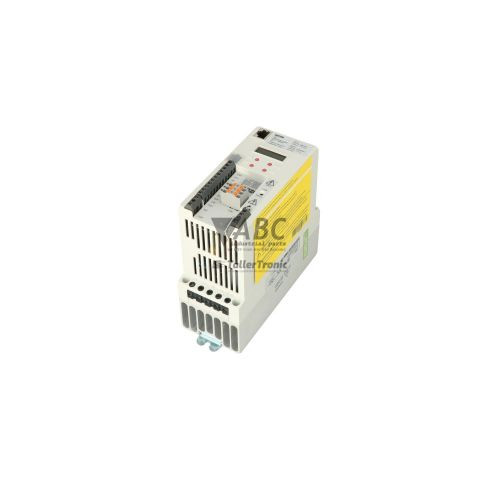

Lenze 13466006 E84AVBDE3712SX0 – 8400 BaseLine Frequenzumrichter 0.37 kW
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Der Lenze 13466006 mit der Typenbezeichnung E84AVBDE3712SX0 ist ein kompakter Frequenzumrichter aus der Baureihe 8400 BaseLine. Das Gerät ist für die präzise Drehzahlregelung von Drehstrom-Asynchronmotoren im Leistungsbereich bis 0,37 kW bei einem Nennstrom von 2,4 A ausgelegt. Der Umrichter arbeitet an einphasigen oder dreiphasigen AC 230 V Netzanschlüssen mit einem Spannungsbereich von 180 V bis 264 V AC und bietet eine Überlastfähigkeit von 150 % für 60 Sekunden. Bei einem Frequenzbereich von 0 bis 599 Hz unterstützt das in Schutzart IP20 ausgeführte Gerät sowohl die V/f-Kennliniensteuerung als auch die geberlose Vektorregelung (SLVC) für Fördertechnik, Lüfter, Pumpen und allgemeine Maschinenanwendungen.
Für die Einbindung in Steuerungsumgebungen verfügt der Umrichter über eine integrierte CANopen-Schnittstelle, vier steuerbare Digitaleingänge, einen Digitalausgang sowie einen analogen Eingang für Spannungs- oder Stromsignale. Die Einstellung von Knotenadresse und Baudrate erfolgt direkt über frontseitige DIP-Schalter. Ein zentrales Element bei der Inbetriebnahme und beim Gerätetausch ist das steckbare EEPROM-Speichermodul E84AYM20. Sämtliche Anwendungsparameter sind auf diesem Modul gespeichert, wodurch beim Tausch einer defekten Einheit die Parameter ohne PC oder Programmierwerkzeug direkt übernommen werden können. Zur erweiterten Konfiguration unterstützt die Einheit die Software Lenze EASY Starter sowie den USB-Diagnoseadapter E84AYCCA über die X400-Schnittstelle, wobei ABC Industrial Parts bei der Vorbereitung und Überprüfung von Ersatzgeräten unterstützen kann.
Zur Betriebsdiagnose befinden sich auf der Frontabdeckung LED-Statusanzeigen für den Antriebszustand (DRIVE-READY, DRIVE-ERR) und die Buskommunikation (CAN-RUN, CAN-ERR). Tritt beispielsweise die Fehlermeldung 0x0011 (Kurzschluss oder Erdschluss) auf und bleibt auch nach dem Abklemmen der Motorleitungen bestehen, liegt ein interner Defekt des Leistungsteils vor. Solche Hardwarefehler auf Platinenebene lassen sich vor Ort nicht reparieren; in diesen Fällen bietet ein geprüftes Ersatzgerät oder eine Reparatur über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlagenverfügbarkeit. Fehlerhistorien und erweiterte Diagnosen lassen sich zudem über die EASY Starter Software oder über CANopen SDO-Zugriffe auslesen.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 13466006 |
| Modell / Typ | E84AVBDE3712SX0 |
| Produktfamilie | 8400 BaseLine |
| Komponententyp | Frequenzumrichter |
| Nennleistung | 0.37 kW |
| Versorgungsspannung | 1/N/PE AC 230 / 3/PE AC 230 V |
| Spannungsbereich | 180 - 264 V AC |
| Nennstrom | 2.4 A |
| Max. Ausgangsstrom | 3.6 A |
| Ausgangsfrequenzbereich | 0 - 599 Hz |
| Schaltfrequenz | 8 kHz |
| Regelungsverfahren | V/f-Kennliniensteuerung, Sensorlose Vektorregelung (SLVC) |
| Digitaleingänge | 4 |
| Digitalausgänge | 1 |
| Analogeingänge | 1 |
| Integrierter Feldbus | CANopen |
| Schutzart | IP20 |
Programmierung und Konfiguration
Die Programmierung und Parametrierung des Frequenzumrichters Lenze 13466006 erfolgt primär über die Inbetriebnahme-Software Lenze EASY Starter. Über den X400-Diagnoseanschluss und den optionalen USB-Diagnoseadapter E84AYCCA wird eine direkte Verbindung zwischen PC und Umrichter hergestellt. Neben der Software-Konfiguration stehen am Gerät physische DIP-Schalter zur schnellen Adressierung und Baudrateneinstellung im CANopen-Netzwerk bereit.
Ein wesentliches Merkmal der Baureihe 8400 BaseLine ist der Einsatz des steckbaren Speichermoduls E84AYM20. Dieser EEPROM-Baustein nimmt alle gerätespezifischen Parameter auf. Bei einem Modulwechsel oder der Erneuerung des Umrichters muss lediglich das Speichermodul aus dem Altgerät entnommen und in das Ersatzgerät eingesetzt werden. Dies ermöglicht eine sofortige Wiederinbetriebnahme ohne erneuten Software-Download oder Spezialwerkzeug.
Kommunikation und Systemintegration
Der Frequenzumrichter E84AVBDE3712SX0 ist werksseitig mit einer integrierten CANopen-Schnittstelle ausgestattet, wodurch keine zusätzlichen Kommunikationsmodule erforderlich sind. Die Netzanbindung erfolgt über standardisierte Busstrukturen, wobei die Netzwerkknoten-Adresse und die Übertragungsgeschwindigkeit direkt über am Gehäuse zugängliche DIP-Schalter konfiguriert werden.
Über die CANopen-Schnittstelle werden Prozessdaten (PDO) zur Geschwindigkeits- und Steuerungsvorgabe sowie Servicedaten (SDO) für den Zugriff auf den Parametersatz und den Fehlerpuffer übertragen. Neben dem Feldbus stehen vier digitale Eingänge, ein digitaler Ausgang sowie ein analoger Eingang für Sollwertvorgaben bereit.
Diagnose und Statusanzeige
Der Frequenzumrichter bietet umfassende Möglichkeiten zur Zustandsüberwachung direkt am Gerät sowie über die Kommunikationsschnittstellen. Vier LEDs an der Frontseite zeigen den Betriebszustand des Antriebs und des CANopen-Busses an. Detaillierte Fehlercodes und die Fehlerhistorie können über die Software EASY Starter oder per CANopen SDO ausgelesen werden.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| DRIVE-READY | Grün - Dauerhaft / Blinkend | Dauerhaft Grün = Antrieb betriebsbereit/in Betrieb; Blinkend Grün = Reglersperre aktiv oder im Betriebsmodus. |
| DRIVE-ERR | Rot - Dauerhaft / Blinkend | Blinkend Rot = Warnung/Störung aktiv; Dauerhaft Rot = Aktiver Fehler (Reglersperre). Anhaltender Fehler nach Netzzyklus deutet auf internen Hardwarefehler hin. |
| CAN-RUN | Grün - Statusanzeige | Zeigt den betriebsbereiten Zustand des CANopen-Netzwerks an. |
| CAN-ERR | Rot - Statusanzeige | CANopen Busfehler-Anzeige (Bus-Off, Error-Passive oder Frame-Fehler). |
Austausch und Ersatzteile
Beim Austausch eines Lenze 13466006 (E84AVBDE3712SX0) Frequenzumrichters muss sichergestellt werden, dass das Ersatzgerät exakt den elektrischen Leistungswerten und dem Frequenzbereich der Bestandsanlage entspricht. Da der Parameterdatenbestand vollständig auf dem steckbaren Speichermodul E84AYM20 abgelegt ist, gelingt der Austausch in der Regel ohne Softwareinstallation: Das Speichermodul wird einfach aus dem defekten Gerät herausgezogen und in den Ersatzumrichter eingesteckt.
Vor dem ersten Einschalten sollten die Einstellungen der DIP-Schalter für die CANopen-Knotenadresse und die Baudrate am Ersatzgerät mit dem Altgerät abgeglichen werden. Zudem sind die Verdrahtung der Steuerklemmen und der Netzanschluss zu prüfen. Als moderner Nachfolger für die abgekündigte 8400 BaseLine Baureihe wird von Lenze die i550-Serie empfohlen, wobei bei einem 1:1-Ersatz der direkte Tausch des 13466006 Umrichters Ausfallzeiten minimiert.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 0x0011 | OC1 Kurzschluss / Erdschluss | Kurzschluss oder Erdschluss an den Motorausgangsstufen erkannt | Kurzschluss im Motorkabel, Erdschluss in der Motorwicklung, Motorleistung zu groß für den Umrichter | Motor und Verkabelung auf Kurzschluss/Erdschluss prüfen. Tritt der Fehler bei abgeklemmtem Motor auf, ist das interne Leistungsmodul beschädigt – Gerät zur Reparatur einsenden. |
| 0x0012 | OC2 Überstrom Ausgang | Momentaner Ausgangsüberstromschwellenwert überschritten | Zu hohe Beschleunigungsrate, mechanische Blockade/Stall an der Motorwelle, plötzlicher Laststoß | Beschleunigungszeit erhöhen, Motorlast und Mechanik auf Blockaden prüfen. |
| 0x0021 | OU Überspannung Zwischenkreis | Zwischenkreisspannung hat den oberen Grenzwert überschritten | Regenerative Energie vom Motor während der Verzögerung, Verzögerungsrampe zu kurz, fehlender Bremswiderstand | Verzögerungszeit verlängern, Bremswiderstand oder Bremsmodul installieren/prüfen. |
| 0x0022 | LU Unterspannung Zwischenkreis | Zwischenkreisspannung unter den unteren Schwellenwert gefallen | Netzversorgungsspannung zu niedrig, Netzphasenausfall, Unterbrechung der Spannungsversorgung | Netzwechselspannung prüfen, Sicherungen und Netzschütz kontrollieren. |
| 0x0031 | OH Übertemperatur Kühlkörper | Kühlkörpertemperatur des Umrichters hat den zulässigen Höchstwert überschritten | Unzureichende Kühlluftzirkulation, Umgebungstemperatur zu hoch, verschmutzte/blockierte Kühlrippen | Kühlkörper reinigen, Schaltschrankbelüftung und Umgebungstemperatur prüfen. |
| 0x0032 | OH Übertemperatur Innenraum | Innentemperatur im Gehäuse des Umrichters zu hoch | Belüftungsausfall im Schaltschrank, hohe Umgebungstemperatur, dauerhafte Überlastung | Kühlung im Schaltschrank verbessern, Schaltfrequenz oder Last reduzieren. |
| 0x0041 | Motor Überlast (I²t) | Thermische Motorüberwachung (I²t) ausgelöst | Motor wird bei niedriger Drehzahl mit hoher Dauerlast betrieben, Motor unterdimensioniert, falsche thermische Parametereinstellungen | Motorgröße und Lastspiel prüfen, thermische Motorschutzeinstellungen kontrollieren. |
| 0x0051 | CE0 CANopen Kommunikationsfehler | CANopen Kommunikationsüberwachungs-Timeout / Bus-Off | Unterbrochene CAN-Bus-Leitung, fehlender Abschlusswiderstand, falsche Baudrateneinstellung, CAN-Master gestoppt | CAN-Bus-Verkabelung, Abschlusswiderstände (120 Ohm), DIP-Schalter-Einstellungen und Status der Master-Steuerung prüfen. |
| 0x0061 | ETP Speichermodul-Fehler | Fehler beim Zugriff auf das eingesteckte Speichermodul E84AYM20 | Speichermodul fehlt, lose Verbindung oder Parameterdaten korrupt | Speichermodul neu einsetzen. Bleibt der Fehler bestehen, Speichermodul über EASY Starter neu formatieren oder austauschen. |
| 0x0071 | Interner Hardware-Fehler | Interner Mikrocontroller- oder Schaltkreisfehler beim Selbsttest erkannt | Interner elektronischer Bauteildefekt | Interner Hardwarefehler – nicht vor Ort reparierbar. Gerät austauschen oder zur Reparatur einsenden. |
Haeufig gestellte Fragen
Wie werden die Parameter bei einem Tausch des Lenze 13466006 übertragen?
Die Übertragung der Parameter erfolgt werkzeuglos über das steckbare Speichermodul E84AYM20. Durch einfaches Umstecken des EEPROM-Moduls in den neuen Umrichter wird die gesamte Konfiguration direkt übernommen.
Welches Software-Tool wird für die Konfiguration des E84AVBDE3712SX0 benötigt?
Für die Diagnose und erweiterte Parametrierung wird die Software Lenze EASY Starter verwendet. Die Verbindung zum PC erfolgt über die X400-Diagnoseschnittstelle mit dem USB-Diagnoseadapter E84AYCCA.
Wie werden Knotenadresse und Baudrate für CANopen eingestellt?
Die Konfiguration von CANopen-Knotenadresse und Baudrate erfolgt direkt am Frequenzumrichter über integrierte DIP-Schalter.
Was bedeutet die Fehlermeldung 0x0011 (OC1 Kurzschluss / Erdschluss)?
Der Code 0x0011 weist auf einen Kurzschluss oder Erdschluss an den Motorausgangsstufen hin. Bleibt der Fehler auch nach dem Abklemmen der Motorkabel aktiv, liegt ein Defekt im internen Leistungsmodul vor, der eine Reparatur oder den Austausch des Geräts erfordert.
Gibt es einen modernen Nachfolger für die Lenze 8400 BaseLine Serie?
Lenze empfiehlt die Frequenzumrichter-Serie i550 als moderne Nachfolgegeneration für Anwendungen der Baureihe 8400 BaseLine.
