Lenze E84AYCERV – Extension Module Inverter Drives 8400 EtherNet/IP
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

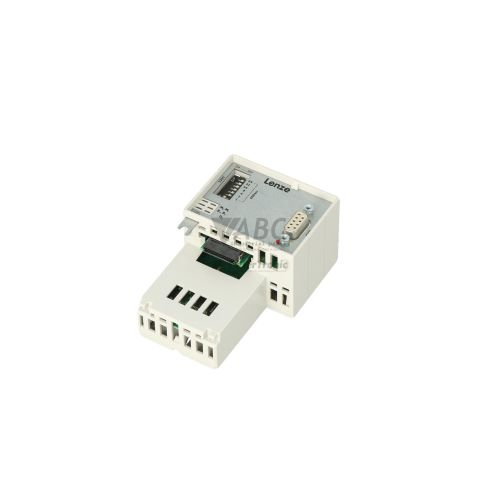

Das Lenze E84AYCERV ist ein Kommunikationsmodul aus der Serie Inverter Drives 8400, das zur Anbindung von Lenze-Frequenzumrichtern an EtherNet/IP-Netzwerke dient. Es handelt sich um ein Erweiterungsmodul des Typs Extension Module Inverter Drives 8400, das direkt in den dafür vorgesehenen Steckplatz der Lenze 8400 Frequenzumrichter der Reihen StateLine, HighLine und TopLine eingesetzt wird. Die Stromversorgung des Moduls erfolgt intern über den Modulsteckplatz des Hauptumrichters, sodass keine externe Hilfsspannung verdrahtet werden muss. Ausgestattet mit einem integrierten 2-Port-Ethernet-Switch und zwei RJ45-Buchsen ermöglicht diese Baugruppe flexible Netzwerktopologien ohne zusätzliche externe Hardware.
Über die beiden RJ45-Schnittstellen unterstützt das Modul eine Vollduplex-Datenübertragung mit 100 Mbit/s für den zyklischen Prozessdatenaustausch sowie für explizites Messaging zur Parametrierung und Systemüberwachung. Die Inbetriebnahme und der Austausch einer Baugruppe gestalten sich im Servicefall effizient: Die Netzwerkadresse kann direkt über integrierte Hardware-DIP-Schalter eingestellt oder im Parameterspeicher des Frequenzumrichters hinterlegt werden. Bei der Montage eines Ersatzgeräts genügt das Abgleichen der DIP-Schalterstellungen am neuen Modul bei ausgeschaltetem Umrichter – beim erneuten Einschalten synchronisiert der Frequenzumrichter die Konfigurationsdaten automatisch. Sollten Unterstützung bei der Systemintegration oder die Bereitstellung vorgeprüfter Ersatzmodule benötigt werden, bietet ABC Industrial Parts passende Lösungen zur Minimierung von Stillstandszeiten.
Zur schnellen Diagnose vor Ort ist das E84AYCERV mit vier Front-LEDs für Modulstatus (MS), Netzwerkstatus (NS) sowie Link/Aktivität der beiden Ethernet-Ports (L/A1, L/A2) ausgestattet. Anhand der LED-Meldungen lassen sich Betriebszustände, fehlende Verbindungen, doppelte IP-Adressen oder schwerwiegende Modulfehler direkt am Schaltschrank ablesen. Ergänzend können Diagnosewerte über die Software-Tools Lenze Engineer und EASY Starter sowie über EtherNet/IP-Registernummern ausgelesen werden. Bei Verbindungsproblemen sollten zunächst die RJ45-Steckverbindungen, die Verkabelung, die PLC-Funktion und der feste Sitz des Moduls im Erweiterungssteckplatz überprüft werden. Befindet sich das Modul im Zustand eines internen Hardwarefehlers (MS dauerhaft rot), lässt sich die Störung nicht vor Ort beheben; in diesem Fall stellt der Austausch gegen ein geprüftes Ersatzmodul über ABC Industrial Parts den schnellsten Weg zur Wiederherstellung der Anlage dar.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | E84AYCERV |
| Modell / Typ | Extension Module Inverter Drives 8400 |
| Komponententyp | Kommunikationsmodul |
| Produktfamilie | Inverter Drives 8400 |
| Kommunikationsschnittstelle | EtherNet/IP |
| Anzahl der Ports | 2 |
| Steckverbindertyp | RJ45 |
| Datenübertragungsrate | 100 Mbit/s |
| Duplex-Modus | Full Duplex |
| Spannungsversorgung | Intern über Umrichter-Modulsteckplatz |
| Kompatible Antriebe | Lenze 8400 StateLine, HighLine, TopLine |
Programmierung und Konfiguration
Das Erweiterungsmodul E84AYCERV unterstützt die Konfiguration über die Lenze-Engineering-Tools Lenze Engineer und EASY Starter. Die Vergabe der Netzwerkparameter wie der IP-Adresse kann wahlweise direkt am Modul über integrierte Hardware-DIP-Schalter oder softwareseitig im Parameterspeicher des 8400 Frequenzumrichters erfolgen.
Ein wesentlicher Vorteil bei der Gerätewartung ist die automatische Parametersynchronisation: Sobald ein Ersatzmodul mit den passenden DIP-Schaltereinstellungen im spannungsfreien Zustand in den Erweiterungssteckplatz eingesetzt wird, überträgt der Lenze 8400 Umrichter beim Aufstarten die erforderlichen Kommunikationsparameter automatisch auf das neue Modul.
Kommunikation und Systemintegration
Das Modul ist mit einem integrierten 2-Port-Ethernet-Switch ausgestattet, der den Aufbau von Linien-, Ring- oder Stern-Netzwerktopologien ohne den Einsatz externer Industrial-Ethernet-Switches erlaubt. Dadurch lassen sich der Verdrahtungsaufwand und der Platzbedarf im Schaltschrank bei verketteten Antrieben in Fertigungslinien deutlich reduzieren.
Die Datenübertragung erfolgt über zwei RJ45-Anschlüsse bei einer Übertragungsrate von 100 Mbit/s im Vollduplex-Betrieb. Neben der echtzeitfähigen impliziten Prozessdatenkommunikation unterstützt das Modul auch explizites Messaging zur Parameterübertragung, Diagnose und Konfiguration direkt über das EtherNet/IP-Protokoll.
Diagnose und Statusanzeige
Zur optischen Statusdiagnose verfügt das E84AYCERV über vier Front-LEDs: Modulstatus (MS), Netzwerkstatus (NS) sowie die Port-Aktivitätsanzeigen (L/A1 und L/A2). Diese LEDs erlauben eine schnelle Fehlerlokalisierung direkt am Gerät, indem sie Betriebszustände, Verbindungsunterbrechungen oder IP-Konflikte anzeigen.
Neben den optischen Anzeigen stehen erweiterte Diagnosefunktionen über EtherNet/IP-Register sowie über den Diagnosepuffer des Frequenzumrichters zur Verfügung, der mit den Software-Tools Lenze EASY Starter oder Lenze Engineer ausgelesen werden kann.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| MS | Grün / Rot - Dauerhaft / Blinkend | Modulstatus: Dauerhaft Grün = Betriebsbereit / Operational; Blinkt Grün = Standby / Nicht konfiguriert; Blinkt Rot = Leichter Fehler / Behebbarer Fehler; Dauerhaft Rot = Schwerwiegender interner Hardwarefehler |
| NS | Grün / Rot - Dauerhaft / Blinkend | Netzwerkstatus: Dauerhaft Grün = Online, Verbunden; Blinkt Grün = Online, Keine Verbindung aufgebaut; Blinkt Rot = Verbindungs-Timeout; Dauerhaft Rot = Doppelte IP-Adresse oder kritischer Netzwerkfehler |
| L/A1 | Grün - Dauerhaft / Blinkend / Aus | Port 1 Link/Aktivität: Dauerhaft Grün = Ethernet-Verbindung aufgebaut; Blinkt Grün = Ethernet-Aktivität; Aus = Keine physikalische Verbindung |
| L/A2 | Grün - Dauerhaft / Blinkend / Aus | Port 2 Link/Aktivität: Dauerhaft Grün = Ethernet-Verbindung aufgebaut; Blinkt Grün = Ethernet-Aktivität; Aus = Keine physikalische Verbindung |
Austausch und Ersatzteile
Beim Austausch eines E84AYCERV-Kommunikationsmoduls in einer bestehenden Anlage muss sichergestellt werden, dass das Ersatzgerät mit der Lenze 8400 Umrichterreihe (StateLine, HighLine oder TopLine) kompatibel ist. Vor dem Modulwechsel muss der Frequenzumrichter vollständig spannungsfrei geschaltet werden.
Damit das Ersatzmodul direkt im Netzwerk erkannt wird, müssen die DIP-Schalter am Ersatzgerät exakt auf dieselbe Position wie am Altgerät eingestellt werden. Nach dem Einsetzen in den Erweiterungssteckplatz und dem Wiedereinschalten der Versorgungsspannung übernimmt der Umrichter die Parameter automatisch.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 0x00b10001 | Kommunikationsmodul Zeitüberschreitung / Verbindungsabbruch | Die zyklische Kommunikation zwischen dem EtherNet/IP-Scanner und dem Modul hat das Zeitlimit überschritten. | Netzwerkkabel getrennt, SPS gestoppt, falsche Scanner-Zykluszeit, Netzwerkstörungen. | Ethernet-Verkabelung und RJ45-Stecker prüfen, SPS-Status und EtherNet/IP-Scanner-Konfiguration verifizieren, Timeout-Einstellung kontrollieren. |
| 0x00b10002 | Kommunikationsmodul Hardwarefehler | Der Umrichterregler kann nicht mit dem im Erweiterungssteckplatz eingesetzten Modul kommunizieren. | Modul nicht korrekt im Erweiterungssteckplatz eingerastet, interner Hardwarefehler auf der Kommunikationsplatine. | Frequenzumrichter ausschalten, Erweiterungsmodul entnehmen und wieder fest einsetzen. Falls der Fehler weiterhin besteht, Modul E84AYCERV austauschen. |
| 0x00b10003 | IP-Adresskonflikt / Doppelte IP-Adresse | Das Modul hat ein anderes Netzwerkgerät mit derselben IP-Adresse erkannt. | Doppelt vergebene IP-Adresse im Netzwerk, fehlerhafte DIP-Schalter-Einstellung. | IP-Adresseinstellungen über DIP-Schalter oder Softwareparameter überprüfen und eine eindeutige IP-Adresse zuweisen. |
Haeufig gestellte Fragen
Welche Lenze-Frequenzumrichter sind mit dem E84AYCERV-Modul kompatibel?
Das E84AYCERV ist für den Einsatz in Frequenzumrichtern der Reihe Lenze Inverter Drives 8400 konzipiert, speziell für die Ausführungen StateLine, HighLine und TopLine.
Benötigt das E84AYCERV-Modul eine externe Stromversorgung?
Nein, das Modul wird intern direkt über den Erweiterungssteckplatz des Lenze 8400 Frequenzumrichters mit Spannung versorgt.
Muss bei einem Modultausch eine Software-Konfiguration durchgeführt werden?
Wenn die IP-Adresse über DIP-Schalter eingestellt ist, genügt das Übernehmen der Schalterstellung am Ersatzmodul. Der Lenze 8400 Umrichter synchronisiert die Parameter beim Einschalten automatisch.
Welche Netzwerktopologien unterstützt das E84AYCERV-Modul?
Dank des integrierten 2-Port-Ethernet-Switches unterstützt das Modul Linien-, Ring- und Stern-Topologien ohne externe Ethernet-Switches.
Welche Software wird für die Diagnose und Parametrierung benötigt?
Für die erweiterte Diagnose und Parametrierung können die Software-Tools Lenze Engineer und Lenze EASY Starter verwendet werden.
