Lenze 00401024 EMB9352-E – 9300 E/A-Erweiterungsmodul
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

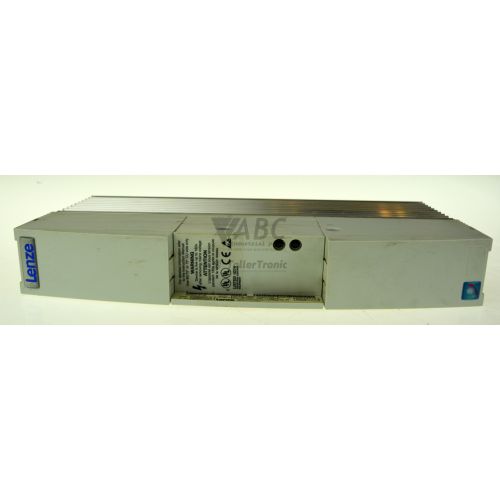

Das Lenze EMB9352-E mit der Teilenummer 00401024 ist ein E/A-Erweiterungsmodul für die Automatisierungsgeräte der Lenze Serie 9300. Die Baugruppe wurde speziell zur Erweiterung von digitalen Feldsignalen und Steuerungssignalen entwickelt und lässt sich direkt in den Optionssteckplatz von Lenze 9300 Servoumrichtern, 9300 Servo-PLCs sowie 9300 Positioniersteuerungen einsetzen. Das Modul bezieht seine benötigte Betriebsspannung von 24 V DC direkt über die interne Backplane des Grundgeräts, wodurch zusätzliche externe Versorgungskabel entfallen. Die mechanische und elektrische Kontaktierung erfolgt über einen mehrpoligen Platinen-Steckverbinder auf der Rückseite und abziehbare Schraubklemmen an der Frontseite.
Die Anbindung der externen Steuerleitungen wird über frontseitige, steckbare Schraubklemmen realisiert, was den Verdrahtungsaufwand bei Instandhaltungsarbeiten und beim Baugruppentausch auf ein Minimum reduziert. Ein wesentlicher Vorteil der EMB9352-E bei der Inbetriebnahme eines Ersatzgeräts liegt in der reinen Hardware-Plug-and-Play-Funktionalität: Die gesamte E/A-Zuordnung, Parametrierung und Konfiguration sind im nichtflüchtigen EEPROM-Speicher des Host-Antriebs hinterlegt. Beim Austausch einer defekten Erweiterungskarte müssen Servicetechniker lediglich die Spannungsversorgung des Servoreglers trennen, das Modul tauschen, die Klemmenblöcke wieder aufstecken und das System einschalten. Zusätzliche Software-Tools, Parameter-Downloads oder Firmware-Anpassungen sind für das Ersatzteil nicht erforderlich, wobei ABC Industrial Parts Anwender bei der Bereitstellung geprüfter Ersatzmodule unterstützt.
Zur Diagnose und Systemüberwachung werden die integrierten Funktionen der Lenze 9300 Plattform genutzt. Der Status der Ein- und Ausgänge lässt sich in der Steuerungssoftware L-force Engineer sowie im Drive PLC Developer in Echtzeit überwachen. Darüber hinaus können Fehlercodes und Rückmeldungen zur Modulpräsenz direkt über die Bedieneinheit EMF2151IB Keypad XT am Servoregler ausgelesen werden. Bei Unregelmäßigkeiten im Betrieb empfiehlt sich als erster Schritt die Überprüfung des festen Sitzes der Modulkarte im Optionssteckplatz sowie der korrekten Arretierung der Schraubklemmen. Sollte ein interner Baugruppenfehler vorliegen, kann durch den Einsatz eines getesteten Austauschmoduls von ABC Industrial Parts der ungeplante Stillstand in Verpackungsanlagen, Textilmaschinen oder CNC-Werkzeugmaschinen schnellstmöglich beendet werden.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | 00401024 |
| Modell / Typ | EMB9352-E |
| Produktfamilie | 9300 Series |
| Baugruppentyp | I/O-Erweiterungsmodul |
| Versorgungsspannung | 24 V DC (über Backplane) |
| Schnittstelle zum Grundgerät | Mehrpoliger Platinen-Steckverbinder |
| Feldanschluss | Steckbare Schraubklemmen |
| Interne Kommunikation | 9300 Host Backplane / Optionsbus |
| Produktstatus | Abgekündigt |
Programmierung und Konfiguration
Die Konfiguration des E/A-Erweiterungsmoduls Lenze EMB9352-E erfolgt vollständig zentral über das übergeordnete Lenze 9300 Grundgerät. Sämtliche Parameter, Zuordnungen und E/A-Einstellungen werden im EEPROM-Speicher des Servoumrichters oder der Servo-PLC gespeichert, wodurch das Modul selbst keine eigene Konfigurationsdatei vorhalten muss.
Für die Weiterentwicklung von Steuerungsabläufen oder die erweiterte Diagnose kommen die Software-Tools L-force Engineer oder Drive PLC Developer zum Einsatz. Über diese Engineering-Umgebungen lassen sich die Signale des EMB9352-E nahtlos in die Bewegungssteuerung und Logikprogramme der 9300 Serie einbinden.
Kommunikation und Systemintegration
Das Erweiterungsmodul EMB9352-E wird über einen mehrpoligen System-Steckverbinder direkt auf dem internen Optionsbus des Lenze 9300 Host-Antriebs kontaktiert. Diese hochintegrierte Schnittstelle gewährleistet eine schnelle Signalübertragung zwischen den E/A-Kanälen und der internen Verarbeitungslogik des Umrichters.
Die externe Feldverdrahtung wird über eine übersichtliche frontseitige Schraubklemmleiste angeschlossen. Durch die steckbare Ausführung der Klemmenleiste lässt sich die gesamte Verkabelung bei Wartungsarbeiten mit wenigen Handgriffen vom Modul trennen, ohne dass einzelne Adern gelöst werden müssen.
Diagnose und Statusanzeige
Die Diagnose des Lenze EMB9352-E erfolgt über die Diagnoseressourcen des Host-Geräts. Über die Bedieneinheit EMF2151IB Keypad XT können Anwender Fehlermeldungen zur Modulpräsenz sowie Kommunikationszustände direkt am Schaltschrank ablesen.
In den Engineering-Umgebungen L-force Engineer und Drive PLC Developer stehen detaillierte Statusregister zur Verfügung, welche die aktuellen Signalzustände der Ein- und Ausgänge grafisch anzeigen und eine gezielte Fehlersuche im Feld ermöglichen.
Austausch und Ersatzteile
Da es sich beim Lenze EMB9352-E (Teilenummer 00401024) um ein abgekündigtes Produkt der Serie 9300 handelt, ist die Verfügbarkeit geeigneter Ersatzkomponenten für den Erhalt der Anlageneffizienz entscheidend. Der Hardware-Tausch erfordert aufgrund der zentralen Datenspeicherung im Grundgerät keine Softwareanpassung.
Beim Austausch muss sichergestellt werden, dass die Spannungsversorgung des Servoreglers vor dem Ein- oder Ausstecken des Moduls vollständig abgeschaltet ist. Nach dem mechanischen Einrasten im Optionssteckplatz und dem Aufstecken der Schraubklemmen ist das Modul sofort betriebsbereit.
Haeufig gestellte Fragen
Benötigt das Lenze EMB9352-E E/A-Erweiterungsmodul eine separate Stromversorgung?
Nein, das Modul bezieht seine Betriebsspannung von 24 V DC direkt über die interne Backplane des Lenze 9300 Grundgeräts.
Muss das Ersatzmodul EMB9352-E nach dem Austausch neu programmiert werden?
Nein, alle E/A-Konfigurationen und Parameter sind im EEPROM des Lenze 9300 Host-Antriebs gespeichert. Der Austausch erfolgt rein als Hardware-Plug-and-Play.
Mit welchen Lenze-Geräten ist das EMB9352-E kompatibel?
Das Erweiterungsmodul ist kompatibel mit den Servoumrichtern, Servo-PLCs und Positioniersteuerungen der Lenze Serie 9300.
Wie können die Signalzustände und Fehler des EMB9352-E diagnostiziert werden?
Die Diagnose erfolgt über die Statusregister in den Software-Tools L-force Engineer und Drive PLC Developer oder direkt am Umrichter über die Bedieneinheit EMF2151IB Keypad XT.
Wie wird das Modul im Fehlerfall ausgetauscht?
Nach dem Freischalten der Anlage wird die steckbare Schraubklemmleiste abgezogen, das defekte Modul aus dem Optionssteckplatz entfernt, das Ersatzmodul eingesetzt und die Klemmenleiste wieder aufgesteckt.
