Lenze 13063816 EMB9352-E – INTERBUS-Kommunikationsmodul
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

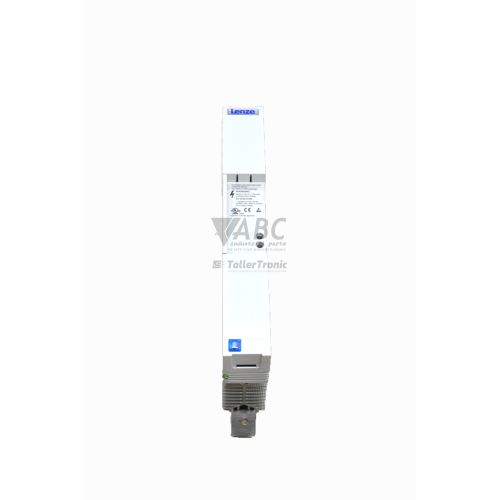

Das Lenze EMB9352-E (Materialnummer 13063816) ist ein optisches INTERBUS-Kommunikationsmodul, das als Feldbus-Optionskarte für Lenze 9300 Servoregler und 8200 Vector Frequenzumrichter entwickelt wurde. Das Modul wird direkt in den Automationssteckplatz Slot A des Host-Antriebs eingesetzt und stellt eine galvanisch getrennte, störfeste Feldbusanbindung bereit. Die optische Signalübertragung erfolgt über Polymer- (POF) oder HCS-Lichtwellenleiter mit FSMA-Steckverbindern bei einer festen Datenrate von 500 kbps. Die Spannungsversorgung des Moduls erfolgt intern mit 5 V DC direkt über den Rückwandbus des Antriebsgeräts, sodass keine externe Hilfsenergie verkabelt werden muss.
Beim Austausch eines EMB9352-E Moduls in einer bestehenden Anlage ist sicherzustellen, dass die mechanische Verbindung im Slot A sowie die FSMA-LWL-Anschlüsse einwandfrei sitzen. Der Anlauf des Ersatzgeräts erfordert die Abstimmung der antriebsseitigen Kommunikationsparameter sowie der Prozessdatenüberwachung, beispielsweise über die Überwachungszeit in Parameter C0593. Die Konfiguration und Inbetriebnahme kann über die Software Lenze Global Drive Control (GDC) oder direkt vor Ort mit dem Bedienmodul EMZ9371BC durchgeführt werden. Bei der Beschaffung eines passenden Ersatzmoduls oder bei der Rekonstruktion von Konfigurationsdaten unterstützt ABC Industrial Parts Instandhalter mit geprüften Baugruppen.
Zur Vor-Ort-Diagnose verfügt das EMB9352-E über mehrere Status-LEDs an der Frontplatte, darunter CC (Cable Check), BA (Bus Active), RD (Remote Bus Disabled), TR (Transceiver Error) sowie die Warn-LEDs FO1 und FO2 für die optische Pegelreserve. Neben den LED-Anzeigen stehen im Antrieb die Diagnoseparameter der Serie C059x sowie die Telegrammüberwachung in GDC zur Fehlersuche zur Verfügung. Tritt beispielsweise ein Slot-Hardwarefehler (AEr) oder ein Slot-Timeout (AEt) auf, sollten die LWL-Kabel auf Beschädigungen oder Verschmutzungen geprüft und der feste Sitz der Karte im Steckplatz Slot A kontrolliert werden. Bleibt ein interner Baugruppenfehler nach dem Wiedereinsetzen bestehen, bietet ABC Industrial Parts im Austausch schnelle Reparatur- und Ersatzlösungen.
Technische Daten
| Feldbus-Protokoll | INTERBUS |
| Übertragungsmedium | Lichtwellenleiter (POF / HCS) |
| Datenübertragungsrate | 500 kbps |
| Anschlusstyp | FSMA optisch |
| Versorgungsspannung | 5 V DC (intern über Rückwandbus) |
| Einbauort | Steckplatz Slot A (Automationssteckplatz) |
| Kompatible Antriebe | Lenze 9300 Servoregler, Lenze 8200 Vector Frequenzumrichter |
Programmierung und Konfiguration
Die Parametrierung des EMB9352-E erfolgt direkt über die Schnittstellen des Host-Antriebs. Mit der Engineering-Software Lenze Global Drive Control (GDC) können Anwender den Datenaustausch konfigurieren, Parameter auslesen und das INTERBUS-Prozessdatenabbild anpassen. Alternativ lässt sich das Handbedienmodul EMZ9371BC aufstecken, um Einstellungen direkt am Umrichter vorzunehmen.
Innerhalb des Lenze-Parameterstruktur-Schemas stehen für das Automationsmodul die Diagnose- und Konfigurationsparameter der Reihe C059x zur Verfügung. Insbesondere die Überwachungszeit für den Prozessdaten-Ausfall wird über den Parameter C0593 eingestellt, um bei Netzwerkunterbrechungen ein definiertes Stopp-Verhalten der Achse auszulösen.
Kommunikation und Systemintegration
Das EMB9352-E stellt eine Schnittstelle für den INTERBUS-Fernbus mit einer Übertragungsrate von 500 kbps bereit. Die Anbindung an das Feldbussystem erfolgt optisch über FSMA-Steckverbinder, wobei wahlweise Polymer-Optische-Fasern (POF) oder HCS-LWL-Kabel eingesetzt werden. Durch den optischen Übertragungsweg ist die Datenkommunikation vollständig immun gegen elektromagnetische Störeinflüsse in rauen Industrieumgebungen.
Das Modul wird mechanisch und elektrisch direkt im Automationssteckplatz Slot A von Lenze 9300 Servoreglern und 8200 Vector Frequenzumrichtern betrieben. Die Signal- und Stromversorgung erfolgt vollständig über die interne Rückwandbus-Schnittstelle des Umrichters, wodurch eine externe 24-V-Spannungsversorgung entfällt.
Diagnose und Statusanzeige
Das EMB9352-E bietet eine übersichtliche Frontplatten-Diagnose mittels mehreren Status-LEDs. Die LEDs informieren kontinuierlich über den physikalischen Linkzustand, die Busaktivität, Deaktivierung des weiterführenden Fernbusses sowie interne Transceiver-Fehler. Besondere Bedeutung kommen den Pegelreserve-LEDs FO1 und FO2 zu, die vor einem drohenden Signalausfall durch verschmutzte oder gedämpfte Lichtwellenleiter warnen.
Ergänzend zur LED-Anzeige ermöglichen die Antriebsparameter C059x und das Diagnosefenster der Software Global Drive Control (GDC) eine detaillierte Analyse der gesendeten und empfangenen INTERBUS-Telegramme sowie der Fehlerzähler im laufenden Betrieb.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| CC | Grün - Dauerhaft an | Cable Check - Physikalische optische INTERBUS-Eingangsfernbusverbindung erkannt und aktiv. |
| BA | Grün - Dauerhaft an | Bus Active - INTERBUS-Datenzyklus und aktive Buskommunikation. |
| RD | Gelb/Rot - Dauerhaft an | Remote Bus Disabled - Weiterführende optische Fernbusschnittstelle abgeschaltet oder offen. |
| TR | Rot - Dauerhaft an / Blinkend | Transceiver Error / Fail - Kommunikationsfehler oder interner Modulfehler. |
| FO1 / FO2 | Rot/Gelb - Blinkend / Dauerhaft an | Lichtwellenleiter-Pegelreservewarnung - Unzureichende optische Leistung oder verschmutzte LWL-Steckverbinder. |
Austausch und Ersatzteile
Beim Austausch eines defekten Lenze EMB9352-E (13063816) gegen eine Ersatzbaugruppe muss der Antrieb zwingend spannungsfrei geschaltet werden, bevor das Modul in den Steckplatz Slot A eingesetzt oder entnommen wird. Achten Sie auf eine saubere Handhabung der FSMA-LWL-Stecker, da Staub oder Kratzer auf den optischen Endflächen zu Signalverlusten und Pegelreserve-Warnungen (FO1/FO2) führen.
Da das Modul selbst keine Anwendungsparameter dauerhaft speichert, sondern diese im Host-Umrichter abgelegt sind, muss nach dem physischen Tausch sichergestellt werden, dass die Parameter C0593 (Überwachungszeit) und die Buskonfiguration im Regler korrekt eingestellt sind. Eine erneute Programmierung der Karte selbst ist nicht erforderlich.
Sollte nach dem Wiedereinsetzen oder Tausch der Fehler AEr weiterhin anstehen, liegt meist ein interner Hardwaredefekt der Platine vor. In diesem Fall empfiehlt sich der Austausch gegen ein geprüftes Ersatzmodul, um Stillstandszeiten in der Produktion zu minimieren.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| AEt | Automation Slot Timeout | Kommunikations-Timeout am Automationsmodul-Steckplatz. Der Überwachungstimer für INTERBUS-Prozessdaten ist abgelaufen. | Lichtwellenleiter getrennt oder beschädigt, INTERBUS-Master gestoppt oder Netzwerkunterbrechung. | LWL-Verkabelung und Lichtsignalintensität prüfen, Status des INTERBUS-Masters kontrollieren und Überwachungszeit in Parameter C0593 überprüfen. |
| AEr | Automation Slot Hardware Error | Kommunikationsfehler zwischen dem Modul EMB9352-E und dem Host-Antrieb oder interner Moduldefekt. | Modul nicht korrekt im Automationssteckplatz eingesetzt, fehlerhafte Kontakte oder interner Platinenfehler. | Antrieb spannungsfrei schalten, Modul EMB9352-E entnehmen und fest in den Automationssteckplatz Slot A wiedereinsetzen. Bleibt der Fehler bestehen, Modul austauschen (interner Hardwaredefekt). |
Haeufig gestellte Fragen
Für welche Lenze-Antriebsserien ist das Modul EMB9352-E geeignet?
Das EMB9352-E (Materialnummer 13063816) ist speziell für den Einsatz im Automationssteckplatz Slot A von Lenze 9300 Servoreglern und 8200 Vector Frequenzumrichtern konzipiert.
Welches Übertragungsmedium und welche Anschlüsse nutzt das EMB9352-E?
Das Modul nutzt Lichtwellenleiter (POF oder HCS) mit Standard-FSMA-Optiksteckverbindern und überträgt INTERBUS-Signale mit einer Geschwindigkeit von 500 kbps.
Was bedeutet die Fehlermeldung AEt am Antrieb?
Der Fehler AEt (Automation Slot Timeout) zeigt an, dass der Prozessdaten-Überwachungstimer abgelaufen ist. Dies wird meist durch unterbrochene oder verschmutzte LWL-Kabel, einen gestoppten INTERBUS-Master oder falsche Einstellungen im Parameter C0593 verursacht.
Wie wird das EMB9352-E mit Strom versorgt?
Das Modul benötigt keine externe Spannungsverkabelung. Es zieht seine Betriebsspannung von 5 V DC intern direkt über den Rückwandbus des Lenze-Antriebs im Steckplatz Slot A.
Welche Bedeutung haben die LEDs FO1 und FO2 an der Frontplatte?
Die LEDs FO1/FO2 signalisieren eine Warnung zur optischen Pegelreserve. Ein Aufleuchten oder Blinken deutet auf eine unzureichende Lichtleistung, gedämpfte LWL-Leitungen oder verschmutzte FSMA-Steckverbinder hin.
Benötigt das Ersatzmodul beim Austausch eine spezielle Software-Einrichtung?
Nein, das EMB9352-E speichert keine benutzerspezifische Software. Nach dem Einschieben in Slot A übernimmt der Antrieb die Steuerung. Es muss lediglich geprüft werden, ob die Parameter der C059x-Reihe im Umrichter passend konfiguriert sind.
