Lenze EZN2-008A001 Netzfilter – 8200 Vector 230V 7,5A EMV-Filter
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

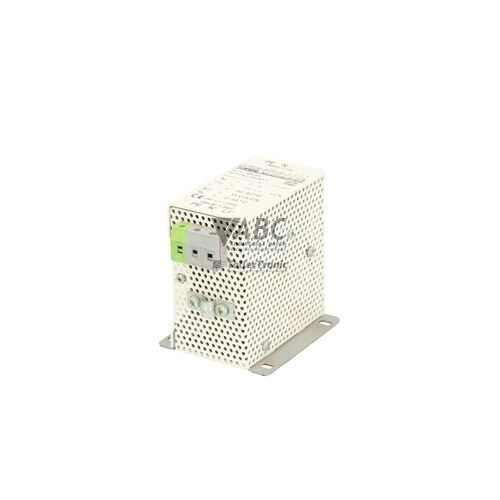

Das Lenze EZN2-008A001 ist ein einphasiges Netzfilter zur Dämpfung hochfrequenter elektromagnetischer Störungen, die durch Frequenzumrichter im Leitungsnetz entstehen. Als Systemzubehör für die Frequenzumrichterserie Lenze 8200 Vector sorgt dieses EMV-Filter dafür, dass netzgebundene Störaussendungen innerhalb der Grenzwerte der europäischen Norm EN 61800-3 bleiben. Das Filter ist für eine Nennspannung von 230 V AC bei einer Netzfrequenz von 50/60 Hz sowie einen Dauerstrom von 7,5 A ausgelegt. Mit seiner kompakten Bauform im IP20-Schutzgehäuse bietet es Basisschutz gegen direktes Berühren und lässt sich flexibel in Schaltschränken von Industrieanlagen integrieren.
Der elektrische Anschluss des Netzfilters erfolgt über die entsprechenden Netz- und Lastklemmen für einphasige Wechselstromnetze. Konstruiert als Footprint-Unterbaugruppe kann das EZN2-008A001 platzsparend direkt unter dem zugehörigen Umrichter der Serie 8200 Vector oder benachbart auf der Montageplatte installiert werden. Da es sich um eine passive Hardwarekomponente handelt, sind für die Inbetriebnahme des Ersatzteils keine Firmware-Updates, Programmierungen oder Parameterübertragungen erforderlich. ABC Industrial Parts unterstützt Instandhalter bei der Beschaffung passender Ersatzkomponenten, um die elektrische Verträglichkeit und Einsatzbereitschaft der Schaltschrankinstallation sicherzustellen.
Da das EZN2-008A001 als passives Bauteil ohne eigene Status-LEDs oder digitale Diagnoseschnittstellen arbeitet, beschränkt sich die Fehlerdiagnose bei Netzstörungen auf messtechnische Prüfungen. Zu den primären Überprüfungen gehören die Kontrolle der anliegenden Netzspannung von 230 V AC, der Durchgangsprüfung der Drosselwicklungen sowie die Inspektion der Erdungs- und Schirmverbindungen. Bei Isolationsfehlern oder thermischen Beschädigungen im Inneren des Filters ist eine Feldreparatur der elektronischen Bauteile nicht vorgesehen. Der Austausch gegen ein geprüftes Ersatzteil von ABC Industrial Parts stellt in solchen Fällen den schnellsten Weg dar, um Störungen im Betriebsablauf zu beheben und die geforderte EMV-Konformität wiederherzustellen.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | EZN2_008A001 |
| Modell / Typ | EZN2-008A001 |
| Komponentenart | Mains Line Filter |
| Produktfamilie | 8200 Vector System Accessories |
| Nennspannung | 230 V AC |
| Nennstrom | 7.5 A |
| Netzfrequenz | 50 - 60 Hz |
| Phasenanzahl | 1 |
| Schutzart | IP20 |
| Montageart | Footprint / Sub-assembly |
Austausch und Ersatzteile
Beim Austausch eines Netzfilters der Type EZN2-008A001 muss auf das exakte Überinstimmen der elektrischen Kenndaten geachtet werden. Die Betriebsspannung von 1-phasig 230 V AC sowie der maximale Dauerstrom von 7,5 A stellen die wesentlichen Voraussetzungen für den sicheren Betrieb mit Frequenzumrichtern der Serie Lenze 8200 Vector dar. Eine Abweichung dieser Parameter kann zu Überlastungen oder beeinträchtigter Filterwirkung führen.
Die mechanische Konstruktion als Footprint-Bauteil ermöglicht eine direkte Montage unter dem Frequenzumrichter, wodurch kein zusätzlicher seitlicher Platz auf der Hutschiene oder Montageplatte benötigt wird. Beim Einbau des Ersatzteils ist besonders auf eine großflächige, niederohmige Erdungsverbindung zum Schaltschrankaufbau zu achten, da nur so die normgerechte Funkentstörung nach EN 61800-3 gewährleistet werden kann.
Haeufig gestellte Fragen
Wofür wird das Lenze Netzfilter EZN2-008A001 eingesetzt?
Das EZN2-008A001 dient der Dämpfung netzgebundener Störaussendungen bei Frequenzumrichtern der Serie Lenze 8200 Vector. Es stellt die Einhaltung der EMV-Grenzwerte nach EN 61800-3 in einphasigen 230-V-AC-Netzen sicher.
Muss das EZN2-008A001 nach dem Austausch parametriert werden?
Nein, das EZN2-008A001 ist eine passive Hardwarekomponente. Es erfordert keine Software, Parameter, Lizenzen oder Konfigurationen vor oder nach dem Einbau.
Welche Montageoptionen bietet das Filter EZN2-008A001?
Das Filter ist als Footprint-Unterbaugruppe ausgeführt. Es kann platzsparend direkt unter dem Lenze 8200 Vector Frequenzumrichter oder nebeneinander auf der Montageschiene bzw. Backpanel installiert werden.
Welche elektrischen Nennwerte gelten für das EZN2-008A001?
Das Netzfilter ist für eine Betriebsspannung von 230 V AC (1-phasig), einen Nennstrom von 7,5 A und eine Netzfrequenz von 50/60 Hz ausgelegt. Die Gehäuseschutzart entspricht IP20.
Wie wird das Netzfilter bei Störungen im Schaltschrank geprüft?
Da keine Anzeige-LEDs vorhanden sind, werden die Eingangs- und Ausgangsspannungen (230 V AC) gemessen sowie die Verdrahtung und die Erdungsverbindungen auf festen Sitz und Durchgang kontrolliert.
