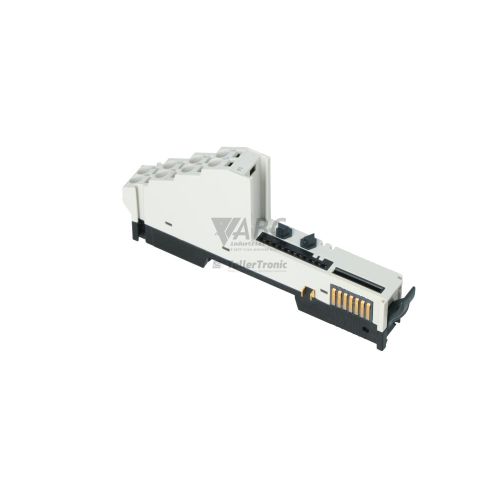

Lenze E340765-7231V40 8200 Vector Frequenzumrichter Grundgerät V4.0
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Die Grundeinheit Lenze E340765-7231V40 bildet die interne Baugruppe für Frequenzumrichter der Serie Lenze 8200 Vector mit der Firmware-Version 4.0. Als zentrales Leistungsteil- und Steuerungsmodul kombiniert dieses Grundgerät die digitale Signalverarbeitung mit der Leistungselektronik zur präzisen Drehzahlregelung von Dreiphasen-Asynchronmotoren. Die Baugruppe unterstützt sowohl die klassische U/f-Kennliniensteuerung (linear oder quadratisch) als auch die geberlose Vektorregelung für anspruchsvolle Drehmoment- und Drehzahlgenauigkeiten in automatisierten Fertigungsanlagen.
Für die Anbindung und den Austausch in bestehenden Maschinen verfügt die Grundeinheit über eine interne Steckplatz-Schnittstelle (FIF), über die Funktionsmodule wie das Bedienfeld EMF2102IB oder Feldbus-Adapter wie PROFIBUS (EMF2133IB) und Systembus CAN (EMF2171IB / EMF2172IB) aufgesteckt werden. Die Inbetriebnahme eines Ersatzgeräts ist nicht rein durch Einstecken erledigt; es erfordert die Übertragung der anwendungsspezifischen Parameter. Konfigurationen werden in einem internen EEPROM gespeichert, das bis zu vier umschaltbare Parametersätze aufnehmen kann. Die Parameter lassen sich direkt über das Bedienteil oder mittels der Software Lenze Global Drive Control (GDC) sichern und übertragen, wobei ABC Industrial Parts bei der Bereitstellung und Vorbereitung geprüfter Ersatzbaugruppen unterstützen kann.
Zur Diagnose des Betriebszustands verfügt die Baugruppe über optische LED-Statusanzeigen, bei denen eine grüne LED den Bereitschaftsbetrieb und eine rote LED Störungen signalisiert. Detaillierte Fehlerhistorien können über die Parameter C0161 und C0168 ausgelesen oder über den GDC-Diagnosemonitor analysiert werden. Tritt ein Speicherfehler wie EE0 auf, kann zunächst ein Zurücksetzen auf Werkseinstellungen über Parameter C0002 = 1 durchgeführt werden. Sollte ein dauerhafter Hardwaredefekt der Platine vorliegen, ist dieser vor Ort nicht reparierbar; in solchen Fällen bietet ABC Industrial Parts mit Reparatur- und Austauschoptionen eine schnelle Möglichkeit zur Wiederherstellung der Anlageneffizienz.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | E340765-7231V40 |
| Modell / Typ | Base Unit |
| Produktfamilie | 8200 Vector |
| Komponententyp | Frequenzumrichter |
| Firmware-Version | 4.0 |
| Regelungsverfahren | U/f-Kennliniensteuerung (linear oder quadratisch), geberlose Vektorregelung |
| Schaltfrequenz | 2 kHz, 4 kHz, 8 kHz, 16 kHz |
| Funktionsmodul-Schnittstelle | Interner Mehrpolverbinder (FIF) |
| Parametersätze | 4 |
| Lebenszyklus-Status | Discontinued |
Programmierung und Konfiguration
Die Konfiguration des Frequenzumrichters Lenze E340765-7231V40 erfolgt wahlweise direkt am Gerät über das aufgesteckte Bedienfeld EMF2102IB oder über einen PC mit der Software Lenze Global Drive Control (GDC). Die Baugruppe sichert alle Einstellungen im internen, nichtflüchtigen EEPROM.
Das Grundgerät kann bis zu vier vollständige Parametersätze verwalten, die während des laufenden Betriebs je nach Prozessanforderung dynamisch umgeschaltet werden können. Beim Austausch der Baugruppe müssen die Parametersätze gesichert und auf die Ersatz-Grundeinheit aufgespielt werden. Sollte ein Parametersatz durch einen abgebrochenen Speichervorgang fehlerhaft sein (Fehler EE0), kann das Gerät über den Parameter C0002 = 1 auf die Werkseinstellungen zurückgesetzt werden.
Kommunikation und Systemintegration
Die Integration der Grundeinheit E340765-7231V40 in automatisierte Steuerungssysteme erfolgt über den integrierten Function Module Interface Slot (FIF). Dieser Mehrpolverbinder nimmt verschiedene Funktionsmodule der Serie 8200 Vector auf.
Je nach installiertem Modul unterstützt der Umrichter unterschiedliche Schnittstellen und Protokolle, darunter das PROFIBUS-DP-Modul EMF2133IB sowie die Systembus-Module EMF2171IB und EMF2172IB für die CAN-Kommunikation. Dadurch lässt sich das Grundgerät nahtlos in Fertigungslinien, Verpackungsmaschinen und Förderanlagen einbinden.
Diagnose und Statusanzeige
Zur Betriebsdiagnose stehen an der Grundeinheit und den Funktionsmodulen optische Status-LEDs sowie interne Fehlerpuffer zur Verfügung. Detaillierte Fehlercodes lassen sich über die Parameter C0161 und C0168 im Speicher auslesen oder im GDC-Diagnosemonitor anzeigen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Red LED | Rot - Dauerhaft / Blinkend | Fehler-/Störungsanzeige |
| Green LED | Grün - Dauerhaft / Blinkend | Bereitschafts-/Betriebsanzeige |
Austausch und Ersatzteile
Beim Austausch einer defekten Lenze E340765-7231V40 Baugruppe muss sichergestellt werden, dass die Ersatz-Grundeinheit die passende Firmware-Version (V4.0) aufweist. Da es sich um das interne Grundgerät handelt, müssen alle vorhandenen Plug-in-Funktionsmodule (FIF-Baugruppen) vom Altgerät auf die neue Grundeinheit umgesteckt werden.
Vor dem Neustart der Anlage ist die Übertragung der gesicherten Parametersätze erforderlich, um die motor- und prozessspezifischen Einstellungen wiederherzustellen. Die Sicherung und der Übertrag können wahlweise über das Bedienteil EMF2102IB oder die Software Global Drive Control (GDC) vorgenommen werden.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| OC1 | Kurzschluss / Überstrom | Kurzschluss oder extremer Überstrom an den Ausgangsklemmen | Kurzschluss im Motorkabel, Kurzschluss im Motor oder Hochlaufzeit des Umrichters zu kurz eingestellt | Motor und Verkabelung auf Kurzschluss und Erdschluss prüfen; Hochlaufzeiten überprüfen. |
| OC2 | Erdschluss | Erdschluss am Umrichterausgang erkannt | Erdschluss in der Motorzuleitung oder in der Motorwicklung | Motorkabel und Isolationswiderstand des Motors gegen Erde prüfen. |
| OU | Zwischenkreis-Überspannung | Spannung im Zwischenkreis überschreitet den oberen Grenzwert | Netzspannung zu hoch oder Motor im generatorischen Betrieb bei zu kurz eingestellter Verzögerungsrampe | Verzögerungszeit verlängern oder Bremsresistor / Brems-Chopper anschließen. |
| LU | Zwischenkreis-Unterspannung | Spannung im Zwischenkreis unterschreitet den unteren Grenzwert | Netzspannung zu niedrig, Netzphasenausfall oder Stromausfall | Netzeingangsspannung und Eingangssicherungen überprüfen. |
| OH | Kühlkörper-Übertemperatur | Temperatur-Schwellenwert des Umrichter-Kühlkörpers überschritten | Unzureichende Kühlung, Umgebungstemperatur zu hoch oder Lüfterausfall | Kühlluftzufuhr verbessern, Kühlkörper reinigen oder Umgebungstemperatur senken. |
| OH4 | Motor-Übertemperatur | Auslösung des Motor-Thermistors / PTC-Sensors | Motor überlastet oder thermischer PTC-Sensor hat angesprochen | Mechanische Belastung des Motors prüfen; Motor abkühlen lassen. |
| EE0 | EEPROM-Speicherfehler | Interner EEPROM-Prüfsummenfehler oder Parameterdaten korrupt | Unterbrochener Speichervorgang, Spannungsausfall während des Parameterschreibens oder Hardwarefehler im internen Platinenspeicher | Werkseinstellungen neu laden (C0002 = 1). Bei anhaltendem Fehler liegt ein interner Platinendefekt vor, der Reparatur oder Austausch erfordert. |
Haeufig gestellte Fragen
Wie werden die Parameter auf eine Ersatz-Grundeinheit Lenze E340765-7231V40 übertragen?
Die Parameter können direkt über das aufgesteckte Bedienfeld EMF2102IB aus dem internen EEPROM ausgelesen oder über einen PC mit der Software Lenze Global Drive Control (GDC) auf die neue Grundeinheit aufgespielt werden.
Was bedeutet der Fehlercode EE0 am Grundgerät E340765-7231V40?
Der Fehler EE0 deutet auf einen EEPROM-Speicherfehler oder Beschädigungen in den Parameterdaten hin. Er kann durch das Zurücksetzen auf Werkseinstellungen mittels Parameter C0002 = 1 zurückgesetzt werden. Bleibt der Fehler bestehen, liegt ein Hardwaredefekt der Platine vor.
Welche Kommunikationsmodule passen in die Schnittstelle der Grundeinheit?
Über den Function Module Interface Slot (FIF) unterstützt die Grundeinheit Module wie das PROFIBUS-DP-Modul EMF2133IB sowie die CAN-Systembus-Module EMF2171IB und EMF2172IB.
Welche Steuerungsverfahren unterstützt die Grundeinheit Lenze E340765-7231V40?
Das Gerät unterstützt lineare sowie quadratische U/f-Kennliniensteuerung und geberlose Vektorregelung zur exakten Drehzahl- und Drehmomentregelung.
