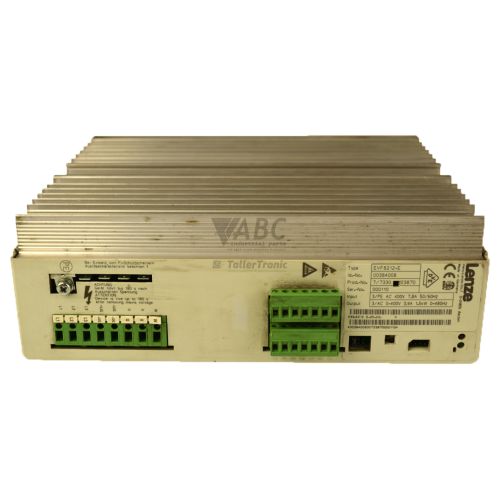

Lenze 00384006 EVF8204-E – 8200 Vector Frequentieregelaar 3.0 kW
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze 00384006 EVF8204-E is een 3,0 kW frequentieregelaar uit de 8200 vector-serie, ontworpen voor nauwkeurige snelheids- en koppelregeling van driefasige asynchrone motoren. De omvormer werkt op een netspanning van 320 V tot 528 V AC (nominaal 400 V / 480 V) bij 45 tot 65 Hz en levert een continue uitgangsstroom van 7,3 A bij 400 V of 6,1 A bij 480 V. Het apparaat is uitgevoerd in een compacte IP20-behuizing voor paneelmontage met geïntegreerde koelplaat, waardoor het direct in standaard schakelkasten kan worden gemonteerd. Met ondersteuning voor sensorloze vectorregeling en V/f-karakteristieken biedt deze regelaar dynamische prestaties voor toepassingen zoals transportsystemen, pompen, ventilatoren en verpakkingsmachines.
Voor aansluiting en communicatie maakt de EVF8204-E gebruik van een modulair opbouwsysteem met insteekbare functiemodules. Afhankelijk van de vereiste besturingsstructuur kan de omvormer worden uitgerust met een Standaard I/O-module E82ZAFSC of een Applicatie I/O-module E82ZAFAC, evenals communicatiemodules voor netwerken zoals PROFIBUS (EMF2133IB), CANopen (EMF2173IB / EMF2178IB), INTERBUS of LECOM. Om een reserve-eenheid in bedrijf te stellen, is het noodzakelijk de twee interne parametersets over te dragen vanaf de te vervangen eenheid. Dit gebeurt via de insteekbare XT-bedieningseenheid EMZ2101ED of met de Global Drive Control (GDC) PC-software. ABC Industrial Parts kan ondersteuning bieden bij het veiligstellen en overdragen van deze parametersets om een snelle vervanging zonder herprogrammering te waarborgen.
De operationele status en eventuele storingen van de regelaar worden direct aangegeven via geïntegreerde status-LED's op het apparaat. Een groene LED geeft aan of de regelaar gereed is of in pulsblokkering staat, terwijl een rode LED actieve TRIP-storingen of waarschuwingen meldt. Voor gedetailleerde foutdiagnose kan de actieve storingscode worden uitgelezen via parameter C0161, en biedt parameter C0168 inzicht in het interne storingsgeheugen. Storingen die voortkomen uit externe oorzaken, zoals overspanning (OU) of netfase-uitval (LP1), kunnen vaak ter plaatse worden verholpen door de voeding of belasting te controleren. Bij interne hardwarefouten of EEPROM-defecten (zoals storingscode H05 of EEr) betreft het echter een fout op printplaatniveau die niet in het veld kan worden gerepareerd, waarbij revisie of een geteste ruileenheid via ABC Industrial Parts de snelste oplossing biedt.
Technische specificaties
| Nominaal vermogen | 3.0 kW |
| Voedingsspanningsbereik | 320 - 528 V AC |
| Nominale ingangsspanning | 400 / 480 V AC |
| Continue uitgangsstroom (400V) | 7.3 A |
| Continue uitgangsstroom (480V) | 6.1 A |
| Netstroom (zonder smoorspoel) | 9.0 A |
| Netstroom (met smoorspoel) | 7.0 A |
| Uitgangsfrequentiebereik | 0 - 480 Hz |
| Schakelfrequentie | 8 kHz |
| Besturingsmethode | Sensorless Vector Control (VFC) / V/f Characteristic |
| Beschermingsgraad | IP20 |
| Montagewijze | Panel Mount (Integrated Heatsink) |
Programmering en configuratie
De Lenze EVF8204-E frequentieregelaar beschikt over een geïntegreerd intern geheugen dat ruimte biedt aan twee volledige, niet-vluchtige parametersets. De configuratie van het systeem kan worden uitgevoerd met behulp van de Global Drive Control (GDC) PC-software of via de optionele XT-bedieningseenheid EMZ2101ED. Met de XT-bedieningseenheid kunnen parameters direct op de omvormer worden aangepast of worden gekloond voor overdracht naar een reserve-eenheid.
Belangrijke bedrijfsparameters omvatten onder meer de acceleratietijd (C0012), deceleratietijd (C0013) en de maximale frequentie- en snelheidslimiet (C0015). Daarnaast kan het apparaat indien nodig worden teruggezet naar de fabrieksinstellingen door parameter C0002 in te stellen op waarde 1. Mocht er een EEPROM-geheugenfout (EEr) optreden, dan dient als eerste herstelstap een reset naar fabrieksinstellingen via C0002 te worden uitgevoerd.
Communicatie en systeemintegratie
De EVF8204-E maakt gebruik van een modulaire opbouw waarbij de basisstuurkaart via sleuf 1 wordt uitgebreid met verwisselbare functiemodules. Voor de verwerking van analoge en digitale signaalinvoer en -uitvoer worden modules zoals de E82ZAFSC (Standaard I/O) of de E82ZAFAC (Applicatie I/O) op de omvormer geplaatst.
Voor integratie in bovenliggende industriële netwerken kan de frequentieregelaar worden uitgerust met specifieke communicatiemodules. Dit omvat de EMF2133IB voor PROFIBUS-DP-netwerken en de EMF2173IB of EMF2178IB voor CANopen-communicatie, evenals ondersteuning voor INTERBUS en de seriële LECOM-interface. Communicatiestoringen op de sleuf (CE0), de LECOM-verbinding (CE1) of het veldbusnetwerk (CE3) worden direct door de regelaar gedetecteerd.
Diagnose en statusindicatie
De diagnostische status van de Lenze EVF8204-E wordt visueel weergegeven door een groene en een rode status-LED op het frontpaneel. De groene LED geeft de operationele status aan: continu groen betekent dat de regelaar gereed is en de pulsen zijn vrijgegeven, terwijl een knipperende groene LED op een actieve pulsblokkering duidt. De rode LED geeft storingscondities aan, waarbij een continu rode indicatie op een actieve TRIP-storing wijst en knipperend rood een waarschuwing representeert.
Voor diepgaandere storingsanalyse kan via de XT-bedieningseenheid of de GDC-software parameter C0161 worden geraadpleegd voor de actieve storingscode. Het interne storingsgeheugen wordt bijgehouden onder parameter C0168, waarmee historische foutmeldingen kunnen worden geanalyseerd om terugkerende problemen in de installatie te identificeren.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| Green LED (Operation / Ready) | Groen - Continu brandend / Knipperend | Continu brandend = Regelaar gereed / puls vrijgegeven (in bedrijf). Knipperend = Pulsblokkering actief / regelaar geblokkeerd. |
| Red LED (Trip / Error) | Rood - Continu brandend / Knipperend | Continu brandend = Actieve TRIP-storing. Knipperend = Actieve waarschuwing / melding. |
Vervanging en reserveonderdelen
Bij het vervangen van een Lenze 00384006 EVF8204-E frequentieregelaar moet erop worden gelet dat het vervangende onderdeel exact overeenkomt qua vermogensklasse (3,0 kW) en spanningsbereik (400V/480V). Omdat het basistoestel modulair is opgebouwd, dienen de aanwezige I/O-functiemodule (zoals E82ZAFSC of E82ZAFAC) en eventuele veldbusmodules (zoals PROFIBUS EMF2133IB of CANopen EMF2173IB / EMF2178IB) van het oude toestel te worden overgezet naar de vervangende behuizing.
Een vervangende omvormer werkt zelden als plug-and-play zonder voorafgaande parameteroverdracht. De specifieke toepassingsparameters moeten vanaf de originele regelaar worden gekloond naar de reserve-eenheid middels de XT-bedieningseenheid EMZ2101ED of de GDC-software. Bij een volledige systeemmodernisering vormt de Lenze i550 cabinet-serie de aanbevolen opvolger voor de uitgefaseerde 8200 vector-reeks.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| OC1 | Kortsluiting / Aardfout | Overstroom gedetecteerd tijdens acceleratiefase of kortsluiting op uitgangsklemmen. | Kortsluiting in motorkabel, aardfout in motorwikkeling, acceleratietijd te kort ingesteld. | Controleer motorbekabeling en isolatie, controleer faseweerstand van de motor, verhoog acceleratietijd (C0012). |
| OC2 | Overstroom tijdens deceleratie | Overstroom gedetecteerd tijdens afremmen van de motor. | Deceleratietijd te kort ingesteld, te hoge generatorische energie zonder remweerstand. | Verhoog deceleratietijd (C0013) of sluit een optionele remchopper / remweerstand aan. |
| OC5 | Overstroom bij constante snelheid | Overstroom gedetecteerd tijdens continu bedrijf. | Plotselinge belastingpiek, mechanische blokkering van de motor, beschadigde motorisolatie. | Controleer mechanische belasting op klemmen, controleer motorvermogen en regelaardimensionering. |
| OU | Overspanning in DC-tussenkring | Tussenkringspanning overschrijdt de maximale veiligheidsgrens. | Te veel teruggevoede energie van de motor tijdens afremmen, deceleratiehelling te steil, netspanning te hoog. | Verleng deceleratietijd, installeer remchopper / remweerstand, controleer netvoedingsspanning. |
| LU | Onderspanning in DC-tussenkring | Tussenkringspanning is onder de minimale bedrijfsgrens gezakt. | Uitval van netvoeding, kortstondige spanningsdip, fase-uitval, doorgeslagen netzekering. | Controleer ingangsspanning, controleer zekeringen en hoofdmagneetschakelaar. |
| OH | Koellichaam overtemperatuur | Temperatuur van het koellichaam overschrijdt maximale grens (> 90°C). | Onvoldoende ventilatie, ventilator vervuild of defect, omgevingstemperatuur te hoog, zware continue overbelasting. | Reinig koelribben, controleer kastventilatie, controleer werking van interne ventilator, verlaag omgevingstemperatuur. |
| OH4 | Motor overtemperatuur | PTC-sensor in motor heeft thermische overbelasting gedetecteerd. | Thermische overbelasting van motor, defecte motorkoelventilator, PTC-bekabeling onderbroken. | Laat motor afkoelen, inspecteer koelventilator van motor, controleer PTC-sensor en bekabeling. |
| OH7 | Interne regelaartemperatuur hoog | Temperatuur in de behuizing van de regelaar overschrijdt de toegestane grens. | Omgevingstemperatuur in schakelkast te hoog, defecte kastventilator. | Verbeter ventilatie van de schakelkast, controleer werking van kastkoeling. |
| LP1 | Netfase-uitval | Eén van de fasen van de driefasige netvoeding ontbreekt of is ernstig onbalanceerd. | Doorgeslagen netzekering, losse aansluitklem, onbalans in het elektriciteitsnet. | Controleer alle drie ingangsfasen (L1, L2, L3) en netzekeringen. |
| NMAX | Maximale snelheid overschreden | Motorsnelheid overschrijdt de ingestelde grens in parameter C0015 plus tolerantie. | Aandrijvende belasting (overhauling load), onjuiste snelheidsfeedback of veldsvakkeringsinstelling. | Controleer snelheidslimieten van de regelaar, controleer belastingdynamiek en afstelling van de snelheidslus. |
| EEr | EEPROM-geheugenfout | Checksum- of lees/schrijffout in het interne EEPROM-parametergeheugen. | Spanningsuitval tijdens opslaan van parameters, defecte EEPROM-hardware. | Interne hardwarefout — laad fabrieksinstellingen via C0002=1. Stuur de regelaar ter reparatie als de fout blijft bestaan. |
| H05 | Interne hardwarefout | Fatale interne hardware- of vermogensdeelfout gedetecteerd tijdens zelftest. | Interne componentfout, beschadigde stuurkaart of stuurtrilpijp (gate drive). | Interne hardwarefout — kan niet in het veld worden gerepareerd. Stuur de eenheid ter reparatie of vervang de omvormer. |
| CE0 | Communicatiefout op sleuf 1 | Communicatie-onderbreking tussen verwerkingseenheid en functiemodule in sleuf 1. | Functiemodule niet goed geplaatst, losse verbinding, defecte module. | Schakel voeding uit, plaats functiemodule (E82ZAF) stevig terug, vervang module als fout aanhoudt. |
| CE1 | LECOM-communicatiefout | Communicatiefout op de seriële LECOM-interface. | Kabel losgekoppeld, onjuiste ingestelde baudrate, ruis- of signaalstoring. | Controleer communicatiekabel, verifieer baudrate-parameters (C0125), controleer afscherming en grounding. |
| CE3 | FIELDBUS-communicatiefout | Timeout of protocolfout op optionele veldbusmodule (PROFIBUS / CANopen). | Veldbuskabelbreuk, mastercontroller gestopt, afsluitweerstand ontbreekt. | Controleer veldbusbekabeling, connectorpinnen, afsluitweerstanden en PLC-masterstatus. |
Veelgestelde vragen
Hoe kan ik de parameters van een defecte Lenze EVF8204-E overzetten naar een vervangende eenheid?
Parameters kunnen worden overgedragen door de optionele XT-bedieningseenheid EMZ2101ED op de te vervangen regelaar te plaatsen, de parameterset op te slaan en deze vervolgens naar de nieuwe eenheid te kopiëren. Als alternatief kan de Global Drive Control (GDC) PC-software via een communicatie-interface worden gebruikt om de parameters uit te lezen en te uploaden.
Wat betekent de storingscode H05 op het display van de EVF8204-E?
Storingscode H05 duidt op een fatale interne hardware- of vermogensdeelfout die tijdens de zelftest is gedetecteerd. Dit wijst op een defecte interne component of stuurkaart en kan niet in het veld worden gerepareerd. De eenheid dient te worden gerepareerd of te worden vervangen door een getest reserve-onderdeel.
Welke functiemodules zijn nodig om de EVF8204-E aan te sluiten op een veldbusnetwerk?
De EVF8204-E vereist een insteekbare communicatiemodule in sleuf 1. Voor PROFIBUS-DP wordt de module EMF2133IB gebruikt, en voor CANopen de module EMF2173IB of EMF2178IB. Zonder de juiste communicatiemodule kan het apparaat niet communiceren met de bovenliggende PLC.
Wat moet ik doen als storingscode EEr verschijnt?
Storingscode EEr duidt op een lees-, schrijf- of checksumfout in het interne EEPROM-parametergeheugen. Probeer als eerste stap de fabrieksinstellingen te herstellen door parameter C0002 op 1 in te stellen. Blijft de melding bestaan, dan is er sprake van een intern hardwaredefect en moet het apparaat ter reparatie worden aangeboden.
Is de Lenze 8200 vector EVF8204-E uitwisselbaar met nieuwere Lenze omvormers?
De Lenze 8200 vector-serie is door de fabrikant uitgefaseerd. Als modern alternatief raadt Lenze de i550 cabinet-serie aan. Bei vervanging door een i550 zijn echter aanpassingen in bekabeling, afmetingen en parameterstructuur vereist, waardoor het direct inzetten van een originele EVF8204-E als reserve-onderdeel vaak de snelste oplossing is.
