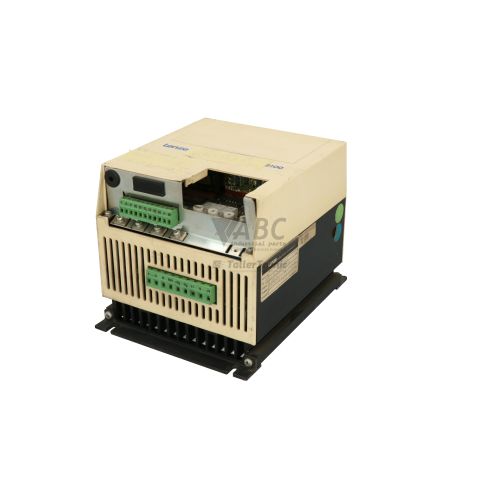

Lenze 8104_E.4G.12 8100E Frequentieregelaar 2,2 kW
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze 8104_E.4G.12 (ook aangeduid als EVF8104-E.4G.12) is een compacte 2,2 kW frequentieregelaar uit de Lenze 8100-serie (ontwerpstand E / 8100E). Deze omvormer is ontworpen voor de snelheids- en koppelregeling van driefasige AC-inductiemotoren in industriële toepassingen zoals transportbanden, pompen, ventilatoren en verpakkingsmachines. Met een ingangsspanning van 320 V tot 528 V AC op een driefasennet levert de regelaar een nominale ingangsstroom van 6 A en een continue uitgangsstroom van 5,6 A bij een instelbare uitgangsfrequentie van 0 tot 480 Hz. Het apparaat heeft een IP20-beschermingsgraad en ondersteunt zowel lineaire en kwadratische V/f-karakteristiekregeling als sensorloze vectorregeling.
Voor de aansluiting van stuur- en vermogenskabels beschikt de regelaar over schroefklemmen voor digitale en analoge I/O, gecombineerd met de modulaire uitbreidingssleuf Slot X1. Deze sleuf biedt plaats aan het optionele bedieningspaneel Operating Module 8101 of communicatiemodules zoals de LECOM-A/B 2102 IB, PROFIBUS-DP (2131 IB / 2133 IB) en CANopen (2171 IB / 2172 IB). Bij het inbedrijfstellen van een reserve-eenheid is een directe vervanging zonder configuratie zelden mogelijk; de parameters moeten correct worden overgezet. Dit kan eenvoudig worden uitgevoerd via de kopieerfunctie van het 8101-bedieningspaneel of door het inladen van een bestaande parameterback-up via de Global Drive Control (GDC) PC-software. ABC Industrial Parts kan ondersteunen bij het veiligstellen en overdragen van deze parameterinstellingen van een defecte omvormer naar een vervangende eenheid.
De frequentieregelaar is uitgerust met geïntegreerde status-LED's en beveiligingsfuncties tegen overspanning, overstroom en overtemperatuur. Een groene RUN-LED geeft aan dat de omvormer in bedrijf is, terwijl een rode TRIP-LED een storing signaleert. Gedetailleerde diagnosecodes worden weergegeven op het 7-segmentdisplay van het optionele 8101-bedieningspaneel of kunnen via LECOM, veldbus of GDC-software worden uitgelezen. Bij fouten zoals een DC-bus overspanning (OU) of netfaseverlies (LP) moet eerst de netvoeding en bekabeling worden gecontroleerd. Interne hardwarefouten, zoals EEPROM-geheugenstoringen (EE), kunnen niet in het veld worden gerepareerd. In zulke situaties biedt een geteste ruileenheid of professionele reparatie via ABC Industrial Parts de snelste oplossing om de productielijn weer operationeel te krijgen.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 8104_E.4G.12 (EVF8104-E.4G.12) |
| Model / Type | 8100E |
| Productfamilie | 8100 Series |
| Componenttype | Frequentieregelaar |
| Nominaal vermogen | 2.2 kW |
| Voedingsspanning | 320 - 528 V AC |
| Nominale ingangsstroom | 6 A |
| Continue uitgangsstroom | 5.6 A |
| Uitgangsspanning | 0 - 400 V AC |
| Uitgangsfrequentiebereik | 0 - 480 Hz |
| Schakelfrequentie | 8 kHz |
| Regelmethode | V/f Control / Sensorless Vector Control |
| Beschermingsgraad | IP20 |
Programmering en configuratie
De configuratie van de Lenze 8104_E.4G.12 wordt uitgevoerd via de optionele Operating Module 8101 of met behulp van de PC-software Global Drive Control (GDC). Met het 8101-bedieningspaneel kunnen alle aandrijfparameters rechtstreeks op de omvormer worden ingesteld en gecontroleerd via het geïntegreerde 7-segmentdisplay.
Voor een snelle vervanging en inbedrijfstelling biedt de Operating Module 8101 een handige kopieerfunctie. Hiermee kan een volledige parameterset uit de regelaar worden opgeslagen en direct naar een vervangende eenheid worden geschreven. Als alternatief kan via de GDC-software een back-upbestand op een PC worden opgeslagen en geladen, wat zorgt voor een consistente configuratie en kortere stilstandtijden.
Communicatie en systeemintegratie
De Lenze 8104_E.4G.12 beschikt over een uitbreidingssleuf (Slot X1) waarin diverse communicatiemodules kunnen worden geplaatst. Dit maakt naadloze integratie mogelijk in uiteenlopende industriële netwerkarchitecturen en besturingssystemen.
Afhankelijk van de gekozen module ondersteunt de frequentieregelaar LECOM-A/B via de module 2102 IB, PROFIBUS-DP via de modules 2131 IB of 2133 IB, en CANopen via de modules 2171 IB of 2172 IB. Hiermee kunnen proceswaarden, statuswoorden en stuurcommando's in real-time worden uitgewisseld met bovenliggende PLC's.
Diagnose en statusindicatie
De status van de frequentieregelaar wordt op het voorpaneel aangegeven door twee status-LED's. Een brandende groene RUN-LED geeft aan dat de uitgang actief is en de omvormer normaal functioneert. Een brandende rode TRIP-LED geeft aan dat er een uitschakeling wegens een storing is opgetreden.
Voor gedetailleerde foutdiagnose toont het 7-segmentdisplay op het optionele 8101-bedieningspaneel specifieke storingscodes. Daarnaast kunnen statuswoorden en actuele bedrijfsparameters op afstand worden geïnspecteerd via veldbusverbindingen of in de GDC PC-software.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| RUN | Groen - Continu brandend | Normale omvormerwerking / uitgang actief |
| TRIP | Rood - Continu brandend | Storing / trip-conditie gedetecteerd |
Vervanging en reserveonderdelen
Als frequentieregelaar uit de 8100-serie dient de Lenze 8104_E.4G.12 als een directe vervanging voor bestaande installaties. Bij vervanging is het essentieel om te controleren dat de spannings- en vermogensklassen overeenkomen (320-528 V AC, 2,2 kW) en dat eventueel aanwezige communicatiemodules in sleuf X1 worden overgezet naar de vervangende omvormer.
Omdat parameters niet automatisch worden overgenomen bij het plaatsen van een vervangend apparaat, dient de specifieke applicatieparameterset te worden overgezet met de Operating Module 8101 of via GDC-software. Voor toekomstige moderniseringen van complete besturingskasten beveelt Lenze opvolgers aan uit de Lenze 8200 vector-serie of de Lenze i550 cabinet-serie.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| OC1 | Kortsluiting / Overstroom | Kortsluiting of extreme overstroom gedetecteerd aan de omvormeruitgang. | Kortsluiting in motorkabel of motorwikkeling; te snelle versnelling; aardfout in motor. | Controleer motorkabel en motorwikkelingen op kortsluiting; verifieer de versnellingstijdinstellingen. |
| OC5 | I2t-overbelasting | Uitgangsstroom van de omvormer heeft de continue nominale waarde te lang overschreden. | Mechanische overbelasting op de motoras; motor te klein voor de belasting; versnellingshelling te steil. | Controleer de mechanische belasting; pas de versnellingstijd of belastingsvereisten aan. |
| OU | Overspanning DC-bus | DC-busspanning overschrijdt de bovenste drempelwaarde. | Regeneratieve motorenergie tijdens vertraging te hoog; vertragingshelling te steil; netoverspanning. | Verleng de vertragingstijd; installeer een remweerstand / remchopper; controleer de netingangsspanning. |
| LU | Onderspanning DC-bus | DC-busspanning is onder de minimumdrempel gedropt. | Netvoedingsstoring of faseuitval; ingangsspanning te laag; tijdelijke spanningsdip. | Controleer de netspanning en zekeringen; verifieer de leidingaansluitingen. |
| OH | Overtemperatuur koellichaam | Interne temperatuur van het koellichaam overschrijdt het maximum (>85 °C). | Onvoldoende koelluchtstroom; omgevingstemperatuur te hoog; defecte koelventilator; vervuilde koelribben. | Reinig de koelribben van het koellichaam; controleer de omgevingstemperatuur en kastventilatie. |
| OH4 | Motor overtemperatuur | Thermische motorbeveiliging (PTC / thermische sensor) geactiveerd. | Thermische overbelasting van de motor; onvoldoende motorkoeling; PTC-sensorkabel gebroken of losgekoppeld. | Laat de motor afkoelen; controleer de motorbelasting; controleer de PTC-sensorverbindingen op de klemmen. |
| LP | Netfaseuitval | Verlies van één fase in de 3-fasen netvoeding. | Doorgeslagen netzekering; losse ingangsvermogensaansluiting; onbalanced netvoeding. | Controleer de ingangsspanningen over alle drie de fasen; verifieer netzekeringen en bekabeling. |
| EE | EEPROM-geheugenfout | Interne lees-/schrijffout in het niet-vluchtige geheugen of corrupte interne data. | Interne hardwarestoring; ernstige elektromagnetische interferentie tijdens schrijfinteractie. | Interne hardwarefout — voer een fabrieksreset uit; als de fout aanhoudt, is de eenheid defect en moet deze ter reparatie worden opgestuurd. |
| Pr | Parameterfout | De in de omvormer opgeslagen parameterset is ongeldig of incompatibel. | Incompatibele parameterset overgedragen van een andere firmware- of omvormervariant. | Laad een geldige parameterset opnieuw in of herstel de fabrieksinstellingen van de omvormer. |
| CE0 | Communicatiefout LECOM | Communicatiestoring tussen omvormer en LECOM-interface of bedieningspaneel. | Module zit niet goed vast; defecte verbindingskabel; onjuiste baudrate-configuratie. | Controleer de plaatsing van de module in sleuf X1; controleer kabels en seriële poortinstellingen. |
| CE1 | Communicatiefout CAN | CANbus communicatiefout of time-out. | Ontbrekende busterminatieweerstanden; onjuist knooppuntadres of baudrate; CAN-kabeldefect. | Controleer de fysieke CANbus-verbinding, knooppuntadressen, baudrate en terminatie. |
Veelgestelde vragen
Wat is het vermogen en het spanningsbereik van de Lenze 8104_E.4G.12?
De Lenze 8104_E.4G.12 heeft een nominaal vermogen van 2,2 kW en werkt op een driefasige netvoeding van 320 V tot 528 V AC, met een continue uitgangsstroom van 5,6 A.
Hoe worden parameters overgezet naar een vervangende Lenze 8104_E.4G.12?
Parameters kunnen direct worden gekopieerd met de optionele Operating Module 8101 via de geïntegreerde kopieerfunctie, of via een PC met behulp van de Global Drive Control (GDC) software.
Welke communicatiemodules kunnen in sleuf X1 worden gebruikt?
Sleuf X1 ondersteunt de Operating Module 8101, de LECOM-A/B module (2102 IB), PROFIBUS-DP modules (2131 IB / 2133 IB) en CANopen modules (2171 IB / 2172 IB).
Wat betekent de foutcode EE op de omvormer?
Foutcode EE duidt op een EEPROM-geheugenfout. Indien een herstart of fabrieksreset het probleem niet verhelpt, wijst dit op een interne hardwarestoring en moet het apparaat worden gerepareerd of vervangen.
Welke opvolgers worden aanbevolen bij het moderniseren van een installatie?
Voor modernisering van installaties adviseert Lenze de overstap naar de Lenze 8200 vector-serie of de Lenze i550 cabinet-serie.
Haal voordeel uit onze omruilformule
Een defect product hoeft niet waardeloos te zijn. Bij ABC Industrial Parts kun je defecte producten inleveren en direct profiteren van een korting op je nieuwe aankoop. Dit vormt een slimme manier om te besparen en tegelijkertijd bij te dragen aan een circulaire economie.
Speel op zeker via onze garantievoorwaarden
Industriële installaties blijven bij voorkeur steevast draaien, no matter what. Daarom is het essentieel dat je kunt rekenen op producten van hoge kwaliteit en/of duurzame herstellingen. Met onze garantievoorwaarden kan je rekenen op zekerheid, of je nu kiest voor nieuwe, gebruikte of herstelde producten.
Back-up en herstel van gegevens
Heb je waardevolle parameters of data verloren door een defect, terwijl de fabrikant geen ondersteuning meer biedt? Bij ABC Industrial Parts helpen wij je om deze gegevens veilig te stellen, zowel bij veelvoorkomende als specifieke producten.
Specifieke firmware- en hardwareversies
Wanneer je werkt met specifieke hardware- of firmwareversies die niet langer beschikbaar zijn bij de fabrikant, is ABC Industrial Parts jouw partner. Geef bij je aanvraag duidelijk aan welke versies je nodig hebt, wij bekijken vervolgens de mogelijkheden om die versies aan te leveren, zodat jouw installaties optimaal blijven functioneren.
