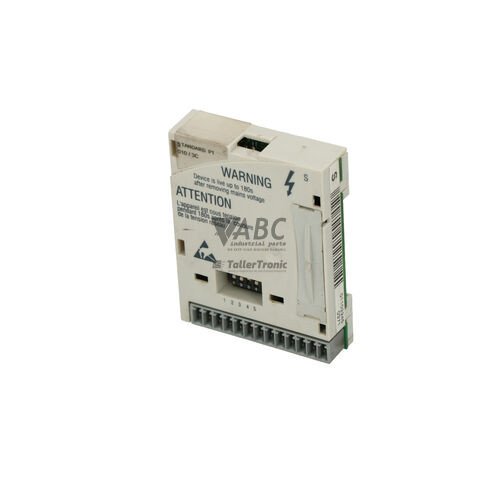

Lenze 00472938 E82ZAFSC100 – System Bus CAN Module
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze 00472938 E82ZAFSC100 is een System Bus CAN-communicatiemodule ontworpen voor de Lenze 8200 vector serie frequentieregelaars. Als insteekbare functiemodule wordt deze unit direct gemonteerd in het dedicated functiemoduleslot (FIF) van de stuurkaart. De module maakt integratie mogelijk in overkoepelende CANopen-netwerken en ondersteunt tevens het proprietary Lenze System Bus-protocol voor snelle onderlinge communicatie en datageneratie tussen regelaars. Het aansluiten van het netwerk op de module verloopt via een 5-polige stekerbare veerklem- of schroefklemmenstrook.
Voor het inbedrijfstellen van een reserve-eenheid moet de communicatie-instelling exact overeenkomen met de netwerkstructuur van de installatie. De E82ZAFSC100 ondersteunt node-adressen tot 63 busdeelnemers en overdrachtssnelheden van 10 kbit/s tot 500 kbit/s, welke hardwarematig kunnen worden ingesteld via de DIP-switches S1 en S2 op de module of via stuurparameters zoals C0350 en C0359. Bij het vervangen van een defecte module is het noodzakelijk dat de stand van de DIP-switches exact overgenomen wordt of dat de parameters worden ingesteld met de Lenze Global Drive Control (GDC) software of het Keypad XT E82ZBC bedieningspaneel. ABC Industrial Parts kan u ondersteunen met geteste vervangende modules om uw systeem snel weer operationeel te krijgen.
Statusdiagnose van het CAN-netwerk vindt plaats via de twee status-LED's aan de voorzijde: CAN-RUN (groen) en CAN-ERR (rood). Een knipperende groene LED geeft de pre-operationele status aan, terwijl een continu brandende groene LED bevestigt dat het netwerkknooppunt actief operationeel is. De rode CAN-ERR LED waarschuwt bij overschrijding van foutlimieten, framefouten of een bus-off toestand. Bij netwerkstoringen zoals bus-timeouts (CE0) of bus-off situaties (CE1) dient eerst de fysieke aansluiting te worden gecontroleerd, waaronder de polariteit van CANH en CANL, de 120 Ohm afsluitweerstanden en de unieke node-adressering. Blijven communicatiefouten aanhouden op regelaarniveau, dan kan een professionele vervanging of reparatie via ABC Industrial Parts verdere stilstand van uw aandrijflijn voorkomen.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 00472938 |
| Model / Type | E82ZAFSC100 |
| Componisttype | Communicatiemodule |
| Productfamilie | 8200 vector |
| Ondersteunde protocollen | Lenze System Bus, CANopen |
| Baudrate bereik | 10 kbit/s – 500 kbit/s |
| Maximaal aantal knooppunten | 63 |
| Aansluittype | 5-polige stekerbare veerklem-/schroefklemmenstrook |
| Interface slot | Functiemoduleslot (FIF) |
Programmering en configuratie
De Lenze E82ZAFSC100 functiemodule biedt flexibele configuratiemogelijkheden voor integratie in industriële netwerken. Busingestelde parameters zoals node-adres en baudrate kunnen hardwarematig worden geconfigureerd met behulp van de geïntegreerde DIP-switches. Schakelaar S1 dient voor het instellen van het node-adres (bereik 1 tot 63), terwijl schakelaar S2 wordt gebruikt voor het selecteren van de gewenste transmissiesnelheid tussen 10 kbit/s en 500 kbit/s.
Naast hardwarematige instelling via DIP-switches kunnen netwerkparameters ook softwarematig worden aangepast via de non-volatile geheugenregisters van de frequentieregelaar. Met de Lenze Global Drive Control (GDC) software of het optionele Keypad XT E82ZBC bedieningspaneel kunnen specifieke codes zoals C0350 (node-adres) en C0359 (baudrate) worden uitgelezen en geprogrammeerd. Tevens maakt parameter C0361 gedetailleerde weergave van de actuele CAN-status mogelijk.
Communicatie en systeemintegratie
De E82ZAFSC100 communicatiemodule transformeert de Lenze 8200 vector frequentieregelaar tot een actief knooppunt binnen geautomatiseerde CANopen- netwerken of inter-drive System Bus-structuren. Het apparaat ondersteunt zowel gestandaardiseerde CANopen-communicatieprofielen als het specifieke Lenze System Bus-protocol voor snelle, gesynchroniseerde data-uitwisseling tussen meerdere aandrijvingen direct onderling.
De fysieke koppeling met het netwerk vindt plaats via de 5-polige stekerbare klemmenstrook. Om een betrouwbare signaaloverdracht te garanderen op de maximale overdrachtssnelheid van 500 kbit/s, dient het netwerk aan beide uiteinden van de fysieke buslijn te worden voorzien van een 120 Ohm afsluitweerstand. De module wordt direct via het FIF-slot van de frequentieregelaar van spanning voorzien, waardoor externe voeding niet nodig is.
Diagnose en statusindicatie
Visuele diagnose op de E82ZAFSC100 module wordt verzorgd door twee LED-indicatoren aan de voorzijde van de behuizing. De groen gekleurde CAN-RUN LED geeft de operationele status van het CANopen-knooppunt aan, terwijl de rode CAN-ERR LED eventuele communicatiestoringen, transmissiefouten of een bus-off conditie weergeeft.
Voor diepgaandere analyse kunnen diagnosestatus en fouttellers worden geraadpleegd via de regelaarparameters. Parameter C0361 geeft de actuele CAN-busstatus weer, terwijl parameter C0363 het aantal geregistreerde transmissiefouten bijhoudt. Deze gegevens kunnen direct op de Keypad XT E82ZBC of via de Global Drive Control (GDC) software interface worden uitgelezen.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| CAN-RUN | Groen - Continu uit, knipperend of continu aan | UIT = Gestopt / Initialisatiestatus; Knipperend = Pre-operationele status; Continu AAN = Operationele status. |
| CAN-ERR | Rood - Continu uit, knipperend of continu aan | UIT = Normale werking; Knipperend = Waarschuwingslimiet overschreden of framefouten; Continu AAN = Bus-Off status of fysieke laagfout. |
Vervanging en reserveonderdelen
Bij de vervanging van een Lenze 00472938 (E82ZAFSC100) communicatiemodule is een correcte instelling van de hardware-parameters cruciaal voor snelle hervatting van het productieproces. Voordat de nieuwe module in de FIF-sleuf van de 8200 vector frequentieregelaar wordt geplaatst, dienen de DIP-switches S1 (node-adres) en S2 (baudrate) exact gelijk te worden gezet aan de instellingen van het te vervangen onderdeel.
Wanneer de communicatieparameters via de regelaarsoftware (codes C0350 en C0359) worden beheerd in plaats van via hardwarematige DIP-switches, moeten deze waarden na fysieke installatie worden gecontroleerd met de Global Drive Control (GDC) software of de Keypad XT E82ZBC. Een foutieve instelling van het adres of de baudrate leidt tot netwerkfouten zoals CE1 of CE3.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| CE0 | System Bus Time-out | Communicatietime-out op de CAN-systeembusinterface. | Buskabel losgekoppeld, onjuiste baudrate, systeembusmaster gestopt of defect. | Controleer de CAN-bedrading en afscherming, verifieer de baudrateconfiguratie en zorg ervoor dat de master geldige procesdata-objecten (PDO) verzendt. |
| CE1 | System Bus Bus-Off | CAN-controller is in Bus-Off status gegaan vanwege overmatige zend-/ontvangstfouten. | CAN_H en CAN_L verwisseld, kortsluiting op de CAN-bus, ontbrekende busafsluiting (120 Ohm), onjuiste node-adrestoewijzing. | Controleer de bustopologie en afsluitweerstanden aan beide kabeluiteinden, controleer de CAN-signaalaansluitingen en verifieer unieke node-adressen. |
| CE2 | System Bus Receive Buffer Overflow | Interne ontvangstbuffer voor CAN-berichten is overgelopen. | Overmatige busbelasting, telegrammen komen sneller aan dan de verwerkingssnelheid van de regeltaak. | Verminder de busbelasting, pas de eventtijd of het transmissie-interval van systeembus-PDO's aan. |
| CE3 | System Bus Parameter Error | Ongeldige CAN-nodeconfiguratieparameter of initialisatiefout. | Dubbel node-adres op het netwerk of ongeldige baudrate-instelling. | Controleer de DIP-switchposities S1/S2 en code-instellingen C0350/C0359 om te zorgen voor geldige, unieke instellingen. |
Veelgestelde vragen
Op welke frequentieregelaars kan de Lenze E82ZAFSC100 worden gemonteerd?
De Lenze 00472938 E82ZAFSC100 is specifiek ontworpen voor directe montage in de functiemoduleslot (FIF) van de Lenze 8200 vector serie frequentieregelaars.
Hoe stel ik het node-adres en de baudrate in op de E82ZAFSC100?
Het node-adres (1-63) en de baudrate (10-500 kbit/s) kunnen hardwarematig worden ingesteld met de DIP-switches S1 en S2 op de module, of softwarematig via de stuurparameters C0350 en C0359 van de frequentieregelaar.
Wat betekent een continu brandende rode CAN-ERR LED?
Een continu brandende rode CAN-ERR LED duidt op een Bus-Off status van de CAN-controller of een fysieke fout in het netwerk, zoals een kortsluiting, verwisselde CANH/CANL draden of het ontbreken van afsluitweerstanden.
Welke software is nodig voor het uitlezen van diagnose-informatie?
Diagnose-informatie en netwerkparameters kunnen worden uitgelezen met de Lenze Global Drive Control (GDC) software of direct via de Keypad XT E82ZBC bedieningseenheid.
Wat moet ik doen bij foutcode CE0 (System Bus Time-out)?
Controleer de fysieke CAN-kabel en afscherming, verifieer dat de ingestelde baudrate op alle knooppunten gelijk is en controleer of de busmaster actief geldige procesdata (PDO) verzendt.
