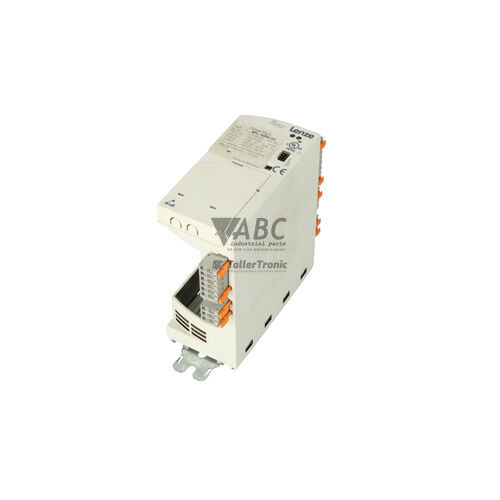

Lenze 13140246 E82ZAFSC010 CAN Bus Module – 8200 vector
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze 13140246 E82ZAFSC010 is een systeembus-communicatiemodule uit de Lenze 8200 vector-serie. Deze functiemodule is ontworpen als plug-in communicatie-interface voor Lenze 8200 vector frequentieregelaars en Lenze Drive PLC-systemen. De module wordt rechtstreeks in de Function Interface (FIF)-sleuf van de regelaar geplaatst en betrekt zijn interne 5 V DC voeding rechtstreeks via de randconnector van de hoofdregelaar, waardoor geen externe voedingsbedrading nodig is.
Voor netwerk- en systeemintegratie ondersteunt de E82ZAFSC010 communicatie via CANopen en de Lenze System Bus met overdrachtssnelheden van 20 kbit/s tot 500 kbit/s en maximaal 63 netwerknodes. De hardwarematige instelling van het node-adres en de baudrate gebeurt via geïntegreerde 8-polige DIP-switches. Voor een correcte inbedrijfstelling van een vervangend onderdeel moeten de DIP-switchinstellingen exact overeenkomen met het originele onderdeel, of moeten de nodige parameterinstellingen worden geconfigureerd via de Lenze Global Drive Control (GDC)-software of het Lenze E82ZBC Keypad XT. ABC Industrial Parts ondersteunt technici bij het selecteren en testen van vervangende communicatiemodules om een snelle herstart van de installatie te garanderen.
Diagnose op de E82ZAFSC010 verloopt via twee status-LED's aan de voorzijde: CAN-RUN (groen) voor de operationele status en CAN-ERR (rood) voor busstoringen zoals een Bus Off-toestand of een onjuiste baudrate. Daarnaast kunnen uitgebreide foutanalyses worden uitgevoerd via het diagnostisch register C0361 en het foutgeheugen van de regelaar. Wanneer storingscodes zoals H10 duiden op een interne hardwarefout in de functiemodule, is veldreparatie op printplaatniveau meestal niet mogelijk. In dergelijke gevallen biedt ABC Industrial Parts uitkomst met geteste vervangende modules of snelle reparatiediensten.
Technische specificaties
| Voedingsspanning | 5 V DC |
| Minimale baudrate | 20 kbit/s |
| Maximale baudrate | 500 kbit/s |
| Maximaal aantal busnodes | 63 |
| Ondersteunde protocollen | CANopen / Lenze System Bus |
| Montagetype | Directe FIF-sleuf plug-in |
Programmering en configuratie
De E82ZAFSC010 communicatiemodule maakt directe parametreerbare communicatie mogelijk met Lenze 8200 vector frequentieregelaars en Drive PLC-besturingen. De configuratie van het netwerkadres (node ID van 1 tot 63) en de communicatiesnelheid kan direct op de hardware worden ingesteld via de 8-polige DIP-switches op de module.
Naast de hardwarematige instelling via DIP-switches kan de module uitgebreid worden geconfigureerd met behulp van de Lenze Global Drive Control (GDC)-software of het optionele E82ZBC Keypad XT. Hiermee kunnen procesdata-objecten (PDO/SDO) en bewakingstijden voor procesdatacommunicatie nauwkeurig worden afgestemd op de aangesloten hostcontroller.
Communicatie en systeemintegratie
De Lenze 13140246 E82ZAFSC010 dient als systeembus-interface voor procesdata-uitwisseling en cross-drive snelheidssynchronisatie tussen meerdere assen. Het ondersteunt zowel het standaard CANopen-protocol als de Lenze System Bus, met instelbare baudrates tussen 20 kbit/s en 500 kbit/s.
Het netwerk kan worden uitgebreid tot maximaal 63 busnodes. Omdat de module rechtstreeks in de Function Interface (FIF)-sleuf van de frequentieregelaar wordt geklikt, verloopt alle interne datacommunicatie en stroomvoorziening via de interne bus van de omvormer, wat de systeemarchitectuur aanzienlijk vereenvoudigt.
Diagnose en statusindicatie
De E82ZAFSC010 is uitgerust met twee duidelijke LED-indicatoren op het frontpaneel voor directe visuele netwerkdiagnose. De groen-verlichte CAN-RUN LED geeft de operationele status van de CAN-communicatie aan, terwijl de rode CAN-ERR LED mogelijke buswaarschuwingen, foutieve baudrate-instellingen of Bus Off-condities signaleert.
Verder kan de status van de communicatiemodule gedetailleerd worden uitgelezen via de hoofdregelaar, bijvoorbeeld in register C0361. Storingen worden opgeslagen in het foutgeheugen van de frequentieregelaar en kunnen worden uitgelezen met het Lenze E82ZBC Keypad XT of de Lenze Global Drive Control (GDC) pc-software.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| CAN-RUN | Groen - Uit / Knippert / Continu | Uit: Niet actief / Geen voedingsspanning; Knippert: Pre-Operational status; Continu: Operational status (normale CAN-communicatie actief) |
| CAN-ERR | Rood - Uit / Knippert / Continu | Uit: Geen fout; Knippert: CAN-waarschuwingslimiet bereikt of bus passief; Continu: Bus Off-status, hardwarefout of onjuiste baudrate |
Vervanging en reserveonderdelen
Bij het vervangen van een Lenze 13140246 E82ZAFSC010 communicatiemodule is het essentieel dat het nieuwe onderdeel fysiek en mechanisch correct wordt gemonteerd in de FIF-sleuf. Schakel altijd de netvoeding van de hoofd-frequentieregelaar uit en wacht totdat de tussenkringcondensatoren volledig ontladen zijn voordat u de module plaats of verwijdert, om schade en foutcode H11 te voorkomen.
Voordat de vervangende module in gebruik wordt genomen, moeten de 8-polige DIP-switches exact zo worden ingesteld als op de originele module om het juiste node-adres en de correcte baudrate te waarborgen. Indien aanvullende parameters zijn geconfigureerd via Lenze Global Drive Control (GDC) of het E82ZBC Keypad XT, dienen deze instellingen naar de nieuwe module te worden overgedragen voor een naadloze herintegratie in het CANopen-netwerk.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| CE0 | CAN Communicatiefout / Bus Off | Communicatiestoring op de CAN-businterface; module is in Bus Off-toestand gegaan door opeenvolgende overdrachtsfouten. | Busonderbreking, onjuiste baudrate, verkeerd node-ID, ontbrekende afsluitweerstanden (120 Ohm) of sterke EMC-interferentie. | Controleer de bedrading en klemverbindingen, verifieer de DIP-switch baudrate-instellingen, controleer de afsluitweerstanden aan beide uiteinden van het netwerk en verifieer de EMC-aarding. |
| CE1 | CAN Time-out Object 1 | Bewakingstijd voor procesdatainput object 1 (CAN-IN1) is verstreken. | Master of zendende node is gestopt met het verzenden van CAN-IN1 berichten binnen de geconfigureerde bewakingstijd. | Controleer het programma van de zendende controller, verifieer de communicatiecyclustijden en de CAN-kabelverbinding. |
| CE2 | CAN Time-out Object 2 | Bewakingstijd voor procesdatainput object 2 (CAN-IN2) is verstreken. | Zendende node is gestopt met het verzenden van CAN-IN2 berichten binnen de geconfigureerde bewakingstijd. | Verifieer de toepassing van de hostcontroller, de cyclische transmissie-instellingen en het busverkeer. |
| CE3 | CAN Time-out Object 3 | Bewakingstijd voor procesdatainput object 3 (CAN-IN3) is verstreken. | Zendende node is gestopt met het verzenden van CAN-IN3 berichten binnen de geconfigureerde bewakingstijd. | Controleer de status van de communicatiepartner en de topologie van de systeembus. |
| H10 | Optiemodulefout in FIF-sleuf | Frequentie-omvormer heeft een defecte, incompatibele of onjuist aangesloten functiemodule in de FIF-sleuf gedetecteerd. | Interne hardwarefout van module E82ZAFSC010, slecht contact op de connectorpinnen of incompatibele omvormerfirmware. | Schakel de voedingsspanning van de omvormer uit, plaats de module stevig terug in de FIF-sleuf en schakel de spanning weer in. Als de fout aanhoudt, heeft de module een interne hardwarefout — stuur de unit retour voor reparatie of vervang de module. |
| H11 | Optiemodule verwijderd tijdens bedrijf | Functiemodule is losgekoppeld uit de FIF-sleuf terwijl de frequentieregelaar ingeschakeld was. | Fysieke ontkoppeling of contactfout tijdens actief bedrijf. | Schakel de omvormer volledig uit voordat u de module opnieuw plaatst. Plaats of verwijder een functiemodule nooit onder spanning. |
Veelgestelde vragen
Hoe stel ik het node-adres en de baudrate in op de Lenze 13140246 E82ZAFSC010?
De hardwarematige instelling van het node-adres (1-63) en de baudrate (20 tot 500 kbit/s) gebeurt via de 8-polige DIP-switches op de E82ZAFSC010 module. Aanvullende instellingen kunnen via de Lenze Global Drive Control (GDC)-software of het E82ZBC Keypad XT worden geconfigureerd.
Heeft de E82ZAFSC010 communicatiemodule een externe voedingsspanning nodig?
Nee, de module betrekt zijn interne 5 V DC voedingsspanning rechtstreeks uit de host-frequentieregelaar via de randconnector in de Function Interface (FIF)-sleuf.
Wat betekent een continu rode CAN-ERR LED op de module?
Een continu brandende rode CAN-ERR LED duidt op een Bus Off-status van het netwerk, een verkeerd ingestelde baudrate of een interne hardwarestoring in de communicatiemodule.
Wat moet ik doen als foutcode H10 verschijnt op de frequentieregelaar?
Foutcode H10 geeft aan dat er een fout is gedetecteerd in de FIF-sleuf. Schakel de spanning uit, controleer of de module goed vastzit en start opnieuw op. Blijft de fout bestaan, dan is er sprake van een interne hardwarefout in de E82ZAFSC010 module en moet deze worden gerepareerd of vervangen.
Is het veilig om de E82ZAFSC010 module te verwijderen terwijl de omvormer is ingeschakeld?
Nee, het verwijderen van de module onder spanning veroorzaakt foutcode H11 en kan de elektronica beschadigen. Schakel altijd eerst de voedingsspanning van de omvormer uit.
