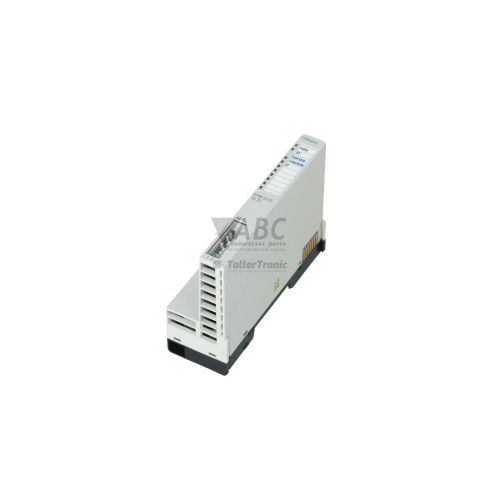

Lenze 13519273 E94ASHE0134 – 9400 HighLine Servoregelaar 5,5 kW
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze 13519273 (model E94ASHE0134) is een krachtige enkelas-servoregelaar uit de 9400 HighLine-serie, ontworpen voor nauwkeurige bewegingsbesturing in industriële toepassingen. Het apparaat werkt op een driefasige netspanning van 400 V tot 480 V AC met een toegestaan spanningsbereik van 320 V tot 528 V AC. De regelaar levert een nominaal vermogen van 5,5 kW met een continue uitgangsstroom van 13 A. Voor tijdelijke hoge belastingsmomenten kan de omvormer gedurende maximaal 60 seconden een piekstroom tot 19,5 A leveren. Deze unit is uitgevoerd met een geïntegreerde koelplaat voor montage op de achterwand van de schakelkast en beschikt over een IP20-behuizing voor betrouwbare warmteafvoer.
Voor de communicatie met bovenliggende besturingen beschikt de E94ASHE0134 over een geïntegreerde CANopen-systeembus op de stuurkaart, evenals optiesleuven voor uitbreidingsmodules zoals EtherCAT (E94AYCER) of PROFINET (E94AYCPR). Feedbacksystemen zoals resolvers, SinCos-, Hiperface-, SSI- en HTL/TTL-incrementele encoders worden rechtstreeks aangesloten op de aanwezige Sub-D-interfaces (15-pins op X7 en 9-pins op X8). Bij het in bedrijf stellen van een vervangend onderdeel kunnen alle parameters, toepassingsgegevens en netwerkinstellingen zonder pc worden overgezet via de pluggbare MM200-geheugenkaart. Indien gewenst kan de parameteroverdracht en voorbereiding van uw reserve-unit ook worden ondersteund door ABC Industrial Parts.
De status van de aandrijving en netwerkcommunicatie wordt direct aangegeven via de DRV-, ERR-, CAN- en BUS-leds op het frontpaneel. Uitgebreide diagnose-informatie en foutcodes zijn lokaal af te lezen met de insteekbare bedieningseenheid E94AZKHE001 of via de engineeringsoftware Lenze Engineer en EASY Starter. Bij storingen zoals overspanning op de tussenkring (0x00210001) of overstroom in de vermogenstrap (0x00300001) dienen eerst de remweerstand, voedingsspanning en motorbedrading te worden gecontroleerd. Interne hardwarefouten (zoals foutcode 0x00100001) zijn niet in het veld te herstellen; in dat geval kan een geteste ruilunit of een professionele reparatie via ABC Industrial Parts de snelste manier zijn om stilstand te minimaliseren.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 13519273 |
| Model / Type | E94ASHE0134 |
| Productfamilie | 9400 HighLine |
| Type component | Servoregelaar |
| Nominaal vermogen | 5,5 kW |
| Voedingsspanning | 400/480 V AC |
| Voedingsspanningsbereik | 320 - 528 V AC |
| Nominale continue stroom | 13 A |
| Maximale uitgangsstroom | 19,5 A (max. 60 s) |
| Schakelfrequentie | 4 kHz |
| Uitgangsfrequentiebereik | 0 - 480 Hz |
| Montagewijze | Paneelmontage met geïntegreerde koelplaat |
| Beschermingsklasse | IP20 |
| Geïntegreerde systeembus | CANopen |
Programmering en configuratie
De Lenze E94ASHE0134 biedt uitgebreide configuratiemogelijkheden via de engineeringsoftware Lenze Engineer en de inbedrijfstellingstool EASY Starter. Met deze softwarepakketten kunnen technici motorparameters identificeren, digitale oscilloscoopmetingen uitvoeren en de specifieke regelparameters van de 9400 HighLine-servoregelaar nauwkeurig afstellen op de machine dynamiek.
Het opslaan en overdragen van de complete apparaatconfiguratie verloopt via de uitneembare MM200-geheugenkaart. Deze kaart bevat het complete project, inclusief alle regelparameters, toepassingsinstellingen en het diagnostisch logboek. Bij een fysieke vervanging van de omvormer wordt de MM200-kaart in de nieuwe unit geplaatst, waarna alle instellingen direct worden geladen zonder dat een pc of aanvullende software op de locatie nodig is.
Communicatie en systeemintegratie
Integratie in het industriële besturingsnetwerk vindt op de stuurkaart plaats via de geïntegreerde CANopen-systeembus. Dit maakt snelle, cyclische data-uitwisseling en synchrone bewegingsbesturing mogelijk. Voor een storingsvrije communicatie dient de CANopen-bus aan de fysieke uiteinden te worden afgesloten met 120 ohm afsluitweerstanden.
Voor aansluiting op andere industriële netwerken beschikt de E94ASHE0134 over flexibele optiesleuven. Hiermee kunnen veldbusmodules zoals de EtherCAT-optie (E94AYCER) of PROFINET-optie (E94AYCPR) eenvoudig worden geïntegreerd. Terugkoppelsignalen van de motor worden ontvangen via de 15-pins Sub-D poort (X7) en 9-pins Sub-D poort (X8), die directe ondersteuning bieden voor resolvers, SinCos, Hiperface, SSI en HTL/TTL incrementele encoders.
Diagnose en statusindicatie
De status van de 9400 HighLine servoregelaar kan direct op het apparaat worden gecontroleerd via een reeks status-leds. De DRV-led toont de algemene bedrijfs- en vrijgavestatus van de regelaar, terwijl de ERR-led actieve waarschuwingen of kritieke hardwarestoringen aangeeft. Afzonderlijke leds voor CAN en BUS bewaken de communicatiestatus van de geïntegreerde systeembus en de optionele veldbusmodule.
Aanvullende diagnosefuncties zijn beschikbaar via het plug-in bedieningspaneel E94AZKHE001 voor het uitlezen van actuele status- en foutmeldingen. Daarnaast worden historische meldingen opgeslagen in het diagnostisch logboek op de MM200-geheugenkaart en kunnen technici via Lenze Engineer live oscilloscoopmetingen uitvoeren op de vermogens- en stuurkaarten.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| DRV (Drive Status) | Groen/Rood - Continu / Knipperend | Groen knipperend: Gereed/Ingehouden. Groen continu: In bedrijf/Vrijgegeven. Rood knipperend: Waarschuwing actief. Rood continu: Aandrijffout/Tripped. |
| ERR (Error) | Rood - Uit / Knipperend / Continu | Uit: Geen fout. Rood knipperend: Actieve fout/waarschuwing. Rood continu: Kritieke fout actief of interne hardwarefout. |
| CAN | Groen/Rood - Continu / Knipperend | Groen knipperend: Pre-operationeel. Groen continu: Operationeel. Rood knipperend: Waarschuwing. Rood continu: Bus off/communicatiefout. |
| BUS | Groen/Rood - Continu / Knipperend | Geeft veldbusstatus van de optiemodule aan. Groen = actief, Rood = busstoring. |
Vervanging en reserveonderdelen
Bij de vervanging van een Lenze 13519273 (E94ASHE0134) servoregelaar is het essentieel te verifiëren dat het vervangende onderdeel beschikt over exact dezelfde elektrische specificaties (5,5 kW vermogen en 13 A continue stroom). Eventuele geïnstalleerde optiemodules, zoals EtherCAT (E94AYCER) of PROFINET (E94AYCPR), moeten vanuit de te vervangen regelaar overgezet worden naar de nieuwe behuizing.
Dankzij het ontwerp van de 9400 HighLine-serie verloopt het overzetten van instellingen snel en zonder fouten via de MM200-geheugenkaart. Door deze kaart over te plaatsen, worden de parameterinstellingen, netwerkadressen en applicatiedata direct geladen. Hierdoor is het niet nodig om ter plaatse een pc aan te sluiten of softwareconfiguraties uit te voeren.
Controleer vóór herinschakeling de mechanische bevestiging van de koelplaat, het op het juiste koppel vastzetten van de voedingsklemmen en de correcte aansluiting van de Sub-D encoderkabels. Zorg er eveneens voor dat de CANopen-busafsluiting van 120 ohm op de juiste plaats in het netwerk aanwezig is.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| 0x00100001 | Systeemfout: Hardwarefout | Interne hardwarefout in het besturings- of vermogensdeel | Defecte interne printplaat, storing in vermogenstrap of beschadigd intern geheugen | Interne hardwarefout — niet in het veld te herstellen. Vervang de servoregelaar en stuur het apparaat op voor reparatie. |
| 0x00210001 | Overspanning: Tussenkring | Spanning op de tussenkring heeft de bovenste limiet overschreden | Remenergie te hoog, remchopper werkt niet, vertragingstijd te kort, netspanning te hoog | Controleer vertragingsrampen, controleer aansluiting en werking van externe remweerstand, controleer netspanning. |
| 0x00220001 | Onderspanning: Tussenkring | Spanning op de tussenkring is onder de onderste limiet gezakt | Uitval van netvoeding, spanningsval, fase-uitval op de voeding | Controleer netspanning, controleer zekeringen en netmagneetschakelaar. |
| 0x00300001 | Overstroom: Vermogenstrap | Uitgangsstroom overschrijdt de maximaal toegestane momentane limiet | Kortsluiting of aardfout aan klemmen van motor, kabellengte te lang, onjuiste motorparameters, defecte vermogensmodule | Inspecteer motor en bedrading op kortsluiting/aardfout. Controleer motorparameter-identificatie. Als de fout direct terugkeert zonder aangesloten motor, is de interne vermogenstrap beschadigd (retourneren voor reparatie). |
| 0x00500001 | Overtemperatuur: Koelplaat | Temperatuur van koelplaat overschrijdt de maximaal toegestane limiet | Onvoldoende kastkoeling, vervuilde koelplaat of ventilatorstoring, omgevingstemperatuur te hoog, continue overbelasting | Reinig koelplaat, controleer kastventilatoren en luchtcirculatie, verlaag omgevingstemperatuur of belasting van de regelaar. |
| 0x00710001 | Encoderfout: Feedbacksignaal verloren | Encodersignalen ontbreken, zijn gestoord of er is een kabelbreuk gedetecteerd | Beschadigde encoderkabel, losse stekker, onjuiste encoderconfiguratie, defecte encoder | Controleer encoderbedrading, afscherming en connectoren bij X7/X8. Test de werking van de encoder. |
| 0x00A00001 | CAN bus-off | Geïntegreerde CANopen-systeembus is in Bus-Off status gegaan door communicatiefouten | Onjuiste baudrate, ontbrekende busafsluitweerstand, kabelschade, ernstige EMC-interferentie | Controleer CAN-busbedrading, 120 ohm afsluitweerstanden aan de fysieke uiteinden van de bus, baudrate-instellingen en kabelafscherming. |
| 0x00D00001 | Veiligheidsmodulefout | Communicatiestoring of interne veiligheidsfout op geïnstalleerde veiligheidsmodule | Incompatibele revisie van veiligheidsmodule, uitschakeling van veiligheidscircuit, interne fout in veiligheidsmodule | Controleer of de veiligheidsmodule goed is geplaatst, inspecteer bedrading van veiligheidscircuit. Als de fout blijft bestaan bij correcte bedrading, vervang de veiligheidsmodule of stuur de unit op voor reparatie. |
Veelgestelde vragen
Hoe draag ik de instellingen over naar een vervangende Lenze E94ASHE0134 regelaar?
U kunt de volledige configuratie overdragen door de MM200-geheugenkaart uit de oude regelaar te nemen en in de vervangende unit te plaatsen. De regelaar laadt de parameters automatisch bij het inschakelen.
Welke motorterugkoppelsystemen ondersteunt de 13519273 servoregelaar?
De E94ASHE0134 ondersteunt via zijn Sub-D aansluitingen (15-pins X7 en 9-pins X8) resolvers, SinCos, Hiperface, SSI en HTL/TTL incrementele encoders.
Wat moet ik doen bij foutcode 0x00100001 (Hardwarefout)?
Foutcode 0x00100001 geeft een interne hardwarefout aan in het besturings- of vermogensdeel. Deze storing kan niet in het veld worden gerepareerd; het apparaat moet worden vervangen of opgestuurd voor reparatie.
Kan de Lenze 9400 HighLine worden geïntegreerd in PROFINET- of EtherCAT-netwerken?
Ja, de E94ASHE0134 beschikt over optiesleuven waarin uitbreidingsmodules zoals de EtherCAT-module (E94AYCER) of PROFINET-module (E94AYCPR) kunnen worden geplaatst.
Hoe kan ik de status van de omvormer ter plaatse controleren zonder software?
De status is direct af te lezen via de status-leds (DRV, ERR, CAN, BUS) op de voorzijde van de regelaar, of via het insteekbare bedieningspaneel E94AZKHE001.
