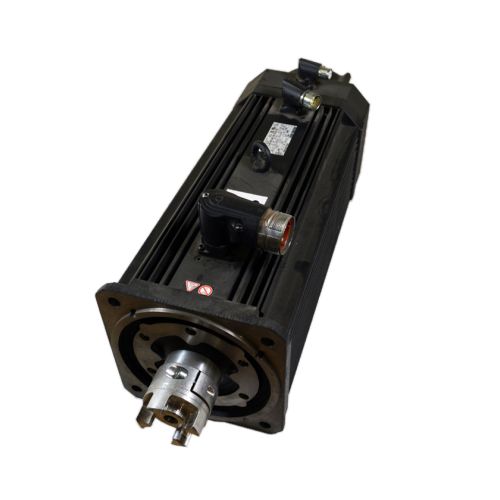

Lenze 13549125 MCA19S35-RV0F2-RS0 Servomotor
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie
De Lenze MCA19S35-RV0F2-RS0 (onderdeelnummer 13549125) is een compacte asynchrone servomotor uit de Lenze MCA-serie, ontworpen voor hoogdynamische industriële bewegingssturingen. Met een bouwgrootte 19 levert deze motor een nominaal vermogen van 13,5 kW en een nominaal toerental van 3500 omw/min bij een nominale frequentie van 121,7 Hz. De eenheid bereikt een continu aanhaalmoment van 37 Nm bij een nominale stroom van 33 A dankzij de geïntegreerde geforceerde ventilatie, en kan een piekkoppel tot 115 Nm opvangen. Mechanisch is de motor uitgerust met een spiebaanas volgens DIN 6885 en een geïntegreerde 24V DC veerdruk-houdrem die 40 Nm houdkoppel levert.
Elektrische vermogens- en signaalverbindingen op de MCA19S35-RV0F2-RS0 worden gemaakt via SpeedTec ronde stekkerverbinders, die zorgen voor een snelle en trillingsbestendige installatie. Positieterugkoppeling en commutatie verlopen via een geïntegreerde 2-polige resolver (RS0-optie). Bij het inzetten van een reserve-eenheid op een Lenze Servo Drive 9400, i700 of TopLine frequentieregelaar moeten de motorparameters en resolver-instellingen worden afgestemd via de Lenze EASY engineering software. ABC Industrial Parts kan ondersteunen bij het selecteren en voorbereiden van een passende reservemotor om stilstand in uw productielijn te beperken.
Voor thermische bewaking bevat de statorwikkeling een geïntegreerde KTY of PT1000 temperatuursensor, die rechtstreeks wordt uitgelezen door de aangesloten Lenze servoregelaar. Eerstelijns inspecties bij storingen omvatten de controle van de SpeedTec stekkerverbindingen, de voeding van de 24V houdrem en de werking van de geforceerde koelventilator. Indien er sprake is van interne wikkelingsschade of defecten aan de interne sensoren, zijn deze onderdelen niet op locatie te herstellen; het inzetten van een geteste vervangende eenheid of een deskundige revisie via ABC Industrial Parts biedt dan de snelste oplossing om uw installatie weer in bedrijf te krijgen.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 13549125 |
| Model / Type | MCA19S35-RV0F2-RS0 |
| Componenttype | Servo Motor |
| Productfamilie | MCA Compact Servo Motors |
| Nominaal vermogen | 13.5 kW |
| Nominaal toerental | 3500 rpm |
| Nominaal aanhaalmoment | 37 Nm |
| Piekkoppel | 115 Nm |
| Nominale stroom | 33 A |
| Nominale frequentie | 121.7 Hz |
| Houdkoppel rem | 40 Nm |
| Koelmethode | Geforceerde ventilatie |
| Aastype | Spiebaan (DIN 6885) |
| Terugkoppelingssysteem | 2-polige resolver |
| Aansluittype | SpeedTec ronde stekkerverbinder |
Programmering en configuratie
De Lenze MCA19S35-RV0F2-RS0 wordt ingesteld met behulp van de Lenze EASY engineering software en de EASY Product Finder. De specifieke motorparameters moeten in de aangesloten servoregelaar worden ingeladen of handmatig geconfigureerd om een nauwkeurige stroomregeling en thermische beveiliging te waarborgen.
Bij koppeling met een Lenze Servo Drive 9400, i700 of TopLine worden de motorkarakteristieken, waaronder de nominale stroom van 33 A, de nominale frequentie van 121,7 Hz en de resolverkarakteristieken, toegewezen in het asproject. Dit zorgt voor de juiste koppellimieten en een correcte verwerking van de snelheids- en positielussen.
Communicatie en systeemintegratie
Voor de elektrische aansluiting maakt de servomotor gebruik van SpeedTec snelsluit-circulaire stekkers voor zowel het vermogensdeel als het signaaldeel. Dit stekkertype biedt een snelle, gereedschapsloze en trillingsbestendige vergrendeling op het motorhuis.
De positie- en snelheidsterugkoppeling naar de servoregelaar verloopt via een geïntegreerde 2-polige resolver (RS0-variant). Het analoge resolversignaal wordt via de SpeedTec signaalkabel direct naar de regelaar gestuurd ten behoeve van nauwkeurige motorcommutatie in toepassingen zoals continuous web tensioning, verpakkingsmachines en transportsystemen.
Diagnose en statusindicatie
Diagnostische bewaking van de motor vindt plaats via de aangesloten Lenze servoregelaar. In de statorwikkeling bevindt zich een geïntegreerde KTY- of PT1000-temperatuursensor, die de wikkeltemperatuur continu doorgeeft aan de omvormer.
De servoregelaar evalueert het temperatuursignaal en kan waarschuwingen of een overtemperatuuruitschakeling genereren wanneer de limieten worden overschreden, bijvoorbeeld bij verstopping of uitval van de geforceerde ventilatie.
Vervanging en reserveonderdelen
Bij het vervangen van een Lenze MCA19S35-RV0F2-RS0 is het van belang dat het type exact overeenkomt qua opties: bouwgrootte 19, 13,5 kW vermogen, 2-polige resolver (RS0), 24V veerdruk-houdrem (40 Nm) en de aanwezige geforceerde koeling.
Zorg bij montage van een wisselmotor dat de externe koelventilator correct op de voeding is aangesloten en dat de SpeedTec stekkers stevig vergrendeld zijn. Na de mechanische installatie dient de regelaarparameterset in de Lenze EASY software gecontroleerd te worden om te verifiëren dat de motorbeveiliging en de resolveruitlijning juist zijn ingesteld.
Veelgestelde vragen
Met welke Lenze servoregelaars kan de MCA19S35-RV0F2-RS0 worden gebruikt?
Deze servomotor is ontworpen voor integratie met Lenze Servo Drives 9400, Lenze Servo Drives i700 en Lenze Servo Drives TopLine.
Welk type temperatuursensor is in deze motor ingebouwd?
De motor heeft een geïntegreerde KTY- of PT1000-temperatuursensor in de statorwikkeling, die door de aangesloten Lenze regelaar wordt uitgelezen.
Hoe wordt de koeling van de MCA19S35-RV0F2-RS0 verzorgd?
De motor gebruikt geforceerde ventilatie (een externe koelventilator) om een continu aanhaalmoment tot 37 Nm te leveren zonder thermische vermogensvermindering.
Welk terugkoppelingssysteem is in de MCA19S35-RV0F2-RS0 aanwezig?
Dit specifieke model beschikt over een geïntegreerde 2-polige resolver (RS0-optie) voor positieterugkoppeling en commutatie.
Welke software is nodig voor het inregelen van de motor op een regelaar?
De inbedrijfstelling en parametreeropdrachten worden uitgevoerd met behulp van de Lenze EASY Product Finder en de Lenze EASY Engineering Software.
