Siemens 6FC5203-0AC00-0AA2 SINUMERIK CNC QWERTY Toetsenbord
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie

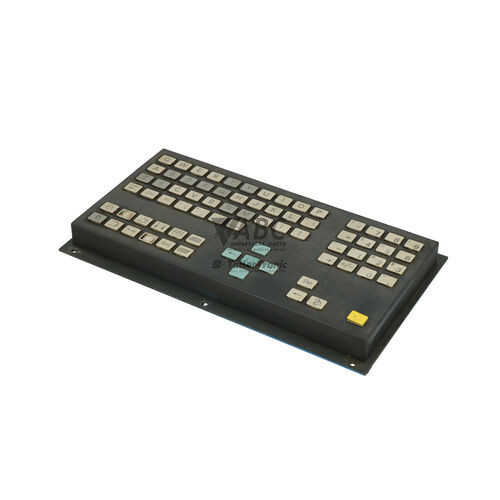

De Siemens 6FC5203-0AC00-0AA2 is een volledig CNC-bedieningstoetsenbord met een standaard VS QWERTY-indeling, ontworpen voor gebruik binnen de Siemens SINUMERIK-reeks. Dit bedieningspaneeltoetsenbord maakt het invoeren van NC-programma's, het bewerken van parameters en het invoeren van opdrachten bij CNC-bewerkingsmachines mogelijk. Het onderdeel is specifiek afgestemd op SINUMERIK FM-NC, 810D en 840D besturingssystemen in combinatie met Siemens operator panels zoals de OP 010, OP 012 en OP 015, evenals PCU 50 rekeneenheden. De behuizing bevat een geïntegreerde kabel van 1,5 meter en toegewijde CNC-functietoetsen voor directe bediening van de machine.
Het toetsenbord heeft een passief hardware-ontwerp dat rechtstreeks wordt gevoed met 5V DC via de interface-aansluiting van het aangesloten bedieningspaneel. De fysieke aansluiting verloopt via een geïntegreerde aansluitkabel van 1,5 meter met een 15-pins Sub-D mannelijke connectorkop of lintkabelconnector. Omdat de module volledig passief werkt, zijn er geen software-instellingen, parameteroverdrachten of firmware-updates vereist bij het installeren van een reserve-eenheid. Bij een defect kan het oude toetsenbord direct plug-and-play worden omgewisseld voor een vervangend exemplaar van ABC Industrial Parts om stilstand van de machine tot een minimum te beperken.
Voor het vaststellen van de functionaliteit kan een ingebouwde HMI-toetsentest op het aangesloten SINUMERIK-hoofdpaneel worden uitgevoerd. Het toetsenbord beschikt over een Shift / Caps Lock status-LED die oplicht wanneer het toetsenbord zich in hoofdlettermodus of de alternatieve toetsfunctiemodus bevindt. Indien individuele toetsen niet meer reageren of kabelbreuk optreedt, zijn interne hardwarefouten niet ter plaatse op printplaatniveau te herstellen. In dergelijke gevallen biedt het omwisselen voor een getest vervangend onderdeel via ABC Industrial Parts een snelle oplossing om de CNC-machine weer operationeel te krijgen.
Technische specificaties
| Fabrikant | Siemens |
| Onderdeelnummer | 6FC5203-0AC00-0AA2 |
| Model / Type | Full CNC Keyboard (QWERTY) |
| Productfamilie | SINUMERIK |
| Voedingsspanning | 5 V DC |
| Kabellengte | 1,5 m |
| Toetsenbordindeling | QWERTY (VS-standaard) |
| Interfaceconnector | 15-pins Sub-D mannelijk / Lintkabelconnector |
| Compatibele bedieningspanelen | Siemens OP 010, OP 012, OP 015 |
| Compatibele rekeneenheden | Siemens PCU 50 |
| Compatibele besturingssystemen | Siemens SINUMERIK FM-NC, 810D, 840D |
Diagnose en statusindicatie
De status en werking van het Siemens 6FC5203-0AC00-0AA2 toetsenbord kunnen direct vanaf het host-bedieningspaneel worden gecontroleerd. De aangesloten SINUMERIK HMI beschikt over een ingebouwde diagnose-routine voor toetsentesten, waarmee de reactie van elke afzonderlijke toets visueel op het scherm kan worden geverifieerd.
Daarnaast is het toetsenbord uitgerust met een specifieke status-LED voor de Shift- en Caps Lock-functies. Deze LED licht op wanneer de actieve invoermodus is overgeschakeld naar hoofdletters of alternatieve toetsfuncties, wat directe visuele feedback geeft over de ingevoerde toetsmodus tijdens het bedienen.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| Shift / Caps Lock | Verlicht | Duidt op actieve hoofdlettermodus of alternatieve toetsfunctiemodus. |
Vervanging en reserveonderdelen
Bij het vervangen van een defect 6FC5203-0AC00-0AA2 toetsenbord is de installatie bijzonder eenvoudig dankzij het passieve plug-and-play ontwerp. Omdat het toetsenbord geen interne software of opgeslagen instellingen bevat, hoeven er geen parameters of programma-bestanden overgedragen te worden naar het nieuwe onderdeel.
Het is wel van belang om bij installatie te controleren dat het vervangende onderdeel beschikt over exact hetzelfde onderdeelnummer 6FC5203-0AC00-0AA2 en dezelfde 15-pins Sub-D mannelijke of lintkabelconnector. De geïntegreerde kabel van 1,5 meter dient correct te worden geleid binnen de behuizing van het bedieningspaneel om beknelling of trekspanning op de connector te voorkomen.
De voeding van 5V DC wordt na montage direct geleverd via de interfaceconnector van het aangesloten OP 010, OP 012, OP 015 of PCU 50 paneel. Na het fysiek monteren en aansluiten is de reserve-eenheid direct gereed voor gebruik in de productie-omgeving.
Veelgestelde vragen
Is er software of parameterconfiguratie nodig bij het vervangen van het 6FC5203-0AC00-0AA2 toetsenbord?
Nee, het Siemens 6FC5203-0AC00-0AA2 toetsenbord is een passief hardware-onderdeel dat direct werkt na vervanging zonder dat er software-instellingen, firmware-downloads of parameterconfiguraties nodig zijn.
Welke Siemens besturingssystemen en panelen zijn geschikt voor dit toetsenbord?
Het toetsenbord is geschikt voor SINUMERIK FM-NC, 810D en 840D besturingssystemen. Het sluit rechtstreeks aan op Siemens operator panels OP 010, OP 012 en OP 015, evenals PCU 50 rekeneenheden.
Hoe wordt het toetsenbord van stroom voorzien?
Het toetsenbord ontvangt zijn benodigde voedingsspanning van 5V DC rechtstreeks van het aangesloten host-bedieningspaneel via de geïntegreerde interface-aansluiting.
Welke aansluiting gebruikt de geïntegreerde kabel?
De geïntegreerde kabel heeft een lengte van 1,5 meter en is voorzien van een 15-pins Sub-D mannelijke stekker of lintkabelconnector voor aansluiting op de host-unit.
Hoe kan de werking van het toetsenbord worden getest?
De functionaliteit van de toetsen kan worden gecontroleerd door een ingebouwde HMI-toetsentest uit te voeren op het aangesloten SINUMERIK host-paneel.
Haal voordeel uit onze omruilformule
Een defect product hoeft niet waardeloos te zijn. Bij ABC Industrial Parts kun je defecte producten inleveren en direct profiteren van een korting op je nieuwe aankoop. Dit vormt een slimme manier om te besparen en tegelijkertijd bij te dragen aan een circulaire economie.
Speel op zeker via onze garantievoorwaarden
Industriële installaties blijven bij voorkeur steevast draaien, no matter what. Daarom is het essentieel dat je kunt rekenen op producten van hoge kwaliteit en/of duurzame herstellingen. Met onze garantievoorwaarden kan je rekenen op zekerheid, of je nu kiest voor nieuwe, gebruikte of herstelde producten.
Back-up en herstel van gegevens
Heb je waardevolle parameters of data verloren door een defect, terwijl de fabrikant geen ondersteuning meer biedt? Bij ABC Industrial Parts helpen wij je om deze gegevens veilig te stellen, zowel bij veelvoorkomende als specifieke producten.
Specifieke firmware- en hardwareversies
Wanneer je werkt met specifieke hardware- of firmwareversies die niet langer beschikbaar zijn bij de fabrikant, is ABC Industrial Parts jouw partner. Geef bij je aanvraag duidelijk aan welke versies je nodig hebt, wij bekijken vervolgens de mogelijkheden om die versies aan te leveren, zodat jouw installaties optimaal blijven functioneren.
