Lenze 9325MP.1B.73 9300 Serie Besturingskaart
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie

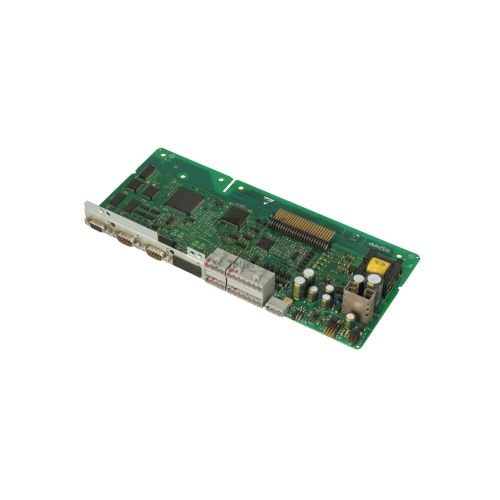

De Lenze 9325MP.1B.73 is de centrale microprocessor besturingskaart (MP-board) voor de Lenze 9300-serie 5,5 kW (bouwgrootte 9325) servo- en frequentiegeregeld omvormers. Als hoofdprocessorsturing voert deze kaart de besturings- en bewegingsalgoritmen uit, verwerkt hij de motorfeedback en beheert hij de communicatie-interfaces van de regelaar. De printplaat is uitgerust met een ingebouwde CAN-systeembus op 500 kbps, een 15-polige Sub-D-connector voor encoder- en resolver-feedback en een Automation Interface (AIF) sleuf voor aanvullende communicatiemodules.
Voor de integratie in netwerken en het inbedrijfstellen van een vervangend exemplaar beschikt de kaart over diverse aansluitmogelijkheden, waaronder het AIF-slot dat communicatie via PROFIBUS-DP (zoals de EMF2133IB-module) of LECOM/RS232/RS485 ondersteunt. De 9325MP.1B.73 bewaart tot vier complete parametersets op het niet-vluchtige interne EEPROM-geheugen. Bij vervanging is het apparaat zelden direct gebruiksklaar zonder configuratie; de opgeslagen parameters moeten vanuit het originele bord of een back-up worden overgezet met behulp van de Lenze Global Drive Control (GDC) software of de EMF2102IB XT-bedieningsmodule. ABC Industrial Parts kan ondersteuning bieden bij het veilig stellen en overzetten van deze parameterbestanden om de stilstandtijd tot een minimum te beperken.
Status- en storingsdiagnose wordt direct op de kaart aangegeven via twee LED-indicators: een groen statuslampje voor RUN/Ready (continu groen bij actieve besturing, knipperend bij een actieve regelblokkering CINH) en een rode TRIP-LED bij een actieve fouttoestand. Aanvullende diagnostische informatie en foutcodes zoals OH (overtemperatuur), OU (overspanning) of CE1/CE4 (CAN-bus communicatiefouten) kunnen worden uitgelezen via het toetsenbordmenu, de GDC-diagnosebuffer of de systeembusregisters. Bij interne hardwarefouten zoals EER (EEPROM-geheugenfout) of H05 (interne hardwarefout) is veldreparatie op componentniveau niet mogelijk; in die gevallen vormt het vervangen van de printplaat of een via ABC Industrial Parts geteste ruileenheid de snelste oplossing voor hervatting van het productieproces.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 9325MP.1B.73 |
| Model / Type | Main Microprocessor Controller Board (MP Board) |
| Productfamilie | 9300 Series |
| Geassocieerde omvormer | 9325 |
| Vermogen geassocieerde omvormer | 5.5 kW |
| Geïntegreerde systeembus | CAN (500 kbps) |
| Automation Interface sleuf | AIF Slot (PROFIBUS, INTERBUS, LECOM, CANopen) |
| Feedback-interface | Sub-D 15-pin (Resolver / Incrementeel / Absolute Encoder) |
| Parametergeheugen | 4 Parametersets (Niet-vluchtig EEPROM) |
Programmering en configuratie
Het configureren van de Lenze 9325MP.1B.73 besturingskaart gebeurt via de Lenze Global Drive Control (GDC) software of via de optionele EMF2102IB XT-bedieningsmodule. Met de GDC-engineeringtool kunnen parameters direct online worden aangepast, diagnosegegevens worden uitgelezen en volledige apparaatback-ups op een pc worden opgeslagen.
De printplaat beschikt over een geïntegreerd niet-vluchtig EEPROM-geheugen waarin tot vier onafhankelijke parametersets kunnen worden opgeslagen. Dit geheugen behoudt de ingestelde waarden ook bij spanningsuitval. Bij vervanging van de besturingskaart kan de bestaande parameterdataset via de software of de bedieningsmodule naar het nieuwe bord worden gedownload, waardoor een handmatige herinstelling van de motorparameters overbodig is.
Communicatie en systeemintegratie
De 9325MP.1B.73 is voorzien van een onboard CAN-systeembus die werkt op een snelheid van 500 kbps. Deze interface maakt een snelle real-time gegevensuitwisseling tussen meerdere aandrijvingen mogelijk, wat essentieel is voor toepassingen met gesynchroniseerde meerassige besturing.
Voor integratie in bovengestelde industriële netwerken heeft de kaart een Automation Interface (AIF) slot. Hierin kunnen uitbreidingsmodules worden geplaatst, zoals de EMF2133IB voor PROFIBUS-DP, evenals optionele modules voor LECOM (RS232/RS485), INTERBUS en CANopen. Motorfeedbackapparaten zoals resolvers, incrementele encoders of absolute encoders worden rechtstreeks aangesloten via de 15-polige Sub-D-connector.
Diagnose en statusindicatie
Statusweergave vindt op de besturingskaart plaats via twee toegewijde LED-indicators op de voorzijde. Daarnaast kan gedetailleerde diagnostische informatie worden uitgelezen via het foutcodemenu op de bedieningsmodule, de diagnosebuffer in de GDC-software of de systeembus-diagnostiekregisters.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| TRIP / Fault | Rood - Continu of knipperend | Duidt op een trip-foutconditie of een actieve foutstatus |
| RUN / Ready | Groen - Continu of knipperend | Continu groen geeft aan dat de besturing actief en gereed is; knipperend groen geeft een actieve regelblokkering (CINH) aan |
Vervanging en reserveonderdelen
Bij de vervanging van een defecte stuurkaart moet er nauwkeurig op worden gelet dat de wisselkaart exact overeenkomt met het onderdeelnummer 9325MP.1B.73 en bestemd is voor de 5,5 kW uitvoering (bouwgrootte 9325) van de Lenze 9300-serie.
Omdat de kaart de specifieke machineparameters bevat, is het noodzakelijk om vóór de definitieve inbedrijfstelling de opgeslagen parameters van de oude eenheid over te zetten of een geldige back-up in te laden. Controleer daarnaast de correcte plaatsing en vergrendeling van eventuele AIF-communicatiemodules en de stevige montage van de 15-polige Sub-D connector voor het feedbacksignaal.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| OH | Koellichaam overtemperatuur | De temperatuur van het koellichaam heeft de maximale veilige bedrijfsgrens overschreden (> 90 °C). | Onvoldoende koeling, te hoge omgevingstemperatuur, defecte ventilator, vervuilde koelribben. | Controleer de schakelkastventilatie, reinig het koellichaam en controleer de werking van de interne koelventilatoren. |
| OH4 | Binnentemperatuur omvormer te hoog | De temperatuur in de behuizing van de omvormer heeft de veilige bedrijfsgrens overschreden (> 85 °C). | Omgevingstemperatuur in de behuizing te hoog, defecte behuizingsventilator. | Verbeter de koeling en luchtstroom in de behuizing. |
| OH7 | Motor overtemperatuur | De temperatuursensor van de motor (PTC of thermisch contact) is geactiveerd. | Motoroverbelasting, mechanische blokkering, onjuiste PTC-bedrading of onderbroken sensorkabel. | Laat de motor afkoelen, controleer de belasting en controleer de aansluiting van de thermische sensor. |
| OU | DC-tussenkring overspanning | De DC-tussenkringspanning heeft de bovengrens overschreden (> 770 V DC / 800 V DC). | Te hoge regeneratieve energie bij het afremmen, remweerstand niet aangesloten of defect, afremtijd te kort. | Verleng de afremtijd, controleer de remweerstand en de werking van de remtransistor. |
| LU | DC-tussenkring onderspanning | De DC-tussenkringspanning is onder de ondergrens gezakt (< 430 V DC). | Netspanningsuitval, fase-uitval in de voeding, doorgeslagen ingangszekering. | Controleer de AC-netspanning en de netzekeringen. |
| OC1 | Overstroom tijdens versnelling | Te hoge motorstroom gedetecteerd tijdens de versnellingsfase. | Kortsluiting in de wikkeling, aardfout in de motorkabel, versnellingshelling te steil. | Inspecteer de motor en motorkabel op aardfouten of kortsluiting; controleer de versnellingsinstelling. |
| OC2 | Overstroom tijdens vertraging | Te hoge motorstroom gedetecteerd tijdens de vertragingsfase. | Kortsluiting in de eindtrap, snelle vertragingsinstelling. | Controleer de isolatie van de motorkabel; verleng de afremtijd. |
| OC5 | Overstroom tijdens continu bedrijf | Te hoge stroom gedetecteerd tijdens stationair bedrijf. | Mechanische overbelasting of geblokkeerde motoras. | Controleer de mechanische belasting en de motordimensionering. |
| CE0 | AIF-communicatiefout | Communicatiefout tussen de hoofdbesturingskaart en de module in het Automation Interface slot. | Slecht contact van de veldbusmodule, slechte kabelverbinding, moduledetectiefout. | Controleer de montage van de AIF-module en controleer de veldbuskabelverbinding. |
| CE1 | CAN-bus communicatiefout | Systeembus (CAN) communicatietime-out op procesdatainput 1. | CAN-buskabel onderbroken, onjuiste baudrate of stationadres, afsluitweerstand ontbreekt. | Controleer de CAN-bedrading, baudrate-instellingen en de 120 ohm afsluitweerstanden. |
| CE4 | CAN-bus OFF | Onboard CAN-controller is in BUS-OFF status gegaan vanwege ernstige transmissiefouten. | Ruisterstoringen, onjuiste baudrate, dubbel knooppunt-ID, kortgesloten CAN-lijnen. | Controleer de CAN-kabels, afscherming, aardlussen en afsluiting. |
| EER | EEPROM-geheugenfout | Interne EEPROM lees-/schrijffout op de besturingskaart. | Interne componentfout, beschadigde geheugenchip. | Interne hardwarefout — reset de parameterset naar fabrieksinstellingen; als de fout aanhoudt, vervang de 9325MP kaart. |
| H05 | Interne hardwarefout | Hardwarefout gedetecteerd tijdens de zelftest van de kaart. | Componentfout op de microprocessorkaart of het stuurcircuit van de vermogenstrap. | Interne hardwarefout — stuur de eenheid ter reparatie op of vervang de 9325MP kaart. |
| PR0 | Parametersetfout | Checksumfout of corruptie in de actieve parameterset. | Stroomonderbreking tijdens het opslaan of schrijven van parameters. | Laad een geldige parameterset opnieuw uit bestand of bedieningsmodule, of herstel de fabrieksinstellingen. |
| rER | Resolver-terugkoppelfout | Verlies of vervorming van het resolver-terugkoppelsignaal. | Onderbroken resolverkabel, defecte resolverconnector, beschadigde resolver-elektronica op de kaart. | Controleer de resolverbedrading en afscherming; controleer de connectorpennetjes op de besturingskaart. |
| Sd2 | Resolver-kabelfout | Open circuit of ontbrekend signaal gedetecteerd op het resolver-spoor. | Kabel losgekoppeld of draadbreuk. | Controleer de resolverkabelboom en de randaarde van de afscherming. |
| Sd3 | Incrementele encoderfout | Spoorfout of signaalfout op de incrementele encoderingang. | Defecte encoder, beschadigde kabel, wegvallende voedingsspanning naar de encoder. | Controleer de encoderbedrading en de voedingsspanning van de encoder. |
Veelgestelde vragen
Hoe worden parameters overgezet naar een nieuwe Lenze 9325MP.1B.73 besturingskaart?
Parameters kunnen worden overgezet met behulp van de Lenze Global Drive Control (GDC) software via de communicatie-interface, of door gebruik te maken van de optionele EMF2102IB XT-bedieningsmodule om de opgeslagen parametersets uit het EEPROM-geheugen te kopiëren.
Welke feedbacksensoren worden ondersteund door de 15-polige Sub-D aansluiting op het bord?
De 15-polige Sub-D aansluiting ondersteunt de terugkoppeling van resolvers, evenals incrementele en absolute encoders voor nauwkeurige gesloten-lus motorregeling.
Welke veldbusmodules kunnen in het Automation Interface (AIF) slot worden geplaatst?
Het AIF-slot ondersteunt diverse communicatiemodules, waaronder de EMF2133IB voor PROFIBUS-DP, evenals optionele modules voor LECOM (RS232/RS485), INTERBUS en CANopen.
Wat betekent de storingscode EER of H05 op de Lenze 9325MP.1B.73?
De code EER geeft een EEPROM-geheugenfout aan, terwijl H05 wijst op een interne hardwarefout. Wanneer het herstellen van fabrieksinstellingen de fout niet verhelpt, is sprake van een interne hardwarefout en moet de printplaat worden gerepareerd of vervangen.
Wat betekent een knipperende groene RUN-LED op de besturingskaart?
Een knipperende groene RUN/Ready-LED geeft aan dat de regelaar actief is maar zich in een regelaarsblokkering (CINH - Controller Inhibit) bevindt. Een continu groene LED geeft aan dat de besturing volledig actief en bedrijfsklaar is.
