Sick 1023548 S30A-6011EA – S3000 Advanced Veiligheidslaserscanner
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie

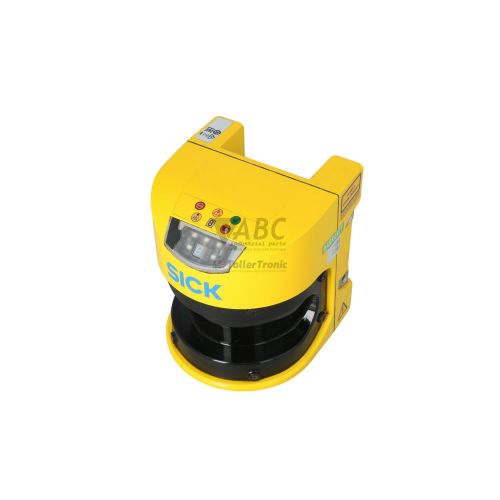

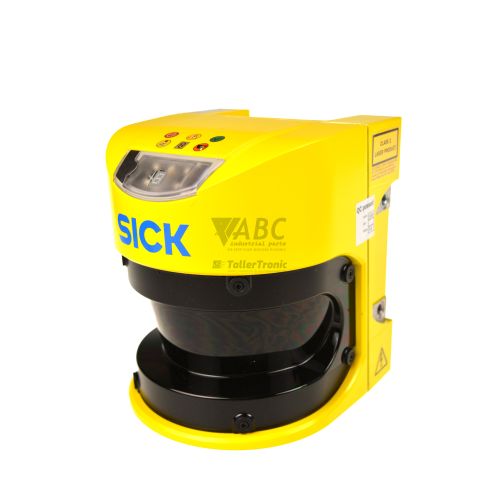

De Sick 1023548 (type S30A-6011EA) is een optisch-elektrische veiligheidslaserscanner uit de S3000 Advanced-serie, ontworpen voor de beveiliging van gevaarlijke zones bij machines, persinstallaties en automatisch gestuurde voertuigen (AGV's). De scanner bewaakt een optisch vlak over een scanhoek van 190 graden met een beveiligingsveldbereik tot 5.5 meter en een waarschuwings- en afstandsmeetbereik tot 49 meter. De eenheid is ondergebracht in een robuuste behuizing met beschermingsklasse IP65 en werkt op een nominale voedingsspanning van 24 V DC (bereik 16.8 tot 28.8 V DC). Een geïntegreerd 7-segment display aan de voorzijde geeft direct zicht op de operationele status van de scanner.
Voor de elektrische integratie beschikt de S30A-6011EA over twee dubbele PNP OSSD-veiligheidsuitgangen, drie diagnostische signaaluitgangen en vier digitale besturingsingangen voor functies zoals externe relaiscontrole (EDM), herstartblokkering en zone-omschakeling. De configuratie-instellingen en veldgrenzen van de scanner worden opgeslagen in het geheugen van de afneembare S3000-systeemstekker. Bij het vervangen van een beschadigde scankop kunnen alle parameters automatisch worden overgedragen door de bestaande systeemstekker op het vervangende apparaat aan te sluiten, waardoor stilstandtijd tot een minimum wordt beperkt en hernieuwde parametrisering via software niet direct nodig is. Voor het opstellen van nieuwe configuraties kan de scanner via een M8 4-polige RS-232/RS-422 service-interface worden verbonden met SICK CDS (Configuration & Diagnostic Software). ABC Industrial Parts kan ondersteuning bieden bij het leveren van geteste vervangende eenheden.
De diagnostische status wordt weergegeven via het 7-segment display en gekleurde LED-indicatoren. Een groene LED geeft aan dat het beveiligingsveld vrij is en de OSSD-veiligheidsuitgangen ingeschakeld zijn, terwijl een rode LED wijst op een onderbroken beveiligingsveld of een systeemblokkering met uitgeschakelde OSSD-uitgangen. Een gele LED signaleert een onderbroken waarschuwingsveld of een actieve herstartblokkering. Storingscodes op het display, zoals code 6 of C voor vervuiling van het frontscherm, kunnen vaak worden opgelost door het optische venster te reinigen met een zachte doek en kunststofreiniger. Foutcode 5 duidt op een EDM-storing van externe veiligheidscontactoren, wat controle van de bedrading vereist. Bij interne hardwarefouten of optische meetstoringen (zoals code E) is de fout niet ter plaatse te herstellen en is vervanging van de scankop of revisie via ABC Industrial Parts de aangewezen weg om de machine weer snel in productie te nemen.
Technische specificaties
| Beveiligingsveldbereik | 5.5 m |
| Waarschuwingsveldbereik | 49 m |
| Afstandsmeetbereik | 49 m |
| Scanhoek | 190° |
| Aantal veldsets | 4 |
| Aantal bewakingsvelden | 12 |
| Minimale resolutie | 30 mm |
| Hoekresolutie | 0.5° |
| Responstijd | 60 ms |
| Voedingsspanning | 24 V DC |
| Voedingsspanningsbereik | 16.8 - 28.8 V DC |
| Stroomverbruik | 0.8 A |
| Digitale ingangen | 4 |
| Digitale uitgangen | 5 |
| Configuratie-interface | RS-232 / RS-422 (M8 4-pin) |
| Beschermingsklasse | IP65 |
Programmering en configuratie
De parametrisering van de Sick S30A-6011EA wordt uitgevoerd via SICK CDS (Configuration & Diagnostic Software) met behulp van een M8 4-polige RS-232 / RS-422 configuratie-interface. Met de software kunnen tot 4 veldsets en maximaal 12 individuele bewakingsvelden worden gedefinieerd. Hiermee kunnen beveiligingszones dynamisch worden aangepast aan de operationele status van een machine of de bewegingsrichting van een AGV.
Een belangrijk kenmerk van de S3000 Advanced-serie is het geïntegreerde niet-vluchtige geheugen in de S3000-systeemstekker. Alle gedefinieerde veldgrenzen, responstijden (instelbaar vanaf 60 ms) en herstartlogica worden direct in deze stekker opgeslagen. Wanneer een scankop moet worden vervangen, blijven de instellingen in de kabelstekker behouden en worden deze automatisch overgenomen door de nieuwe scankop.
Communicatie en systeemintegratie
De Sick 1023548 S30A-6011EA integreert naadloos in industriële veiligheidscircuits via twee PNP OSSD-veiligheidsuitgangen. Deze uitgangen zijn geschikt voor directe aansluiting op veiligheidsrelais of veiligheids-PLC's. Daarnaast zijn er drie diagnostische applicatie-uitgangen beschikbaar om statusinformatie door te sturen naar een overkoepelend besturingssysteem.
Het apparaat is uitgerust met vier digitale ingangen die ondersteuning bieden voor externe relaiscontrole (EDM), reset- en herstartfuncties en het dynamisch omschakelen tussen de 4 gedefinieerde veldsets. De fysieke aansluiting van de service-interface verloopt via een 4-polige M8-connector met RS-232 / RS-422 signaalniveaus voor communicatie met de diagnosesoftware.
Diagnose en statusindicatie
De veiligheidslaserscanner biedt uitgebreide diagnostische voorzieningen via de voorzijde van het apparaat en de SICK CDS-software. Het geïntegreerde 7-segment display toont numerieke en alfanumerieke status- en foutcodes, waardoor storingen snel ter plaatse geanalyseerd kunnen worden zonder aanvullende hulpmiddelen.
Drie status-LED's geven direct inzicht in de toestand van de veiligheidsuitgangen en velden. Bovendien maakt de SICK CDS-software real-time monitoring van de optische metingen en diagnostische gegevens mogelijk via de M8 service-interface.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| 7-Segment Display | Numeriek / Alfa | Toont operationele status van het apparaat, actieve veldset of storings-/foutcodenummer |
| Rode LED (OSSD OFF) | Rood - Continu | Beveiligingsveld onderbroken of systeemvergrendeling; veiligheidsuitgangen in OFF-status |
| Groene LED (OSSD ON) | Groen - Continu | Beveiligingsveld vrij; veiligheidsuitgangen in ON-status |
| Gele LED | Geel - Continu | Waarschuwingsveld onderbroken of herstartblokkering actief (reset vereist) |
Vervanging en reserveonderdelen
Bij het vervangen van een Sick S30A-6011EA veiligheidslaserscanner zorgt het geheugen in de S3000-systeemstekker voor een snelle en eenvoudige uitwisseling. Omdat de configuratiegegevens in de stekker zelf zijn opgeslagen, kan de fysieke scankop worden vervangen zonder dat een pc of SICK CDS-software nodig is voor de inbedrijfstelling van het reserveonderdeel.
Het is van cruciaal belang dat de vervangende eenheid exact overeenkomt met het onderdeelnummer 1023548 en model S30A-6011EA om compatibiliteit met de S3000 Advanced-functionaliteiten en het beveiligingsbereik van 5.5 meter te garanderen. Controleer na de fysieke installatie en het overzetten van de systeemstekker altijd de werking van de OSSD-uitgangen en voer een functietest van het beveiligingsveld uit conform de geldende veiligheidsvoorschriften.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| 1 | Herstartblokkering actief | Scanner wacht op een resetsignaal nadat het beveiligingsveld weer vrij is gekomen. | Het beveiligingsveld was onderbroken door een object en is nu vrij; herstartblokkering is ingeschakeld. | Druk op de reset-/herstartknop. |
| 3 | Beveiligingsveld onderbroken | Er is een object of persoon gedetecteerd in het beveiligingsveld. | Object bevindt zich in het detectiebereik van het beveiligingsveld. | Verwijder objecten of personen uit de beveiligingszone. |
| 4 | Waarschuwingsveld onderbroken | Er is een object or persoon gedetecteerd in het waarschuwingsveld. | Object treedt de waarschuwingszone binnen. | Maak de waarschuwingszone vrij. |
| 5 | EDM-fout (External Device Monitoring) | Feedbackcontacten van aangesloten veiligheidscontactoren komen niet overeen met de uitgangsstatus. | Defecte externe contactor, kabelbreuk of onjuiste EDM-tijdconfiguratie. | Controleer de aangesloten veiligheidscontactoren, verifieer de bedrading van de EDM-ingang en test de werking van de contactoren. |
| 6 | Optisch venster vuil (waarschuwing) | Vervuiling van het frontscherm gedetecteerd (voorwaarschuwingsdrempel). | Stof, film of vuil heeft zich opgehoopt op het optische venster. | Reinig het frontscherm met een zachte doek en kunststofreiniger. |
| C | Optisch venster vuil (storing) | Frontscherm ernstig vervuild, wat leidt tot optisch signaalverlies en OSSD-uitschakeling. | Zware vuillaag of beschadigd optisch venster. | Reinig het frontscherm. Als de fout blijft bestaan, vervang dan de frontschermmodule. |
| E | Interne fout / Hardwarefout | Interne hardwarefout gedetecteerd tijdens de zelftest. | Interne printplaatstoring, fout in het optische meetsysteem of EEPROM-fout. | Interne hardwarefout — schakel de spanning uit en weer in. Vervang de scankop of stuur de eenheid ter reparatie als de fout blijft bestaan. |
Veelgestelde vragen
Hoe werkt het overdragen van configuratiegegevens bij vervanging van de Sick 1023548?
De configuratie wordt opgeslagen in de afneembare S3000-systeemstekker. Bij het aansluiten van de bestaande systeemstekker op een vervangende S30A-6011EA scankop worden de parameters automatisch geladen zonder dat een pc nodig is.
Wat is het maximale beveiligingsbereik van de Sick S30A-6011EA?
De S30A-6011EA heeft een maximaal beveiligingsveldbereik van 5.5 meter bij een scanhoek van 190 graden, en een waarschuwings- en afstandsmeetbereik tot 49 meter.
Welke software is nodig voor het instellen van de veldsets op deze veiligheidslaserscanner?
De configuratie en diagnose worden uitgevoerd met behulp van SICK CDS (Configuration & Diagnostic Software) via de M8 4-polige RS-232 / RS-422 service-interface aan de voorzijde van de scanner.
Wat betekent foutcode E op het 7-segment display?
Foutcode E duidt op een interne hardwarefout of zelfteststoring. Schakel de voedingsspanning uit en weer in. Blijft de fout bestaan, dan is de interne hardware defect en dient de scankop te worden vervangen of gerepareerd.
Hoe kan storing C voor een vuil optisch venster worden opgelost?
Storingscode C geeft aan dat het optische venster ernstig vervuild is. Reinig het frontscherm zorgvuldig met een zachte doek en kunststofreiniger. Als de melding na reiniging aanwezig blijft, dient de frontschermmodule te worden vervangen.
