Lenze 13322168 EPM-S202.1B – Digitale Uitgangsmodule I/O System S200
Het item werd toegevoegd aan uw offerteaanvraag
Productinformatie

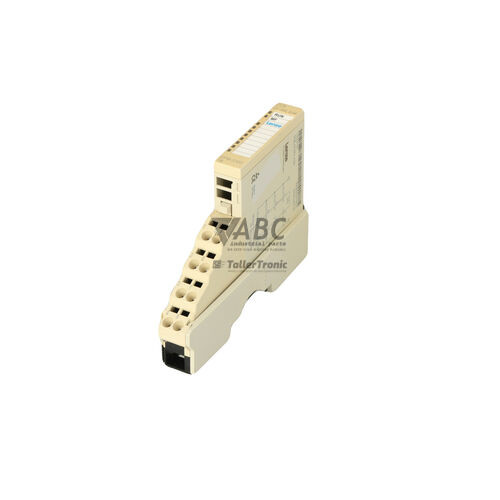

De Lenze 13322168 (type EPM-S202.1B) is een digitale uitgangsmodule met 16 kanalen, behorend tot het modulaire Lenze I/O System S200. Deze compacte schijfmodule is ontworpen om centrale besturingseenheden te koppelen aan veldactuatoren zoals 24V DC pneumatische magneetventielen, stuurstroomschakelaars, relais, signaalkolommen en visuele veldindicatoren. Elke positief schakelende PNP-uitgang levert een nominale spanning van 24 V DC met een maximale continue stroom van 0,5 A per kanaal. Om het interne logische circuit en de achterliggende sturing te beschermen tegen piekspanningen en elektrische ruis, is de module voorzien van een galvanische scheiding van 500 V AC tussen de achterwandbus en de veldzijde.
De EPM-S202.1B wordt gemonteerd op de stationaire basisklemmenblokken van het S200-systeem en communiceert rechtstreeks via de S200-backplanebus met veldbuscouplers en PLC-controllers. De elektrische aansluiting van de veldbedrading verloopt via gereedschapsloze veerklem-insteekconnectoren (spring-cage push-in). Dankzij de hot-swappable opbouw kan de elektronicaschijf van de basisklem worden ontkoppeld en vervangen zonder de bedrading los te hoeven maken. Parameterinstelling en configuratie worden beheerd via Lenze EASY Engineering Tools of Lenze PLC Designer. Aangezien de parameters centraal op de mastercontroller opgeslagen worden, kan een vervangend onderdeel van ABC Industrial Parts na plaatsing direct automatisch van de juiste configuratie worden voorzien.
Diagnose en statusindicatie verlopen via individuele kanaal-LED's (1 tot 16), een centrale DIA-LED en cyclische diagnostische telegrammen via de veldbus. De kanaal-LED's lichten groen op bij een actieve logische status en knipperen rood bij kortsluiting of overbelasting op het betreffende kanaal. De DIA-LED geeft met een rode status een interne hardwarefout of een communicatiestoring op de backplanebus aan. Aanvullend kan de status worden uitgelezen met de software Lenze EASY Diagnostics. Wanneer controle van de 18…30 V DC veldvoeding en de externe bedrading geen fouten aan het licht brengt en het spanningsloos maken van de module de storing niet verhelpt, is sprake van een intern hardwaredefect. In dat geval biedt ABC Industrial Parts uitkomst met geteste vervangende modules of een snelle reparatieoplossing.
Technische specificaties
| Fabrikant | Lenze |
| Onderdeelnummer | 13322168 |
| Model/Type | EPM-S202.1B |
| Productfamilie | I/O System S200 |
| Componenttype | Digitale uitgangsmodule |
| Aantal digitale uitgangen | 16 |
| Nominale uitgangsspanning | 24 V DC |
| Voedingsspanningsbereik | 18 ... 30 V DC |
| Uitgangsstroom per kanaal | 0.5 A |
| Type uitgangslogica | PNP (positief schakelend) |
| Galvanische scheiding | 500 V AC |
| Aansluittype | Veerklem-insteekklemmenblok (spring-cage push-in) |
| Backplane-interface | Lenze S200 Backplane Bus |
Programmering en configuratie
De configuratie van de Lenze EPM-S202.1B wordt uitgevoerd via de engineeringsoftware Lenze EASY Engineering Tools of Lenze PLC Designer. Binnen deze omgevingen worden de 16 digitale uitgangskanalen toegewezen aan de gewenste stuurlogica en gekoppeld aan het I/O-geheugen van de bovenliggende S200-controller of veldbuscoupler.
Omdat de operationele parameters van de module worden opgeslagen op de centrale controller via de S200-backplanebus, is handmatige herprogrammering van een losse module bij vervanging niet nodig. Zodra een nieuwe schijf op de basisklem wordt vastgeklikt, draagt de mastersturing de opgeslagen configuratie automatisch over naar de module.
Communicatie en systeemintegratie
De EPM-S202.1B communiceert met het overkoepelende besturingssysteem via de dedicated Lenze S200-backplanebus. De module is ontworpen om naadloos samen te werken met S200-veldbuscouplers en programmeerbare S200-besturingseenheden binnen geautomatiseerde productielijnen.
Naast het verwerken van de uitgangssignalen verstuurt de module continu cyclische diagnostische statustelegrammen over de backplanebus naar de centrale PLC. Hierdoor heeft het besturingssysteem direct inzicht in de operationele status en eventuele kanaalfouten op veldniveau.
Diagnose en statusindicatie
Voor directe visuele controle op de werkvloer beschikt de EPM-S202.1B over heldere LED-indicatoren aan de voorzijde. Elk van de 16 uitgangskanalen is voorzien van een eigen LED die de logische toestand aangeeft en direct knipperend rood oplicht zodra er een overbelasting of kortsluiting op het betreffende kanaal optreedt.
Aanvullend op de fysieke LED-statusindicatie kunnen technici gebruikmaken van de diagnosesoftware Lenze EASY Diagnostics. Hiermee kunnen specifieke foutcodes en diagnostische meldingen die via de backplanebus verzonden worden tot op kanaalniveau worden geanalyseerd.
Status-LED-indicatoren
| LED | Kleur/status | Betekenis |
|---|---|---|
| 1 ... 16 | Groen / Rood - Continu groen / Knipperend rood / Uit | Groen: Uitgang actief / logisch hoog; Uit: Uitgang inactief / logisch laag; Knipperend rood: Kortsluiting / overbelasting op kanaal |
| DIA | Groen / Rood - Continu groen / Continu rood | Groen: Module werkt correct; Rood: Modulediagnosefout / interne backplanebusfout |
Vervanging en reserveonderdelen
Bij het vervangen van een EPM-S202.1B module zorgt het schijf-gebaseerde ontwerp van het Lenze S200-systeem voor een snelle installatie. Omdat de veerklem-insteekconnectoren op de vaste basisklem gemonteerd blijven, hoeft de bedrading bij het wisselen van de elektronicaschijf niet te worden losgemaakt.
Voordat de nieuwe module in gebruik wordt genomen, moet worden gecontroleerd of de externe veldvoeding binnen de specificatie van 18 tot 30 V DC valt. Zodra de reservemodule op de basisklem is geplaatst, laadt de centrale controller automatisch de juiste kanaalparameters via de achterwandbus.
Als de DIA-LED na vervanging rood blijft branden of een specifiek kanaal direct weer in storing treedt met foutcode 0x01, dient de aangesloten actuator en bedrading te worden gecontroleerd op fysieke beschadigingen voordat de installatie opnieuw wordt gestart.
Foutcodes en storingscodes
De volgende foutcodes kunnen tijdens bedrijf of diagnose worden weergegeven:
| Code | Naam | Beschrijving | Mogelijke oorzaak | Aanbevolen actie |
|---|---|---|---|---|
| 0x01 | Kortsluiting / overbelasting uitgang | Kortsluiting of overmatige stroomafname gedetecteerd op een of meer uitgangskanalen. | Defecte actuatorbedrading, kortsluiting naar GND, of uitgangsbelasting overschrijdt 0,5 A per kanaal. | Controleer de externe bedrading en actuatorbelastingen op de klemmen 1 tot en met 16. Verhelp de kortsluiting en reset het uitgangskanaal. |
| 0x02 | Storing veldvoeding | Veldvoedingsspanning 24 V DC ontbreekt of ligt onder de minimale bedrijfsdrempel (18 V DC). | Doorgebrande externe zekering, losgekoppelde 24 V DC voedingslijn of defecte voedingseenheid. | Meet de veldvoedingsspanning over de voedingsklemmen. Zorg dat de voedingsspanning binnen het bereik van 18...30 V DC ligt. |
| 0x04 | Interne hardwarefout module | Interne communicatiestoring of hardwarebewakingsfout op de logische printplaat van de module. | Interne componentschade, elektrische piekspanning, beschadiging van de backplane-connector. | Schakel de spanning van de module uit en weer in. Als de fout aanhoudt, is een interne hardwarefout bevestigd — stuur de eenheid ter reparatie terug of vervang de module. |
Veelgestelde vragen
Wat is de Lenze 13322168 EPM-S202.1B?
De Lenze 13322168 (model EPM-S202.1B) is een 16-kanaals digitale uitgangsmodule voor het Lenze I/O System S200, ontworpen om 24V DC actuatoren zoals ventielen en relais aan te sturen met maximaal 0,5 A per kanaal.
Hoe worden de uitgangskanalen van de EPM-S202.1B aangesloten?
De module wordt geplaatst op een S200-basisklemblok en maakt gebruik van gereedschapsloze veerklem-insteekconnectoren (spring-cage push-in) voor snelle en betrouwbare bedrading.
Moet een nieuwe EPM-S202.1B module handmatig worden geprogrammeerd bij vervanging?
Nee, de operationele parameters zijn opgeslagen op de centrale Lenze S200-controller. Na vervanging worden de instellingen automatisch via de S200-backplanebus naar de nieuwe module overgedragen.
Wat betekent een rood knipperende kanaal-LED op de module?
Een rood knipperende LED op een van de kanalen 1 tot en met 16 geeft aan dat er op dat specifieke kanaal een overbelasting of kortsluiting (foutcode 0x01) is opgetreden.
Welke voedingsspanning heeft de veldzijde van de EPM-S202.1B nodig?
De veldzijde werkt op een nominale spanning van 24 V DC, met een toegestaan bedrijfsbereik tussen 18 V DC en 30 V DC.
Wat moet ik doen wanneer foutcode 0x04 wordt weergegeven?
Foutcode 0x04 wijst op een interne hardwarestoring. Schakel de voeding uit en weer in. Blijft de fout bestaan, dan is de interne logische printplaat defect en moet de module worden gerepareerd of vervangen.
