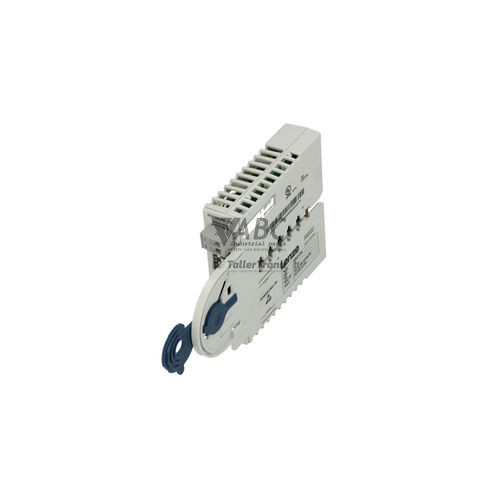

Lenze E94AYCPM Profibus Communication Module
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Lenze E94AYCPM ist ein PROFIBUS-Kommunikationsmodul, das speziell für die Servoregler-Serie Lenze 9400 entwickelt wurde. Als Feldbus-Erweiterungskarte ermöglicht die Baugruppe die direkte Anbindung von Lenze 9400 StateLine und HighLine Servoverstärkern an übergeordnete Steuerungssysteme. Das Modul übernimmt als PROFIBUS-DP-Slave die Übertragung von Prozessdaten sowie Parameterwerten zwischen dem Umrichter und Zentralsteuerungen wie Siemens S7 oder TIA-Portal-Systemen.
Die Hardwareschnittstelle basiert auf einer galvanisch getrennten RS-485-Schnittstelle mit einer standardmäßigen 9-poligen D-Sub-Buchse. Das E94AYCPM wird direkt in den Erweiterungsslot M1 oder M2 des Lenze 9400 Servoreglers gesteckt und bezieht seine Versorgungsspannung von 24 V DC bei einer Stromaufnahme von 0,12 A intern aus dem Trägergerät. Die Einstellung der PROFIBUS-Teilnehmeradresse (1 bis 125) erfolgt werkzeuglos über integrierte DIP-Schalter an der Modulfront. Bei der Inbetriebnahme eines Ersatzgeräts muss die Adresse am DIP-Schalter exakt mit dem ausgetauschten Modul übereinstimmen; die Kommunikationsgeschwindigkeit wird durch die automatische Baudratenerkennung von 9,6 kbit/s bis 12 Mbit/s selbstständig angepasst. Für die Vorbereitung von Ersatzteilen oder die Datenübertragung steht Ihnen ABC Industrial Parts beratend zur Seite.
Zur schnellen Diagnose vor Ort befinden sich zweifarbige LED-Anzeigen für RUN und ERROR an der Frontseite des Moduls, die den Betriebszustand, den Initialisierungsstatus sowie Busunterbrechungen visualisieren. Ergänzend stehen der interne Fehlerspeicher des Lenze 9400 Umrichters, Diagnose-Telegramme des PROFIBUS-Masters sowie der Online-Feldbusmonitor in der Software Lenze Engineer zur Verfügung. Bei Fehlerzuständen wie Modul-Initialisierungsfehlern im Slot M1/M2 oder Bus-Timeouts sollten zunächst die physikalische Kabelverbindung, der Sitz des Moduls im Steckplatz, die Busabschlusswiderstände und die Adress-DIP-Schalter überprüft werden. Liegt ein interner Hardwaredefekt der Platine vor, lässt sich dieser feldseitig meist nicht reparieren. In solchen Fällen sichert ein getestetes Ersatzgerät oder eine professionelle Reparatur über ABC Industrial Parts die schnelle Wiederherstellung der Anlage.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | E94AYCPM |
| Modell / Typ | Profibus Communication Module |
| Produktfamilie | Servo Drives 9400 |
| Kommunikationsstandard | PROFIBUS-DP (DP-V0 / DP-V1 Slave) |
| Maximale Baudrate | 12 Mbit/s |
| Schnittstellenanschluss | 9-poliger D-Sub-Buchsenstecker (RS-485) |
| Versorgungsspannung | 24 V DC |
| Stromaufnahme | 0,12 A |
| Einbauort | Erweiterungsslot M1 oder M2 |
Programmierung und Konfiguration
Die Einbindung des Lenze E94AYCPM Kommunikationsmoduls in das Automatisierungsnetzwerk erfolgt über eine standardisierte GSD-Gerätestammdatei. Dadurch lässt sich das Modul nahtlos in Steuerungsumgebungen wie Siemens STEP 7 oder das TIA Portal integrieren. Das Modul agiert als PROFIBUS-Slave und unterstützt sowohl den zyklischen Prozessdatenverkehr nach DP-V0 als auch den azyklischen Parameterzugriff nach DP-V1.
Die Vergabe der Busadresse erfolgt direkt an der Hardware über integrierte DIP-Schalter im Bereich von 1 bis 125. Dadurch ist für die Adressierung kein externes Programmiergerät erforderlich. Parameteränderungen und detaillierte Einstellungen am angeschlossenen Lenze 9400 Servoregler können komfortabel über die Engineering-Software Lenze Engineer durchgeführt werden.
Kommunikation und Systemintegration
Das E94AYCPM ist mit einer galvanisch getrennten RS-485-Schnittstelle ausgestattet, die über eine standardmäßige 9-polige D-Sub-Buchse angeschlossen wird. Die galvanische Trennung schützt die Steuerungselektronik wirksam vor elektrischen Störungen in rauen Industrieumgebungen.
Das Modul unterstützt eine automatische Baudratenerkennung (Autobaud) im Bereich von 9,6 kbit/s bis 12 Mbit/s, wodurch eine manuelle Anpassung der Übertragungsgeschwindigkeit entfällt. Der physikalische Einbau erfolgt direkt in die Erweiterungsslots M1 oder M2 der Lenze 9400 StateLine oder HighLine Servoverstärker.
Diagnose und Statusanzeige
Zur direkten Zustandsüberwachung an der Schaltschrankfront verfügt das Lenze E94AYCPM über zweifarbige LED-Anzeigen für RUN (PRF-RUN) und ERR (PRF-ERR). Die LEDs signalisieren den Spannungsversorgungsstatus, die Initialisierung des Feldbusses sowie aktive Datenübertragungen oder Kommunikationsfehler.
Zusätzliche Diagnosemöglichkeiten bieten der interne Fehlerpuffer des Lenze 9400 Servoreglers, Diagnose-Telegramme der übergeordneten PROFIBUS-Steuerung sowie der Online-Feldbusmonitor der Software Lenze Engineer.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| RUN / PRF-RUN | Grün - Dauerhaft an / Blinkend / Aus | Aus = Fehlende Versorgungsspannung oder Initialisierungszustand; Blinkend = PROFIBUS initialisiert, kein zyklischer Datenaustausch; Dauerhaft Grün = Aktiver zyklischer PROFIBUS-Datenaustausch |
| ERR / PRF-ERR | Rot - Dauerhaft an / Blinkend / Aus | Aus = Kein Fehler; Blinkend = Baudratensuche oder Bus-Timeout; Dauerhaft Rot = Kommunikationsfehler, Bus Off oder Hardwarefehler |
Austausch und Ersatzteile
Beim Austausch eines defekten Lenze E94AYCPM Kommunikationsmoduls muss sichergestellt werden, dass die Hardware-DIP-Schalter des Ersatzgeräts exakt auf dieselbe Teilnehmeradresse (1 bis 125) eingestellt sind wie beim Originalmodul. Da die Versorgungsspannung von 24 V DC mit 0,12 A direkt über den Modulsteckplatz M1 oder M2 bezogen wird, ist keine zusätzliche externe Verdrahtung erforderlich.
Aufgrund der automatischen Baudratenerkennung passt sich das Austauschmodul nach dem Einschalten selbstständig an die im PROFIBUS-Netzwerk verwendete Übertragungsrate an. Es ist darauf zu achten, dass die Einbindung in die PLC-Steuerung unverändert bleibt und der 9-polige D-Sub-Stecker korrekt verschraubt wird.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 0x00d1 | Kommunikationsmodul-Fehler: Fehler Slot M1 / M2 | Modulinitialisierung fehlgeschlagen oder Kommunikation zwischen Grundeinheit und Modulsteckplatz unterbrochen | Modul nicht korrekt eingesetzt, verbogene Kontaktstifte, interner Hardwarefehler des Moduls | Gerät ausschalten und Modul neu einsetzen. Wenn der Fehler weiterhin besteht, Modul E94AYCPM austauschen. |
| 0x00d2 | PROFIBUS-Busstatusfehler / Timeout | Zyklischer PROFIBUS-Datenaustausch unterbrochen oder Zeitüberschreitung aufgetreten | Unterbrochenes PROFIBUS-Kabel, falsche Einstellung des Busabschlusswiderstands, PLC-Master gestoppt, doppelte Busadresse | PROFIBUS-Verkabelung, Schalter für Busabschluss, Status des PLC-Masters und DIP-Schalter-Adresseinstellungen prüfen. |
Haeufig gestellte Fragen
Benötigt das Lenze E94AYCPM Modul eine externe Software zur Einstellung der PROFIBUS-Adresse?
Nein, die Einstellung der PROFIBUS-Teilnehmeradresse im Bereich von 1 bis 125 erfolgt direkt am Modul über integrierte Hardware-DIP-Schalter.
Welche Servoregler unterstützen das Kommunikationsmodul E94AYCPM?
Das Modul ist speziell für den Einsatz in den Servoregler-Serien Lenze 9400 StateLine und Lenze 9400 HighLine konzipiert und wird in die Erweiterungsslots M1 oder M2 gesteckt.
Wie wird die Übertragungsgeschwindigkeit (Baudrate) am Modul konfiguriert?
Das Modul verfügt über eine automatische Baudratenerkennung (Autobaud) und passt sich selbstständig an Kommunikationsgeschwindigkeiten von 9,6 kbit/s bis 12 Mbit/s an.
Benötigt das E94AYCPM eine externe 24-V-Spannungsversorgung?
Nein, die Versorgungsspannung von 24 V DC bei einer Stromaufnahme von 0,12 A wird direkt intern über den Erweiterungsslot des Lenze 9400 Servoreglers bereitgestellt.
Wie lässt sich das Modul in eine Siemens PLC-Steuerung einbinden?
Die Integration in Systeme wie Siemens STEP 7 oder TIA Portal erfolgt über die zugehörige GSD-Gerätestammdatei des Lenze E94AYCPM.
Was zeigt eine dauerhaft rot leuchtende ERR-LED an?
Eine dauerhaft rot leuchtende ERR-LED weist auf einen schwerwiegenden Kommunikationsfehler, einen Bus-Off-Zustand oder einen Hardwaredefekt des Moduls hin.
