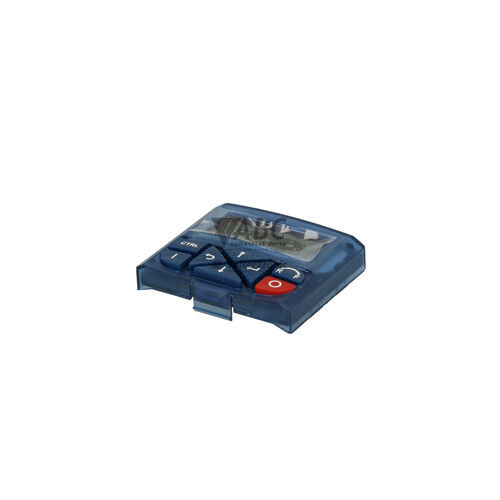

Lenze I5MADK0000000S i500 Keypad Module
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen
Das Lenze I5MADK0000000S ist ein Bedienteil-Modul der i500-Serie, das als Bedieneinheit und Zubehör für die Frequenzumrichter-Baureihen Lenze i510 und i550 dient. Das Modul ermöglicht die direkte Parametrierung, Erstinbetriebnahme und Betriebsüberwachung von Antrieben direkt am Gerät ohne den Einsatz einer externen PC-Software. Die mechanische und elektrische Anbindung erfolgt über eine mehrpolige Stiftleiste, die direkt in den Diagnoseschacht auf der Frontseite der Umrichtersteuerung gesteckt wird. Das Gehäuse ist in der Schutzart IP20 ausgeführt und verfügt über ein kontrastreiches, hintergrundbeleuchtetes LCD-Text- und Segmentdisplay zur übersichtlichen Anzeige aller Betriebszustände.
Für den Austausch oder die Inbetriebnahme an bestehenden Antrieben zeichnet sich das I5MADK0000000S durch seine Hot-Plug-Fähigkeit aus, wodurch das Modul im laufenden Umrichterbetrieb ohne Werkzeug auf gesteckt oder abgezogen werden kann. Das Bedienteil verfügt über einen integrierten nichtflüchtigen Flash-Speicher zur Aufnahme eines vollständigen Umrichter-Parametersatzes. Über das Parametrier-Menü P102 lässt sich die Konfiguration eines Master-Umrichters sichern und innerhalb weniger Sekunden auf weitere Umrichter duplizieren. Bei der Bereitstellung vorkonfigurierter Ersatzgeräte und der Parametersicherung unterstützt ABC Industrial Parts Instandhaltungsabteilungen mit geprüften Baugruppen.
Zur Fehlerdiagnose bietet das Display bei aktiven Störungen eine automatische Klartextanzeige mit zugehörigem Fehlercode sowie Zugriff auf die Parametergruppe 0 für Istwerte und das integrierte Fehler-Logbuch. Am Umrichter informieren die Status-LEDs RDY (Grün) und ERR (Rot) über Bereitschaft und Warnungen. Beim Auftreten von Fehlermeldungen wie Überstrom (0x2310), Zwischenkreis-Überspannung (0x3210) oder Motorüberlast (0x7122) lassen sich Ursachen anhand der Meldungen schnell eingrenzen. Liegt ein interner Hardwarefehler (0x6100) vor, der nach einem Neustart bestehen bleibt, ist die Steuerungselektronik nicht feldreparierbar; in diesen Fällen bietet ABC Industrial Parts passenden Ersatz oder Reparaturmöglichkeiten zur Vermeidung von Stillstandszeiten.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | I5MADK0000000S |
| Modelltyp | i500 Keypad Module |
| Produktfamilie | i500 |
| Komponententyp | Inverter Accessory |
| Displaytyp | LCD-Text- und Segmentanzeige mit Hintergrundbeleuchtung |
| Montageart | Direkt steckbarer Diagnoseslot (Hot-Plug-fähig) |
| Parameterspeicher | 1 Parametersatz |
| Schutzart | IP20 (IP65 mit optionalem Türmontagesatz) |
| Schnittstellenanschluss | Mehrpolige Stiftleiste für Diagnoseschnittstelle |
| Kompatibilität | Lenze i510 und i550 Frequenzumrichter |
Programmierung und Konfiguration
Das Bedienteil-Modul I5MADK0000000S bietet eine vollständige Schnittstelle für die lokale Parametrierung der Lenze Frequenzumrichter der Baureihen i510 und i550. Über das strukturierte Bedienmenü können Techniker sämtliche Antriebsparameter anpassen, ohne dass eine Verbindung zu einer PC-basierten Engineering-Software erforderlich ist. Die Parametergruppe 0 gewährt dabei sofortigen Zugriff auf die wichtigsten Istwerte und Betriebsparameter des Umrichters.
Ein wesentlicher Vorteil für die Ausrüstung von Serienmaschinen ist der integrierte nichtflüchtige Speicher. Das Modul speichert einen kompletten Antriebsparametersatz ab. Über die Menüfunktion P102 kann der Parametersatz aus einem Umrichter ausgelesen und auf dem Keypad gesichert werden. Diese Daten lassen sich anschließend auf beliebige andere Umrichter der i500-Familie übertragen, was das Vervielfältigen von Konfigurationen erheblich beschleunigt.
Kommunikation und Systemintegration
Die physikalische Kopplung des I5MADK0000000S mit dem Frequenzumrichter erfolgt über eine mehrpolige Stiftleiste an der Rückseite des Moduls. Die Steckverbindung stellt den direkten Kontakt zur Diagnoseschnittstelle auf der Frontseite der Lenze i510 und i550 Umrichtersteuerungen her.
Für Anwendungen, bei denen die Bedienung von außen bei geschlossener Schaltschranktür erfolgen muss, lässt sich das Modul mit einem optionalen Türmontagesatz kombinieren. Bei dieser Installationsvariante erhöht sich die Schutzart an der Frontseite von IP20 auf IP65, wodurch der Einsatz im rauen Industrieumfeld bei Vorhandensein von Staub und Spritzwasser problemlos möglich ist.
Diagnose und Statusanzeige
Das Modul bietet umfassende Funktionen zur Vor-Ort-Diagnose. Im Falle einer Störung oder Warnung wechselt das LCD-Display automatisch zur Anzeige des spezifischen Fehlercodes und liefert eine klare Textbeschreibung des Auslösegrunds. Über die integrierte Fehlerhistorie im Menü können zudem vergangene Meldungen ausgewertet werden.
Zusätzlich zur Displayanzeige wird der Status des Frequenzumrichters über die LED-Anzeigeleiste an der Frontseite signalisiert. Die beiden Leuchtdioden RDY und ERR geben sofortigen Aufschluss über die Betriebsbereitschaft, aktivierte Reglersperren oder anstehende Systemstörungen.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| RDY (Ready) | Grün - Dauerhaft / Blinkend | Grün dauerhaft: Umrichter betriebsbereit / freigegeben. Grün blinkend: Umrichter bereit, Safe Torque Off (STO) aktiv oder Reglersperre aktiv. |
| ERR (Error) | Rot - Dauerhaft / Blinkend | Rot blinkend: Warnung aktiv. Rot dauerhaft: Störung aktiv (Umrichter gesperrt / abgeschaltet). Interner Hardwarefehler, wenn nach Neustart weiterhin aktiv. |
Austausch und Ersatzteile
Beim Austausch eines defekten Keypads verläuft die Installation dank der Hot-Plug-Funktionalität reibungslos. Das I5MADK0000000S kann während des laufenden Betriebs direkt auf den Umrichter gesteckt werden. Eine Neuprogrammierung des Drittelements ist nicht zwingend erforderlich, da die eigentliche Konfiguration im Frequenzumrichter selbst gespeichert bleibt.
Soll das Modul genutzt werden, um Einstellungen von einem defekten Antrieb auf ein Ersatzgerät zu übertragen, stellt die Memory-Cloning-Funktion über Parameter P102 eine schnelle Lösung dar. Es muss lediglich darauf geachtet werden, dass der Zielumrichter aus der gleichen Geräteserie (i510 oder i550) stammt.
Bei der Nutzung des optionalen Türmontagesatzes im Schaltschrank ist bei einem Modulwechsel darauf zu achten, dass die Dichtungen ordnungsgemäß sitzen, um die Schutzart IP65 an der Schaltschrankfront dauerhaft aufrechtzuerhalten.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 0x1110 | Kühlkörpertemperatur hoch | Die Temperatur des Umrichter-Kühlkörpers hat den Warn- oder Störungsschwellenwert überschritten. | Umgebungstemperatur zu hoch, Lüfterausfall, verschmutzte Kühlrippen oder übermäßige dauerhafte Antriebslast. | Funktion des Kühlgebläses prüfen, Kühlkörper reinigen, Schaltschrankbelüftung verbessern, Motorlast reduzieren. |
| 0x2220 | Überstrom Erdschluss / Erdschluss | Erdschluss an den Motorphasenausgängen erkannt. | Kurzschluss gegen Erde in der Motorwicklung oder im Motorkabel, zu große Kabellänge. | Isolationswiderstand des Motorkabels prüfen, Motorwicklungen auf Erdschluss untersuchen, Kabellängen gemäß Spezifikation überprüfen. |
| 0x2310 | Überstrom (Motorstrom) | Die momentane Stromgrenze wurde überschritten. | Hochlaufzeit zu kurz, mechanische Blockierung des Motors, falsche Motordaten in den Parametern, Kurzschluss zwischen den Motorphasen. | Beschleunigungszeit erhöhen, Motor auf mechanische Blockade prüfen, Motorparameter kontrollieren, Verdrahtung auf Phasenkurzschluss prüfen. |
| 0x3210 | Zwischenkreis-Überspannung | Die Zwischenkreisspannung hat den oberen Grenzwert überschritten. | Rückintegrationszeit (Verzögerungszeit) zu kurz, zu hohe generatorische Energie vom Motor, Transienten im Versorgungsnetz. | Verzögerungszeit verlängern, Zwischenkreisspannungsregler aktivieren, Brems-Chopper oder Bremswiderstand installieren. |
| 0x3220 | Zwischenkreis-Unterspannung | Die Zwischenkreisspannung ist unter den Mindestbetriebswert gefallen. | Netzspannungseinbruch, Phasenausfall im Wechselstromnetz, Sicherung ausgelöst. | Netzeingangsspannung prüfen, Netz-Sicherungen überprüfen, Eingangsverdrahtung kontrollieren. |
| 0x6100 | Interner Hardwarefehler | Fehler in der internen Steuerungshardware oder im Mikroprozessor. | Ausfall des Leistungsteils oder der Steuerungsplatine, beschädigter interner Speicher. | Netzneustart durchführen. Wenn der Fehler bestehen bleibt, Steuerungseinheit ersetzen oder zur Reparatur einsenden. |
| 0x7122 | Motorüberlast I2t | Rechnerischer thermischer Überlastzustand des Motors aktiv. | Dauerbetrieb bei niedriger Drehzahl mit hoher Last, falsche thermische Stromgrenze des Motors in den Parametern eingestellt. | Motordimensionierung und Einschaltdauer prüfen, Parametereinstellung P308 (Motornennstrom) kontrollieren. |
Haeufig gestellte Fragen
Kann das Lenze I5MADK0000000S Keypad im laufenden Betrieb eingesteckt werden?
Ja, das Keypad-Modul unterstützt Hot-Plugging und kann während des aktiven Betriebs des Frequenzumrichters ohne Unterbrechung der Stromversorgung in den Diagnoseschacht gesteckt oder abgezogen werden.
Wie wird ein Antriebsparametersatz auf das Keypad kopiert?
Das Speichern erfolgt über das Parametrier-Menü mit dem Parameter P102. Darüber lässt sich der komplette Parametersatz des Umrichters im internen Flash-Speicher des Keypads sichern und anschließend auf andere i510- oder i550-Umrichter übertragen.
Mit welchen Lenze Umrichtern ist dieses Modul kompatibel?
Das I5MADK0000000S ist speziell für die Frequenzumrichter der Serien Lenze i510 und Lenze i550 konzipiert.
Welche Schutzart bietet das I5MADK0000000S?
Das Modul verfügt standardmäßig über die Schutzart IP20. Bei Verwendung des optionalen Türmontagesatzes für den Schaltschranksatzeinbau wird an der Frontseite Schutzart IP65 erreicht.
Benötige ich eine PC-Software, um den Umrichter mit diesem Keypad einzustellen?
Nein, das Keypad ermöglicht die vollständige Inbetriebnahme, Parametrierung und Diagnose direkt am Frequenzumrichter ohne den Einsatz externer PC-Software.
