Lenze I5MADK000000S i500 Diagnostic Keypad – Bedieneinheit
Das Produkt wurde zu Ihrer Angebotsanfrage hinzugefügt
Produktinformationen

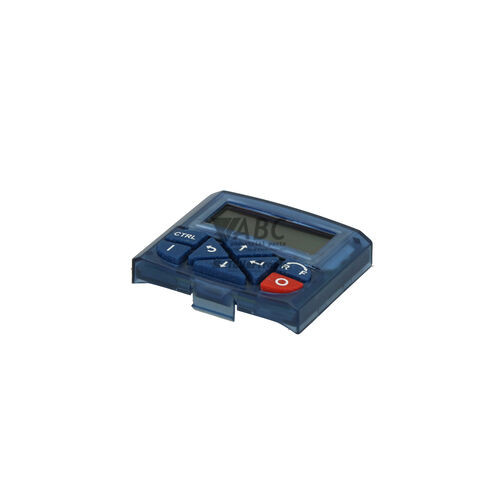

Das Lenze I5MADK000000S i500 Diagnose-Keypad ist eine Bedieneinheit für Frequenzumrichter der Lenze i500-Serie, einschließlich der Modelle i510, i550 sowie i550 protec. Das Operator Interface zeichnet sich durch ein monochromes LCD-Grafikdisplay aus, das Parameterbeschreibungen in Klartext sowie numerische Werte anzeigt. Als direktes Bediengerät wird das Keypad ohne zusätzliche Werkzeuge direkt in den Frontsteckplatz des Umrichters eingesetzt. Es dient als zentrale Schnittstelle zur manuellen Antriebssteuerung, zur Einrichtung von Parametern und zur Überwachung relevanter Betriebsdaten in der Fabrikautomatisierung, Fördertechnik und Verpackungsindustrie.
Die Integration des Keypads erfolgt werkzeuglos über den herstellerspezifischen Steckanschluss an der Gerätefront des Frequenzumrichters. Durch die Hot-Plug-Fähigkeit lässt sich die Bedieneinheit während des laufenden Umrichterbetriebs gefahrlos anstecken oder abziehen. Ein integrierter, nichtflüchtiger Speicher ermöglicht das Sichern und Übertragen eines vollständigen Parametersatzes. Dies erlaubt das schnelle Klonen von Konfigurationen auf weitere Frequenzumrichter im Feld, wodurch der Aufwand bei der Inbetriebnahme von Ersatzgeräten drastisch reduziert wird. Wenn beim Austausch von Bediengeräten oder Umrichtern Unterstützung bei der Parametersicherung erforderlich ist, bietet ABC Industrial Parts praxisnahe Hilfe für eine schnelle Wiederinbetriebnahme.
Zur Diagnose und Systemüberwachung bietet die Bedieneinheit eine Echtzeitanzeige von Betriebswerten wie Ausgangsstrom, Zwischenkreisspannung, Ausgangsfrequenz und Leistung. Eine zweifarbige LED signalisiert den aktuellen Antriebsstatus, wobei ein grünes Blinken die Betriebsbereitschaft, ein dauerhaftes grünes Leuchten den aktiven Betrieb und rot blinkende oder dauerhafte Signale eine Störung anzeigen. Auftretende Fehler wie Erdschluss (0x2310), Kurzschluss (0x2320) oder Zwischenkreisüberspannung (0x3210) lassen sich direkt über den Klartext-Fehlerspeicher auslesen. Ergeben die Prüfungen an Verkabelung, Motorisolierung oder Netzeinspeisung keine äußere Ursache und liegt ein interner Hardwarefehler (0x6100) vor, ist eine Reparatur der Platine oder ein Austausch des Geräts über ABC Industrial Parts erforderlich, um den Produktionsausfall zu minimieren.
Technische Daten
| Hersteller | Lenze |
| Teilenummer | I5MADK000000S |
| Modell / Typ | I500 Diagnostic Keypad |
| Komponententyp | Keypad / Operator Interface |
| Produktfamilie | i500 |
| Displaytyp | Monochromes LCD-Grafikdisplay |
| Hot-Plug-fähig | Ja |
| Kompatible Antriebe | Lenze i510, i550, i550 protec Frequenzumrichter |
| Schnittstellenanschluss | Lenze i500 Front-Erweiterungssteckplatz |
| Parameterspeicher | 1 nichtflüchtiger Parametersatz |
Programmierung und Konfiguration
Das Lenze I5MADK000000S Keypad vereinfacht die Parameterisierung von Frequenzumrichtern der i500-Serie erheblich. Dank des integrierten nichtflüchtigen Speichers kann ein vollständiger Parametersatz direkt im Keypad gesichert werden. Die Parameterstruktur wird auf dem LCD-Grafikdisplay mit Klartexten dargestellt, was eine übersichtliche Navigation durch das Menü ohne externe Software ermöglicht.
Für Serienanwendungen oder die schnelle Wartung erlaubt das Keypad das mühelose Klonen von Parametersätzen. Der Bediener speichert die Konfiguration eines Master-Umrichters im Keypad ab, steckt das Modul auf einen weiteren Umrichter um und überträgt den Parametersatz innerhalb weniger Sekunden. Dies reduziert Konfigurationsfehler und verkürzt die Stillstandszeit bei der Erneuerung von Antriebssteuerungen.
Kommunikation und Systemintegration
Die physikalische Anbindung des I5MADK000000S erfolgt über den herstellerspezifischen Front-Erweiterungssteckplatz der Lenze i500 Frequenzumrichter. Es werden keine externen Datenkabel oder zusätzliche Spannungsversorgungen benötigt, da das Modul direkt über die Schnittstelle des Umrichters versorgt wird.
Das Modul unterstützt die nahtlose Einbindung in bestehende Schaltschrank- und Dezentralkonzepte. Es ist vollständig kompatibel mit den Schaltschrankumrichtern der Serien i510 und i550 sowie den dezentralen Invertern der Serie i550 protec. Durch das Hot-Pluggable-Design kann das Keypad flexibel als mobiles Service-Werkzeug für mehrere Antriebe einer Anlage genutzt werden.
Diagnose und Statusanzeige
Das I5MADK000000S bietet umfassende Diagnosefunktionen direkt an der Antriebseinheit. Über das LCD-Display lassen sich kritische Betriebswerte wie Ausgangsstrom, DC-Zwischenkreisspannung, Ausgangsfrequenz und effektive Motorleistung in Echtzeit ablesen. Zusätzlich ermöglicht das Modul den Zugriff auf die Fehlerhistorie des Umrichters mit detaillierten Fehlercodes im Klartext.
Zur schnellen visuellen Orientierung verfügt das Keypad über eine zweifarbige LED-Anzeige für den Antriebsstatus. Diese gibt dem Bediener sofort Auskunft darüber, ob der Umrichter betriebsbereit ist, läuft oder eine Störung vorliegt, die ein Eingreifen erfordert.
Status-LED-Anzeigen
| LED | Farbe/Status | Bedeutung |
|---|---|---|
| Drive Status LED | Grün / Rot - Dauerhaft / Blinkend | Grün blinkend = Antrieb betriebsbereit / Betrieb freigegeben; Grün dauerhaft = Antrieb läuft; Rot / Rot blinkend = Aktiver Fehler / Störungszustand erfordert Eingreifen. |
Austausch und Ersatzteile
Beim Austausch einer defekten Bedieneinheit I5MADK000000S muss darauf geachtet werden, dass das Ersatzteil auf die Umrichterfamilien Lenze i510, i550 oder i550 protec abgestimmt ist. Da das Keypad hot-plug-fähig ist, kann der Austausch im laufenden Betrieb vorgenommen werden, ohne dass die Anlage abgeschaltet werden muss.
Sollte das Keypad als Sicherungsmedium zum Austausch eines kompletten Frequenzumrichters verwendet werden, ist sicherzustellen, dass vor dem Demontieren des Altgeräts ein aktuelles Parameter-Backup auf dem Keypad gespeichert wird. Nach dem Anstecken an den neuen Umrichter lässt sich die Konfiguration direkt übertragen.
Fehlercodes und Stoercodes
Die folgenden Fehlercodes koennen waehrend Betrieb oder Diagnose angezeigt werden:
| Code | Name | Beschreibung | Moegliche Ursache | Empfohlene Massnahme |
|---|---|---|---|---|
| 0x2310 | Erdschluss | Erdschluss am Motoranschluss erkannt. | Kurzschluss gegen Erde an einer Ausgangsphase, Isolationsschaden am Kabel oder Erdschluss im Motor. | Leistung Verkabelung des Motors prüfen, Isolationswiderstand des Motors messen, Kabellänge überprüfen. |
| 0x2320 | Kurzschluss | Kurzschluss an den Ausgangsklemmen des Motors erkannt. | Direkter Phasenschluss, defekte Motorwicklung oder beschädigtes Motorkabel. | Motorkabel abklemmen und Motorisolierung sowie Phasenwiderstände messen; Leistungsteil prüfen. |
| 0x3210 | Zwischenkreisüberspannung | Spannung im DC-Zwischenkreis hat den maximal zulässigen Schwellenwert überschritten. | Zu hohe Rückspeiseenergie beim Verzögern, Netzspannungstransienten oder fehlerhafter Bremswiderstand. | Verzögerungszeit erhöhen, Bremschopper und Bremswiderstand überprüfen, Netzspannung kontrollieren. |
| 0x3220 | Zwischenkreisunterspannung | Spannung im DC-Zwischenkreis ist unter den minimalen Betriebsschwellenwert gefallen. | Netzausfall, Phasenausfall, zu niedrige Versorgungsspannung oder hohe Lastspitzen. | Einspeisespannung prüfen, Sicherungen und Schütze in der Zuleitung kontrollieren. |
| 0x4210 | Kühlkörper-Übertemperatur | Kühlkörpertemperatur des Umrichters überschreitet den maximal zulässigen Wert. | Unzureichende Kühlluftzufuhr, verschmutzter Kühlkörper/Lüfter, zu hohe Umgebungstemperatur oder Überlast. | Kühlrippen reinigen, Lüfterfunktion und Schaltschrankbelüftung prüfen, Taktfrequenz oder Last reduzieren. |
| 0x6100 | Interner Hardwarefehler | Interner Steuerungs- oder Prozessor-Kommunikationsfehler. | Fehlfunktion der Steuerplatine, schwere EMV-Störungen oder beschädigtes internes EEPROM/Firmware. | Gerät aus- und wieder einschalten. Bleibt der Fehler bestehen, ist ein Austausch oder eine Reparatur erforderlich. |
| 0x7121 | Motorüberlastung (i²t) | Thermischer Überlastschutz des Motors wurde ausgelöst. | Dauerhafter Betrieb oberhalb des Nennstroms, falsche thermische Motorparameter oder mechanische Blockade. | Mechanik auf Blockaden prüfen, Motorstromeinstellungen verifizieren, Motor abkühlen lassen. |
Haeufig gestellte Fragen
Ist das Lenze I5MADK000000S Keypad hot-plug-fähig?
Ja, das I5MADK000000S kann während des laufenden Betriebs des Frequenzumrichters sicher an- und abgesteckt werden, ohne dass der Umrichter stromlos geschaltet werden muss.
Wie funktioniert das Klonen von Parametern mit dem i500 Diagnose-Keypad?
Das Keypad verfügt über einen integrierten nichtflüchtigen Speicher für einen kompletten Parametersatz. Die Daten eines Frequenzumrichters können im Keypad abgespeichert und anschließend auf einen anderen Umrichter der Serie übertragen werden.
Mit welchen Lenze Frequenzumrichtern ist das I5MADK000000S kompatibel?
Das Keypad ist mit den Schaltschrank-Frequenzumrichtern der Serien Lenze i510 und i550 sowie den dezentralen Frequenzumrichtern der Serie i550 protec kompatibel.
Wie zeigt das Bediengerät Störungen und den Antriebsstatus an?
Das Modul kombiniert eine zweifarbige Status-LED (grün für Betriebsbereitschaft/Lauf, rot für Störungen) mit einem LCD-Grafikdisplay, das Fehlercodes und Betriebsparameter in Klartext anzeigt.
Was bedeutet der Fehlercode 0x6100 am Keypad?
Der Fehlercode 0x6100 weist auf einen internen Hardwarefehler der Steuerung oder eine Kommunikationsstörung hin. Wenn ein Neustart des Umrichters den Fehler nicht behebt, ist eine Reparatur oder ein Gerätetausch erforderlich.
