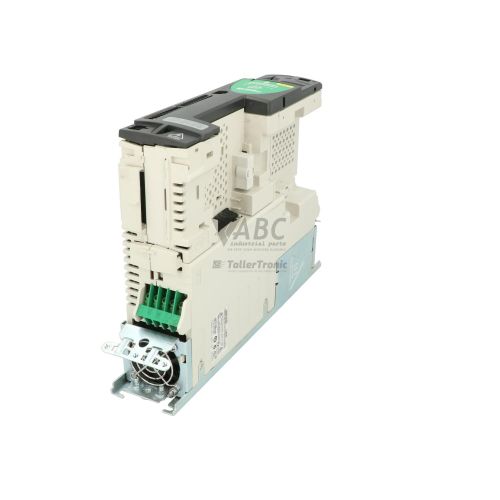

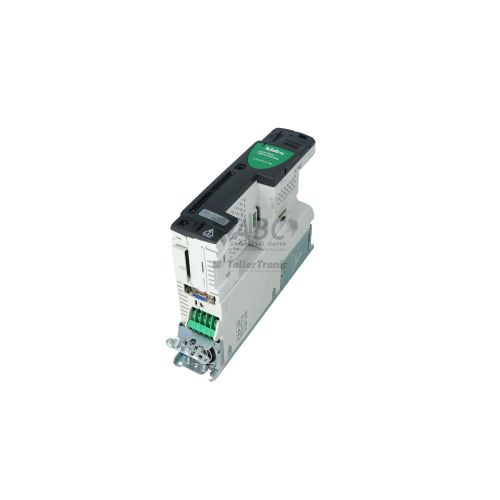

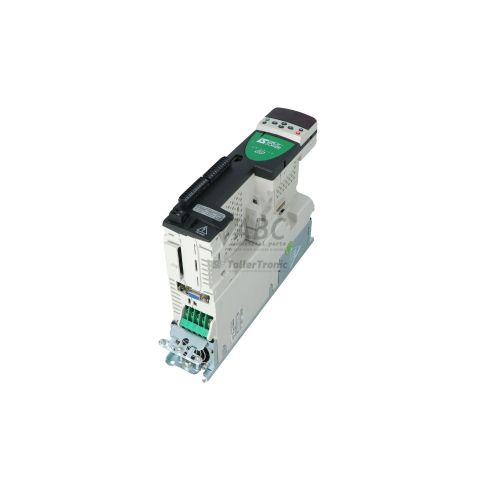

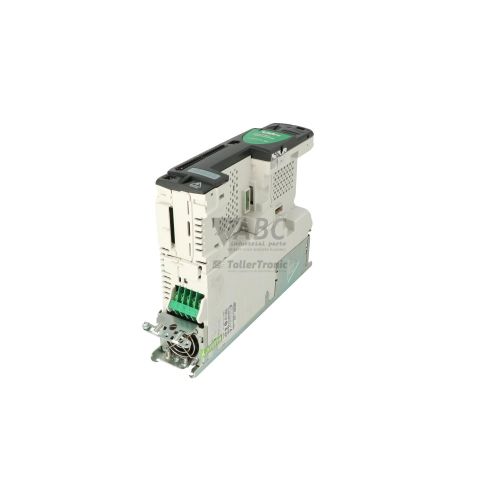

Control Techniques 3098-0015 DST1402 – Servovariateur Digitax DST
L'article a été ajouté à votre demande de devis
Informations produit
Le Control Techniques 3098-0015 (modèle DST1402) est un servovariateur numérique conçu pour le contrôle précis en boucle fermée de la vitesse et du couple des moteurs synchrones à aimants permanents. Appartenant à la gamme Digitax DST, cet équipement est destiné aux applications de positionnement dynamique multi-axes, de synchronisation électronique et d'indexation dans des secteurs tels que l'emballage, la robotique et la manutention. Le variateur s'alimente sous une tension triphasée de 380 à 480 V AC (48 à 62 Hz) et fournit un courant de sortie continu de 3,0 A RMS, avec une capacité de surcharge maximale de 300 % s'élevant à 9,0 A RMS pour répondre aux accélérations intenses. Son fonctionnement repose sur une commande vectorielle sinusoïdale avec une fréquence de découpage PWM atteignant 12 kHz, complété par un affichage à 7 segments en façade pour le suivi opérationnel.
Pour l'intégration réseau et le raccordement, le variateur 3098-0015 dispose d'un port série RS-485 intégré prenant en charge les protocoles Modbus RTU, CT-Protocol et ANSI x3.28. Il intègre également un emplacement d'extension recevant les modules d'option de la série UD7x, autorisant une communication directe sur bus de terrain PROFIBUS-DP (UD71), DeviceNet (UD74), CTNet (UD75), CANopen (UD77) ou Interbus (UD73), ou l'exécution de programmes personnalisés via le coprocesseur UD70. La mise en service d'un variateur de remplacement nécessite le transfert des paramètres de configuration à l'aide du logiciel PC CTSoft ou de l'outil SyPT en présence d'un module UD70. Un remplacement ne peut s'effectuer en simple branchement immédiat : il implique l'alignement des données de configuration, du câblage d'encodeur et de l'adressage bus. ABC Industrial Parts peut assister les équipes de maintenance dans la récupération et le transfert de ces paramètres d'exploitation.
Le diagnostic de l'appareil s'effectue directement sur l'afficheur 7 segments en façade, qui indique l'état d'exploitation du variateur (codes comme 'rd' pour prêt, 'ih' pour interdiction ou 'tr' pour déclenchement) ainsi que les codes de défaut actifs. Des fonctionnalités d'analyse plus poussées sont accessibles via le journal des défauts du paramètre 0.47 / Menu 10 et l'oscilloscope en temps réel du logiciel CTSoft. Lors d'une panne, les premières vérifications sur site doivent porter sur l'équilibre des trois phases d'alimentation AC, l'isolation du câblage moteur, le blindage du câble d'encodeur et la propreté du dissipateur thermique. Si le variateur affiche un défaut matériel interne tel qu'une défaillance d'alimentation SMPS (PS) ou une erreur de carte de puissance (HF01, HF02, HF05), l'intervention sur le composant isolé n'est pas réalisable sur le terrain. L'échange standard ou la réparation complète auprès d'ABC Industrial Parts constitue alors la solution la plus rapide pour remettre l'équipement en production.
Caracteristiques techniques
| Tension d'alimentation | 380 - 480 V AC |
| Phases d'entrée | 3 phases |
| Courant de sortie continu | 3,0 A |
| Courant de sortie de pointe | 9,0 A |
| Tension de sortie | 480 V AC |
| Fréquence de découpage | 12 kHz |
| Méthode de contrôle | Commande vectorielle sinusoïdale pour moteur AC à aimants permanents |
| Interface de communication série | RS-485 |
Programmation et configuration
La configuration et la mise en service du servovariateur Control Techniques 3098-0015 s'effectuent principalement à l'aide du logiciel PC CTSoft. Cet outil permet la surveillance des paramètres en temps réel, le réglage des boucles de vitesse et de couple, ainsi que la sauvegarde et le chargement des fichiers de configuration du variateur.
Pour les applications nécessitant une logique de contrôle d'axe avancée ou un programme utilisateur dédié, le variateur s'associe au module coprocesseur UD70. La programmation s'effectue alors via l'outil logiciel SyPT (System Programming Tool), permettant de gérer des fonctions de synchronisation ou d'engrenage électronique directement au niveau du variateur.
En cas de corruption de données ou lors d'un remplacement complet, il est possible de réinitialiser le variateur aux valeurs d'usine par défaut. La procédure consiste à régler le paramètre 0.00 sur la valeur 1233 pour une alimentation à 50 Hz ou 1244 pour une alimentation à 60 Hz, puis à exécuter une réinitialisation du variateur avant de charger le jeu de paramètres spécifique de la machine.
Communication et intégration système
Le servovariateur DST1402 intègre d'origine un port de communication série RS-485 accessible en façade. Cette interface prend en charge les protocoles Modbus RTU, CT-Protocol et ANSI x3.28, permettant le raccordement point à point ou multipoint vers des automates programmables, des pupitres HMI ou des calculateurs industriels pour l'extraction du mot d'état et le pilotage des consignes.
L'architecture modulaire de la gamme Digitax DST repose sur un emplacement d'extension interne acceptant la série de modules optionnels UD7x. L'installation d'un module spécifique permet l'intégration directe sur des réseaux industriels variés : UD71 pour PROFIBUS-DP, UD74 pour DeviceNet, UD75 pour CTNet, UD77 pour CANopen et UD73 pour Interbus.
Diagnostic et indication d'état
L'affichage alphanumérique à 7 segments situé en façade du variateur 3098-0015 constitue le premier niveau d'information sur l'état opérationnel de l'appareil. Il affiche en temps réel les codes d'état standard tels que 'rd' (prêt à fonctionner), 'ih' (interdiction de fonctionnement) et 'tr' (mise en sécurité sur défaut).
Lorsqu'un déclenchement survient, le code d'erreur correspondant s'affiche à l'écran. L'historique des pannes est conservé dans le paramètre 0.47 et dans le Menu 10 du variateur. De plus, l'outil CTSoft offre des fonctionnalités de diagnostic avancées via un oscilloscope virtuel et le suivi dynamique des paramètres.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Afficheur 7 segments | Affichage alphanumérique | Affiche le code d'état opérationnel du variateur ou le code de diagnostic de défaut (ex. 'rd' = prêt, 'ih' = verrouillé, 'tr' = déclenché) |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Control Techniques 3098-0015 (DST1402) défaillant, il est impératif de vérifier la correspondance exacte du numéro de pièce et de la référence du modèle. Les paramètres de configuration stockés dans la mémoire de l'ancien variateur doivent être extraits puis réinjectés dans la nouvelle unité à l'aide de CTSoft pour maintenir le comportement dynamique du moteur et les seuils de protection.
Si l'installation d'origine s'appuie sur une carte d'extension UD7x (comme un coprocesseur UD70 ou un module de communication bus PROFIBUS UD71), cette carte doit être soigneusement transférée sur la nouvelle unité. La cohérence des versions de cartes d'extension et l'alignement des adresses réseau sont indispensables pour rétablir la communication avec le système de contrôle principal.
La gamme Digitax DST étant interrompue par le fabricant, le remplacement par une pièce de rechange reconditionnée et testée est la solution privilégiée pour éviter des modifications mécaniques et matérielles lourdes. Pour les projets de modernisation complète de ligne, la migration vers les gammes Digitax HD ou Unidrive M700 constitue l'alternative de remplacement recommandée par le constructeur.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| O.ct | Over Current | Dépassement du seuil de courant de sortie instantané sur les étages de puissance du variateur. | Court-circuit aux bornes de sortie du variateur, court-circuit entre phases ou phase-terre dans le bobinage moteur, câble moteur endommagé, profil d'accélération inadapté, blocage du moteur. | Vérifier l'isolement du moteur et du câble moteur à l'aide d'un mégohmmètre. Inspecter le capteur de position du moteur. Vérifier les rampes d'accélération et de décélération. Si le défaut persiste avec le câble moteur déconnecté, le module de puissance IGBT interne est défaillant : remplacer le variateur. |
| O.ht1 | Heatsink Over Temperature | Température du dissipateur thermique de l'étage de puissance supérieure à la limite admissible. | Ventilateur de refroidissement en panne ou bloqué, dissipateur thermique obstrué par la poussière, température ambiante supérieure à la plage nominale, surcharge continue excessive. | Nettoyer les ailettes du dissipateur thermique, vérifier la circulation d'air dans l'armoire, contrôler le fonctionnement du ventilateur et laisser refroidir le variateur. |
| O.ht2 | Internal Over Temperature | Température de l'air interne dans le boîtier du variateur supérieure à la limite autorisée. | Température ambiante élevée dans l'armoire de commande, panne du ventilateur d'armoire, dégagement insuffisant autour du variateur. | Améliorer la ventilation et le refroidissement de l'armoire de commande. |
| O.Ld | Drive Overload (I2t) | Limite de surcharge thermique cumulée atteinte en raison d'un appel de courant prolongé. | Point dur mécanique ou surcharge sur le moteur, paramètres de courant moteur incorrects, cycle de fonctionnement excessif. | Vérifier l'absence de grippage ou de blocage mécanique sur la charge. Vérifier les paramètres du courant nominal du moteur. |
| O.SPd | Over Speed | Vitesse de rotation du moteur supérieure au seuil maximal autorisé. | Instabilité de la boucle de vitesse, paramétrage incorrect de la résolution de l'encodeur, entraînement de la charge moteur. | Vérifier le câblage du capteur et le paramètre du nombre d'impulsions par tour (PPR) de l'encodeur. Ajuster les gains du régulateur de vitesse. |
| OV | Over Voltage | Tension du bus continu supérieure au seuil maximal de sécurité. | Régénération mécanique excessive lors de la décélération, résistance de freinage absente ou en circuit ouvert, décélération d'une forte inertie trop rapide. | Augmenter le temps de décélération, vérifier la valeur de la résistance de freinage et son câblage, mesurer la tension du réseau d'alimentation AC. |
| UV | Under Voltage | Tension du bus continu inférieure à la limite minimale de fonctionnement. | Coupure de l'alimentation AC, baisse de tension du réseau, fusible ou disjoncteur d'alimentation ouvert, perte d'une phase d'entrée. | Mesurer la tension d'entrée AC entre les trois phases, vérifier les connexions d'alimentation et les fusibles. |
| Ph | Input Phase Loss | Perte de l'une des trois phases de l'alimentation AC. | Fusible d'entrée grillé, connexion d'alimentation desserrée, déséquilibre sur le réseau électrique AC. | Vérifier les fusibles de la ligne d'alimentation AC et les connexions du câblage d'entrée. |
| Et | External Trip | Signal de déclenchement externe activé via une entrée numérique du bornier de contrôle. | Circuit de sécurité externe ouvert, déclenchement du contact thermique du moteur ou de la résistance de freinage. | Inspecter la boucle du circuit de déclenchement externe et les capteurs associés. |
| EEF | EEPROM Fault | Données de paramètres corrompues ou échec de la somme de contrôle matérielle dans l'EEPROM intégrée. | Coupure d'alimentation pendant une sauvegarde de paramètres, défaillance matérielle de la mémoire EEPROM interne. | Charger les paramètres par défaut (Paramètre 0.00 = 1233 pour 50 Hz ou 1244 pour 60 Hz et réinitialiser). Si l'erreur persiste, défaillance matérielle interne : remplacer le variateur. |
| enc1 | Encoder Phase Error | Défaut détecté dans les signaux de commutation de l'encodeur de commutation moteur. | Câble de retour desserré, perturbations électromagnétiques sur les lignes d'encodeur, déphasage UVW de l'encodeur incorrect, encodeur défectueux. | Vérifier le blindage et la mise à la terre du câble d'encodeur. Vérifier l'ordre des phases de commutation. |
| enc2 | Encoder Power / Cable Fault | Défaut de courant d'alimentation de l'encodeur ou rupture de fil sur une voie de retour. | Câble d'encodeur coupé ou déconnecté, perte de l'alimentation +5V/+15V de l'encodeur. | Vérifier la continuité du câble de retour et l'état des broches du connecteur. |
| PS | Internal Power Supply Failure | Tensions d'alimentation internes SMPS (+15V, -15V, +5V) hors tolérance. | Défaillance de la carte d'alimentation interne. | Défaillance matérielle interne : retourner l'unité pour réparation ou remplacer le variateur. |
| HF01 | Hardware Fault 01 - Power Board Fault | Défaut matériel détecté sur la carte de puissance interne lors du démarrage ou de l'exécution. | Défaillance de circuit interne ou dégâts sur les circuits d'attaque de grille (gate drive). | Défaillance matérielle interne : remplacer le variateur. |
| HF02 | Hardware Fault 02 - Internal Current Sensor Fault | Tension de décalage (offset) du capteur de courant hors spécifications. | Capteur de courant endommagé ou circuit interne de mesure défectueux. | Défaillance matérielle interne : remplacer le variateur. |
| HF05 | Hardware Fault 05 - CPU Board / Memory Error | Erreur de mémoire microprocesseur ou erreur de bus sur la carte de contrôle. | Dysfonctionnement de la carte de contrôle. | Défaillance matérielle interne : remplacer le variateur. |
Questions frequentes
Quelle est la tension d'alimentation et la capacité de courant du variateur Control Techniques 3098-0015 ?
Le variateur 3098-0015 (DST1402) fonctionne sur une alimentation triphasée de 380 à 480 V AC (48 à 62 Hz). Il délivre un courant de sortie continu de 3,0 A RMS et offre une capacité de surcharge maximale de 300 %, soit 9,0 A RMS en pointe.
Quel logiciel est nécessaire pour paramétrer et configurer le variateur DST1402 ?
Le paramétrage standard s'effectue avec le logiciel PC CTSoft via la liaison série RS-485. Si le variateur est équipé d'un module coprocesseur optionnel UD70, le logiciel SyPT (System Programming Tool) est utilisé pour programmer les fonctions de contrôle d'axe avancées.
Quels réseaux industriels sont compatibles avec le variateur 3098-0015 ?
Via son emplacement d'extension interne pour cartes optionnelles UD7x, le variateur s'interface avec les réseaux PROFIBUS-DP (module UD71), DeviceNet (UD74), CTNet (UD75), CANopen (UD77) et Interbus (UD73).
Comment réinitialiser le servovariateur Control Techniques DST1402 aux réglages d'usine ?
Pour réinitialiser le variateur, il convient de régler le paramètre 0.00 sur 1233 pour un réseau 50 Hz ou sur 1244 pour un réseau 60 Hz, puis d'exécuter une commande de réinitialisation (reset).
Que faire en cas d'apparition d'un code d'erreur matériel HF01, HF02 ou HF05 ?
Les codes d'erreur HF01, HF02 et HF05 indiquent une défaillance matérielle interne critique (carte de puissance, capteur de courant ou carte CPU). Ces pannes ne sont pas réparables sur site et nécessitent le remplacement de l'unité ou sa prise en charge pour réparation.
