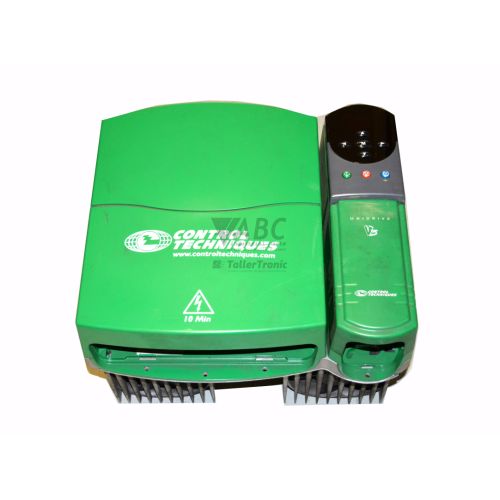

Control Techniques UNI3404 Unidrive - Variateur de vitesse 55 kW / 75 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le Control Techniques UNI3404 est un variateur de vitesse universel de la gamme Unidrive Classic, conçu pour le contrôle de moteurs industriels exigeants. Construit dans un châssis de Taille 3 avec un indice de protection IP20, cet équipement fonctionne sur une alimentation triphasée de 380 V à 480 V AC. Le modèle se distingue par sa double configuration de puissance, délivrant 55 kW (124 A) en régime Heavy Duty pour les applications à fort couple ou 75 kW (135 A) en régime Normal Duty. Sa technologie logicielle universelle permet de sélectionner le mode de contrôle adapté (boucle ouverte V/Hz, vectoriel boucle ouverte, vectoriel boucle fermée, servomoteur à aimants permanents ou mode régénératif) directement depuis les paramètres du Menu 0.
Côté connectique et intégration, le variateur UNI3404 intègre des borniers à vis pour les entrées/sorties de commande ainsi qu'un connecteur D-sub 15 broches dédié à l'interface d'encodeur, compatible avec les signaux incrémentaux, SinCos, SSI et resolver. La modularité de l'appareil permet d'ajouter des cartes d'extension comme le coprocesseur d'application UD70 pour l'exécution de programmes de mouvement dédiés, ou des modules de communication fieldbus (UD73 PROFIBUS-DP, DeviceNet, Modbus RTU ou CTNet). Lors de la mise en service d'une unité de rechange, un transfert complet des paramètres d'application et de la configuration du mode de contrôle est indispensable. ABC Industrial Parts peut assister vos équipes de maintenance dans la sauvegarde et le transfert des jeux de paramètres afin de sécuriser le remplacement de votre matériel.
Pour le diagnostic sur site, l'appareil prend en charge les afficheurs optionnels UD98 (LED) ou UD99 (LCD), l'outil logiciel CTSoft, ainsi qu'un historique des défauts conservé dans le Menu 10 (Pr 10.20 à Pr 10.29). En cas de panne matérielle interne signalée par des codes d'erreur de la série HF (tels que HF01, HF02, HF05 ou HF07), les circuits électroniques internes ne sont pas réparables sur le terrain. L'acquisition d'un variateur reconditionné testé ou l'envoi de l'unité en réparation constitue alors la solution la plus rapide pour rétablir la production. ABC Industrial Parts propose des options d'échange et de réparation adaptées aux contraintes d'arrêt d'usine.
Caracteristiques techniques
| Fabricant | Control Techniques |
| Référence pièce | UNI3404 |
| Modèle / Type | Unidrive |
| Famille de produit | Unidrive Classic |
| Type de composant | Variateur de vitesse |
| Tension d'alimentation | 380 V AC - 480 V AC (3 phases) |
| Puissance nominale (Heavy Duty) | 55 kW |
| Puissance nominale (Normal Duty) | 75 kW |
| Courant de sortie continu (Heavy Duty) | 124 A |
| Courant de sortie continu (Normal Duty) | 135 A |
| Fréquence de sortie maximale | 1000 Hz |
| Taille de châssis | Taille 3 |
| Indice de protection | IP20 |
Programmation et configuration
La configuration du variateur Control Techniques UNI3404 s'effectue soit manuellement via la console à clavier UD98 ou UD99, soit à l'aide du logiciel PC CTSoft. La structure logicielle universelle permet de sélectionner le mode de fonctionnement principal dans le Menu 0. En fonction de l'application (contrôle vectoriel, servomoteur ou régénération), la sélection du mode configure automatiquement les sous-menus de réglage du courant, de la rampe d'accélération et des gains de boucle de vitesse.
L'ensemble des paramètres est stocké dans une mémoire non volatile EEPROM. En cas de corruption ou lors d'une réinitialisation d'urgence, la rechargement des valeurs d'usine s'effectue en entrant la valeur 1244 (50 Hz) ou 1253 (60 Hz) dans le paramètre Pr 0.00, suivi d'une commande de sauvegarde. Il est fortement recommandé d'effectuer une sauvegarde complète du fichier de paramètres via CTSoft avant toute intervention technique.
Communication et intégration système
Le variateur UNI3404 intègre une interface de retour d'information codeur via une prise SUB-D 15 broches. Cette interface gère l'acquisition des données provenant de codeurs incrémentaux, SinCos, SSI ou resolvers, assurant une régulation de vitesse précise et un positionnement en boucle fermée.
Pour l'intégration dans des réseaux d'automatisme centralisés, l'architecture accueille des modules d'option optionnels. La communication de terrain peut être assurée par des cartes telles que la UD73 pour PROFIBUS-DP, ou des interfaces dédiées pour DeviceNet, Modbus RTU et le réseau CTNet. De plus, l'insertion d'un coprocesseur UD70 permet d'exécuter des programmes de contrôle de mouvement personnalisés de manière autonome.
Diagnostic et indication d'état
Le diagnostic en temps réel du variateur UNI3404 s'appuie sur l'afficheur 7 segments de la console UD98 ou l'écran LCD de la console UD99. Des indications visuelles claires renseignent immédiatement sur l'état de fonctionnement : l'affichage 'rd' indique que le variateur est prêt, 'stop' confirme l'arrêt du moteur, et 'run' signale une modulation active.
En cas de déclenchement, le variateur enregistre le code d'erreur correspondant dans le journal des défauts du Menu 10. Les paramètres Pr 10.20 à Pr 10.29 conservent l'historique des 10 derniers déclenchements. Le paramètre Pr 10.30 permet également de consulter l'état détaillé de l'équipement, facilitant le dépannage rapide depuis la console ou le logiciel CTSoft.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Afficheur UD98 | Rouge - Affichage 7 segments 'rd' | Variateur prêt (Drive Ready) |
| Afficheur UD98 | Rouge - Affichage 7 segments 'stop' | Variateur à l'arrêt (Drive Stopped) |
| Afficheur UD98 | Rouge - Affichage 7 segments 'run' | Variateur en marche (Drive Running) |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Control Techniques UNI3404, il convient de vérifier la puissance requise par l'installation. L'unité délivre 55 kW en régime Heavy Duty (courant de 124 A) et 75 kW en Normal Duty (courant de 135 A) sous une tension de 380 V à 480 V AC. Il est impératif de réinstaller à l'identique les cartes d'option présentes sur l'ancien variateur, telles que les modules de communication UD73 PROFIBUS-DP ou les cartes coprocesseurs UD70.
Si le variateur d'origine affiche un code d'erreur matériel de type HF01, HF02, HF05 ou HF07, l'équipement nécessite une intervention en atelier spécialisé. Pour les installations en cours de modernisation à long terme, Control Techniques préconise la migration vers la série Unidrive M700 ou M701, bien que le maintien en service du modèle UNI3404 reste courant dans les architectures industrielles existantes.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| UU | Sous-tension bus continu | La tension du bus continu est inférieure au seuil minimal de fonctionnement (environ 435 V DC pour les variateurs 400V). | Tension réseau AC trop basse, perte d'une phase d'alimentation, coupure de courant temporaire, défaillance du circuit de démarrage progressif. | Vérifier la tension de la ligne d'alimentation AC et l'équilibrage des phases ; inspecter les fusibles d'entrée et le contacteur de ligne. |
| OU | Surtension bus continu | La tension du bus continu a dépassé le seuil maximal de sécurité (830 V DC). | Énergie régénérative trop élevée lors de la décélération du moteur, temps de rampe de décélération trop court, résistance de freinage incorrecte ou déconnectée. | Augmenter le temps de décélération, installer une résistance de freinage dynamique externe, vérifier le circuit de freinage. |
| OI.AC | Surintensité instantanée en sortie | Le courant de sortie instantané du variateur a dépassé le seuil de courant de crête. | Court-circuit ou défaut de masse sur le câble moteur, défaut d'isolement du moteur, surcharge mécanique sévère, gains trop élevés dans la boucle vectorielle. | Déconnecter le câble moteur et tester l'isolement du moteur et du câblage au megohmmètre ; vérifier les paramètres du moteur et les réglages de gain. |
| OI.br | Surintensité transistor de freinage | Limite de courant instantané dépassée dans le circuit IGBT de freinage dynamique. | Court-circuit dans la résistance de freinage externe, valeur de résistance inférieure au minimum autorisé. | Inspecter le câblage de la résistance de freinage et mesurer sa résistance. S'assurer que la valeur respecte la spécification minimale. |
| PS | Défaut alimentation interne | Défaillance de l'alimentation interne basse tension détectée sur la carte de contrôle ou de puissance. | Panne matérielle interne, défaillance de la carte de puissance, module d'option défectueux créant une chute de tension. | Retirer les modules d'option et remettre le variateur sous tension. Si le défaut persiste, une réparation de l'unité ou un remplacement est nécessaire. |
| Et | Déclenchement externe | Signal de déclenchement activé via une entrée numérique programmée en déclenchement externe. | Organe de surveillance externe (relais thermique, relais de sécurité) déclenché. | Vérifier le circuit de déclenchement externe raccordé à la borne d'entrée numérique. |
| O.SPd | Survitesse | Le retour de vitesse du moteur a dépassé le seuil limite de vitesse maximale. | Bruit ou défaillance du signal codeur, charge mécanique entraînante, boucle de vitesse mal ajustée. | Vérifier le câblage et le blindage du codeur ; inspecter la charge mécanique pour détecter des conditions d'entraînement. |
| O.ht1 | Surchauffe dissipateur | La température du dissipateur thermique principal a dépassé la limite de sécurité. | Ailettes de refroidissement obstruées, panne du ventilateur de refroidissement, température ambiante élevée, charge excessive du variateur. | Nettoyer le dissipateur, vérifier la ventilation de l'armoire, contrôler le fonctionnement du ventilateur, réduire la fréquence de découpage ou la charge. |
| O.ht2 | Surchauffe carte de puissance | La température ambiante interne à proximité des composants d'électronique de puissance a dépassé la limite maximale. | Température ambiante élevée, panne du ventilateur de refroidissement interne, température d'enveloppe excessive. | Améliorer la ventilation de l'armoire, remplacer le ventilateur de refroidissement défectueux. |
| th | Déclenchement thermistance moteur | La thermistance du moteur a détecté une température excessive. | Surcharge thermique du moteur, débit d'air de refroidissement insuffisant à basse vitesse, thermistance endommagée ou en court-circuit. | Vérifier le courant de fonctionnement du moteur, contrôler le ventilateur du moteur, mesurer la résistance de la thermistance aux bornes de commande. |
| thS | Court-circuit thermistance | La résistance du circuit de thermistance du moteur est inférieure au seuil minimal de court-circuit. | Court-circuit dans le câblage de la thermistance du moteur. | Inspecter le câblage et les connexions de la thermistance. |
| I2t | Surcharge thermique moteur (I2t) | Le modèle thermique du variateur a calculé un dépassement de température moteur basé sur le courant de sortie. | Fonctionnement continu au-dessus du courant nominal, réglage incorrect de la constante de temps thermique du moteur. | Vérifier la charge mécanique, contrôler le paramètre de courant nominal moteur (Pr 0.06 / Pr 5.07). |
| EEFS | Défaut EEPROM | Erreur de somme de contrôle ou échec d'écriture dans la mémoire EEPROM. | Mémoire non volatile corrompue, coupure de courant pendant la sauvegarde des paramètres. | Recharger les paramètres d'usine par défaut (Pr 0.00 = 1244 ou 1253) et sauvegarder. Si le défaut persiste, remplacer la carte de contrôle. |
| PH | Perte de phase d'entrée | Déséquilibre ou absence d'une phase sur l'alimentation AC triphasée détecté par le variateur. | Fusible d'alimentation fondu, connexion secteur desserrée, déséquilibre important de la tension réseau. | Mesurer les tensions d'alimentation AC d'entrée sur les 3 phases en condition de charge. |
| EnC1 | Erreur de phase codeur | Erreur de séquence de phase détectée sur les signaux de retour du codeur principal. | Câblage incorrect des canaux quadrature A/B, interférences magnétiques ou bruit sur les lignes du codeur. | Vérifier le brochage du câblage du codeur et le blindage du câble. |
| EnC2 | Rupture de fil codeur | Rupture de ligne détectée sur les signaux du driver de ligne du codeur. | Câble codeur déconnecté, conducteur interrompu dans le câble codeur. | Inspecter le câble du codeur et les broches du connecteur ; tester la continuité des conducteurs. |
| HF01 | Défaut matériel 01 - Carte de puissance | Défaillance matérielle interne détectée sur la carte de puissance lors de l'auto-test. | Défaillance d'un circuit matériel interne. | Défaut matériel interne non réparable sur site. Renvoyer l'unité pour réparation ou remplacer le variateur. |
| HF02 | Défaut matériel 02 - Mémoire carte de contrôle | Échec du test de mémoire RAM ou Flash sur la carte de contrôle. | Panne du microprocesseur ou de la mémoire matérielle interne. | Défaut matériel interne non réparable sur site. Renvoyer l'unité pour réparation ou remplacer le variateur. |
| HF05 | Défaut matériel 05 - Mesure de courant | Décalage du capteur de courant de sortie hors des limites tolérées. | Capteur de courant de sortie défectueux, circuit de mesure analogique endommagé. | Défaut matériel interne non réparable sur site. Renvoyer l'unité pour réparation ou remplacer le variateur. |
| HF07 | Défaut matériel 07 - Communication interne | Perte de communication interne entre la carte de contrôle et le module de puissance. | Nappe de liaison interne desserrée, défaillance de l'interface carte de contrôle/puissance. | Défaut matériel interne non réparable sur site. Renvoyer l'unité pour réparation ou remplacer le variateur. |
Questions frequentes
Quelles sont les puissances nominales du variateur UNI3404 ?
Le variateur Control Techniques UNI3404 dispose d'un double calibrage de puissance : 55 kW (124 A) en régime Heavy Duty pour les charges exigeantes à fort couple, et 75 kW (135 A) en régime Normal Duty pour les applications standard, sous une alimentation triphasée de 380 V à 480 V AC.
Quels modes de contrôle le variateur UNI3404 prend-il en charge ?
Grâce à son architecture logicielle universelle, le UNI3404 peut être configuré en boucle ouverte V/Hz, vectoriel boucle ouverte, vectoriel boucle fermée, régulation servomoteur à aimants permanents et mode régénératif.
Comment réinitialiser le variateur UNI3404 aux paramètres d'usine ?
Pour restaurer les réglages d'usine, saisissez la valeur 1244 (pour un réseau 50 Hz) ou 1253 (pour un réseau 60 Hz) dans le paramètre Pr 0.00, puis exécutez une procédure de sauvegarde des paramètres.
Que signifient les codes d'erreur de la série HF comme HF01 ou HF05 ?
Les codes HF (Hardware Fault) indiquent des pannes matérielles internes non réparables sur site, telles que des défaillances de carte de puissance ou de capteur de courant. Le variateur doit être réparé en atelier spécialisé ou remplacé.
Quel est le modèle successeur recommandé pour remplacer le UNI3404 ?
Pour la modernisation des installations existantes, le fabricant recommande la transition vers la gamme Unidrive M700 ou M701.
