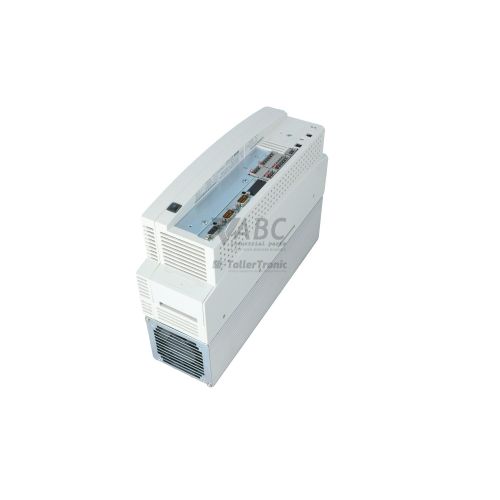

Lenze 00451021 EVF9323-EV – Variateur de fréquence 1,5 kW 9300 Vector
L'article a été ajouté à votre demande de devis
Informations produit
Le variateur de fréquence Lenze 00451021 (modèle EVF9323-EV) appartient à la gamme 9300 Vector et assure un contrôle précis de la vitesse et du couple des moteurs électriques industriels. Conçu pour une alimentation triphasée de 400 V AC couvrant une plage de 320 V à 528 V AC, cet équipement délivre une puissance nominale de 1,5 kW avec un courant de sortie permanent de 3,9 A et une plage de fréquence de sortie de 0 à 480 Hz. Il prend en charge plusieurs modes de fonctionnement, notamment la régulation U/f, le contrôle vectoriel sans capteur et le contrôle vectoriel en boucle fermée, ce qui garantit une stabilité dynamique élevée sur les convoyeurs, les broches de machines-outils ou les équipements de manutention.
Pour simplifier son intégration dans les architectures d'automatisme, l'appareil intègre un bus système CAN fonctionnant jusqu'à 500 kbps sur le bornier X4, ainsi qu'un emplacement Automation Interface (AIF) capable de recevoir des modules de bus de terrain optionnels tels que PROFIBUS-DP (EMF2133IB), INTERBUS (EMF2102IBC) ou LECOM. Le remplacement d'une unité nécessite le transfert de sa configuration, car l'appareil conserve jusqu'à quatre jeux de paramètres commutables en mémoire non volatile. La sauvegarde et la restitution des données s'effectuent à l'aide de la console de commande XT Keypad (EMF2173IB) ou du logiciel Global Drive Control (GDC) via l'adaptateur USB-CAN EMF2177IB, des étapes pour lesquelles ABC Industrial Parts propose un support technique spécialisé dans le paramétrage et la récupération de données.
Le diagnostic visuel s'appuie sur deux LED d'état en façade : la LED verte indique le statut d'activation du variateur (fixe en marche, clignotante en verrouillage), tandis que la LED rouge signale la présence d'une alarme ou d'un avertissement (fixe en cas de défaut Trip, clignotante en cas d'avertissement). Un historique des pannes est également accessible via le logiciel GDC ou la console XT Keypad pour identifier rapidement des anomalies telles que les surintensités (OC1), les défauts de terre (OC2) ou les surtensions du bus continu (OU). Si des codes d'erreur tels que H05 ou OH7 surviennent, ils révèlent une défaillance de la carte électronique interne qui ne peut être réparée sur le site ; le recours à un échange standard testé ou à une réparation matérielle auprès d'ABC Industrial Parts permet alors de réarmer la ligne de production sans délai.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 00451021 |
| Modèle / Type | EVF9323-EV |
| Famille de produits | 9300 Vector |
| Type de composant | Variateur de fréquence |
| Puissance nominale | 1,5 kW |
| Tension d'alimentation nominale | 400 V AC |
| Plage de tension d'alimentation | 320 - 528 V AC |
| Courant de sortie nominal | 3,9 A |
| Plage de fréquence de sortie | 0 - 480 Hz |
| Modes de commande | Vectoriel sans capteur / Vectoriel boucle fermée / Caractéristique U/f |
| Bus système intégré | CAN / CANopen |
| Vitesse du bus système | 500 kbps |
Programmation et configuration
La configuration du variateur Lenze 00451021 EVF9323-EV s'effectue au moyen du logiciel sur PC Global Drive Control (GDC) ou en raccordant directement la console de commande XT Keypad (référence EMF2173IB). L'appareil intègre une mémoire non volatile capable de stocker quatre profils de paramètres distincts. Ces jeux de paramètres commutables permettent d'adapter le fonctionnement du variateur à différentes séquences de fabrication ou à des caractéristiques moteur spécifiques.
Dans le cadre d'un remplacement de matériel, la sauvegarde et le transfert du fichier de paramètres d'origine sont nécessaires pour réinstaller la vitesse de consigne, les rampes d'accélération et les seuils de protection. La communication avec le PC s'établit via l'adaptateur USB-CAN EMF2177IB relié au bus CAN. Si le variateur d'origine affiche des erreurs d'accès mémoire ou de transfert interrompu (code PR0), le jeu de paramètres doit être réinjecté intégralement avant la remise en service.
Communication et intégration système
Le variateur EVF9323-EV est doté de série d'une interface de bus système CAN / CANopen accessible sur le bornier X4. Fonctionnant à une vitesse de transmission maximale de 500 kbps, ce bus CAN facilite la mise en réseau multi-axes et le partage de données d'asservissement en temps réel entre plusieurs variateurs de la gamme 9300 Vector.
Pour se raccorder aux réseaux d'automatisme supérieurs, l'appareil comporte un emplacement d'extension Automation Interface (AIF). Cet emplacement reçoit des modules de communication interchangeables comme le module PROFIBUS-DP (EMF2133IB), le module INTERBUS (EMF2102IBC) ou les modules de liaison série LECOM RS-232/RS-485, assurant l'échange des mots de commande et des valeurs d'état avec l'automate maître.
Diagnostic et indication d'état
Le système de diagnostic du variateur Lenze EVF9323-EV combine deux voyants LED installés en façade, une sortie numérique d'alarme et un journal d'historique des pannes consultable depuis le logiciel GDC ou la console XT Keypad. Les LED informent immédiatement l'opérateur de l'état du contrôle moteur et de la présence d'éventuelles anomalies d'exploitation.
En complément des indications visuelles, les défauts d'alimentation secteur, de surtension ou d'échauffement déclenchent un signal d'alarme sur la sortie numérique pour avertir l'automate central. L'analyse des codes enregistrés dans le journal de bord permet de cibler précisément l'origine du problème sur la partie puissance, la boucle de régulation ou le réseau de communication.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Green LED (Operation) | Vert - Fixe / Clignotant | Fixe = Variateur activé / moteur en marche ; Clignotant = Variateur verrouillé (Inverter Disable actif) |
| Red LED (Fault) | Rouge - Fixe / Clignotant | Fixe = Défaut actif (Trip) ; Clignotant = Avertissement actif |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur 00451021 EVF9323-EV, il est nécessaire de confirmer la concordance du numéro de pièce ainsi que des options matérielles. Le module de bus de terrain en place sur la façade AIF (tel qu'une carte PROFIBUS EMF2133IB) doit être retiré de l'ancien variateur et réinstallé soigneusement sur l'unité de remplacement.
Avant la mise sous tension de la ligne triphasée 400 V AC, il convient d'inspecter les connexions de puissance aux bornes L1, L2, L3 et le raccordement moteur. La présence de la résistance de terminaison de 120 ohms sur le bus CAN et le blindage des câbles réseau doivent également être vérifiés afin d'éviter les erreurs de communication CE1 lors de la reprise de production.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit / Surintensité | Court-circuit ou surintensité extrême dans une phase moteur ou dans l'étage de puissance. | Court-circuit dans le bobinage moteur, le câble moteur ou composant semi-conducteur de puissance défectueux. | Vérifier le moteur et les câbles pour déceler tout court-circuit ou défaut d'isolement. Si le défaut persiste moteur déconnecté, il s'agit d'une défaillance matérielle interne nécessitant une réparation ou un remplacement. |
| OC2 | Défaut de terre | Défaut à la terre / courant de fuite détecté sur les bornes de sortie. | Défaut de terre dans le câblage moteur, rupture d'isolation du moteur ou capacité de câble excessive. | Vérifier la résistance d'isolement du câble moteur avec un mégohmmètre. Inspecter les bobinages du moteur. |
| OC5 | Surcharge I x t / Surintensité à l'accélération | Le courant de sortie du variateur a dépassé le seuil thermique ou d'accélération maximal. | Temps d'accélération trop court, blocage mécanique ou moteur sous-dimensionné pour la charge. | Augmenter le temps d'accélération (rampe de montée), vérifier le mécanisme pour déceler tout grippage et contrôler la charge du moteur. |
| OU | Surtension bus DC | La tension du bus continu a dépassé la limite supérieure (>770 V DC). | Temps de décélération trop court, énergie régénérative renvoyée par le moteur, résistance de freinage absente ou sous-dimensionnée. | Augmenter la rampe de décélération ou installer un module de freinage / une résistance de freinage. |
| LU | Sous-tension bus DC | La tension du bus continu est passée sous le seuil minimal (<430 V DC). | Tension réseau trop basse, manque d'une phase sur le réseau d'alimentation, coupure de courant. | Vérifier la tension d'alimentation secteur AC ainsi que les fusibles et sectionneurs d'entrée. |
| OH | Surchauffe du dissipateur | La température du dissipateur thermique dépasse la limite maximale autorisée (>85 °C). | Ventilation insuffisante de l'armoire, panne de ventilateur, dissipateur encrassé ou température ambiante trop élevée. | Nettoyer le dissipateur, assurer la circulation d'air dans l'armoire et vérifier le fonctionnement des ventilateurs. |
| OH4 | Surcharge thermique moteur | La sonde de température moteur ou le thermistor CTP s'est déclenché. | Surcharge moteur, refroidissement moteur insuffisant ou circuit CTP ouvert aux bornes X6/1-X6/2. | Vérifier la charge du moteur et la ventilation externe du moteur. Contrôler le raccordement du thermistor CTP. |
| OH7 | Rupture de câble sonde dissipateur | Défaillance du circuit de la sonde de température interne du dissipateur. | Câble de sonde interne rompu ou sonde endommagée sur la carte de puissance. | Défaut matériel interne — retourner l'appareil pour réparation ou remplacer le variateur. |
| OH8 | Surchauffe interne variateur | La température à l'intérieur du boîtier du variateur est trop élevée. | Température d'armoire excessive ou défaillance du ventilateur interne. | Améliorer le refroidissement de l'armoire et inspecter la circulation d'air interne. |
| CE0 | Erreur de communication AIF | Défaut de communication sur l'emplacement Automation Interface. | Module de bus de terrain mal inséré, maître de bus hors ligne ou câble interrompu. | Vérifier le câblage du bus de terrain, l'insertion du module et l'état de l'automate maître. |
| CE1 | Défaut bus système CAN | Erreur de trame CANbus ou état bus-off sur l'interface CAN. | Vitesse de transmission (baud rate) incorrecte, résistance de terminaison manquante ou parasitage/défaut de câblage. | Vérifier le câblage CAN, le blindage et les résistances de terminaison de 120 ohms. |
| EER | Erreur EEPROM | Erreur de somme de contrôle (checksum) ou échec de lecture/écriture dans l'EEPROM interne. | Mémoire non volatile corrompue ou défaillance matérielle. | Recharger le jeu de paramètres par défaut d'usine. Si l'erreur persiste, la mémoire interne est défaillante et l'appareil doit être remplacé. |
| H05 | Défaut matériel interne | Défaillance de la référence de tension interne ou de la carte de contrôle. | Circuit de la carte de contrôle défectueux. | Panne matérielle interne — retourner l'appareil pour réparation ou remplacer l'unité. |
| NMAX | Dépassement de vitesse | La vitesse réelle du moteur a dépassé le seuil maximal autorisé. | Paramètres du régulateur de vitesse incorrects, défaillance du codeur ou charge entraînante. | Vérifier le câblage du capteur de vitesse et les réglages du paramètre de vitesse maximale. |
| LP1 | Absence de phase réseau | Une phase d'alimentation secteur est manquante. | Fusible d'entrée grillé, conducteur de ligne desserré ou déséquilibre réseau important. | Contrôler les fusibles d'alimentation et les tensions de ligne aux bornes L1, L2, L3. |
| PR0 | Erreur jeu de paramètres | Corruption des données détectée dans le jeu de paramètres chargé. | Transfert interrompu ou téléchargement de fichier corrompu. | Recharger le jeu de paramètres dans le variateur à l'aide de la console XT Keypad ou du logiciel GDC. |
Questions frequentes
Comment transférer les paramètres vers un nouveau variateur Lenze 00451021 ?
Le transfert s'effectue en sauvegardant la configuration de l'ancien variateur sur un PC à l'aide du logiciel Global Drive Control (GDC) et de l'adaptateur USB-CAN EMF2177IB, ou en utilisant la console XT Keypad EMF2173IB pour copier et charger directement les données dans l'appareil de remplacement.
Quels réseaux de communication le variateur EVF9323-EV prend-il en charge ?
L'appareil intègre de série un bus système CAN / CANopen opérant jusqu'à 500 kbps sur le bornier X4. Son emplacement Automation Interface (AIF) accepte également des modules optionnels pour PROFIBUS-DP (EMF2133IB), INTERBUS (EMF2102IBC) et LECOM RS-232/RS-485.
Que signifie le code d'erreur OC1 sur ce variateur ?
Le code OC1 indique une surintensité importante ou un court-circuit au niveau du moteur ou de l'étage de puissance. Il faut contrôler les câbles et bobinages moteur. Si l'erreur persiste lorsque le moteur est déconnecté, le composant de puissance interne est défectueux.
Quelle est la signification des LED verte et rouge en façade ?
La LED verte indique le statut de fonctionnement (fixe lorsque le variateur est actif et en marche, clignotante quand le variateur est verrouillé). La LED rouge signale les anomalies (fixe en cas de défaut Trip déclenché, clignotante en cas d'avertissement).
Quelles sont les caractéristiques électriques d'alimentation du variateur Lenze 00451021 ?
Ce variateur fonctionne sur un réseau d'alimentation triphasé de 400 V AC (plage de 320 V à 528 V AC), délivre un courant de sortie nominal de 3,9 A pour une puissance de 1,5 kW et produit une fréquence de sortie variant de 0 à 480 Hz.
