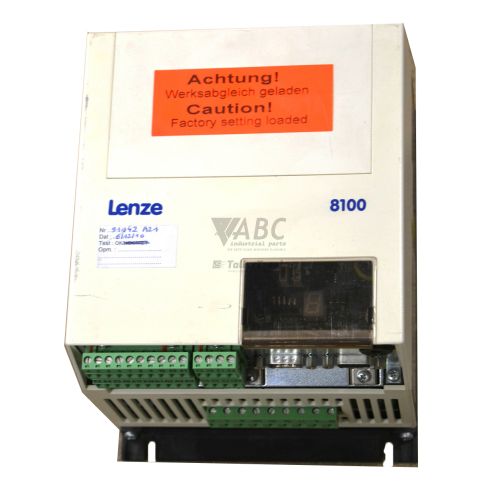

Lenze 33.8104E 8104E – Variateur de fréquence 0,75 kW 230V
L'article a été ajouté à votre demande de devis
Informations produit
Le Lenze 33.8104E (modèle 8104E) est un variateur de fréquence compact de la gamme Lenze 8100 Series, conçu pour le contrôle précis de la vitesse des moteurs asynchrones triphasés d'une puissance de 0,75 kW (1 HP). Alimenté sous une tension alternative de 230 V AC avec une plage d'exploitation de 180 V à 264 V AC, cet équipement délivre un courant nominal de sortie de 4 A. Il met en œuvre une loi de commande caractéristique U/f (V/f) assurant un couple régulier et une variation de vitesse efficace sur une plage de fréquence de sortie allant de 0 à 240 Hz, convenant particulièrement aux convoyeurs, aux systèmes de manutention, aux ventilateurs industriels et aux machines d'emballage.
Pour faciliter son intégration et son câblage, le variateur 33.8104E est équipé de borniers à vis intégrés destinés au raccordement du réseau électrique, de la sortie moteur et des signaux de commande analogiques et numériques. L'enregistrement des paramètres opérationnels est assuré de manière permanente par une mémoire EEPROM interne non volatile, évitant l'usage d'une pile de sauvegarde. La mise en service et le paramétrage s'effectuent au moyen d'un module console de programmation (keypad) de la série 8100 ou à distance via un module d'adaptation série LECOM (RS-232 / RS-485) combiné au logiciel PC Lenze Global Drive Control (GDC). En cas de remplacement d'une unité existante, l'extraction et le transfert du jeu de paramètres préalablement sauvegardé sont indispensables avant le redémarrage. ABC Industrial Parts propose un support d'expert pour l'assistance au transfert de configuration et la fourniture de pièces adaptées.
La surveillance du variateur s'appuie sur deux voyants lumineux situés en face avant : le voyant vert READY / POWER indique la présence de la tension d'alimentation et l'état prêt à fonctionner, tandis que le voyant rouge TRIP / FAULT signale une mise en sécurité ou un défaut actif. Les messages d'erreur détaillés, tels que LU (sous-tension), OU (surtension), OC (surintensité), OH (surchauffe) ou EE (défaut EEPROM), sont consultables sur l'afficheur du module console ou via les registres de diagnostic du logiciel GDC. Les vérifications initiales doivent porter sur la stabilité de la tension réseau, le serrage du câblage et la propreté du dissipateur thermique. Si le défaut rouge persiste après un cycle d'alimentation, une défaillance matérielle interne non réparable sur site est confirmée, auquel cas un échange standard ou une remise en état par ABC Industrial Parts garantit un retour rapide à l'exploitation.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence | 33.8104E |
| Modèle / Type | 8104E |
| Gamme de produits | 8100 Series |
| Type de composant | Variateur de fréquence |
| Puissance nominale (kW) | 0,75 kW |
| Puissance nominale (HP) | 1 HP |
| Tension d'alimentation | 230 V AC |
| Plage de tension d'alimentation | 180 - 264 V AC |
| Tension de sortie | 230 V AC |
| Courant de sortie nominal | 4 A |
| Plage de fréquence de sortie | 0 - 240 Hz |
| Mode de contrôle | Contrôle caractéristique U/f (V/f) |
Programmation et configuration
La configuration du variateur Lenze 33.8104E repose sur l'utilisation du logiciel sur PC Lenze Global Drive Control (GDC) ou sur le module console de programmation enfichable spécifique à la série 8100. L'ensemble des réglages applicatifs, incluant les rampes d'accélération et de décélération, la fréquence maximale et la configuration des bornes d'E/S, est sauvegardé directement au sein d'une mémoire EEPROM non volatile interne.
Pour accéder aux paramètres via un ordinateur, un module d'adaptation de communication série LECOM (RS-232 ou RS-485) doit être raccordé à l'interface dédiée du variateur. Ce dispositif permet le téléchargement, la modification et la sauvegarde complète des jeux de paramètres, facilitant ainsi la duplication des configurations lors du remplacement d'un variateur défaillant.
Communication et intégration système
L'intégration du variateur de fréquence 33.8104E dans une architecture de commande s'effectue au moyen de ses borniers à vis pour les signaux TOR et analogiques, ou par liaison série via l'utilisation d'un module d'adaptation LECOM optionnel.
La prise en charge des liaisons RS-232 et RS-485 au travers du protocole LECOM permet au variateur de communiquer avec des automates ou des logiciels de supervision pour l'acquisition d'états de fonctionnement, la lecture des registres de diagnostic et l'envoi de consignes de vitesse en temps réel.
Diagnostic et indication d'état
Le diagnostic opérationnel du variateur Lenze 33.8104E est immédiatement accessible en face avant via deux voyants LED distincts. La LED READY / POWER (verte) confirme que le variateur est correctement alimenté et prêt à l'emploi. À l'inverse, la LED TRIP / FAULT (rouge) s'allume lors du déclenchement d'une protection de l'appareil.
En complément des voyants, une analyse poussée des pannes s'effectue par l'affichage des codes d'erreur sur le module console de programmation ou par la lecture des registres internes via le logiciel Global Drive Control. Une LED rouge restant allumée de manière permanente après une coupure et remise sous tension indique un dysfonctionnement matériel interne nécessitant un retour en atelier.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| READY / POWER | Vert - Fixe | La LED verte indique que le variateur est sous tension et prêt pour le fonctionnement. |
| TRIP / FAULT | Rouge - Fixe / Persistant | La LED rouge indique un état de défaut ou de déclenchement du variateur. Une indication persistante après réarmement électrique indique une défaillance matérielle interne. |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Lenze 33.8104E, il convient de s'assurer de l'exacte concordance du numéro de pièce et des caractéristiques nominales (0,75 kW, 230 V, 4 A). Comme le variateur stocke sa configuration dans son EEPROM interne, un nouvel appareil ne fonctionnera pas correctement sans le transfert préalable des paramètres de l'ancien équipement.
Pour les projets de modernisation complète ou d'obsolescence d'installation, la gamme d'invariateurs d'armoire Lenze i510 / i550 constitue le successeur moderne direct de la série 8100, offrant des fonctions avancées tout en nécessitant une adaptation du câblage et du paramétrage.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| LU | Tension insuffisante | La tension du bus continu est descendue sous le seuil minimal de fonctionnement. | Tension du réseau d'alimentation trop basse ou chute de tension réseau. | Vérifier la tension du réseau d'alimentation et les fusibles d'entrée. |
| OU | Surtension | La tension du bus continu a dépassé la limite maximale de sécurité. | Énergie régénérative du moteur lors d'une décélération rapide ou surtension sur le réseau. | Augmenter le temps de décélération ou installer une résistance / un module de freinage. |
| OC | Surintensité | Le courant de sortie a dépassé le seuil maximal de déclenchement. | Court-circuit sur le câblage de sortie, défaut de masse ou temps d'accélération trop court. | Vérifier l'absence de court-circuit ou de défaut de masse sur le moteur et le câblage ; augmenter le temps d'accélération. |
| OH | Surchauffe | La température du dissipateur thermique a dépassé la limite de sécurité. | Flux d'air de refroidissement insuffisant, température ambiante élevée ou panne du ventilateur. | Nettoyer le dissipateur thermique, améliorer la ventilation de l'armoire et vérifier les conditions ambiantes. |
| It | Surcharge Ixt | La limite de charge thermique continue du moteur ou du variateur a été atteinte. | Le moteur a fonctionné sous une charge mécanique élevée pendant une période prolongée. | Réduire la charge du moteur, vérifier le cycle de fonctionnement et le dimensionnement du moteur. |
| EE | Erreur EEPROM | Erreur de lecture/écriture ou de somme de contrôle dans la mémoire non volatile interne. | Défaillance de l'EEPROM interne ou paramètres mémoire corrompus. | Défaut matériel interne — tenter une réinitialisation usine ; si le défaut persiste, retourner l'appareil pour réparation ou remplacement. |
Questions frequentes
Comment configurer les paramètres d'un variateur Lenze 33.8104E de rechange ?
Le paramétrage du variateur 33.8104E s'effectue soit manuellement au moyen de la console de programmation enfichable de la série 8100, soit depuis un PC équipé du logiciel Lenze Global Drive Control (GDC) via un adaptateur de communication LECOM (RS-232 ou RS-485).
Le variateur Lenze 33.8104E nécessite-t-il une pile pour conserver sa mémoire ?
Non, l'appareil intègre une mémoire EEPROM non volatile qui conserve l'intégralité du jeu de paramètres et de la configuration sans faire appel à une pile de sauvegarde.
Que signifie un voyant rouge TRIP / FAULT persistant après le réarmement électrique ?
Une indication rouge permanente après la coupure et le rétablissement de l'alimentation signale une défaillance matérielle interne (telle qu'une erreur EEPROM ou un problème de carte électronique). La réparation en atelier ou l'échange du variateur est alors requise.
Quelle est la série moderne préconisée en cas de remplacement de la série Lenze 8100 ?
Les variateurs de fréquence des séries Lenze i510 et i550 constituent les successeurs modernes préconisés pour remplacer la gamme d'équipements Lenze 8100.
