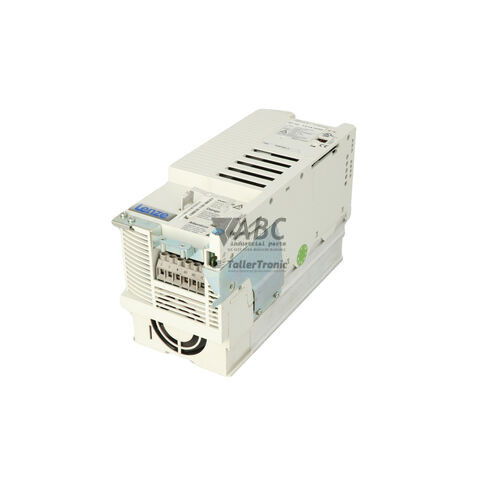

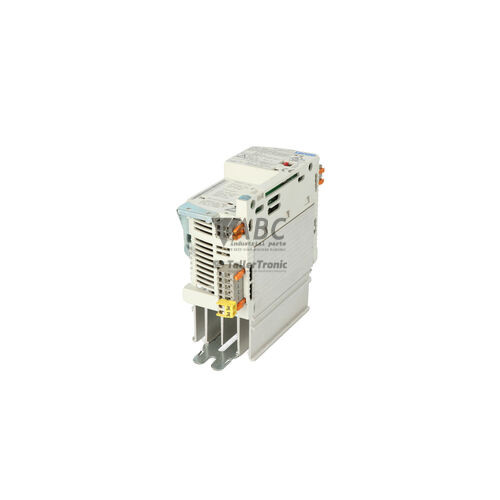

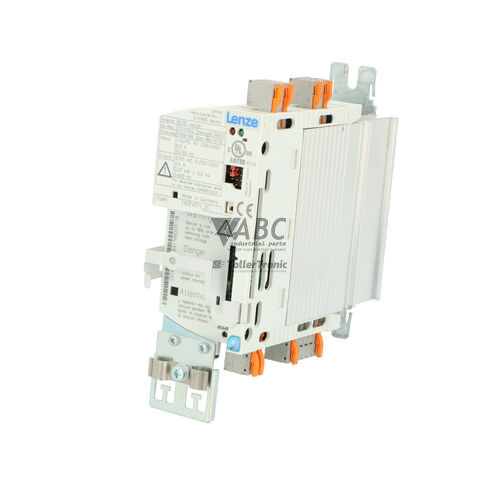

Lenze 13141986 E82EV752_4C240 – Variateur de fréquence 8200 Vector 7,5 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le variateur de fréquence Lenze 13141986, portant le code modèle E82EV752_4C240, est un variateur de vitesse industriel issu de la gamme Lenze 8200 Vector. Conçu pour le pilotage précis de moteurs asynchrones triphasés d'une puissance nominale de 7,5 kW, cet appareil fonctionne sous une tension d'alimentation triphasée allant de 320 à 528 V AC (nominalement 400/480 V AC) et délivre un courant de sortie continu de 16,5 A. Proposé dans un boîtier compact d'indice de protection IP20 destiné au montage en armoire électrique, il offre une fréquence de sortie réglable de 0 à 480 Hz avec une fréquence d'hachage par défaut de 8 kHz, permettant un contrôle performant par loi U/f ou par contrôle vectoriel sans capteur.
L'intégration du variateur E82EV752_4C240 repose sur une architecture modulaire dotée d'un emplacement pour modules de fonction interchangeables, tels que les références E82ZAFCC, E82ZAFPC ou E82ZAFAC, assurant la liaison avec les réseaux CANopen, PROFIBUS-DP ou Modbus RTU (LECOM). Lors du remplacement d'une unité défaillante, le réarmement de la machine nécessite le transfert de la configuration de travail, la mémoire interne EEPROM conservant jusqu'à quatre jeux de paramètres commutables. Cette opération s'effectue facilement via la console de programmation XT Keypad E82ZBC001 ou à l'aide du logiciel PC Global Drive Control (GDC). Pour préserver l'interfaçage de l'installation, il convient de réinstaller le module de communication d'origine ou d'importer la sauvegarde des paramètres, une intervention pour laquelle ABC Industrial Parts propose un accompagnement technique et la fourniture de pièces testées.
Pour le suivi opérationnel, le variateur est équipé d'un témoin LED bicolore indiquant l'état de fonctionnement et les alertes. Un clignotement vert confirme un état prêt ou en service, tandis qu'un voyant rouge fixe ou clignotant signale une mise en sécurité ou un défaut. Un diagnostic approfondi s'effectue via l'historique d'erreurs du clavier XT Keypad E82ZBC001 ou l'affichage en temps réel du logiciel GDC. Les vérifications de premier niveau doivent cibler le câblage moteur, l'isolement de ligne et l'alimentation triphasée. En cas de défaut matériel interne ou de corruption EEPROM persistant après un cycle de mise hors tension, le composant n'est pas réparable sur le terrain, et un échange standard ou une réparation par ABC Industrial Parts permet un retour rapide à la production.
Caracteristiques techniques
| Fabricant | Lenze |
| Référence pièce | 13141986 |
| Modèle / Type | E82EV752_4C240 |
| Gamme de produits | 8200 Vector |
| Type de composant | Variateur de fréquence |
| Puissance nominale | 7,5 kW |
| Plage de tension d'alimentation | 320 - 528 V AC |
| Courant de sortie nominal | 16,5 A |
| Plage de fréquence de sortie | 0 - 480 Hz |
| Fréquence de découpage | 8 kHz |
| Mode de contrôle | Contrôle vectoriel sans capteur, Contrôle par caractéristique U/f |
| Indice de protection | IP20 |
| Mode de montage | Montage en armoire / panneau |
Programmation et configuration
La configuration du variateur Lenze E82EV752_4C240 s'appuie sur le logiciel Global Drive Control (GDC) ou sur la console de commande XT Keypad E82ZBC001. L'appareil intègre une mémoire non volatile EEPROM capable de stocker jusqu'à quatre jeux de paramètres distincts et commutables. Cette fonction facilite l'adaptation rapide de la conduite motrice selon les modes de production ou les exigences des cycles machines sans nécessiter de rechargement externe répété.
Lors du remplacement du variateur 13141986, le transfert exact de la structure des paramètres est indispensable pour retrouver un comportement dynamique identique. L'extraction du fichier de paramétrage à partir du logiciel GDC ou sa copie sur la console de programmation permet d'injecter la configuration complète dans la pièce de rechange. Il est important de vérifier que la fréquence de découpage et le mode de contrôle choisi (vectoriel sans capteur ou loi U/f) correspondent exactement au réglage du système initial.
Communication et intégration système
La flexibilité d'interfaçage du variateur Lenze 8200 Vector E82EV752_4C240 est assurée par un connecteur d'extension acceptant divers modules de fonction optionnels. L'équipement de base s'adapte ainsi aux besoins de l'installation grâce aux cartes E82ZAFCC, E82ZAFPC ou E82ZAFAC, autorisant la communication sur bus de terrain via les protocoles CANopen, PROFIBUS-DP ou Modbus RTU (LECOM).
L'intégration du variateur dans un réseau d'automatisme nécessite la correspondance exacte du module d'extension ainsi que la configuration des commutateurs de bus ou des adresses réseau enregistrées dans les paramètres. Le remplacement de la partie puissance du variateur requiert le démontage du module de communication de l'ancienne unité et son enfichage direct sur le nouvel appareil, garantissant ainsi la continuité des liaisons automates.
Diagnostic et indication d'état
Le variateur Lenze 13141986 intègre une LED d'état bicolore (Ready / Fault) directement accessible en face avant. Une LED verte clignotante indique que le variateur est sous tension et prêt à fonctionner. Lorsque la LED passe au rouge, fixe ou clignotant, le variateur a verrouillé ses sorties à la suite d'un déclenchement de sécurité ou d'une anomalie.
Pour identifier la cause exacte d'une interruption de service, la console XT Keypad E82ZBC001 permet de consulter le journal d'historique des codes d'erreur. De même, la connexion du logiciel PC Global Drive Control (GDC) fournit un affichage dynamique des registres de contrôle, de la tension du bus continu, du courant de sortie et des messages d'erreur détaillés.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| Ready / Fault LED | Vert / Rouge - Vert clignotant / Rouge fixe ou clignotant | Vert clignotant = Variateur opérationnel / Prêt. Rouge fixe ou clignotant = État de défaut / Déclenchement. Défaut matériel interne si persistant après mise hors/sous tension. |
Remplacement et pièces de rechange
Le variateur Lenze 13141986 (E82EV752_4C240) appartenant à la série 8200 Vector, aujourd'hui arrêtée par le fabricant, son remplacement direct par une unité identique de rechange évite toute modification mécanique ou recâblage de l'armoire électrique. Lenze recommande la série i550 cabinet drive pour les rétrofits complets, mais le remplacement pièce pour pièce reste la solution la plus rapide pour minimiser les arrêts de production.
Pour réussir la mise en service d'une unité de rechange, il est indispensable de transférer l'intégralité du paramétrage de l'ancien variateur via la console XT Keypad E82ZBC001 ou le logiciel Global Drive Control. De plus, le module de fonction enfichable (comme les modèles E82ZAFCC, E82ZAFPC ou E82ZAFAC) doit être déplacé sur le nouveau variateur pour conserver la connectivité bus de terrain et la configuration I/O d'origine.
Il convient de s'assurer que le variateur de remplacement présente la même puissance nominale (7,5 kW, 16,5 A) et que les valeurs limites de tension d'alimentation (320 à 528 V AC) sont bien respectées. Une vérification préalable de la conformité du raccordement des phases et du bon état des câbles moteur évitera tout risque de destruction lors de la mise sous tension.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Short Circuit | Court-circuit décelé aux bornes de sortie du variateur. | Court-circuit dans le câble moteur, défaut d'enroulement moteur ou vitesse d'accélération trop élevée. | Vérifier le moteur et le câblage de sortie ; contrôler le temps d'accélération. |
| OC2 | Earth Fault | Défaut de masse/terre détecté du côté sortie. | Rupture d'isolement dans le moteur ou le câblage moteur, court-circuit à la terre. | Contrôler la résistance d'isolement des enroulements du moteur et des câbles par rapport à la terre. |
| OC5 | Ixt Overload | Surcharge thermique du variateur (surveillance Ixt déclenchée). | Charge moteur excessive continue, blocage mécanique, variateur sous-dimensionné. | Réduire la charge mécanique, vérifier le facteur de marche, contrôler le dimensionnement du variateur. |
| OH | Heatsink Overtemperature | Température du dissipateur thermique supérieure au seuil autorisé. | Panne du ventilateur de refroidissement, ailettes obstruées, température ambiante trop élevée, ventilation insuffisante de l'armoire. | Nettoyer le dissipateur thermique, vérifier le fonctionnement du ventilateur, abaisser la température ambiante de l'armoire. |
| OH4 | Motor Overtemperature | Entrée de la sonde thermique du moteur déclenchée. | Surcharge thermique du moteur, capteur PTC/KTY en circuit ouvert ou moteur en surchauffe. | Laisser refroidir le moteur, inspecter la ventilation du moteur, contrôler le raccordement de la sonde thermique. |
| OU | Overvoltage DC Bus | Tension du bus continu supérieure au seuil maximal. | Temps de décélération trop court, retour d'énergie générative du moteur, résistance de freinage manquante ou endommagée. | Augmenter le temps de décélération, installer ou inspecter le hacheur et la résistance de freinage externe. |
| LU | Undervoltage DC Bus | Tension du bus continu inférieure au seuil minimal d'exploitation. | Tension du réseau trop basse, coupure d'alimentation principale, perte d'une phase réseau. | Vérifier la tension de ligne, inspecter les fusibles réseau et la stabilité de l'alimentation. |
| LP1 | Mains Phase Failure | Perte d'une phase d'alimentation secteur AC. | Une phase manque à l'entrée, desserrage de borne de puissance, fusible d'entrée grillé. | Contrôler la tension des trois phases AC, les fusibles et le câblage d'alimentation secteur. |
| EE0 | EEPROM Memory Error | Erreur de mémoire EEPROM interne ou défaillance matérielle. | Coupure de courant durant l'écriture, corruption mémoire, défaillance matérielle interne. | Réinitialiser le jeu de paramètres aux valeurs d'usine. Si l'erreur persiste, remplacer l'unité. |
| CE0 | Communication Error | Perte de communication via le module de fonction ou le bus système. | Câble de bus déconnecté, terminaison de bus incorrecte, automate maître à l'arrêt ou en dépassement de temps. | Vérifier les connexions des câbles de bus, les résistances de terminaison et la configuration du module de communication. |
Questions frequentes
Comment transférer les paramètres vers un nouveau variateur Lenze 13141986 ?
Le transfert des paramètres s'effectue soit en sauvegardant et en réinjectant la configuration via le logiciel PC Global Drive Control (GDC), soit en utilisant la console amovible XT Keypad E82ZBC001 pour copier les jeux de paramètres de la mémoire EEPROM de l'ancien variateur vers la nouvelle unité.
Que signifie un voyant rouge fixe ou clignotant sur le variateur E82EV752_4C240 ?
La LED rouge indique un état de défaut ou de déclenchement de sécurité (Trip). Si le voyant persiste au rouge après un cycle de mise hors puis sous tension, cela signale un défaut matériel interne ou une corruption de la mémoire EEPROM.
Quel est le modèle de remplacement préconisé par le fabricant pour la gamme 8200 Vector ?
La série Lenze 8200 Vector est remplacée par la gamme de variateurs d'armoire Lenze i550. Toutefois, l'installation d'un variateur 13141986 d'origine permet d'éviter la refonte de l'armoire et de la programmation de l'automate.
Quels modules de communication sont compatibles avec le variateur E82EV752_4C240 ?
Ce variateur dispose d'un connecteur d'extension acceptant les modules de fonction Lenze tels que l'E82ZAFCC (CANopen), l'E82ZAFPC (PROFIBUS-DP) et l'E82ZAFAC (Modbus RTU / LECOM).
Comment résoudre l'erreur OC1 apparue sur le variateur ?
Le code OC1 indique un court-circuit en sortie. Il est recommandé de contrôler l'isolement du câble moteur, de vérifier l'état des enroulements du moteur et de s'assurer que le temps d'accélération programmé n'est pas trop court pour la charge.
