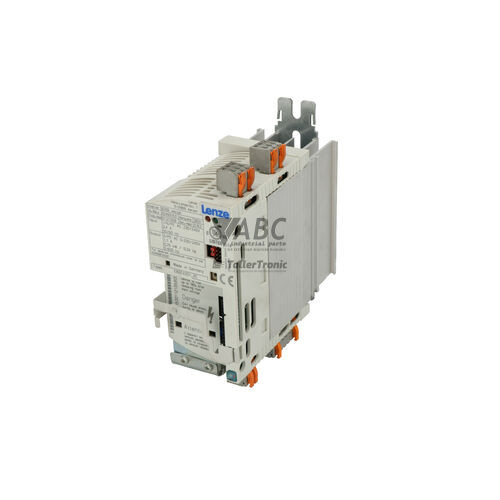

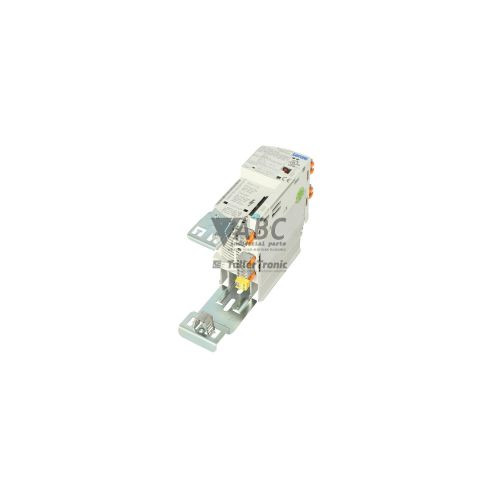

Lenze 00469176 E82EV371-2C200 – Variateur de fréquence 8200 Vector 0,37 kW
L'article a été ajouté à votre demande de devis
Informations produit
Le variateur de fréquence Lenze 00469176, portant la référence de modèle E82EV371-2C200, appartient à la gamme 8200 Vector dédiée au contrôle précis de la vitesse et du couple des moteurs électriques. Conçu pour une alimentation monophasée ou triphasée comprise entre 180 V AC et 264 V AC, cet appareil délivre une tension de sortie triphasée de 230 V AC avec un courant nominal de 2,4 A et une puissance de 0,37 kW. Ce variateur prend en charge la commande vectorielle sans capteur ainsi que des courbes caractéristiques V/f linéaires ou quadratiques configurables, assurant une dynamique élevée et un couple constant dès les plus basses fréquences. Il dispose également d'une fréquence de découpage réglable jusqu'à 16 kHz et d'une capacité de surcharge temporaire atteignant 150 % (3,6 A pendant 60 secondes) pour répondre aux fortes contraintes de démarrage.
L'intégration réseau et le raccordement s'appuient sur un emplacement modulaire pour modules fonctionnels (FIF), permettant d'adapter le variateur aux réseaux CANopen, PROFIBUS-DP ou LECOM RS232/RS485 via des cartes enfichables interchangeables. La mise en service d'une unité de rechange nécessite le transfert préalable des paramètres de configuration stockés dans la mémoire EEPROM interne, capable de conserver jusqu'à quatre jeux de données complets. Cette opération s'effectue facilement à l'aide de la console de commande XT Keypad (E82ZBC) ou du logiciel PC Global Drive Control (GDC), évitant toute reprogrammation manuelle complexe sur site. Lors du remplacement d'un variateur défaillant, ABC Industrial Parts propose des unités testées pour garantir un redémarrage rapide et sécurisé des lignes de production.
Le suivi opérationnel et le diagnostic en temps réel sont assurés par deux voyants LED en façade (un voyant vert indiquant l'état prêt ou actif et un voyant rouge signalant un défaut ou un déclenchement Trip) ainsi que par un historique mémorisant les quatre derniers codes de défaut horodatés. Les pannes courantes incluent les surintensités (codes OC1 à OC6), les variations de tension du bus continu (OU pour surtension, LU pour sous-tension), les échauffements thermiques (OH, OH4, OH7) ou les interruptions de communication bus (CE0, CE1). Lorsque l'appareil affiche des erreurs internes irrémédiables telles qu'une défaillance EEPROM (EE) ou une erreur matérielle du microcontrôleur (H05), les composants électroniques internes ne sont pas réparables sur le terrain ; l'échange standard d'unité via ABC Industrial Parts constitue alors la solution la plus efficace pour minimiser les arrêts d'exploitation.
Caracteristiques techniques
| Constructeur | Lenze |
| Référence | 00469176 |
| Modèle | E82EV371-2C200 |
| Gamme de produits | 8200 Vector |
| Type de composant | Variateur de fréquence |
| Puissance nominale | 0.37 kW |
| Plage de tension d'alimentation | 180 - 264 V AC |
| Tension de sortie | 230 V AC |
| Courant de sortie nominal | 2.4 A |
| Courant de sortie max. (Surcharge) | 3.6 A |
| Plage de fréquence de sortie | 0 - 480 Hz |
| Fréquence de découpage | 16 kHz |
| Mode de commande | Commande vectorielle sans capteur / Caractéristique V/f |
Programmation et configuration
La configuration et la programmation du variateur Lenze 00469176 reposent sur l'outil logiciel PC Global Drive Control (GDC) ou sur le module d'exploitation portable XT Keypad (E82ZBC). Ces interfaces permettent de régler les paramètres de vitesse, les rampes d'accélération et de décélération, ainsi que la configuration des entrées et sorties. La mémoire EEPROM intégrée au variateur offre une capacité de stockage non volatile pouvant sauvegarder jusqu'à quatre jeux de paramètres complets.
La duplication des paramètres est particulièrement rapide lors du remplacement d'un variateur. Il suffit de copier le jeu de paramètres depuis la console XT Keypad ou de charger un fichier de sauvegarde via le logiciel GDC dans la nouvelle unité. Cette procédure élimine les erreurs de saisie manuelle et garantit un comportement identique du moteur après une intervention de maintenance.
Communication et intégration système
Le variateur E82EV371-2C200 intègre un emplacement modulaire pour carte fonctionnelle (Function Module FIF) sur sa face avant. Ce système d'interface interchangeable permet au variateur de s'intégrer directement dans diverses architectures de contrôle sans modifier le châssis de base.
Selon l'application industrielle, le variateur peut recevoir un module d'extension pour bus de terrain tel que le module CANopen (E82ZAFCC), PROFIBUS DP (E82ZAFPC) ou une liaison série LECOM RS232/RS485 (E82ZAFRS). Ces modules assurent l'échange rapide des consignes, des états de fonctionnement et des données de diagnostic avec un automate programmable central.
Diagnostic et indication d'état
Le variateur dispose de deux voyants LED sur sa face frontale pour fournir une indication visuelle immédiate de l'état de fonctionnement. Le voyant vert signale que l'appareil est sous tension et prêt à fonctionner, ou que le variateur est activé. Le voyant rouge s'allume ou clignote pour avertir d'un état de défaut ou d'un déclenchement de sécurité (Trip).
En complément des LED, le système enregistre les quatre derniers événements de défaut dans un historique interne accessible via le clavier XT Keypad ou le moniteur de diagnostic du logiciel Global Drive Control. Chaque entrée conserve l'identification du code d'erreur ainsi que le temps de fonctionnement associé pour faciliter l'analyse de défaillance.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| LED Rouge | Rouge - Fixe / Clignotant | État de défaut du variateur / Condition de déclenchement Trip. Indique un défaut d'exploitation. |
| LED Verte | Vert - Fixe / Clignotant | Variateur prêt à fonctionner / Variateur activé et opérationnel. |
Remplacement et pièces de rechange
La gamme Lenze 8200 Vector étant arrêtée et remplacée par la série Lenze i500 (i510/i550), le modèle 00469176 (E82EV371-2C200) est principalement utilisé comme pièce de rechange directe pour le maintien en condition opérationnelle d'installations existantes.
Lors de la mise en service d'un variateur de remplacement, il est indispensable de vérifier que le module fonctionnel (FIF) installé sur l'ancienne unité est transféré sur le nouveau variateur. Il faut également recharger la configuration exacte du moteur et du réseau via la console XT Keypad ou le logiciel GDC pour assurer une parfaite compatibilité opérationnelle.
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| OC1 | Court-circuit / Défaut à la terre | Surintensité instantanée pendant le fonctionnement ou court-circuit de la sortie à la terre. | Court-circuit dans le câble moteur, défaut phase-phase, court-circuit dans le bobinage moteur, défaut de masse, câble moteur trop long. | Vérifier l'isolement du moteur et du câblage de puissance. Inspecter les bobinages du moteur. |
| OC2 | Surintensité pendant l'accélération | Le courant du variateur a dépassé le seuil maximal lors de la phase d'accélération. | Temps d'accélération trop court, charge mécanique bloquée ou trop lourde, moteur sous-dimensionné. | Augmenter le temps d'accélération (rampe de montée), vérifier l'absence de blocage mécanique. |
| OC3 | Surintensité à charge constante | Le courant de sortie a dépassé le seuil maximal en régime permanent. | Acoup de charge brutal, blocage mécanique, surcharge du moteur. | Vérifier la résistance mécanique du procédé, l'absence de bourrage ou de surcharge. |
| OC4 | Surintensité pendant la décélération | Le courant du variateur a dépassé le seuil maximal lors de la phase de décélération. | Temps de décélération trop court, arrêt rapide demandé sans hacheur de freinage. | Augmenter le temps de décélération (rampe de descente) ou installer un module de freinage. |
| OC5 | Surcharge I x t (Variateur) | Limite thermiue du variateur atteinte (fonctionnement prolongé au-dessus du courant nominal). | Surcharge continue dépassant le courant nominal de 100 %. | Réduire la charge du variateur, vérifier le dimensionnement du moteur, laisser refroidir l'appareil. |
| OC6 | Surcharge I x t Moteur | Seuil de surcharge thermique calculé du moteur atteint. | Moteur utilisé à forte charge et basse vitesse sans ventilation forcée. | Vérifier le refroidissement du moteur, contrôler les paramètres de courant moteur, réduire la charge continue. |
| OU | Surtension du bus continu | La tension du bus intermédiaire CC a dépassé la limite maximale (env. 400 V DC pour unités 230 V). | Énergie régénérative du moteur pendant la décélération, tension du réseau trop élevée. | Allonger la rampe de décélération, ajuster le régulateur de tension, installer un module de freinage. |
| LU | Sous-tension du bus continu | La tension du bus CC est descendue sous la limite minimale de fonctionnement. | Tension du réseau trop basse, coupure d'alimentation, manque de phase, fusible réseau fondu. | Contrôler la tension du réseau AC et les fusibles. Vérifier les connexions de puissance. |
| OH | Surchauffe du radiateur du variateur | La température du dissipateur thermique du variateur a dépassé le seuil maximal. | Flux d'air de refroidissement insuffisant, ventilateur d'armoire en panne, température ambiante trop élevée, ailettes encrassées. | Nettoyer les ailettes du dissipateur, vérifier la ventilation de l'armoire et la température ambiante. |
| OH4 | Surchauffe moteur (PTC / Thermistance) | La sonde thermistance du moteur raccordée au variateur a détecté une surchauffe. | Surcharge thermique du moteur, contrainte mécanique, défaillance du ventilateur externe du moteur. | Vérifier l'état thermique du moteur, le ventilateur externe et le câblage de la sonde thermistance. |
| OH7 | Surchauffe interne du variateur | La température de la carte électronique interne a dépassé la limite autorisée. | Température ambiante trop élevée à l'intérieur de l'armoire électrique. | Améliorer la ventilation ou le refroidissement de l'armoire. |
| EE | Défaut EEPROM / Erreur mémoire paramètres | Erreur de checksum ou de données dans la mémoire non volatile des paramètres. | Coupure de courant pendant la sauvegarde des paramètres, défaillance matérielle de l'EEPROM. | Recharger les paramètres d'usine et refaire la mise en service. Si l'erreur persiste, retourner l'appareil pour réparation. |
| H05 | Défaut matériel interne | Échec de l'auto-test interne ou erreur matérielle du microcontrôleur. | Panne matérielle sur la carte interne ou dégradation d'un composant. | Défaut matériel interne — retourner l'unité pour réparation ou remplacer le variateur. |
| CE0 | Erreur de communication du module fonctionnel | Défaut de communication entre l'unité de contrôle et le module fonctionnel enfiché. | Module fonctionnel mal inséré, mauvais contact des broches, interférences ou module défectueux. | Vérifier l'insertion du module, le verrouillage et la mise à la terre. Remplacer le module si nécessaire. |
| CE1 | Time-out Bus Système / Bus de terrain | Dépassement du temps limite de communication sur la liaison bus de terrain / CAN. | Câble bus déconnecté, automate maître hors ligne, vitesse de transmission (baudrate) incorrecte. | Vérifier le câblage du bus, les résistances de fin de ligne, l'état de l'automate maître et les paramètres bus. |
| LP | Manque de phase réseau | Déséquilibre de phase ou perte d'une phase d'alimentation secteur détectée. | Fusible d'entrée fondu, borne de raccordement desserrée ou chute de phase sur le réseau. | Contrôler les 3 phases de l'alimentation AC, les fusibles d'entrée et le serrage des bornes. |
| P01 | Jeu de paramètres invalide | Le jeu de paramètres chargé est incohérent ou corrompu. | Transfert d'un jeu de paramètres incompatible ou interruption de la procédure de sauvegarde. | Recharger les paramètres à partir d'une sauvegarde ou restaurer la configuration d'usine. |
Questions frequentes
Comment transférer les paramètres vers un nouveau variateur Lenze 00469176 ?
Le transfert de configuration s'effectue simplement en sauvegardant le jeu de paramètres de l'ancien variateur sur une console XT Keypad (E82ZBC) ou via le logiciel Global Drive Control (GDC), puis en le réinjectant dans la nouvelle unité.
Quels réseaux de communication sont compatibles avec le variateur E82EV371-2C200 ?
Le variateur prend en charge plusieurs réseaux grâce à ses modules fonctionnels enfichables (FIF), notamment CANopen (E82ZAFCC), PROFIBUS DP (E82ZAFPC) et les liaisons séries LECOM RS232/RS485 (E82ZAFRS).
Que signifie le code d'erreur OC1 affiché sur le variateur ?
Le code OC1 indique un court-circuit immédiat ou un défaut à la terre au niveau de la sortie. Il convient de contrôler l'isolement du câble moteur et de vérifier les bobinages du moteur.
Quelle est la capacité de surcharge du variateur Lenze E82EV371-2C200 ?
Ce variateur offre une capacité de surcharge temporaire de 150 %, permettant de délivrer un courant de sortie maximal de 3,6 A pendant une durée maximale de 60 secondes.
Que faire si le variateur affiche le code de défaut EE ou H05 ?
Le code EE correspond à une corruption de la mémoire EEPROM et nécessite la réinitialisation aux paramètres d'usine. Le code H05 indique une défaillance matérielle interne qui impose la réparation ou le remplacement complet de l'appareil.
