Lenze 13142236 E82EV551_4C Variateur de fréquence 8200 Vector 0,55 kW
L'article a été ajouté à votre demande de devis
Informations produit

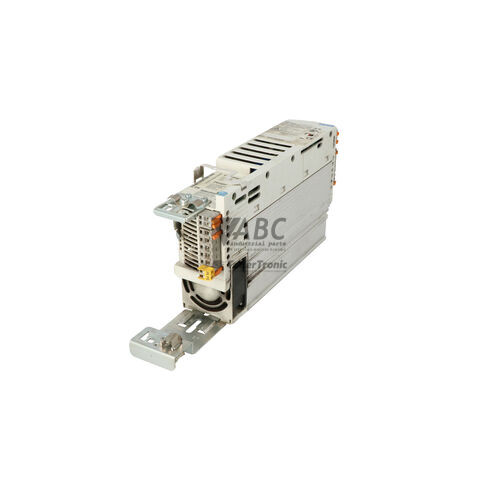

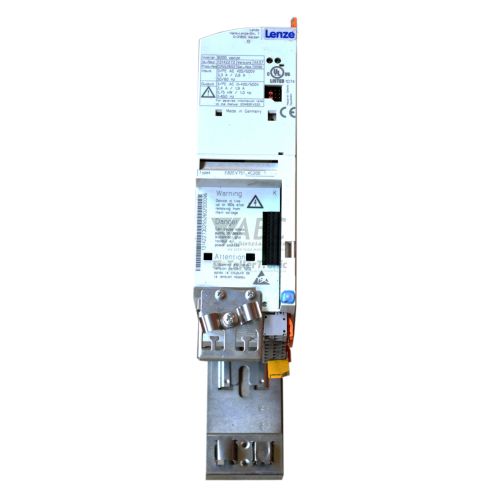

Le Lenze 13142236, portant la désignation de modèle E82EV551_4C (également référencé E82EV551K4C), est un variateur de fréquence compact de 0,55 kW issu de la gamme Lenze 8200 Vector. Conçu pour s'intégrer dans des armoires de commande sous un indice de protection IP20, cet appareil fonctionne sur un réseau triphasé de 320 à 528 V AC avec un courant de sortie continu de 1,8 A sous 400 V AC et une capacité de surcharge maximale de 2,7 A pendant 60 secondes. Il propose des modes de contrôle vectoriel sans capteur (SLVC) ainsi que des lois U/f linéaires ou quadratiques pour une régulation dynamique du couple et de la vitesse sur une plage de fréquence de sortie de 0 à 480 Hz. Ce variateur intègre un hacheur de freinage ainsi que des bornes de raccordement pour bus DC intermédiaire, permettant le partage d'énergie régénérative entre plusieurs variateurs.
L'architecture modulaire du Lenze E82EV551_4C repose sur des modules de fonction enfichables de la série E82ZAF, assurant la prise en charge des protocoles de communication tels que PROFIBUS-DP, CANopen ou LECOM, ainsi que des E/S numériques et analogiques. La mise en service d'une unité de rechange nécessite le transfert préalable de la configuration des paramètres, accessible via la console d'exploitation optionnelle EMZ8201BB XT ou les logiciels d'ingénierie Lenze Global Drive Control (GDC) et Easy Starter. Un remplacement sur machine ne se limite pas à l'installation physique : les paramètres de l'ancien variateur doivent être dupliqués ou rechargés depuis un fichier de sauvegarde ou un module mémoire EEPROM afin d'aligner le comportement du variateur avec l'application. L'équipe technique d'ABC Industrial Parts peut intervenir pour accompagner l'extraction ou le transfert de paramètres lors du remplacement d'un variateur défaillant.
Le diagnostic de l'appareil s'appuie sur deux DEL de statut visibles en façade ainsi que sur la mémoire d'historique des défauts TRIP enregistrée sous le paramètre C0161. La DEL verte indique la présence de la tension réseau ou l'état de validation du variateur, tandis que la DEL rouge signale un avertissement par clignotement ou un verrouillage sur défaut (trip) lorsqu'elle reste allumée fixe. Des codes d'erreur tels que OC1 (court-circuit ou défaut à la terre), LU (sous-tension du bus DC) ou OH (surchauffe du dissipateur) orientent les contrôles de première ligne vers le câblage moteur, l'isolement du bobinage, la tension réseau ou la ventilation de l'armoire. Si une erreur d'exception matérielle C03 persiste après une coupure d'alimentation ou si l'étage de puissance reste en court-circuit sans moteur raccordé, la défaillance interne de la carte électronique nécessite l'échange de l'appareil ou son envoi en réparation auprès d'ABC Industrial Parts pour un retour rapide à la production.
Caracteristiques techniques
| Puissance nominale | 0.55 kW |
| Plage de tension d'alimentation | 320 - 528 V AC |
| Courant d'entrée nominal | 2.1 A |
| Courant de sortie continu | 1.8 A |
| Courant de pointe maximal | 2.7 A |
| Dissipation thermique | 35 W |
| Plage de fréquence de sortie | 0 - 480 Hz |
| Fréquence de découpage | 8 kHz |
| Mode de commande | V/f linear, V/f quadratic, Sensorless Vector Control (SLVC) |
| Indice de protection | IP20 |
Programmation et configuration
La configuration du variateur Lenze 13142236 E82EV551_4C s'effectue au moyen de l'outil d'ingénierie Lenze Global Drive Control (GDC) ou du logiciel Easy Starter. Ces environnements permettent l'accès complet à la structure des paramètres, le suivi en temps réel des grandeurs de fonctionnement et la sauvegarde des fichiers de projet sur PC.
Pour les interventions directement sur le terrain, le variateur accepte la console d'exploitation XT référence EMZ8201BB. Cette console enfichable permet de naviguer dans le menu des paramètres, de visualiser les codes de diagnostic et de copier la mémoire de paramétrage d'un variateur à un autre. La réinitialisation aux valeurs d'usine s'effectue en réglant le paramètre C0002 sur 1, puis en validant l'écriture en EEPROM via le paramètre C0003.
Communication et intégration système
L'intégration du variateur E82EV551_4C dans un réseau d'automatisme s'appuie sur des modules de fonction enfichables de la série Lenze E82ZAF. Ces modules s'insèrent directement sur l'emplacement dédié de l'unité de base pour fournir la connectivité nécessaire à l'application.
Selon le module d'extension E82ZAF installé, le variateur prend en charge des bus de terrain industriels comme PROFIBUS-DP, CANopen ou la liaison série LECOM, ainsi que des extensions d'entrées/sorties analogiques et numériques. L'appareil intègre également des bornes pour bus DC intermédiaire, permettant l'échange d'énergie entre plusieurs variateurs d'une même ligne.
Diagnostic et indication d'état
La surveillance opérationnelle du variateur Lenze 13142236 est assurée par un système de DEL de couleur et par la mémoire de défauts intégrée. L'historique des TRIP est conservé dans le paramètre C0161 et peut être consulté à l'écran de la console XT EMZ8201BB ou dans la fenêtre de diagnostic en ligne des logiciels GDC et Easy Starter.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| DEL rouge (DRIVE FAULT) | Rouge - Fixe ou Clignotante | Allumée fixe : état de verrouillage sur défaut TRIP actif (inhibition des impulsions) ; clignotante : état d'avertissement ou d'alarme. |
| DEL verte (DRIVE READY) | Vert - Clignotante ou Fixe | Clignotante : tension réseau présente et variateur verrouillé ; allumée fixe : variateur déverrouillé et actif. |
Remplacement et pièces de rechange
Lors du remplacement d'un variateur Lenze 13142236 E82EV551_4C, il convient de s'assurer que la nouvelle unité dispose de la même puissance (0,55 kW) et de la même plage de tension (320 à 528 V AC). Le transfert du module de fonction de la série E82ZAF depuis l'ancien variateur permet de conserver la configuration matérielle du bus de terrain et des entrées/sorties.
Un variateur de rechange neuf ou reconditionné ne fonctionnera pas correctement sans le transfert des paramètres d'application. Il est indispensable d'exporter la mémoire de l'unité d'origine vers le nouveau variateur en utilisant la console XT EMZ8201BB ou en téléchargeant le projet sauvegardé via le logiciel Global Drive Control.
Bien que la gamme 8200 Vector soit arrêtée par le constructeur, la continuité d'exploitation des installations existantes est assurée par le maintien de pièces de rechange et d'unités testées. Pour une modernisation complète à long terme, le constructeur préconise la gamme i550 Cabinet Drive (référence i55AE155F01000000S).
Codes erreur et codes defaut
Les codes suivants peuvent apparaitre pendant le fonctionnement ou le diagnostic :
| Code | Nom | Description | Cause possible | Action recommandee |
|---|---|---|---|---|
| C03 | System fault | Erreur d'exception matérielle ou logicielle du microcontrôleur interne détectée en fonctionnement. | Interférences électromagnétiques intenses, défaut matériel sur la carte de commande. | Couper et rétablir l'alimentation. Si le défaut persiste, défaillance matérielle interne : remplacer le variateur. |
| CE0 | Communication error at Function Module | Interruption de la communication entre le variateur de base et le module de fonction inséré. | Module de fonction mal enclenché ou retiré en fonctionnement, connecteur défectueux. | Vérifier l'insertion du module de fonction enfichable ; couper l'alimentation avant de réinsérer le module. |
| EEr | External fault input active | Signal de défaut externe déclenché via une entrée numérique affectée à la fonction TRIP. | Contact de défaut externe ouvert ou fermé (ex. relais de sécurité ou de surveillance externe). | Inspecter le circuit du capteur externe raccordé à l'entrée numérique TRIP externe. |
| LP1 | Mains phase failure | Une phase manque sur la ligne d'alimentation CA triphasée. | Fusible d'alimentation grillé, câble réseau sectionné, déséquilibre de tension extrême. | Vérifier les tensions de phase CA d'entrée sous charge, vérifier les fusibles réseau. |
| LU | Undervoltage DC bus | La tension du bus DC intermédiaire est descendue sous le seuil minimal (< 430 V DC). | Tension d'alimentation CA trop basse, coupure réseau transitoire, phase manquante à l'entrée. | Vérifier la tension de la ligne d'alimentation CA, vérifier le câblage d'entrée et les contacteurs principaux. |
| OC1 | Short circuit / Earth fault | Court-circuit instantané ou défaut à la terre détecté sur les bornes moteur U, V, W. | Court-circuit entre phases moteur, court-circuit à la terre, isolement du bobinage moteur défectueux. | Déconnecter les câbles moteur, contrôler l'isolement du moteur et des câbles au mégohmmètre. Si le défaut persiste sans moteur raccordé, l'étage de puissance est endommagé : retourner l'appareil pour réparation. |
| OC2 | Overcurrent during acceleration | Le courant moteur a dépassé le seuil maximal pendant la phase d'accélération. | Temps de rampe d'accélération (C0012) trop court, surcharge mécanique du moteur, moteur sous-dimensionné. | Augmenter le temps d'accélération C0012, vérifier le dimensionnement du moteur et la liberté mécanique de la charge. |
| OC3 | Overcurrent during deceleration | Le courant moteur a dépassé le seuil maximal pendant la phase de freinage. | Temps de rampe de décélération (C0013) trop court, inertie de charge élevée. | Augmenter le temps de décélération C0013, activer le régulateur V_max ou raccorder une résistance de freinage externe. |
| OC5 | Motor overload (I x t) | Le courant continu du moteur a dépassé la limite thermique continue admissible. | Variateur utilisé en surcharge continue, blocage ou calage mécanique de la machine. | Réduire la charge mécanique, vérifier le paramètre de courant continu moteur C0087. |
| OH | Overtemperature heatsink | La température du dissipateur de l'étage de puissance a dépassé le seuil de sécurité (> 90 °C). | Température ambiante trop élevée, ailettes de refroidissement obstruées par la poussière, ventilateur non fonctionnel, dégagement insuffisant dans l'armoire. | Nettoyer les ailettes de refroidissement, vérifier la ventilation de l'armoire et le ventilateur, augmenter le dégagement autour du variateur. |
| OH4 | Motor overtemperature (PTC) | La sonde CTP moteur raccordée au module de fonction a détecté une surchauffe du moteur. | Surcharge thermique du moteur, refroidissement insuffisant à basse vitesse, sonde CTP défectueuse. | Laisser refroidir le moteur, inspecter la ventilation forcée du moteur si présente, vérifier la charge. |
| OH7 | Overtemperature inside drive unit | La température de l'air à l'intérieur du boîtier du variateur dépasse la limite de sécurité. | Température ambiante de l'armoire de commande trop élevée (> 50 °C). | Améliorer le refroidissement à l'intérieur de l'armoire de commande. |
| OU | Overvoltage DC bus | La tension du bus DC intermédiaire a dépassé le seuil maximal admissible (> 770 V DC). | Énergie régénérative trop importante lors du freinage d'une forte inertie, rampe de décélération trop rapide, résistance de freinage défectueuse ou déconnectée. | Prolonger le temps de décélération C0013, vérifier la résistance de freinage externe et son câblage, vérifier l'activation du hacheur de freinage. |
| PI | Parameter setting error | Réglages de paramètres incohérents ou illégaux configurés dans la mémoire interne. | Combinaison de paramètres invalide ou erreur d'écriture en EEPROM. | Réinitialiser les réglages d'usine en réglant C0002 sur 1, puis sauvegarder en EEPROM (C0003 = 1). Reconfigurer les paramètres. |
| rEr | Memory module error | Une erreur de lecture ou d'écriture est survenue lors de l'accès à l'EEPROM de paramétrage ou au module enfichable. | EEPROM interne défectueuse ou mauvais contact sur le module mémoire. | Couper l'alimentation, réinsérer le module/la console, remettre sous tension. Si le défaut persiste, remplacer le module mémoire ou le variateur. |
Questions frequentes
Comment transférer les paramètres d'un variateur Lenze E82EV551_4C défaillant vers une unité de rechange ?
Le transfert de paramètres peut être réalisé à l'aide de la console d'exploitation XT EMZ8201BB en sauvegardant la configuration du variateur d'origine puis en la déchargeant dans l'unité de remplacement. Il est également possible d'utiliser un ordinateur équipé du logiciel Lenze Global Drive Control (GDC) ou Easy Starter relié au variateur.
Quelle est la référence de remplacement directe préconisée pour le variateur 13142236 ?
Pour une modernisation de l'installation, le constructeur préconise le variateur Lenze i550 Cabinet Drive, référence i55AE155F01000000S. Pour un remplacement à l'identique sans modification d'armoire ou de câblage, une unité 13142236 d'origine reste la solution directe.
Que signifie le code d'erreur OC1 sur le variateur Lenze 8200 Vector ?
Le code OC1 indique un court-circuit instantané ou un défaut à la terre sur les bornes de sortie moteur U, V, W. Si ce défaut persiste même après avoir déconnecté complètement le câble moteur, l'étage de puissance interne du variateur est endommagé.
Le variateur Lenze E82EV551_4C nécessite-t-il un module de communication externe ?
Oui, le variateur de base s'appuie sur une architecture modulaire. Pour communiquer via PROFIBUS-DP, CANopen ou LECOM, il nécessite l'insertion d'un module de fonction enfichable approprié de la série Lenze E82ZAF.
