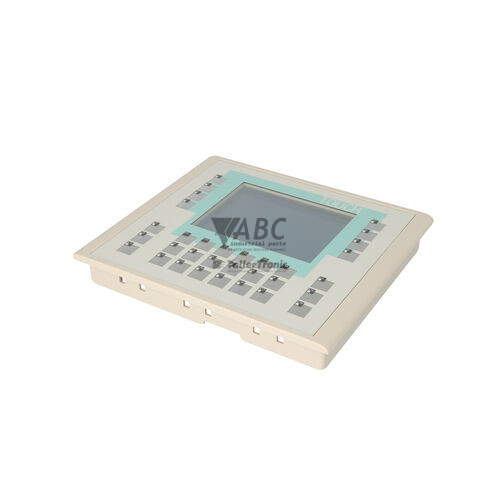

Siemens 6AV6642-0DC01-1AX1 – Pupitre opérateur SIMATIC OP177B DP
L'article a été ajouté à votre demande de devis
Informations produit
Le pupitre opérateur Siemens 6AV6642-0DC01-1AX1, désigné sous le modèle OP177B DP T/K-6 MSTN au sein de la gamme SIMATIC HMI, est une interface homme-machine conçue pour la commande et la supervision d'équipements automatisés. Cet appareil intègre un écran STN monochrome de 5,7 pouces fonctionnant en mode bleu, offrant une résolution de 320 x 240 pixels avec quatre niveaux de bleu ou de gris. Son mode de commande hybride combine une dalle tactile analogique résistive et un clavier à membrane de 32 touches de fonction tactiles, assurant un pilotage précis des procédés industriels.
Pour son intégration réseau et le raccordement aux automates SIMATIC S7-200, S7-300 et S7-400, l'unité dispose d'une interface Sub-D à 9 broches RS-422/RS-485 prenant en charge les protocoles MPI, PROFIBUS DP jusqu'à 12 Mbit/s et PPI. Un port hôte USB et un emplacement pour carte mémoire SIMATIC HMI MM facilitent le transfert de projet et la sauvegarde externe. La mise en service d'un équipement de rechange nécessite le chargement de l'application configurée sous le logiciel WinCC flexible 2005 (versions Compact, Standard ou Advanced) ou supérieure. La mémoire flash utilisateur intégrée de 2048 ko conserve les données de projet, et la restauration des paramètres peut être exécutée directement via carte mémoire sans console de programmation, une opération pour laquelle ABC Industrial Parts peut fournir un support technique lors de la préparation de l'unité.
Le suivi du fonctionnement et la détection des anomalies s'effectuent au moyen d'un tampon de messages système affiché à l'écran ainsi que par des vues de diagnostic WinCC flexible. Le pupitre intègre également 26 LEDs d'état configurables sur les touches de fonction pour un retour visuel direct de l'installation. En cas d'arrêt ou de dysfonctionnement, les premiers contrôles doivent porter sur la présence de la tension d'alimentation de 24 V CC (courant absorbé de 0,24 A), l'intégrité de la liaison bus de terrain et la bonne fixation dans la découpe d'encastrement de 229 mm x 196 mm. Lors d'une défaillance matérielle interne, la réparation spécialisée ou la fourniture d'une unité d'échange testée par ABC Industrial Parts garantit un redémarrage rapide de la production.
Caracteristiques techniques
| Constructeur | Siemens |
| Référence | 6AV6642-0DC01-1AX1 |
| Modèle / Type | OP177B DP T/K-6 MSTN |
| Gamme produit | SIMATIC HMI |
| Type de composant | Pupitre opérateur HMI |
| Type d'affichage | STN Monochrome (4 niveaux de bleu / 4 niveaux de gris) |
| Taille d'affichage | 5,7 pouces |
| Résolution d'affichage | 320 x 240 pixels |
| Mémoire utilisateur | 2048 ko |
| Tension d'alimentation | 24 V CC |
| Courant absorbé | 0,24 A |
| Touches de fonction | 32 |
| Durée de vie du rétroéclairage (MTBF) | 50 000 h |
| Dimensions face avant | 243 x 212 mm |
| Découpe d'encastrement | 229 x 196 mm |
| Profondeur | 45 mm |
| Poids | 1,0 kg |
| Indice de protection avant | IP65 / NEMA 4x / NEMA 12 |
Programmation et configuration
La configuration du pupitre Siemens 6AV6642-0DC01-1AX1 s'effectue au moyen du logiciel d'ingénierie WinCC flexible 2005 dans ses éditions Compact, Standard ou Advanced (ou versions ultérieures). La mémoire flash non volatile de 2048 ko intégrée à l'appareil est dédiée à l'enregistrement des vues d'exploitation, des recettes, des variables d'automatismes et des paramètres de communication.
Le transfert du projet utilisateur vers l'unité s'effectue via l'interface série MPI/PROFIBUS ou à l'aide du port hôte USB. Pour simplifier la maintenance sur site, les sauvegardes complètes du système et des jeux de données de recettes peuvent être stockées sur une carte mémoire externe SIMATIC HMI MM, permettant une réinjection directe des données dans un pupitre de remplacement sans nécessiter d'ordinateur de programmation.
Communication et intégration système
Le pupitre opérateur SIMATIC OP177B intègre un port Sub-D 9 broches proposant des liaisons série RS-422 et RS-485. Cette interface prend en charge les bus de terrain MPI, PROFIBUS DP jusqu'à un débit de 12 Mbit/s, ainsi que le protocole PPI, garantissant une intégration directe avec les automates programmables Siemens SIMATIC S7-200, S7-300 et S7-400.
L'appareil dispose également d'un port USB permettant le raccordement de périphériques externes compatibles ainsi que l'exécution des procédures de transfert de projet. Cette connectivité flexible facilite la supervision en temps réel, l'extraction de données de procédés et la gestion centralisée des alarmes au sein des architectures d'automatisation industrielle.
Diagnostic et indication d'état
Le diagnostic du pupitre 6AV6642-0DC01-1AX1 s'appuie sur la gestion native d'un tampon de messages système directement accessible sur l'écran bleu STN de 5,7 pouces. De plus, des vues de diagnostic système prédéfinies générées par WinCC flexible fournissent un état détaillé sur la communication avec l'automate et le fonctionnement interne du pupitre.
Pour une signalisation visuelle immédiate sur le panneau frontal, 26 des 32 touches de fonction intègrent des LEDs d'état configurables. Ces voyants permettent d'assigner des alertes lumineuses précises ou des retours d'état de la machine directement au niveau des organes de commande tactiles.
Voyants d'etat
| LED | Couleur/etat | Signification |
|---|---|---|
| LEDs de touches | Attribuable par l'utilisateur - Configurable | 26 LEDs intégrées aux touches de fonction attribuables par l'utilisateur pour l'indication d'état et d'alarme. |
Remplacement et pièces de rechange
Lors du remplacement d'un pupitre Siemens 6AV6642-0DC01-1AX1 défaillant, il est primordial de vérifier la correspondance exacte de la référence matérielle et de transférer le projet d'exploitation WinCC flexible adapté à l'installation. L'appareil est conçu pour un montage en encastrement dans une découpe standard de 229 mm x 196 mm, la face avant mesurant 243 mm x 212 mm pour une profondeur totale de 45 mm.
Afin de réduire le temps d'arrêt de production, le transfert de projet peut s'effectuer rapidement à partir d'une carte mémoire SIMATIC HMI MM préexistante ou via le port USB. La face avant bénéficie des indices de protection IP65, NEMA 4x et NEMA 12, assurant l'étanchéité aux poussières et aux projections de liquides lors de sa réinstallation dans les armoires de commande industrielles.
Questions frequentes
Quel logiciel est nécessaire pour programmer le pupitre Siemens 6AV6642-0DC01-1AX1 ?
La configuration et la programmation de ce pupitre s'effectuent à l'aide du logiciel WinCC flexible 2005 (éditions Compact, Standard ou Advanced) ou d'une version ultérieure.
Comment transférer un projet vers un pupitre de rechange sur le terrain ?
Si une sauvegarde a préalablement été enregistrée sur une carte mémoire externe SIMATIC HMI MM, il est possible de restaurer l'intégralité du projet et des paramètres directement depuis le pupitre sur le terrain sans console de programmation.
Quels sont les protocoles de communication supportés par cet équipement ?
Le pupitre intègre une interface Sub-D 9 broches RS-422/RS-485 compatible avec les protocoles MPI, PROFIBUS DP (jusqu'à 12 Mbit/s) et PPI pour le raccordement aux automates SIMATIC S7-200, S7-300 et S7-400.
Quelles sont les caractéristiques de l'écran et des éléments de commande ?
L'appareil possède un écran STN bleu de 5,7 pouces d'une résolution de 320 x 240 pixels. Il associe une dalle tactile résistive à 32 touches de fonction mécaniques à membrane, dont 26 disposent de LEDs d'état configurables.
Quelles sont les dimensions de découpe nécessaires pour le montage en armoire ?
L'encastrement du pupitre nécessite une découpe de montage de 229 mm de largeur sur 196 mm de hauteur. La face avant mesure 243 mm x 212 mm avec une profondeur d'encastrement de 45 mm.
